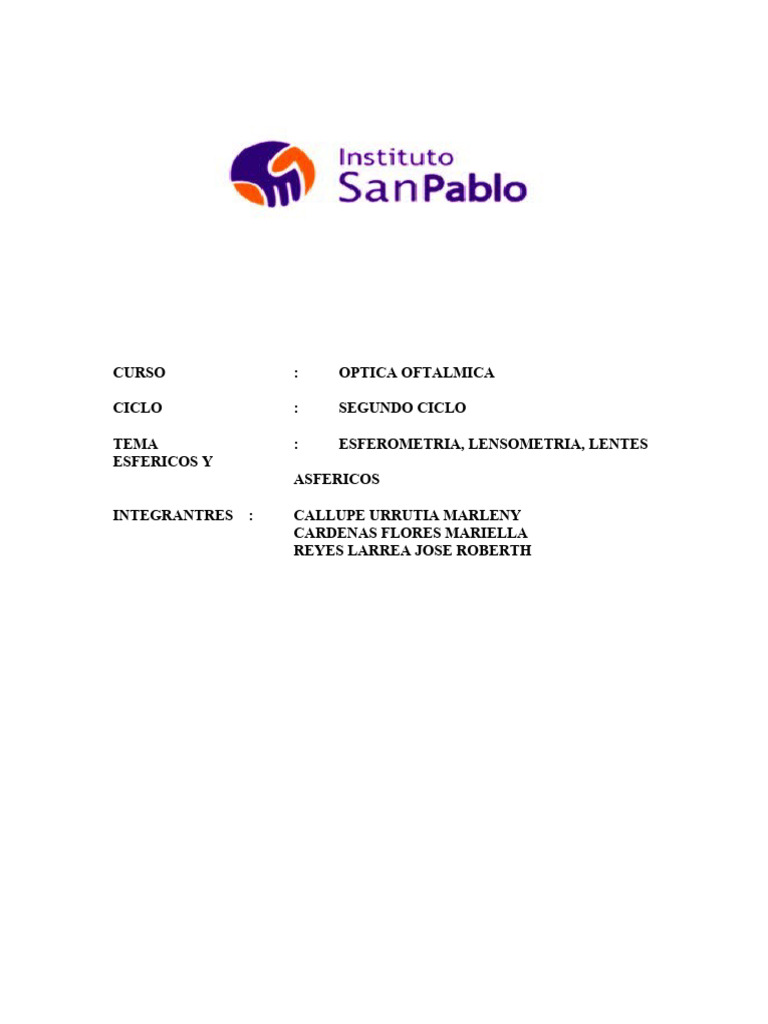

CURSO : OPTICA OFTALMICA

CICLO : SEGUNDO CICLO

TEMA : ESFEROMETRIA, LENSOMETRIA, LENTES

ESFERICOS Y
ASFERICOS

INTEGRANTRES : CALLUPE URRUTIA MARLENY

CARDENAS FLORES MARIELLA
REYES LARREA JOSE ROBERTH
 I. REVISION DE LITERATURA

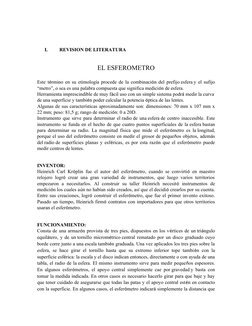

EL ESFEROMETRO

Este término en su etimología procede de la combinación del prefijo esfera y el sufijo

“metro”, o sea es una palabra compuesta que significa medición de esfera.
Herramienta imprescindible de muy fácil uso con un simple sistema podrá medir la curva
de una superficie y también poder calcular la potencia óptica de las lentes.
Algunas de sus características aproximadamente son: dimensiones: 70 mm x 107 mm x
22 mm; peso: 81,5 g; rango de medición: 0 a 20D.
Instrumento que sirve para determinar el radio de una esfera de centro inaccesible. Este
instrumento se funda en el hecho de que cuatro puntos superficiales de la esfera bastan
para determinar su radio. La magnitud física que mide el esferómetro es la longitud,
porque el uso del esferómetro consiste en medir el grosor de pequeños objetos, además
del radio de superficies planas y esféricas, es por esta razón que el esferómetro puede
medir centros de lentes.

INVENTOR:
Heinrich Carl Kröplin fue el autor del esferómetro, cuando se convirtió en maestro
relojero logró crear una gran variedad de instrumentos, que luego varios territorios
empezaron a necesitarlos. Al construir su taller Heinrich necesitó instrumentos de
medición los cuales aún no habían sido creados, así que el decidió crearlos por su cuenta.
Entre sus creaciones, logró construir el esferómetro, que fue el primer invento exitoso.
Pasado un tiempo, Heinrich firmó contratos con importadores para que otros territorios
usaran el esferómetro.

FUNCIONAMIENTO:
Consta de una armazón provista de tres pies, dispuestos en los vértices de un triángulo
equilátero, y de un tornillo micrométrico central rematado por un disco graduado cuyo
borde corre junto a una escala también graduada. Una vez aplicados los tres pies sobre la
esfera, se hace girar el tornillo hasta que su extremo inferior tope también con la
superficie esférica: la escala y el disco indican entonces, directamente o con ayuda de una
tabla, el radio de la esfera. El mismo instrumento sirve para medir pequeños espesores.
En algunos esferómetros, el apoyo central simplemente cae por gravedad y basta con
tomar la medida indicada. En otros casos es necesario hacerlo girar para que baje y hay
que tener cuidado de asegurarse que todas las patas y el apoyo central estén en contacto
con la superficie. En algunos casos, el esferómetro indicará simplemente la distancia que

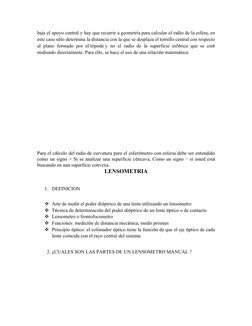

baja el apoyo central y hay que recurrir a geometría para calcular el radio de la esfera, en
este caso sólo determina la distancia con la que se desplaza el tornillo central con respecto
al plano formado por el trípode y no el radio de la superficie esférica que se esté
midiendo directamente. Para ello, se hace el uso de una relación matemática:

Para el cálculo del radio de curvatura para el esferómetro con esferas debe ser entendido
como un signo + Si se analizar una superficie cóncava, Como un signo – si usted está
buscando en una superficie convexa.
LENSOMETRIA

1. DEFINICION

 Arte de medir el poder dióptrico de una lente utilizando un lensometro

 Técnica de determinación del poder dióptrico de un lente óptico o de contacto
 Lensometro o frontofocometro
 Funciones: medición de distancia mecánica, medir prismas
 Principio óptico: el colimador óptico tiene la función de que el eje óptico de cada
lente coincida con el rayo central del sistema

2. ¿CUALES SON LAS PARTES DE UN LENSOMETRO MANUAL ?

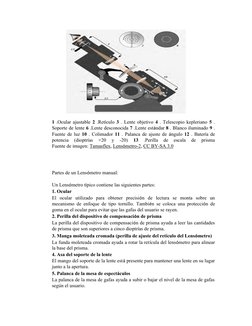

1 .Ocular ajustable 2 .Retículo 3 . Lente objetivo 4 . Telescopio kepleriano 5 .
Soporte de lente 6 .Lente desconocida 7 .Lente estándar 8 . Blanco iluminado 9 .
Fuente de luz 10 . Colimador 11 . Palanca de ajuste de ángulo 12 . Batería de
potencia (dioptrías +20 y -20) 13 .Perilla de escala de prisma
Fuente de imagen: Tamasflex, Lensómetro-2, CC BY-SA 3.0

Partes de un Lensómetro manual:

Un Lensómetro típico contiene las siguientes partes:

1. Ocular
El ocular utilizado para obtener precisión de lectura se monta sobre un
mecanismo de enfoque de tipo tornillo. También se coloca una protección de
goma en el ocular para evitar que las gafas del usuario se rayen.
2. Perilla del dispositivo de compensación de prisma
La perilla del dispositivo de compensación de prisma ayuda a leer las cantidades
de prisma que son superiores a cinco dioptrías de prisma.
3. Manga moleteada cromada (perilla de ajuste del retículo del Lensómetro)
La funda moleteada cromada ayuda a rotar la retícula del lensómetro para alinear
la base del prisma.
4. Asa del soporte de la lente
El mango del soporte de la lente está presente para mantener una lente en su lugar
junto a la apertura.
5. Palanca de la mesa de espectáculos
La palanca de la mesa de gafas ayuda a subir o bajar el nivel de la mesa de gafas
según el usuario.
6. Mesa de espectáculos
La mesa de gafas proporciona un lugar de descanso para la montura de las gafas
cuando se neutraliza la potencia de la lente.
7. Control del dispositivo de marcado (Lens Marker)
Los marcadores de lentes son pines controlados por el mango y que se utilizan
para marcar la lente en el centro óptico o el punto de referencia del prisma.
8. Tambor de potencia
El tambor de potencia es un volante que tiene lecturas de escala numeradas que
van desde +20.00 a -20.00 dioptrías. La escala del intervalo de lectura está en
pasos de 0.12 dioptrías, y para potencias más altas, el intervalo es de 0.25 pasos
de dioptrías.
9. Escala del eje del prisma
La escala del eje del prisma ayuda en la orientación del eje del prisma.
10. Dispositivo de compensación de prisma
El dispositivo de compensación de prisma ayuda a verificar una gran cantidad de
prisma.
11 Escala de potencia de dioptrías de prisma
La escala de potencia de dioptrías del prisma muestra la cantidad del prisma.
12. Palanca de bloqueo
La palanca de bloqueo ayuda a elevar o bajar la posición del instrumento de
acuerdo con la altura o postura del usuario.
13.Rueda del eje del cilindro
La rueda del eje del cilindro ayuda a orientar y neutralizar el eje cilíndrico.
14. Palanca de filtro
La palanca del filtro puede incorporar o quitar el filtro verde.
15. Cubierta de acceso a la lámpara
La tapa de acceso a la lámpara se utiliza para cambiar / alterar la bombilla del
lensómetro manual.

¿Qué es un lensómetro digital?

Lensómetro digital o lensómetro automático utiliza las técnicas de captura de

luz LED verde y las técnicas de detección automática de lentes para determinar la
potencia precisa de lentes individuales, multifocales y progresivas. Una vez que
las lentes están alineadas correctamente con el monitor del lensómetro, el
dispositivo mide y obtiene automáticamente la transmitancia UV de la lente.

3. ¿QUE ES UN LENSOMETRO?

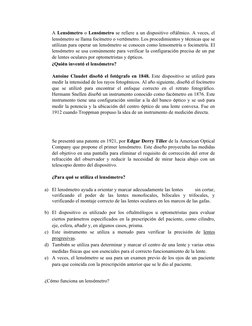

 A Lensómetro o Lensómetro se refiere a un dispositivo oftálmico. A veces, el
lensómetro se llama focímetro o vertómetro. Los procedimientos y técnicas que se
utilizan para operar un lensómetro se conocen como lensometría o focimetría. El
lensómetro se usa comúnmente para verificar la configuración precisa de un par
de lentes oculares por optometristas y ópticos.
¿Quién inventó el lensómetro?

Antoine Claudet diseñó el fotógrafo en 1848. Este dispositivo se utilizó para

medir la intensidad de los rayos fotogénicos. Al año siguiente, diseñó el focímetro
que se utilizó para encontrar el enfoque correcto en el retrato fotográfico.
Hermann Snellen diseñó un instrumento conocido como facómetro en 1876. Este
instrumento tiene una configuración similar a la del banco óptico y se usó para
medir la potencia y la ubicación del centro óptico de una lente convexa. Fue en
1912 cuando Troppman propuso la idea de un instrumento de medición directa.

Se presentó una patente en 1921, por Edgar Derry Tiller de la American Optical
Company que propone el primer lensómetro. Este diseño proyectaba las medidas
del objetivo en una pantalla para eliminar el requisito de corrección del error de
refracción del observador y reducir la necesidad de mirar hacia abajo con un
telescopio dentro del dispositivo.

¿Para qué se utiliza el lensómetro?

a) El lensómetro ayuda a orientar y marcar adecuadamente las lentes sin cortar,

verificando el poder de las lentes monofocales, bifocales y trifocales, y
verificando el montaje correcto de las lentes oculares en los marcos de las gafas.

b) El dispositivo es utilizado por los oftalmólogos u optometristas para evaluar

ciertos parámetros especificados en la prescripción del paciente, como cilindro,
eje, esfera, añadir y, en algunos casos, prisma.
c) Este instrumento se utiliza a menudo para verificar la precisión de lentes
progresivas.
d) También se utiliza para determinar y marcar el centro de una lente y varias otras
medidas físicas que son esenciales para el correcto funcionamiento de la lente.
e) A veces, el lensómetro se usa para un examen previo de los ojos de un paciente
para que coincida con la prescripción anterior que se le dio al paciente.

¿Cómo funciona un lensómetro?

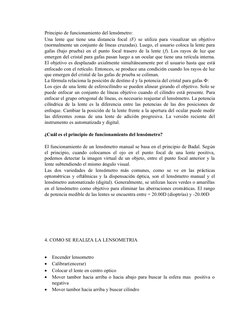

Principio de funcionamiento del lensómetro:
Una lente que tiene una distancia focal (F) se utiliza para visualizar un objetivo
(normalmente un conjunto de líneas cruzadas). Luego, el usuario coloca la lente para
gafas (bajo prueba) en el punto focal trasero de la lente (f). Los rayos de luz que
emergen del cristal para gafas pasan luego a un ocular que tiene una retícula interna.
El objetivo es desplazado axialmente simultáneamente por el usuario hasta que está
enfocado con el retículo. Entonces, se produce una condición cuando los rayos de luz
que emergen del cristal de las gafas de prueba se coliman.
La fórmula relaciona la posición de destino d y la potencia del cristal para gafas Φ:
Los ejes de una lente de esferocilindro se pueden alinear girando el objetivo. Solo se
puede enfocar un conjunto de líneas objetivo cuando el cilindro está presente. Para
enfocar el grupo ortogonal de líneas, es necesario reajustar el lensómetro. La potencia
cilíndrica de la lente es la diferencia entre las potencias de las dos posiciones de
enfoque. Cambiar la posición de la lente frente a la apertura del ocular puede medir
las diferentes zonas de una lente de adición progresiva. La versión reciente del
instrumento es automatizada y digital.

¿Cuál es el principio de funcionamiento del lensómetro?

El funcionamiento de un lensómetro manual se basa en el principio de Badal. Según

el principio, cuando colocamos el ojo en el punto focal de una lente positiva,
podemos detectar la imagen virtual de un objeto, entre el punto focal anterior y la
lente subtendiendo el mismo ángulo visual.
Las dos variedades de lensómetro más comunes, como se ve en las prácticas
optométricas y oftálmicas y la dispensación óptica, son el lensómetro manual y el
lensómetro automatizado (digital). Generalmente, se utilizan luces verdes o amarillas
en el lensómetro como objetivo para eliminar las aberraciones cromáticas. El rango
de potencia medible de las lentes se encuentra entre + 20.00D (dioptrías) y -20.00D

4. COMO SE REALIZA LA LENSOMETRIA

 Encender lensometro
 Calibrar(encerar)
 Colocar el lente en centro optico
 Mover tambor hacia arriba o hacia abajo para buscar la esfera mas positiva o
negativa
 Mover tambor hacia arriba y buscar cilindro

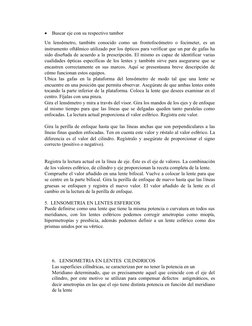

 Buscar eje con su respectivo tambor
Un lensómetro, también conocido como un frontofocómetro o focimeter, es un
instrumento oftálmico utilizado por los ópticos para verificar que un par de gafas ha
sido diseñada de acuerdo a la prescripción. El mismo es capaz de identificar varias
cualidades ópticas específicas de los lentes y también sirve para asegurarse que se
encastren correctamente en sus marcos. Aquí se presentauna breve descripción de
cómo funcionan estos equipos.
Ubica las gafas en la plataforma del lensómetro de modo tal que una lente se
encuentre en una posición que permita observar. Asegúrate de que ambas lentes estén
tocando la parte inferior de la plataforma. Coloca la lente que desees examinar en el
centro. Fíjalas con una pinza.
Gira el lensómetro y mira a través del visor. Gira los mandos de los ejes y de enfoque
al mismo tiempo para que las líneas que se delgadas queden tanto paralelas como
enfocadas. La lectura actual proporciona el valor esférico. Registra este valor.

Gira la perilla de enfoque hasta que las líneas anchas que son perpendiculares a las
líneas finas queden enfocadas. Ten en cuenta este valor y réstalo al valor esférico. La
diferencia es el valor del cilindro. Regístralo y asegúrate de proporcionar el signo
correcto (positivo o negativo).

Registra la lectura actual en la línea de eje. Éste es el eje de valores. La combinación

de los valores esférico, de cilindro y eje proporcionan la receta completa de la lente.
Compruebe el valor añadido en una lente bifocal. Vuelve a colocar la lente para que
se centre en la parte bifocal. Gira la perilla de enfoque de nuevo hasta que las líneas
gruesas se enfoquen y registra el nuevo valor. El valor añadido de la lente es el
cambio en la lectura de la perilla de enfoque.

5. LENSOMETRIA EN LENTES ESFERICOS

Puede definirse como una lente que tiene la misma potencia o curvatura en todos sus
meridianos, con los lentes esféricos podemos corregir ametropías como miopía,
hipermetropías y presbicia, además podemos definir a un lente esférico como dos
prismas unidos por su vértice.

6. LENSOMETRIA EN LENTES CILINDRICOS

Las superficies cilíndricas, se caracterizan por no tener la potencia en un
Meridiano determinado, que es precisamente aquel que coincide con el eje del
cilindro, por este motivo se utilizan para compensar defectos astigmáticos, es
decir ametropías en las que el ojo tiene distinta potencia en función del meridiano
de la lente

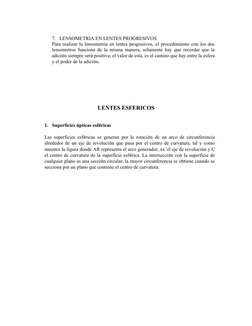

 7. LENSOMETRIA EN LENTES PROGRESIVOS
Para realizar la lensometria en lentes progresivos, el procedimiento con los dos
lensometros funciona de la misma manera, solamente hay que recordar que la
adición siempre será positiva; el valor de esta, es el camino que hay entre la esfera
y el poder de la adición.

LENTES ESFERICOS

1. Superficies ópticas esféricas

Las superficies esféricas se generan por la rotación de un arco de circunferencia

alrededor de un eje de revolución que pasa por el centro de curvatura, tal y como
muestra la figura donde AR representa el arco generador, xx’el eje de revolución y C
el centro de curvatura de la superficie esférica. La intersección con la superficie de
cualquier plano es una sección circular; la mayor circunferencia se obtiene cuando se
secciona por un plano que contiene el centro de curvatura.

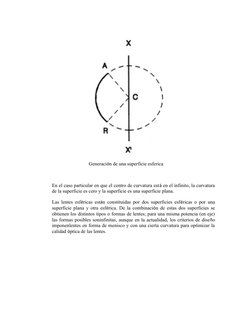

 Generación de una superficie esferica

En el caso particular en que el centro de curvatura está en el infinito, la curvatura

de la superficie es cero y la superficie es una superficie plana.

Las lentes esféricas están constituidas por dos superficies esféricas o por una
superficie plana y otra esférica. De la combinación de estas dos superficies se
obtienen los distintos tipos o formas de lentes; para una misma potencia (en eje)
las formas posibles soninfinitas, aunque en la actualidad, los criterios de diseño
imponenlentes en forma de menisco y con una cierta curvatura para optimizar la
calidad óptica de las lentes.
 Diferentes formas de lentes esfericas

Las superficies esféricas son las más sencillas de estudiar ya que presentan
equivalencia en todos sus meridianos; por lo que, tanto sus propiedades
geométricas como ópticas son constantes en todas las secciones de la superficie.

Una superficie convexa o positiva tiene un efecto convergente en la luz incidente

siempre que el índice de refracción de la misma sea superior al del medio que le
precede; y de la misma forma la superficie cóncava o negativa tendrá un efecto
divergente en la luz incidente.
Refracción a través de una superficie esférica convexa

Refracción a través de una superficie esférica concava

2. Curvatura

La curvatura (R) de una superficie es la inversa de su radio de curvatura. Si r viene

expresado en metros, R se puede expresar en dioptrías o en m-1, empleándose
generalmente ésta última y reservando la dioptría para referirnos a la potencia de la
superficie. Así, una superficie de radio 1 m presenta una curvatura de 1 m -1, para r =
0.5 m la curvatura (R) será 2 m-1, y así sucesivamente.

R= 1/r

En óptica oftálmica, es frecuente evaluar la curvatura de una superficie mediante el

empleo de la sagita o flecha de la superficie .

A continuacion se muestra una superficie esférica de centro C y radio de curvatura r.

La sagita s es la distancia entre el punto medio de la cuerda AB y el polo del casquete
esférico P.
 Sagita de una superficie esférica

3. Espesor y peso

El espesor de una lente es de gran importancia y la mayoría de las veces es un

factor determinante en la selección de un material para la compensación visual.

Aunque desde el punto de vista estético cualquier lente debería ser lo más delgada
posible hay que tener en cuenta que el montaje de las lentes en la montura debe
ser posible; así, hay que considerar dónde se halla el espesor mínimo de las lentes
en bruto que corresponderá al espesor de borde en lentes positivas y al espesor de
centro en lentes negativas. A partir de este espesor menor de la lente, de las
curvaturas de las superficies de la lente, del índice de refracción y del diámetro de
la misma se puede deducir el espesor de centro de una lente positiva y el de borde
de una lente negativa, ambos espesores máximos de la lente.
A partir de una cierta potencia, es importante conocer el espesor máximo de una
lente: una lente positiva con un espesor de centro mayor del necesario es una lente
muy pesada. Para relacionar los espesores de borde y centro de cualquier lente
esférica, es necesario calcular previamente las sagitas de las dos superficies de la
lente considerando como cuerda el diámetro total de la misma (φ). La siguiente
imagen se muestra los distintos casos que se pueden presentar, tanto con lentes
positivas como con lentes negativas.
 Relaciones de espesor en lentes esféricas

El peso de una lente oftálmica viene dado por el producto de la densidad del
material y el volumen que la lente ocupa.

Formula para determinar el peso de la lente

Cálculo del volumen de una lente esférica
4. Concepto y tipos de potencia en lentes esféricas

El cambio de vergencia que experimenta la luz cuando atraviesa una lente se

cuantifica por medio de la potencia de la misma, expresada normalmente en
dioptrías (D). Originalmente la dioptría se define como la potencia de una lente
cuya distancia focal es de 1 m .

De esta forma, si se considera la lente delgada y se conoce su potencia en

dioptrías, basta con calcular la inversa para conocer la posición del foco imagen
de la misma tomando como origen la propia lente.

Es imprescindible conocer la posición del foco imagen de la lente así como el

origen desde el cual se mide dicha posición; para una misma lente, elegir un
origen u otro conlleva un cambio en el valor de la potencia.
Existen diferentes tipos de potencia como son la potencia verdadera, potencia
frontal, potencia de vertice posterior , potencia esferometrica, y potencia
nominal.

5. Relación peso-potencia

El peso de una lente oftálmica esférica depende de diversos parámetros, entre

ellos la potencia de la lente. Para analizar comparativamente la variación del peso
con la potencia es habitual fijar como parámetro el índice de refracción del
material o el diámetro de la lente. Así, en la siguiente imagen se muestra la
variación del peso de lentes esféricas positivas fabricadas en vidrio crown de
índice 1,523, en función del diámetro. Se puede observar cómo, para un mismo
diámetro, el peso de la lente aumenta con la potencia y cómo, para una potencia
de lente dada, el peso también aumenta con el diámetro de la misma.
Analogicamente, lo mismo ocurre para unos lentes negativos.
Peso de lentes esféricas positivas y negativas en función del diámetro para
diferentes potencias
 LENTES ASFERICOS

1. Superficies ópticas asféricas

a. Superficie conicoides

Las superficies asféricas conicoides o de asfericidad continua se generan por

revolución de las curvas asféricas más simples, las cónicas.
Este tipo de curvas se obtiene al seccionar un cono por distintos planos; si la
sección se realiza de forma perpendicular al eje del cono la curva que resulta
es un círculo, si esta sección es paralela obtenemos un parábola y si el corte se
realiza con una inclinación determinada se obtienen los dos tipos de elipses y
las hipérbolas

Cortes del cono.

Al hacer girar las secciones conica alrededor de un eje, se generan superficies

elipsoides, paraboloides e hiperboloides, considerándose la esfera como un
caso especial de elipsoide. Así, las superficies asféricas conicoides pueden
representarse de un modo simple en sección a través de las cónicas que las
generan.
b. Superficie de tipo polinomico

Llamado también como superficies de asfericidad zonal, son superficies de

curvatura no constante que se obtienen por revolución de una curva con un perfil
determinado que puede expresarse matemáticamente de forma polinómica., sin
embargo aparecen fuertes ondulaciones que no reflejan la suavidad y continuidad
de la superficie. Para ello se expresa la superficie con un tipo de curvas llamadas
polinomios de spline o polinomio de tercer grado conocido como spline cubico.

De este modo se defineuna función spline cúbica para cada intervalode un perfil
asférico cuyas propiedades puedenvariar de forma independiente de las de los
intervalos adyacentes, siempre y cuando secumpla que en los nodos o puntos de
intersec-ción de dos intervalos la derivada primera y laderivada segunda sean
continuas y coinciden-tes, lo que asegura que el perfil es globalmente liso y
continuo
Hoy en día, se utilizan superficies spline en la construcción de automóviles,
aviones, y una innumerable lista de objetos aerodinámicos además de utilizarse en
el diseño de superficies oftálmicas como son las curvas asféricas y las
progresivas.

2. Parámetros de las lentes oftálmicas asféricas

Este tipo de superficie en el diseño de lentes oftálmicas permite producir lentes

con curvas más planas que combinan de modo satisfactorio criterios de calidad de
imagen y estéti- ca que con diseños esféricos es imposible conseguir

En lentes de este tipo la superficie asférica debería reemplazar a la superficie de la

lente de radio más curvado, que corresponde con la convexa en lentes positivas y
con la cóncava en lentes negativas. No obstante en la mayoría de lentes la
superficie asférica se encuentra en la cara anterior. El motivo es únicamente de
tipo económico, ya que si la cara externa de la lente es asférica se obtienen
semiterminados.
 Comparación de la superficies de un lente esferico y asferico.

3. Espesor y peso

El espesor disminuirá o aumentará en función de la potencia de la lente, siendo

esta variación de espesor más suave que la variación del mismo tipo que se
produce en lentes esféricas.

El hecho que la geometría de la superficie asférica se aplane hacia los bordes

permite obtener lentes más delgadas que consecuentemente tendrán menos
volumen.

El peso de la lente vendrá determinado por la densidad del material vítreo

utilizado y el volumen de la lente.

4. Potencia

Como la primera superficie de la lente es una superficie de radio no constante, la

potencia que depende directamente del radio de curvatura, también variará.

En puntos de la periferia en los cuales el poder dióptrico de la superficie asférica

disminuye, también disminuye el espesor. Por lo que la potencia disminuirá de
forma más rápida que en una lente esférica en el que la variación de potencia es
solo debida al espesor.

5. Comparación entre lentes esféricas y asféricas

Las lentes asféricas presentan con respecto a las lentes esféricas convencionales
de la misma potencia una disminución considerable de espesores, volumen y
peso. Por lo tanto son lentes más confortables puesto que son más ligeras y
delgadas, además de ofrecer ciertas mejoras en la minimización de aberraciones
debido a su diseño .

Estas ventajas se deben básicamente a la combinación de tres factores en la

fabricación de las lentes que son:

a) Superficie asférica en la primera cara de la lente

b) Espesor de borde más Delgado
c) Tipo de material empleado en su fabricación

a) Asfericidad
 Cuanto mayor es la potencia de la lente mayor es la disminución de espesor y
peso

b) Espesor de borde

Las lentes asféricas normalmente se fabrican con espesores de borde más delgados
que los que se fabrican en lentes esféricas. Esta disminución en el espesor se traduce
en una disminución en el volumen de la lente por lo que las lentes serán más estéticas
al ser más delgadas y más ligeras debido a la disminución de material.

c) Material empleado

Los materiales más comúnmente empleados para fabricar este tipo de lentes son los
vidrios de alto índice tanto orgánicos como minerales.
El vidrio mineral que se utiliza mayoritariamente en la fabricación de lentes asféricas
es el vidrio hicrown de densidad 2,64, sólo un 3% mayor que la densidad del vidrio
crown.

II. BIBLIOGRAFIA

Jesus Caum, etal. 1996. Tecnologia Optica. Barcelona. Univeritat Politecnica

de Catalunya.

ExpoINO (23 de Marzo 2021) Lentes oftalmicos y lensometria. Dra C

Maldonado. Dr Torres. Dra K Rojas. Archivo de video.
https://www.ecured.cu/Esfer%C3%B3metro
https://grupofranja.com/uso-de-esferometro-para-medir-lentes-oftalmicos/
