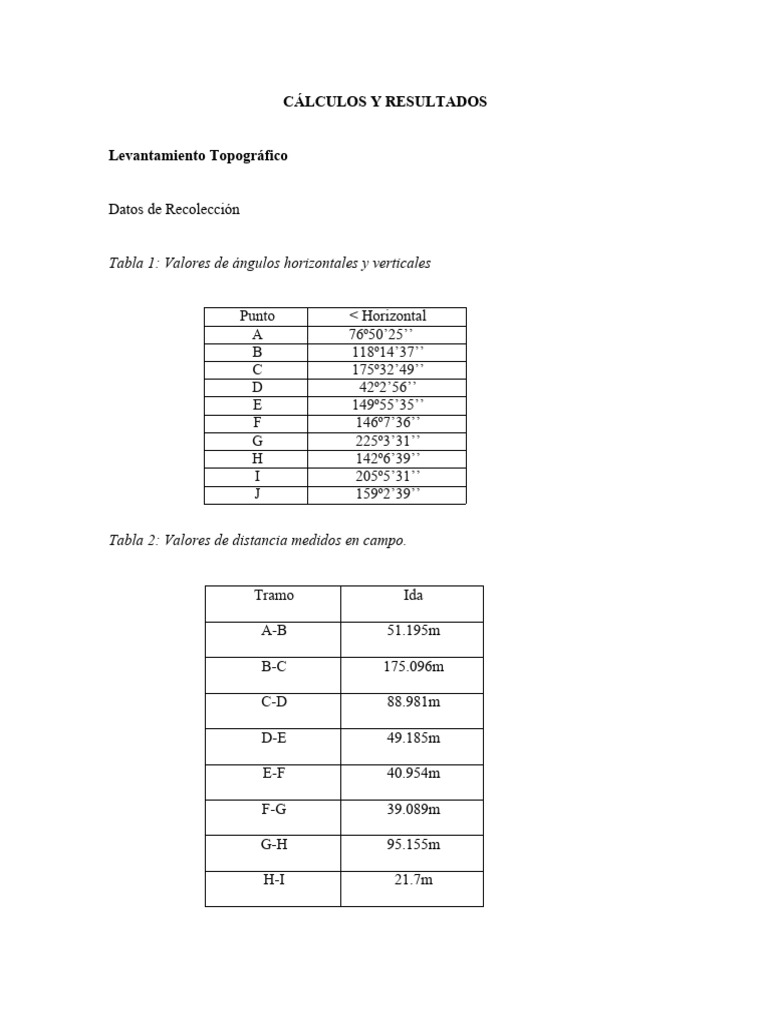

CÁLCULOS Y RESULTADOS
Levantamiento Topográfico
Datos de Recolección
Tabla 1: Valores de ángulos horizontales y verticales
Punto ˂ Horizontal
A 76º50’25’’
B 118º14’37’’
C 175º32’49’’
D 42º2’56’’
E 149º55’35’’
F 146º7’36’’
G 225º3’31’’
H 142º6’39’’
I 205º5’31’’
J 159º2’39’’
Tabla 2: Valores de distancia medidos en campo.
Tramo Ida
A-B 51.195m
B-C 175.096m
C-D 88.981m
D-E 49.185m
E-F 40.954m
F-G 39.089m
G-H 95.155m
H-I 21.7m
I-J 35.155m
J-A 28.7m
- Características de instrumento: Teodolito WILDT1 con valor de a= 1’
- Azimut inicial: Tramo A-B: φAB = 11º 36´ 25´´
Cálculo y compensación del error de cierre angular
Punto < Horizontales Longitud
(m)
A 76º50’25’’ 51.195m
B 118º14’37’’ 175.096m
C 175º32’49’’ 88.981m
D 42º2’56’’ 49.185m
E 149º55’35’’ 40.954m
F 146º7’36’’ 39.089m
G 225º3’31’’ 35.155m
H 142º6’39’’ 21.7m
I 205º5’31’’ 95.155m
J 159º2’39’’ 28.70m
∑ 1440º 2´ 18´´ 625.210m
- Sumatoria de ángulos internos
∑internos = (n – 2) 180º ⇨ n= Número de lados del polígono
∑internos = (10 – 2) 180º ⇨ ∑internos = 1440º 0´ 0´´
- Cálculo de error angular.
Ea = ∑internos- ((n-
2)×180º)
Ea = 1440º 2´ 18´´- 1440º 0´ 0´´ ⇨ Ea = 0º 2´18´´
- Cálculo de tolerancia angular
Ta = a x √𝑛
a = Aproximación del instrumento en minutos de
arco n = Número de vértices del polígono
Ta = 1´ x √10 ⇨ Ta = 0º 3´ 9.74´´
- Corrección angular
Ea < Ta ⇨ 0º 2´18´´< 0º 3´ 9.74´´-- cumple
- Cálculo de compensación angular.
(Ea) (0º 2´18´´)
Ca = − =− ⇨ Ca = -0º 0´13.8´´
n
10
Pun < Horizontales Ca < Horizontales
to
corregidos
A 76º50’25’’ -0º 0´13.8´´ 76º50’11.2’’
B 118º14’37’’ -0º 0´13.8´´ 118º14’23.2’’
C 175º32’49’’ -0º 0´13.8´´ 175º32’35.2’’
D 42º2’56’’ -0º 0´13.8´´ 42º2’42.2’’
E 149º55’35’’ -0º 0´13.8´´ 149º55’21.2’’
F 146º7’36’’ -0º 0´13.8´´ 146º7’22.2’’
G 225º3’31’’ -0º 0´13.8´´ 225º3’17.2’’
H 142º6’39’’ -0º 0´13.8´´ 142º6’25.2’’
I 205º5’31’’ -0º 0´13.8´´ 205º5’17.2’’
J 159º2’39’’ -0º 0´13.8´´ 159º2’25.2’’
∑ 1440º 2´ 18´´ -0º 2´18´´ 1440º 0´ 0´´
Ley de Propagación de los Acimut
A-B∅: 11º 36´ 25´´
∅ B-C: 11º 36´ 25´´+118º14’23.2’’: 129°50’48.2’’+180°
∅ B-C: 309°50’48.2’’
∅ C-D: 309°50’48.2’’+175º32’35.2’’: 485°23’23.4’’-180°
∅ C-D: 305°23’23.4’’
∅ D-E: 305°23’23.4’’+42º2’42.2’’: 347°26’5.6’’-180°
∅ D-E: 167°26’5.6’’
∅ E-F: 167°26’5.6’’+149º55’21.2’’: 317°21’26.8’’-180°
∅ E-F: 137°21’26.8’’
∅ F-G: 137°21’26.8’’+146º7’22.2’’: 283°28’49’’-180°
∅ F-G: 103°28’49’’
∅ G-H: 103°28’49’’+225º3’17.2’’: 328°32’6.2’’-180°
∅ G-H: 148°32’6.2’’
∅ H-I: 148°32’6.2’’+142º6’25.2’’: 290°38’31.4’’-180°
∅ H-I: 110°38’31.4’’
∅ I-J: 110°38’31.4’’+205º5’17.2’’: 315°43’48.6’’-180°
∅ I-J: 135°43’48.6’’
∅ J-A: 135°43’48.6’’+159º2’25.2’’: 294°46’13.8’’-180°
∅ J-A: 114°46’13.8’’
Comprobar: ∅ A-B: 114°46’13.8’’+ 76º50’11.2’’: 191°36’25’’-180°
∅ A-B: 11º 36´ 25´´
Cálculos de las Proyecciones de los Lados
● AB
𝛥𝑁𝐴𝐵 = 51.195 𝑥 𝑐𝑜𝑠(11º 36´ 25´´)=50.148𝑚
ΔEAB = 51.195 x sen(11º 36´ 25´´)=10.300m
● BC
ΔNBC = 175.096 x cos(309°50’48.2’’)= 112.190 m
ΔEBC = 175.096 x sen(309°50’48.2’’)= -134.432 m
● CD
ΔNCD = 88.981 x cos(305°23’23.4’’)= 51.532 m
ΔECD = 88.981 x sen(305°23’23.4’’)= -72.540m
● DE
ΔNDE = 49.185 x cos(167°26’5.6’’)= -48.007 m
ΔEDE = 49.185 x sen(167°26’5.6’’) = 10.700 m
● EF
ΔNEF = 40.954 x cos(137°21’26.8’’)= -30.126m
ΔEEF = 40.954 x sen(137°21’26.8’’)= 27.743m
● FG
ΔNFG = 39.089 x cos (103°28’49’’) = -9.112 m
ΔEFG = 39.089 x sen (103°28’49’’) = 38.012 m
● GH
ΔNGH = 95.155 x cos (148°32’6.2’’) = -81.163 m
ΔEGH = 95.155 x sen(148°32’6.2’’)= 49.669 m
● HI
𝛥𝑁𝐻I = 21.7𝑥 𝑐𝑜𝑠 (110°38’31.4’’) = -7.650 𝑚
𝛥E𝐻I = 21.7 𝑥 𝑠𝑒𝑛 (110°38’31.4’’) = 20.307 𝑚
● IJ
𝛥𝑁IJ = 35.155 𝑥 𝑐𝑜𝑠 (135°43’48.6’’) = -25.173𝑚
𝛥EIJ = 35.155 𝑥 𝑠𝑒𝑛 (135°43’48.6’’) = 24.540 𝑚
● JA
𝛥𝑁JA = 28.7 𝑥 𝑐𝑜𝑠 (114°46’13.8’’) = -12.025 𝑚
𝛥EJA = 28.7 𝑥 𝑠𝑒𝑛 (114°46’13.8’’) = 26.059 𝑚
● ∑ 𝛥𝑁 = 0.614 𝑚
● ∑ 𝛥E = 0.358 𝑚
Cálculo del error de cierre lineal.
ƐL=√(0.614m)2 + ( 0.358 m)2 ⇨ ƐL= 0.711 m
Tolerancia lineal.
TL= 0.055 √∑ 𝐿
TL= 0.055 √625.210m ⇨ TL= 1.375 m
ƐL < TL------cumple
Compensación del error lineal.
CPN= - 𝚺𝚫𝐍 𝒙 𝑳𝒊
𝚺𝐋𝐢
0.614
o CPN A-B = - ( ) 𝑥 51.195 = -0.050
625.210
0.614
o CPN B-C = -( ) 𝑥 175.096 = -0.172
625.210
0.614
o CPN C-D = - ( ) 𝑥 88.981 = -0.087
625.210
0.614
o CPN D-E = - ( ) 𝑥 49.185 = -0.048
625.210
0.614
o CPN E-F = - ( ) 𝑥 40.954 = -0.040
625.210
0.614
o CPN F-G = - ( ) 𝑥 39.089 = -0.038
625.210
0.614
o CPN G-H = - ( ) 𝑥 95.155 = -0.093
625.210
0.614
o CPN H-I = - ( ) 𝑥 21.7 = -0.022
625.210
0.614
o CPN I-J = - ( ) 𝑥 35.155 = -0.036
625.210
0.614
o CPN J-A = - ( ) 𝑥 28.70 = -0.028
625.210
𝚺CPN = -0.614m
CPE= - 𝚺𝚫E 𝒙 𝑳𝒊
𝚺𝐋𝐢
0.358
o CPE A-B = - (
625.210
) 𝑥 51.195 = -0.029
0.358
o CPE B-C = -(
625.210 ) 𝑥 175.096 = -0.100
0.358
o CPE C-D = - (
625.210 ) 𝑥 88.981 = -0.051
-0.825
o CPE D-E = - ( ) 𝑥 49.185 = -0.028
625.210
0.358
o CPE E-F = - (
625.210 ) 𝑥 40.954 = -0.024
0.358
o CPE F-G = - (
625.210 ) 𝑥 39.089 = -0.022
0.358
o CPE G-H = - ( ) 𝑥 95.155 = -0.054
625.210
0.358
o CPE H-I = - (
625.210 ) 𝑥 21.7 = -0.014
0.358
o CPN I-J = - ( ) 𝑥 35.155 = -0.020
625.210
0.358
o CPN J-A = - ( ) 𝑥 28.70 = -0.016
625.210
𝚺CPE = -0.358 m
Proyecciones corregidas
PROYECCIONES COMPENSACIONES PROYECCIONES
CALCULADAS
CORREGIDAS
TRAMO 𝚫𝐍 𝚫E CPN CPE 𝚫𝐍 𝚫E
AB 50.148 10.300 -0.050 -0.029 50.098 10.271
BC 112.190 -134.432 -0.172 -0.100 112.018 -134.532
CD 51.532 -72.540 -0.087 -0.051 51.445 -72.591
DE -48.007 10.700 -0.048 -0.028 -48.055 10.672
EF -30.126 27.743 -0.040 -0.024 -30.166 27.719
FG -9.112 38.012 -0.038 -0.022 -9.150 37.990
GH -81.163 49.669 -0.093 -0.054 -81.256 49.615
HI -7.650 20.307 -0.022 -0.014 -7.672 20.293
IJ -25.173 24.540 -0.036 -0.020 -25.209 24.520
JA -12.025 26.059 -0.028 -0.016 -12.053 26.043
0.614 0.358 -0.614 -0.358 0 0
Cálculo de las coordenadas de los vértices
COORDENADAS
PROYECCIONES CORREGIDAS N E
ΔN ΔE 10.000 -10.000
50.098 10.271 60.098 0.271
112.018 -134.532 172.116 -134.261
51.445 -72.591 223.561 -206.852
-48.055 10.672 175.506 -196.180
-30.166 27.719 145.340 -168.461
-9.150 37.990 136.190 -130.471
-81.256 49.615 54.934 -80.856
-7.672 20.293 47.262 -60.563
-25.209 24.520 22.053 -36.043
-12.053 26.043 10.000 -10.000
0 0
