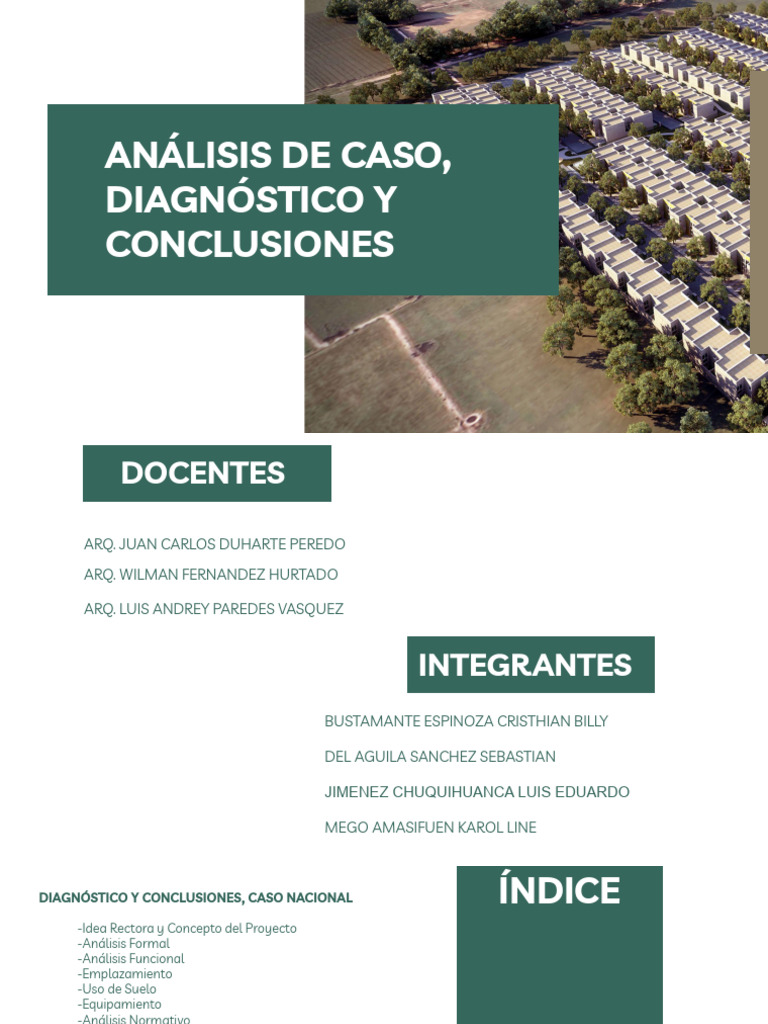

ANÁLISIS DE CASO,
DIAGNÓSTICO Y
CONCLUSIONES
DOCENTES
ARQ. JUAN CARLOS DUHARTE PEREDO
ARQ. WILMAN FERNANDEZ HURTADO
ARQ. LUIS ANDREY PAREDES VASQUEZ
INTEGRANTES
BUSTAMANTE ESPINOZA CRISTHIAN BILLY
DEL AGUILA SANCHEZ SEBASTIAN
JIMENEZ CHUQUIHUANCA LUIS EDUARDO
MEGO AMASIFUEN KAROL LINE

DIAGNÓSTICO Y CONCLUSIONES, CASO NACIONAL ÍNDICE
-Idea Rectora y Concepto del Proyecto
-Análisis Formal
-Análisis Funcional
-Emplazamiento
-Uso de Suelo
-Equipamiento
-Análisis Normativo
-Componentes Urbanos
-Perfil Urbano
DIAGNÓSTICO Y CONCLUSIONES, CASO INTERNACIONAL
-Idea Rectora y Concepto del Proyecto

-Análisis Formal
-Análisis Funcional
-Emplazamiento
-Uso de Suelo
-Equipamiento
-Análisis Normativo
-Componentes Urbanos
-Perfil Urbano
IDEA RECTORA Y CONCEPTO DEL PROYECTO
DIAGNÓSTICO
1. EL TERRENO POSEE UNA FORMA IRREGULAR
2. LA UBICACIÓN DE LOS BLOQUES NO GENERA UN ORDEN

DETERMINADO Y LOS BLOQUES NO TIENE FORMA TOTALMENTE
ORTOGONAL
3. LA COMPOSICIÓN DE LOS BLOQUES GENERAN ÁREAS LIBRES INTERNAS
CONCLUSIÓN
1. A PARTIR DE LA FORMA DEL TERRENO SE PLANTEÓ UNA
ORGANIZACIÓN MEDIANTE SECTORES ENTRES LOS BLOQUES
MULTIFAMILIARES Y LAS VIVIENDAS UNIFAMILIARES
2. SE BUSCÓ EN LA COMPOSICIÓN DAR UN MOVIMIENTO A LOS BLOQUES
3.LOS ESPACIO LIBRES GENERADOS ENTRE LOS BLOQUES QUE

FUNCIONARAN COMO A´REAS PARA EL USO DE LAS PERSONAS
FUENTE: Google maps y elaboración propia

ANÁLISIS FORMAL
DIAGNÓSTICO
1. LOS BLOQUES PRESENTAN FORMA DE “T”
2. ESTOS BLOQUES EN FORMA DE “T” DE UBICAN UNO PEGADO A OTRO

EN VARIAS REPETICIONES
3. TODOS LOS DEPARTAMENTOS EN POSEEN LA MISMA TIPOLOGÍA CON

M3. ESTOS BLOQUES EN FORMA DE “T” DE UBICAN UNO PEGADO A OTRO
EN VARIAS REPETICIONES CON MÍNIMAS VARIACIONES EN SU FACHADA
CONCLUSIÓN
1. LA FORMA DE “T” PERMITE REPARTIR LA ESCALERA (CIRCULACIÓN VERTICAL
UBICADA EN EL CENTRO) HACIA LOS 3 DEPARTAMENTOS POR PISO
2. LA REPETICIÓN DE LOS BLOQUES DA LA LIBERTAD DE GENERAR EL MOVIMIENTO

EN LOS BLOQUES
3. SE UTILIZA LA FORMA REPETITIVA PARA AHORRA COSTOS DE CONSTRUCCIÓN EN

LA FABRICACIÓN EN SERIE DE SUS PIEZAS
REYNA_CHRISTY_GAVILAN_CONJUNTO_HABITACIONAL_PALOMINO.pdf
ANÁLISIS FUNCIONAL
DIAGNÓSTICO
1. EL CONJUNTO POSEE VÍAS VEHICULARES DENTRO DEL CONJUNTO
2. TODOS LOS BLOQUES POSEEN VENTANAS EN CADA NIVEL, EN CADA

DEPARTAMENTO
2. A LO LARGO DE TODO EL COMPLEJO TENEMOS ZONAS PARA EL

ESTACIONAMIENTO
CONCLUSIÓN
1. LAS VÍAS INTERNAS PERMITEN DESPLAZAR AL USUARIO , CONECTAR
ENTRE TODOS LOS SECTORES DEL CONJUNTO Y DAR SALIDA MÁS PRÓXIMA
HACIA CUALQUIER LADO DEL CONJUNTO PARA DIRIGIRSE A ALGÚN LUGAR
FUERA DE ESTE
2. LAS VISUALES, ILUMINACIÓN Y VENTILACIÓN MEDIANTE LAS VENTANAS

ESTÁN ORIENTADAS HACIA LAS ÁREAS VERDES PÚBLICAS
3. CADA SECTOR POSEE CON ÁREAS DE ESTACIONAMIENTO PERMITIENDO

LLEGAR MÁS RÁPIDO A UN DETERMINADO DESTINO SIN NECESIDAD DE
RECORRER LARGAS DISTANCIAS PARA TOMAR EL VEHÍCULO
ANÁLISIS ESPACIAL
DIAGNÓSTICO
1. EL COMPLEJO SE DIVIDE EN 5 SECTORES QUE COMPRENDEN LOS
GRUPOS DE BLOQUES DELIMITADOS POR LAS VÍAS INTERNAS
2. SE GENERAN ÁREAS CONSTRUIDAS Y ÁREAS LIBRES LIBRES
3. EL COMPLEJO CUENTA CON BLOQUES MULTIFAMILIARES AL INTERIOR

DEL CONJUNTO Y VIVIENDAS UNIFAMILIARES ALREDEDOR DEL
CONJUNTO
CONCLUSIÓN
1. AL DIVIDIRLO EN SECTORES PERMITE TENER UN CONTROL DE INGRESO
PEATONAL Y VEHICULAR MÁS INDEPENDIENTE Y CON DISTANCIAS MÁS
CORTAS
2. SE APLICA EL CONCEPTO DE LLENOS(BLOQUES Y VIVIENDAS COMO

REFUGIO) Y VACÍOS ( ÁREAS DE RECREACIÓN PÚBLICAS COMUNES DE
ENCUENTRO)
3. AL UBICAR LAS VIVIENDAS UNIFAMILIARES ALREDEDOR DE LAS VÍAS

QUE RODEAN EL CONJUNTO SE GENERA PROPORCIONAR CON EL
ENTORNO
EMPLAZAMIENTO
CERCADO DE LIMA DIAGNÓSTICO
1. LIMA NECESITABA DE UN PLAN URBANO Y UNA CLARA POLÍTICA DE

VIVIENDA PARA SATISFACER LA CRECIENTE DEMANDA PRODUCIDA POR
LAS PRIMERAS OLEADAS DE INMIGRANTES DE LOS OTROS
DEPARTAMENTOS DEL PERÚ.
CONCLUSIÓN
1. EL CONJUNTO HABITACIONAL PALOMINO FUE UNA DE LAS MÚLTIPLES

UNIDADES HABITACIONALES QUE SE CONSTRUYÓ EN PERÚ. ESTÁ
UBICADA EN LIMA CENTRO, ALEDAÑA A UNA VÍA IMPORTANTE: AV.
REPÚBLICA DE VENEZUELA, LO QUE FACILITA SU CONECCIÓN CON EL
RESTO DE LA CIUDAD
NORTE

USO DE SUELO
DIAGNÓSTICO
1. EL PROYECTO DE CONJUNTO HABITACIONAL PALOMINO ESTÁ

DESTINADO PARA USO RESIDENCIAL
2. EN UN CONJUNTO HABITACIONAL EXISTE LA NECESIDAD QUE TENGA

OTROS EQUIPAMIENTOS QUE SATISFAGAN LAS NECESIDADES DE SUS
HABITANTES
CONCLUSIÓN
1. EN EL CONJUNTO HABITACIONAL PREDOMINA LA ZONA RESIDENCIAL
DE DENSIDAD MEDIA EL CUAL PERMITIÓ CONSTRUIR BLOQUES DE 4
NIVELES Y TAMBIÉN LA ZONA RESIDENCIAL DENSIDAD ALTA
2. EL CONJUNTO TAMBIÉN CUENTA CON OTROS USOS DE SUELO PARA

COMERCIO VECINAL, EDUCACIÓN Y OTROS USOS
Municipalidad Metropolitana de Lima. PDU Cercado de Lima

EQUIPAMIENTO
DIAGNÓSTICO
1. EL CONJUNTO HABITACIONAL CUENTA CON UN EQUIPAMIENTO

INTERNO DEL CUAL PUEDEN HACER USO SUS HABITANTES SIN
NECESIDAD DE SALIR DEL CONJUNTO
CONCLUSIÓN
1. EL EQUIPAMIENTO QUE LO COMPONE POSEE UN ÁREA TOTAL DE
27857m2, EL CUAL REPRESENTA EL 14.7% DEL ÁREA TOTAL DEL TERRENO,
COMPUESTO POR EQUIPAMIENTOS DE CINE, MERCADO, IGLESIA,
CINE ESCUELA ESCUELA, DEPORTE, COMISARÍA, UBICADOS EN LA PARTE CENTRAL DEL
CONJUNTO PARA RÑAPÌDO ACCESO DE LOS USUARIOS
EQUIPAMIENTO:
MERCADO DEPORTE
14.7%
IGLESIA COMISARÍA
Estudio de los conjuntos habitacionales en Lima(1949-1989).

ANÁLISIS NORMATIVO
DIAGNÓSTICO
NORMA A030, ARTÍCULO 9 NORMA A010, ARTÍCULO 20
1. SEGÚN LA NORMA A030, ARTÍCULO 9 LA ALTURA MÍNIMA DE PISO A TECHO ES 2.30m
2. SEGÚN LA NORMA A010, ARTÍCULO 20 LA CIRCULACIÓN MÍNIMA INTERNA ES DE

0.90m.
2. SEGÚN LA NORMA A010, ARTÍCULO 13 LOS VOLADOS SON A PARTIR DE 2.30m DE

ALTURA
2. SEGÚN LA NORMA A010, ARTÍCULO 34 LOS ASCENSORES SON OBLIGATORIOS A

PARTIR DE UNA ALTURA DE 12M.
NORMA A010,, ARTÍCULO 13

CONCLUSIÓN
NORMA A010, ARTÍCULO 34
1. CADA DEPARTAMENTO POSEE UNA ALTURA DE PISO A TECHO DE 2.30m
2. LA CIRCULACIÓN INTERNA DE LOS DEPARTAMENTOS ES DE 1.00m DE

ANCHO
2. LOS VOLADOS Y BALCONES ESTÁN A PARTIR DEL 2DO NIVEL DEL BLOQUE
2. LA ALTURA TOTAL DEL BLOQUE ES DE 10M
Reglamento Nacional de Edificaciones

COMPONENTES URBANOS
SISTEMA VIAL VACÍOS URBANOS
DIAGNÓSTICO
1. EL CONJUNTO HABITACIONAL CUENTA CON UNA VÍA PRINCIPAL Y VÍAS
SECUNDARIAS EN SU CONTORNO E INTERIOR
2. EL CONJUNTO HABITACIONAL CUENTA CON ÁREAS VACÍAS QUE BORDEAN

LA
UE
LOS BLOQUES
EZ
N
VE
DE
A
LIC
ÚB
3. DENTRO DEL CONJUNTO ENCONTRAMOS SILLAS DE CONCRETO Y ALTARES

EP
.R
AV
CONCLUSIÓN
1. LA AV. REPÚBLICA DE VENEZUELA CONECTA AL CONJUNTO CON EL RESTO
MOBILIARIO URBANO
DE LA CIUDAD Y LAS VÍAS INTERNAS DISTRIBUYEN LOS ACCESOS Y SALIDAS
HACIA LOS DISTINTOS SECTORES
2. ESTAS ÁREAS VACÍAS SON APROVECHADAS PARA ESPACIOS D EUSO

PÚBLICO Y RECREACIÓN
3. LAS BANCAS PERMITEN EL DESCANSO Y PERMANENCIA, Y LOS ALTARES

SON MUESTRA DE LA CREENCIA RELIGIOSA DE SUS HABITANTES
Emily Christy, Conjunto Habitacional Palomino, 2020

PERFIL URBANO
DIAGNÓSTICO
PERFIL URBANO DE VÍA PRINCIPAL: AV. REPÚBLICA DE VENEZUELA
1. EL PERFIL URBANO DE LA VÍA PRINCIPAL NOS MUESTRA LA DIFERENCIA DE

ALTURAS ENTRE EDIFICACIONES, LAS CUALES SON DE GRAN TAMAÑO
CONCLUSIÓN
1. EN LA AVENIDA REPÚBLICA DE VENEZUELA PREDOMINAN LAS GRANDES

INDUSTRIAS EN CUANTO A SU USO DE SUELO

CASO
INTERNACIONAL
IDEA RECTORA Y CONCEPTO DEL PROYECTO
DIAGNÓSTICO
1. El terreno tiene una forma regular debido a las lotización.
2 Los bloque no están en paralelo al terreno
3.Separación y altura de los bloques muy bien pensados

para garantizar una buena iluminación y ventilación natural.
CONCLUSIÓN
-Gracias a la forma de ubicar los bloques nos ayuda a tener
buena iluminación natural y ventilación cruzada
-La separación y altura de los bloques muy bien pensados

para garantizar una buena iluminación y ventilación natural.
Ubicación de los bloques de departamentos de manera

escalonada en los terrenos, pues la orientación de los ejes
principales de las vías y terrenos (Lircay) es de 48 grados
respecto al norte.
FUENTE: Plataforma Arquitectura (2018). Conjunto Habitacional Monseñor Larraín de Talca

ANÁLISIS FORMAL
DIAGNÓSTICO
1.La union de 2 departamentos y una escalera forma un bloque y

la unión de 2 bloques se forma un edificio generando espacios
entre sí.
-La forma del edificio corresponde a una sola forma pura, el

rectángulo, con sustracciones de volúmenes rompiendo con
la monotonía haciendo uso de celosías como punto focal que
a su vez permiten el paso de la luz solar en el interior del
conjunto.
CONCLUSIÓN
1.Con la sustracción de volúmenes logramos formar una
composición con principios arquitectónicos ,ritmo,jerarquía,
simetría
2. Utilizando el color de madera y blanco tiende a tener una

sensación de frescura en los espacios conformados.
FUENTE: Archdaily. (2015). Urbanismo Sustentable: Conjunto Habitacional Social Monseñor Larraín en Talca, Chile | ArchDaily
Perú.
https://www.archdaily.pe/pe/779398/urbanismo-sustentable-conjunto-habitacional-social-monsenor-larrain-en-talca-chile-biour
ban-arquitectos.
ANÁLISIS FUNCIONAL
ZONIFICACIÓN DIAGNÓSTICO
La circulación desde el exterior nos dirige a la zona pública,

que conforman, sala comedor y terraza, la circulación del
pasadizo nos dirige tanto a la zona de servicio donde está la
cocina, lavandería, baño; y también a la zona privada donde
encontramos los dormitorios.
Dos apartamentos se unen mediante un “conector” (escalera).
CONCLUSIÓN
SIMBOLOGÍA Se usaron nuevos tipos de materiales y cubiertas para evitar lo más

Departa ZONA DE SERVICIO posible daños graves ante epicentros
Departa Departa Departa
mento 03 ZONA PRIVADA
mento mento 02 mento 01
ZONA PÚBLICA
04 CIRCULACIÓN HORIZONTAL
Repartir ambos bloques y sea de fácil circulación de los usuarios.
CIRCULACIÓN VERTICAL
Perú.
ban-arquitectos.
ANÁLISIS FUNCIONAL
PROGRAMA ARQUITECTÓNICO DIAGNÓSTICO
Dispone de los siguientes ambientes:
Cada espacio arquitectónico cuenta con

las siguientes áreas: Todos los habientes tiene el departamento con sus respectivas
áreas como se dice el reglamento ya que los dormitorios son
Sala: 8,78m2 mínimas las medidas.
Comedor: 6,95m2
Cocina: 4,28m2
Lavandería: 2,25m2
Baño Social Completo: 2,96m2 CONCLUSIÓN

2
Dormitorio Doble: 7,95m
Dormitorio Padres: 9,37m2 Solo en los dormitorios no cumple según las normas de RNE.
Dormitorio Individual: 7,83m2
Pasillo: 2,45m2
Terraza: 2,90m2
Perú.
ban-arquitectos.
ANÁLISIS FUNCIONAL
CIRCULACIONES ENTRE ESPACIOS DIAGNÓSTICO
1.- Lineal: Toda circulación es lineal, por tanto un recorrido recto
puede ser el elemento organizador básico para una serie de
espacios.
•Para vincular el recorrido con los espacios es posible el empleo de
otros intermedios
•Se conserva la integridad de cada espacio La configuración del es
flexible.
CONCLUSIÓN
Buena circulación sin ningún obstáculo en el momento de salir o

ingresar a un ambiente..
Perú.
ban-arquitectos.
ANÁLISIS ESPACIAL
DIAGNÓSTICO
EL CONJUNTO SE DIVIDE EN 2 SECTORES CON BLOQUES DE MAYOR A
MENOR, SEPARADOS POR LAS VÍAS VEHICULARES
LOS BLOQUES DEL CONJUNTO HABITACIONAL TIENEN UNA SEPARACIÓN

DE 16m CADA UNO Y UNA ALTURA DE 16.5m
CONCLUSIÓN
AL DIVIDIRLO EN DOS SECTORES PERMITE TENER UN MEJOR CONTROL
DE INGRESO TANTO PEATONAL COMO VEHICULAR.
DEBIDO A LA SEPARACIÓN DE LOS BLOQUES COMO SU ORIENTACIÓN DE

LOS EJES DE 48°, PERMITE UNA MEJOR VENTILACIÓN Y LUZ NATURAL
PARA SUS USUARIOS.
FUENTE: Google maps y elaboración propia.

EMPLAZAMIENTO
DIAGNÓSTICO
220 departamentos, 22 edificios de 5 pisos, todos con
orientación norte y una rotación de 48° grados al
oriente para favorecer la luz natural en los
departamentos,
CONCLUSIÓN
La orientación se es para que todos los edificios
tengan una exposición directa con el sol durante 4 o 5
horas diarias, así iluminar espacios y tener un
asoleamiento correcto.
FUENTE: Archdaily. (2015). Urbanismo Sustentable: Conjunto Habitacional Social Monseñor

Larraín en Talca, Chile | ArchDaily Perú…
Google maps y elaboración propia.
USO DE SUELO
DIAGNÓSTICO
EL CONJUNTO HABITACIONAL LARRAÍN ESTÁ DESTINADO

PARA USO RESIDENCIAL
EN UN CONJUNTO HABITACIONAL DEBIDO A LA ALTA DEMANDA DE LOS

HABITANTES SE REQUIERE DE OTROS EQUIPAMIENTOS FUERA DEL
CONJUNTO, QUE SATISFAGAN SUS NECESIDADES.
CONCLUSIÓN
LOS BLOQUES DEL CONJUNTO HABITACIONAL CON
FORMA ESCALONADA Y ÁNGULO DE 48° HACE QUE
PREDOMINE LAS CISTAS
LOS SUELOS DEL CONJUNTO ESTÁN APTOS TAMBIÉN

COMERCIO
PARA USOS COMO COMERCIO VECINAL, EDUCACIÓN Y
RESIDENCIAL DENSIDAD BAJA
OTROS USOS.
RESIDENCIAL DENSIDAD ALTA COLEGIO
EQUIPAMIENTO
DIAGNÓSTICO
El conjunto habitacional no cuenta con

equipamiento urbano dentro de su área solo es de
uso residencial.
CONCLUSIÓN
Al no contar con su propio equipamiento urbano los

habitantes del conjunto habitacional tiene que tomar
otras medidas la cual es dirigirse a los equipamientos
más cercano de acuerdo a su necesidad.
FARMACIA COMERCIO
PARQUE COLEGIO FUENTE: Google maps y elaboración propia.

ANÁLISIS NORMATIVO
DIAGNÓSTICO
Noema 020 .Artículo 15.- Escaleras
Artículo 54.-Diseño de espacio de
estacionamientos.
La norma 020 en el art.15 dice que todas las escaleras al interior
de las viviendas, tienen las siguientes características: a) Deben
tener un ancho libre mínimo de 0.90 m
Norma
La norma010.Artículo
020 en el 54.-Diseño
art.15 dice que
de espacio
todas las
deescaleras al interior
estacionamientos
de las viviendas, tienen
ya quelas
su siguientes
ancho es decaracterísticas:
2.70m por 5.00 a) Deben
metros
tener un
de ancho
largo libre mínimo de 0.90 m
CONCLUSIÓN
Norma 020.Artículo 9.- Altura mínima Según la norma se construye cualquier escalera también su uso
de los ambientes que va ser utilizada.
- De los estacionamiento no siempre va ser exactos , es una

normativa que todas las personas se basan.
COMPONENTES URBANOS
SISTEMA VIAL DIAGNÓSTICO
Las diferentes vías se diferencia por su tamaño de

transversal y señalización.
Para ingresar peatonal al conjunto habitacional

utilizamos la vía de doble sentido que es la mas
grande de todas las vías que tiene .
CONCLUSIÓN
Todas las vias estan asfaltadas .
la avenida Larcay es la calle con mayor movilidad

Límite del terreno por que tiene un mercado y un minimercado. a una
Ediﬁcio cuadra del conjunto residencial.
Vías principales
Vías secundarias
COMPONENTES URBANOS
MOBILIARIO DIAGNÓSTICO
Los espacios libres están en buenas condiciones

para los niños que lo desee .
El proyecto dentro de su programa arquitectónico dispone de

parques pequeños con áreas verdes y juegos infantiles.
CONCLUSIÓN
Los niños y personas en conjunto lo disfrutad de
estos espacios abiertos .
Parque de juegos infantiles

Espacio común
Los espacios de recreación están con bancas en buen estado .
Perú.
ban-arquitectos.
COMPONENTES URBANOS
VEGETACIÓN DIAGNÓSTICO
La utilización de las palmera como paisajismo y a la vez sombra

a las edificaciones llegan a alturas de 9 metros como máximo.
Las demás plantas también segregan sus ramas muy largas

hacia las calles.
CONCLUSIÓN
Las palmeras son muy bien adaptadas a cualquier tipo de clima.
PALMERAS CHILENAS Las plantas en las bermas dan una mejor imagen a la calles
.siempre que sean cuidadas.
Perú.
ban-arquitectos.
COMPONENTES URBANOS
ACCESOS A LOS EDIFICIOS DIAGNÓSTICO
El ingreso vehicular al conjunto habitacional es por una calle

secundaria poco transitable.que si está asfaltada.
El ingreso peatonal es por una calle muy transitable de

vehiculos por que en esa parte se ubican los supermercados.
Acceso vehicular
CONCLUSIÓN
La calle se encuentra muy bien asfaltada lo que favorece que
los vehículos ingresen y salgan con toda normalidad.
PALMERAS CHILENAS
La calle Larcay es muy transitable y también conecta a
diferentes puntos de la ciudad.
Acceso Peatonal
FUENTE: Archdaily. (2015). Urbanismo Sustentable: Conjunto Habitacional Social Monseñor Larraín en Talca, Chile | ArchDaily Perú.
https://www.archdaily.pe/pe/779398/urbanismo-sustentable-conjunto-habitacional-social-monsenor-larrain-en-talca-chile-biourban-arq
uitectos.
PERFIL URBANO
DIAGNÓSTICO
1.Las viviendas que le rodean al conjunto habitacional solo

alcanzan a un piso que viene hacer un 80% .
AVENIDA LIRCAY
2 La cantidad de arboles que estan al costado de las diferentes
vías ayudan a dar una mejor imagen urbana.
CONCLUSIÓN
CALLE 12 NORTE
1. Las casas la mayor parte son unifamiliares que no hay mayor
presencia de conjuntos habitacionales.
2. Con la arborización nos ayuda a mejorar la temperatura y ser

más bella la ciudad.
CALLE 9 ORIENTE

Diagnostico y Conclusiones

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Diagnostico y Conclusiones

Cargado por

Copyright:

Formatos disponibles

ANÁLISIS DE CASO,

ARQ. JUAN CARLOS DUHARTE PEREDO

ARQ. WILMAN FERNANDEZ HURTADO

ARQ. LUIS ANDREY PAREDES VASQUEZ

DEL AGUILA SANCHEZ SEBASTIAN

JIMENEZ CHUQUIHUANCA LUIS EDUARDO

MEGO AMASIFUEN KAROL LINE

DIAGNÓSTICO Y CONCLUSIONES, CASO INTERNACIONAL

-Idea Rectora y Concepto del Proyecto

2. LA UBICACIÓN DE LOS BLOQUES NO GENERA UN ORDEN

3. LA COMPOSICIÓN DE LOS BLOQUES GENERAN ÁREAS LIBRES INTERNAS

2. SE BUSCÓ EN LA COMPOSICIÓN DAR UN MOVIMIENTO A LOS BLOQUES

3.LOS ESPACIO LIBRES GENERADOS ENTRE LOS BLOQUES QUE

FUENTE: Google maps y elaboración propia

2. ESTOS BLOQUES EN FORMA DE “T” DE UBICAN UNO PEGADO A OTRO

3. TODOS LOS DEPARTAMENTOS EN POSEEN LA MISMA TIPOLOGÍA CON

2. LA REPETICIÓN DE LOS BLOQUES DA LA LIBERTAD DE GENERAR EL MOVIMIENTO

3. SE UTILIZA LA FORMA REPETITIVA PARA AHORRA COSTOS DE CONSTRUCCIÓN EN

2. TODOS LOS BLOQUES POSEEN VENTANAS EN CADA NIVEL, EN CADA

2. A LO LARGO DE TODO EL COMPLEJO TENEMOS ZONAS PARA EL

2. LAS VISUALES, ILUMINACIÓN Y VENTILACIÓN MEDIANTE LAS VENTANAS

3. CADA SECTOR POSEE CON ÁREAS DE ESTACIONAMIENTO PERMITIENDO

2. SE GENERAN ÁREAS CONSTRUIDAS Y ÁREAS LIBRES LIBRES

3. EL COMPLEJO CUENTA CON BLOQUES MULTIFAMILIARES AL INTERIOR

2. SE APLICA EL CONCEPTO DE LLENOS(BLOQUES Y VIVIENDAS COMO

3. AL UBICAR LAS VIVIENDAS UNIFAMILIARES ALREDEDOR DE LAS VÍAS

1. LIMA NECESITABA DE UN PLAN URBANO Y UNA CLARA POLÍTICA DE

1. EL CONJUNTO HABITACIONAL PALOMINO FUE UNA DE LAS MÚLTIPLES

FUENTE: Google maps y elaboración propia

1. EL PROYECTO DE CONJUNTO HABITACIONAL PALOMINO ESTÁ

2. EN UN CONJUNTO HABITACIONAL EXISTE LA NECESIDAD QUE TENGA

2. EL CONJUNTO TAMBIÉN CUENTA CON OTROS USOS DE SUELO PARA

Municipalidad Metropolitana de Lima. PDU Cercado de Lima

1. EL CONJUNTO HABITACIONAL CUENTA CON UN EQUIPAMIENTO

Estudio de los conjuntos habitacionales en Lima(1949-1989).

2. SEGÚN LA NORMA A010, ARTÍCULO 20 LA CIRCULACIÓN MÍNIMA INTERNA ES DE

2. SEGÚN LA NORMA A010, ARTÍCULO 13 LOS VOLADOS SON A PARTIR DE 2.30m DE

2. SEGÚN LA NORMA A010, ARTÍCULO 34 LOS ASCENSORES SON OBLIGATORIOS A

NORMA A010,, ARTÍCULO 13

2. LA CIRCULACIÓN INTERNA DE LOS DEPARTAMENTOS ES DE 1.00m DE

2. LA ALTURA TOTAL DEL BLOQUE ES DE 10M

Reglamento Nacional de Edificaciones

2. EL CONJUNTO HABITACIONAL CUENTA CON ÁREAS VACÍAS QUE BORDEAN

3. DENTRO DEL CONJUNTO ENCONTRAMOS SILLAS DE CONCRETO Y ALTARES

2. ESTAS ÁREAS VACÍAS SON APROVECHADAS PARA ESPACIOS D EUSO

3. LAS BANCAS PERMITEN EL DESCANSO Y PERMANENCIA, Y LOS ALTARES

Emily Christy, Conjunto Habitacional Palomino, 2020

1. EL PERFIL URBANO DE LA VÍA PRINCIPAL NOS MUESTRA LA DIFERENCIA DE

1. EN LA AVENIDA REPÚBLICA DE VENEZUELA PREDOMINAN LAS GRANDES

FUENTE: Google maps y elaboración propia

1. El terreno tiene una forma regular debido a las lotización.

2 Los bloque no están en paralelo al terreno

3.Separación y altura de los bloques muy bien pensados

-La separación y altura de los bloques muy bien pensados

Ubicación de los bloques de departamentos de manera

FUENTE: Plataforma Arquitectura (2018). Conjunto Habitacional Monseñor Larraín de Talca

1.La union de 2 departamentos y una escalera forma un bloque y

-La forma del edificio corresponde a una sola forma pura, el

2. Utilizando el color de madera y blanco tiende a tener una

La circulación desde el exterior nos dirige a la zona pública,

Dos apartamentos se unen mediante un “conector” (escalera).

SIMBOLOGÍA Se usaron nuevos tipos de materiales y cubiertas para evitar lo más

Cada espacio arquitectónico cuenta con

Baño Social Completo: 2,96m2 CONCLUSIÓN
