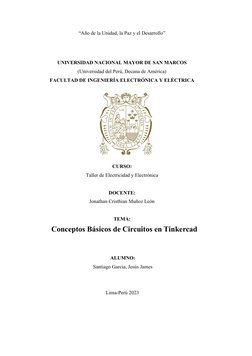

“Año de la Unidad, la Paz y el Desarrollo”

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

(Universidad del Perú, Decana de América)
FACULTAD DE INGENIERÍA ELECTRÓNICA Y ELÉCTRICA

CURSO:
Taller de Electricidad y Electrónica

DOCENTE:
Jonathan Cristhian Muñoz León

TEMA:

Conceptos Básicos de Circuitos en Tinkercad

ALUMNO:
Santiago Garcia, Jesús James

Lima-Perú 2023

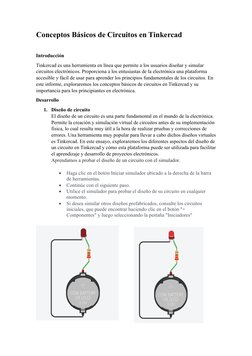

Conceptos Básicos de Circuitos en Tinkercad

Introducción
Tinkercad es una herramienta en línea que permite a los usuarios diseñar y simular
circuitos electrónicos. Proporciona a los entusiastas de la electrónica una plataforma
accesible y fácil de usar para aprender los principios fundamentales de los circuitos. En
este informe, exploraremos los conceptos básicos de circuitos en Tinkercad y su
importancia para los principiantes en electrónica.
Desarrollo
1. Diseño de circuito
El diseño de un circuito es una parte fundamental en el mundo de la electrónica.
Permite la creación y simulación virtual de circuitos antes de su implementación
física, lo cual resulta muy útil a la hora de realizar pruebas y correcciones de
errores. Una herramienta muy popular para llevar a cabo dichos diseños virtuales
es Tinkercad. En este ensayo, exploraremos los diferentes aspectos del diseño de
un circuito en Tinkercad y cómo esta plataforma puede ser utilizada para facilitar
el aprendizaje y desarrollo de proyectos electrónicos.
Aprendamos a probar el diseño de un circuito con el simulador.

 Haga clic en el botón Iniciar simulador ubicado a la derecha de la barra

de herramientas.
 Continúe con el siguiente paso.
 Utilice el simulador para probar el diseño de su circuito en cualquier
momento.
 Si desea simular otros diseños prefabricados, consulte los circuitos
iniciales, que puede encontrar haciendo clic en el botón "+
Componentes" y luego seleccionando la pestaña "Iniciadores"

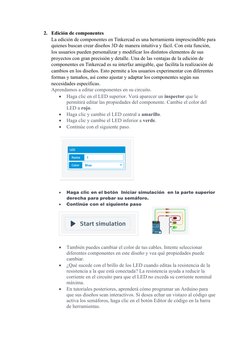

2. Edición de componentes
La edición de componentes en Tinkercad es una herramienta imprescindible para
quienes buscan crear diseños 3D de manera intuitiva y fácil. Con esta función,
los usuarios pueden personalizar y modificar los distintos elementos de sus
proyectos con gran precisión y detalle. Una de las ventajas de la edición de
componentes en Tinkercad es su interfaz amigable, que facilita la realización de
cambios en los diseños. Esto permite a los usuarios experimentar con diferentes
formas y tamaños, así como ajustar y adaptar los componentes según sus
necesidades específicas.
Aprendamos a editar componentes en su circuito.
 Haga clic en el LED superior. Verá aparecer un inspector que le
permitirá editar las propiedades del componente. Cambie el color del
LED a rojo.
 Haga clic y cambie el LED central a amarillo.
 Haga clic y cambie el LED inferior a verde.
 Continúe con el siguiente paso.

 Haga clic en el botón Iniciar simulación en la parte superior

derecha para probar su semáforo.
 Continúe con el siguiente paso

 También puedes cambiar el color de tus cables. Intente seleccionar

diferentes componentes en este diseño y vea qué propiedades puede
cambiar.
 ¿Qué sucede con el brillo de los LED cuando editas la resistencia de la
resistencia a la que está conectada? La resistencia ayuda a reducir la
corriente en el circuito para que el LED no exceda su corriente nominal
máxima.
 En tutoriales posteriores, aprenderá cómo programar un Arduino para
que sus diseños sean interactivos. Si desea echar un vistazo al código que
activa los semáforos, haga clic en el botón Editor de código en la barra
de herramientas.

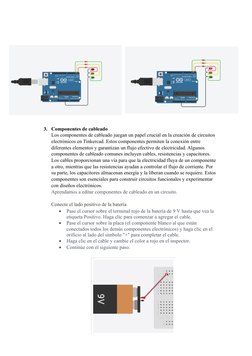

3. Componentes de cableado
Los componentes de cableado juegan un papel crucial en la creación de circuitos
electrónicos en Tinkercad. Estos componentes permiten la conexión entre
diferentes elementos y garantizan un flujo efectivo de electricidad. Algunos
componentes de cableado comunes incluyen cables, resistencias y capacitores.
Los cables proporcionan una vía para que la electricidad fluya de un componente
a otro, mientras que las resistencias ayudan a controlar el flujo de corriente. Por
su parte, los capacitores almacenan energía y la liberan cuando se requiere. Estos
componentes son esenciales para construir circuitos funcionales y experimentar
con diseños electrónicos.
Aprendamos a editar componentes de cableado en un circuito.

Conecte el lado positivo de la batería

 Pase el cursor sobre el terminal rojo de la batería de 9 V hasta que vea la
etiqueta Positivo. Haga clic para comenzar a agregar el cable.
 Pase el cursor sobre la placa (el componente blanco al que están
conectados todos los demás componentes electrónicos) y haga clic en el
orificio al lado del símbolo "+" para completar el cable.
 Haga clic en el cable y cambie el color a rojo en el inspector.
 Continúe con el siguiente paso.

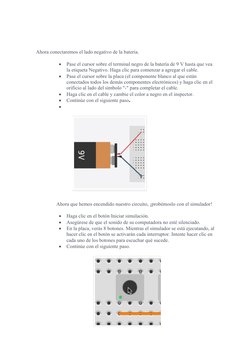

Ahora conectaremos el lado negativo de la batería.

 Pase el cursor sobre el terminal negro de la batería de 9 V hasta que vea

la etiqueta Negativo. Haga clic para comenzar a agregar el cable.
 Pase el cursor sobre la placa (el componente blanco al que están
conectados todos los demás componentes electrónicos) y haga clic en el
orificio al lado del símbolo "-" para completar el cable.
 Haga clic en el cable y cambie el color a negro en el inspector.
 Continúe con el siguiente paso.


Ahora que hemos encendido nuestro circuito, ¡probémoslo con el simulador!

 Haga clic en el botón Iniciar simulación.

 Asegúrese de que el sonido de su computadora no esté silenciado.
 En la placa, verás 8 botones. Mientras el simulador se está ejecutando, al
hacer clic en el botón se activarán cada interruptor. Intente hacer clic en
cada uno de los botones para escuchar qué sucede.
 Continúe con el siguiente paso.

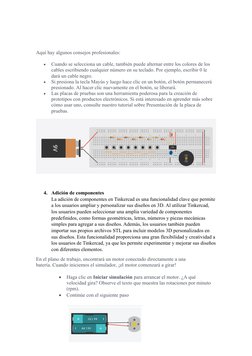

Aquí hay algunos consejos profesionales:

 Cuando se selecciona un cable, también puede alternar entre los colores de los
cables escribiendo cualquier número en su teclado. Por ejemplo, escribir 0 le
dará un cable negro.
 Si presiona la tecla Mayús y luego hace clic en un botón, el botón permanecerá
presionado. Al hacer clic nuevamente en el botón, se liberará.
 Las placas de pruebas son una herramienta poderosa para la creación de
prototipos con productos electrónicos. Si está interesado en aprender más sobre
cómo usar uno, consulte nuestro tutorial sobre Presentación de la placa de
pruebas.

4. Adición de componentes
La adición de componentes en Tinkercad es una funcionalidad clave que permite
a los usuarios ampliar y personalizar sus diseños en 3D. Al utilizar Tinkercad,
los usuarios pueden seleccionar una amplia variedad de componentes
predefinidos, como formas geométricas, letras, números y piezas mecánicas
simples para agregar a sus diseños. Además, los usuarios también pueden
importar sus propios archivos STL para incluir modelos 3D personalizados en
sus diseños. Esta funcionalidad proporciona una gran flexibilidad y creatividad a
los usuarios de Tinkercad, ya que les permite experimentar y mejorar sus diseños
con diferentes elementos.
En el plano de trabajo, encontrará un motor conectado directamente a una
batería. Cuando iniciemos el simulador, ¡el motor comenzará a girar!

 Haga clic en Iniciar simulación para arrancar el motor. ¿A qué

velocidad gira? Observe el texto que muestra las rotaciones por minuto
(rpm).
 Continúe con el siguiente paso
Ahora, hagamos que nuestro circuito sea interactivo agregando un sensor.

 Haga clic en + Componentes y busque un fotorresistor.

 Haga clic en el fotorresistor y agréguelo a su circuito debajo del cable rojo. Gire
el fotorresistor haciendo clic en el icono de rotación (o presionando R en su
teclado) para que las clavijas queden hacia arriba.
 Elimine el cable rojo existente haciendo clic en él y luego haciendo clic en el
ícono de la papelera (también puede presionar eliminar en su teclado).
 Conecte el fotorresistor de modo que un extremo esté conectado al extremo
positivo de la batería y el otro esté conectado al terminal 2 del motor.
 Continúe con el siguiente paso.

Un fotorresistor funciona detectando la luz. Probemos cómo funciona.

 Haga clic en Iniciar simulación.

 Haga clic en el fotorresistor. Ahora debería ver aparecer un control deslizante
debajo de su fotorresistor.
 Arrastre el control deslizante de un lado a otro. ¡Observa cómo la velocidad del
motor cambia con más luz!
 Continúe con el siguiente paso
 5. Presentación de la placa de pruebas
La presentación de la placa de pruebas es un paso fundamental en el desarrollo
de proyectos electrónicos. Esta placa, también conocida como protoboard,
permite probar y validar circuitos antes de su implementación definitiva. Su
diseño modular y versátil facilita la conexión de componentes electrónicos sin
necesidad de soldarlos. Además, la placa de pruebas brinda un entorno seguro
para experimentar con circuitos. Los agujeros interconectados permiten la
inserción de cables y componentes, lo que facilita la construcción y
modificación de prototipos. Además, su tamaño compacto permite trabajar en
proyectos de tamaño reducido.

Comencemos a explorar cada parte del tablero.

A lo largo de los lados izquierdo y derecho de la placa hay columnas llamadas Power
Rails marcadas con etiquetas - y +. Estas columnas se utilizan normalmente para
proporcionar energía a sus componentes conectándolas a su fuente de alimentación
(como una batería).

 Pase el cursor sobre cualquiera de los agujeros en la columna al lado del

símbolo + en el tablero y observe cómo toda la columna se vuelve verde. Esto
significa que todos los agujeros de esta columna están conectados entre
sí. Pruébelo también con la columna - .
 Haga clic en + Componentes y agregue una batería de 9 V a su circuito. Gire la
batería 90 grados y colóquela de manera que el extremo positivo de la batería
esté conectado al riel + y el negativo esté conectado al riel - .
 Continúe con el siguiente paso.

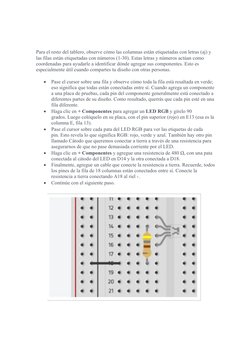

Para el resto del tablero, observe cómo las columnas están etiquetadas con letras (aj) y
las filas están etiquetadas con números (1-30). Estas letras y números actúan como
coordenadas para ayudarle a identificar dónde agregar sus componentes. Esto es
especialmente útil cuando compartes tu diseño con otras personas.

 Pase el cursor sobre una fila y observe cómo toda la fila está resaltada en verde;
eso significa que todas están conectadas entre sí. Cuando agrega un componente
a una placa de pruebas, cada pin del componente generalmente está conectado a
diferentes partes de su diseño. Como resultado, querrás que cada pin esté en una
fila diferente.
 Haga clic en + Componentes para agregar un LED RGB y gírelo 90
grados. Luego colóquelo en su placa, con el pin superior (rojo) en E13 (esa es la
columna E, fila 13).
 Pase el cursor sobre cada pata del LED RGB para ver las etiquetas de cada
pin. Esto revela lo que significa RGB: rojo, verde y azul. También hay otro pin
llamado Cátodo que queremos conectar a tierra a través de una resistencia para
asegurarnos de que no pase demasiada corriente por el LED.
 Haga clic en + Componentes y agregue una resistencia de 480 Ω, con una pata
conectada al cátodo del LED en D14 y la otra conectada a D18.
 Finalmente, agregue un cable que conecte la resistencia a tierra. Recuerde, todos
los pines de la fila de 18 columnas están conectados entre sí. Conecte la
resistencia a tierra conectando A18 al riel -.
 Continúe con el siguiente paso.
En el medio del tablero, notarás un espacio que separa los dos lados del tablero. Esta
brecha se llama “barranco” y aísla a ambos lados entre sí. Muchos componentes
aprovechan esto para que los pines en lados opuestos del componente se puedan
conectar de forma independiente.
Probemos esto con un botón, que es un tipo de interruptor que establece una conexión
cuando se presiona.

 Haga clic en + Componentes y busque un botón para agregarlo a su

circuito. Gírelo 90 grados y colóquelo en su placa de modo que el pin superior
izquierdo esté en E1.
 Al presionar el botón mientras se ejecuta la simulación, se creará una conexión
entre los pines izquierdos (E1 y E3) y los pines derechos (F1 y F3). Usaremos
esto para activar cada pin del LED RGB. Recuerde, un LED se enciende cuando
tiene conexión a corriente y tierra. Para crear esta conexión, conecte el pin
superior izquierdo del botón pulsador (A1) al riel +.
 Ahora conecte el otro lado del botón pulsador en D3 a D13, la misma fila que el
pin rojo del LED RGB.
 Haga clic en Iniciar simulación y presione el botón. ¿De qué color se volvió el
LED RGB?
 Detenga la simulación y cambie el color del cable para que coincida con el color
que cambia el LED RGB cuando se presiona el botón.
 Continúe con el siguiente paso.

Conectemos dos interruptores más a los dos últimos pines del LED RGB.
 Copie (Ctrl + C) y pegue (Ctrl + P) el botón para crear otro y colóquelo con el
pin superior izquierdo en E5.
 Utilice cables para conectar el pin superior izquierdo al riel de alimentación y el
pin inferior al pin azul del LED RGB (C7 a C15)
 Ejecute la simulación y compruebe que el LED RGB adquiere el color esperado.
 Repita con un último pulsador cuyo pin superior izquierdo esté en D9. Utilice
cables para conectar el pin superior izquierdo a la alimentación y el pin inferior
izquierdo al pin verde del LED RGB (B11 a B16).
 Continúe con el siguiente paso.

6. Ley de Ohm
 La Ley de Ohm es un principio fundamental en el estudio de electricidad que
establece la relación entre la corriente eléctrica, el voltaje y la resistencia en un
circuito. En Tinkercad, una plataforma de diseño y simulación de circuitos
electrónicos, podemos aplicar esta ley para comprender mejor el
comportamiento de nuestros proyectos. De acuerdo con la Ley de Ohm, la
corriente eléctrica en un circuito es directamente proporcional al voltaje y se
inversamente proporcional a la resistencia. Matemáticamente, esto se expresa
mediante la fórmula I = V/R, donde I representa la corriente, V el voltaje y R la
resistencia.
En este tutorial, aprenderemos sobre un concepto fundamental en el diseño de
circuitos conocido como Ley de Ohm y lo aplicaremos para garantizar que
podamos encender un LED de manera segura.

En todos los circuitos, la electricidad fluye desde el lado positivo (+) de su fuente de
energía (como una batería) hacia el lado negativo (-). El nombre del flujo de electricidad
es corriente.
Cuando la corriente fluye a través de componentes, como un LED o una resistencia, hay
un cambio asociado en la energía potencial a través del componente que se conoce
como voltaje. La cantidad de "caída" de voltaje a través de un componente depende de
su resistencia o de cuánto restringe el flujo de corriente. Esto puede ser realmente
importante para asegurarse de que sus componentes no se quemen porque no pueden
soportar la corriente proveniente de su batería, como veremos pronto cuando se trate de
piezas como los LED.
Estos tres conceptos (corriente, voltaje y resistencia) están todos relacionados entre sí a
través de una ley llamada Ley de Ohm, donde el voltaje es igual al producto de la
corriente y la resistencia:
Voltaje (V) = Corriente (I) * Resistencia (R)
o
V = IR
¡Probemos esto!
En el editor, encontrarás un circuito simple que conecta un LED directamente a una
batería de 9V. Si alimentamos el circuito, esperamos que la corriente fluya desde el lado
positivo de la batería, a través del LED y luego hacia el lado negativo de la batería.

 Enciende el simulador para ver qué pasará con nuestro LED.

 Pase el cursor sobre el LED para revelar un mensaje sobre la cantidad de
corriente que fluye a través del LED.
 Parece que hay demasiada corriente fluyendo a través del LED con el diseño
actual; ¡esto realmente podría dañar el LED! Veamos cómo podemos evitar que
esto suceda en el siguiente paso.
En el último paso, viste cómo fluía demasiada corriente a través del LED. Recordemos
la Ley de Ohm, donde el voltaje es igual a la corriente multiplicada por la resistencia.
V = IR
Los LED tienen un nivel de corriente nominal máximo o una cantidad máxima de
corriente que pueden manejar de forma segura. En este caso, tomemos en cuenta una
corriente máxima de 20 mA, una clasificación bastante estándar para los LED; eso es
0,02 A si convertimos milamps a amperios.
Si queremos asegurarnos de que solo fluyan 20 mA de corriente a través del LED,
necesitaremos agregar algo de resistencia a nuestro circuito. Sabemos el voltaje porque
estamos usando una batería de 9V. Aplicando la ley de Ohm, tenemos 9V/0,02A = 450
ohmios (los ohmios son nuestra unidad de Resistencia). Esto significa que si queremos
asegurarnos de que solo fluyan 20 mA de corriente a través del LED, queremos agregar
una resistencia con un valor de 450 ohmios a nuestro circuito.

 Haga clic en + Componentes y agregue una resistencia.

 Haga clic en la resistencia y cambie su valor a 450 ohmios.
 Agregue la resistencia al circuito quitando el cable rojo y agregando la
resistencia entre el lado positivo de la batería y la pata del ánodo del LED.
 Continúe con el siguiente paso.
