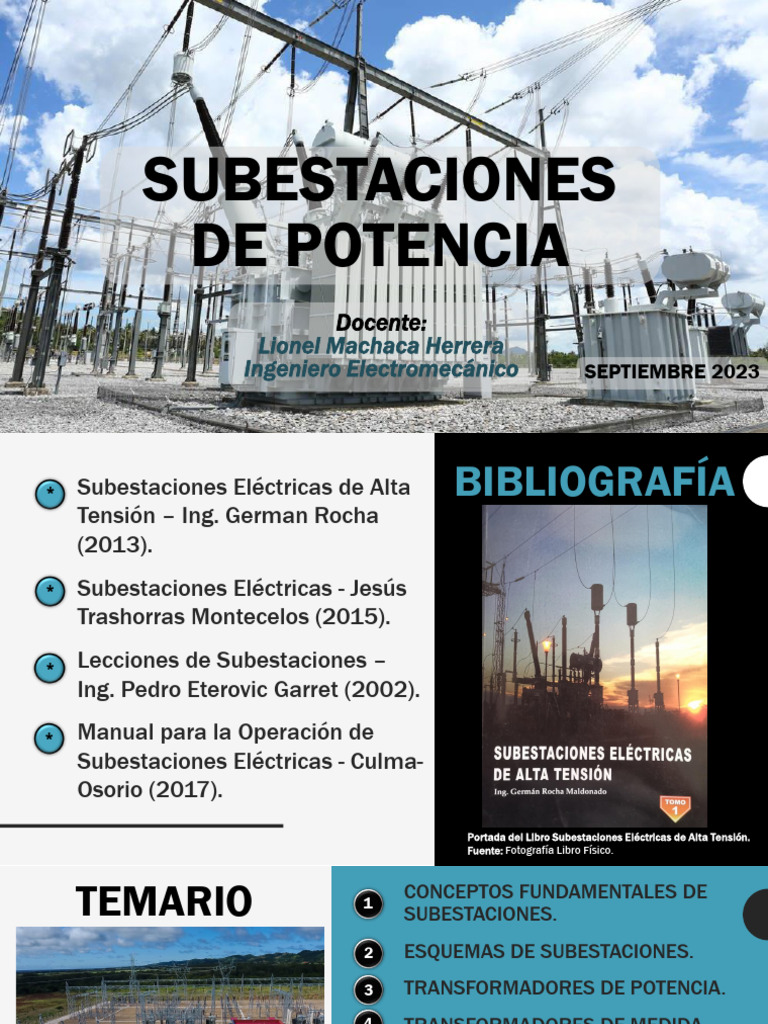

SUBESTACIONES

DE POTENCIA
Docente:
Lionel Machaca Herrera
Ingeniero Electromecánico SEPTIEMBRE 2023
* Subestaciones Eléctricas de Alta BIBLIOGRAFÍA
Tensión – Ing. German Rocha
(2013).
* Subestaciones Eléctricas - Jesús
Trashorras Montecelos (2015).

* Lecciones de Subestaciones –
Ing. Pedro Eterovic Garret (2002).
* Manual para la Operación de
Subestaciones Eléctricas - Culma-
Osorio (2017).
Portada del Libro Subestaciones Eléctricas de Alta Tensión.
Fuente: Fotografía Libro Físico.
 TEMARIO 1
CONCEPTOS FUNDAMENTALES DE
SUBESTACIONES.
2 ESQUEMAS DE SUBESTACIONES.
3 TRANSFORMADORES DE POTENCIA.
4 TRANSFORMADORES DE MEDIDA.
5 INTERRUPTORES DE POTENCIA.
6 SECCIONADORES.
7 DIAGRAMAS DE SUBESTACIONES.

8
SISTEMA DE PROTECCIÓN CONTRA
DESCARGAS ATMOSFÉRICAS.
Subestación “LAS BRECHAS” 230/115 kV (Santa Cruz – Bolivia).
Fuente: https://www.grupotsk.com/proyecto/subestacion-230-kv- 9 BARRAJE Y SERVICIOS AUXILIARES.
ampliacion/

10 SISTEMA DE PUESTA A TIERRA.

1. Introducción.
2. Definición de Subestación Eléctrica.
3. Niveles de Tensión.
4. Clasificación de Subestaciones.
CAPÍTULO 1
5. Elementos de una Subestación CONCEPTOS
Eléctrica. FUNDAMENTALES
6. Parámetros Eléctricos del Sistema.
7. Disposición Física de una Subestación
DE
(Lay-Out). SUBESTACIONES
8. Diagrama Unifilar.
9. Simbología.
 CONCEPTOS FUNDAMENTALES DE 5

SUBESTACIONES
1.1. INTRODUCCIÓN.
Sistema Eléctrico de Potencia es un conjunto de
dispositivos que transforma la energía de una forma
primaria a energía eléctrica, la transporta y la distribuye a los
consumidores finales.
Está compuesto por:
• Sistema de Generación:
Plantas generadoras y Subestaciones Elevadoras o de
Esquema
Generación. del Sistema
Eléctrico de
• Sistema de Transmisión: Potencia.
Líneas de Transmisión y Subestaciones de Transmisión. Fuente:
https://blog
• Sistema de Distribución: tecnologos.
wordpress.c
Subestaciones Reductoras o de Distribución, Redes de om/2011/0
Distribución, Centros de Transformación y Cargas de 1/05/funci
onamiento-
Consumo. red-
electrica/
 CONCEPTOS FUNDAMENTALES DE 6

SUBESTACIONES
1.2. DEFINICIÓN DE SUBESTACIÓN ELÉCTRICA.
Subestación Eléctrica es el conjunto de equipos y
circuitos de una instalación eléctrica, que nos permiten
modificar parámetros eléctricos (tensión, corriente, etc.) y/o
modificar la configuración del sistema eléctrico.
1.3. NIVELES DE TENSIÓN.
➢ Baja Tensión (BT) < 1 kV
➢ Media Tensión (MT) de 1 kV < 60 kV
➢ Alta Tensión (AT) de 60 kV <= 230 kV
➢ Extra Alta Tensión (EAT) de 230 kV < 700 kV
➢ Ultra Alta Tensión (UAT) > 700 kV Subestación de Potencia.
Fuente: http://www.comuval.com/blog/elementos-de-una-subestacion-
electrica-de-alto-voltaje.html
 CONCEPTOS FUNDAMENTALES DE 7

SUBESTACIONES
1.4. CLASIFICACIÓN DE SUBESTACIONES.
a) Según su Función:
– Elevadoras o de Generación: Elevan la tensión a la salida de la
Planta Generadora a niveles de Transmisión (UAT - AT).
– Receptoras o de Rebaje: Alimentadas por Líneas de
Transmisión, reducen la tensión a valores para Sistemas de
Subtransmisión (AT) o Redes de Distribución (MT).
– De Interconexión: Interconectan sistemas de alta tensión a alta
tensión exclusivamente, es decir, sistemas conectados a
generación.
Clasificación de Subestaciones.
– De Maniobras: Solo conectan y desconectan Líneas de Fuente:
Transmisión mediante interruptores, sin transformación. http://miblogdeenergia.blogspot.com/2017/02/subestaciones-
electricas.html
– Convertidoras: Modifican la frecuencia o transforman la
corriente alterna en continua y viceversa (No existen en el país).
 CONCEPTOS FUNDAMENTALES DE 8

SUBESTACIONES
b) Según Tipo Constructivo:
– AIS (Air Insulated Substation) o Convencionales: Son
instaladas a la intemperie, diseñadas para operar a
condiciones atmosféricas, son económicas, pero ocupan
gran espacio. Son empleadas en subestaciones de AT.
– GIS (Gas Insulated Substation) o Blindadas: Se encuentran
totalmente protegidas del medio ambiente, son contenidos
dentro de envolventes metálicos (tipo tuberías) con un gas
aislante (hexafluoruro de azufre SF6), ocupan poco espacio,
pero tienen un costo elevado. Son empleadas en EAT y AT.
– De Interior: Se encuentran en lugares cerrados, o en el
interior de un recinto o en tableros, ocupan un espacio
Subestación AIS.
reducido. Son empleados en MT en hospitales, fábricas, Fuente: https://twenergy.com/energia/energia-electrica/que-son-las-
lugares con alta contaminación, etc. subestaciones-electricas/
 CONCEPTOS FUNDAMENTALES DE 9

SUBESTACIONES
– Híbridas: Son instalaciones que combinan tecnologías AIS y GIS.
Se compone de módulos donde los interruptores,
transformadores de corriente y seccionadores están montados
en GIS y las barras en AIS.
– Compactas: Combinan las ventajas de una subestación AIS con
un diseño compacto. Son empleadas en AT a bajo costo.
– Invisibles: Son instalaciones GIS subterráneas, instaladas en
zonas muy pobladas, con costo elevado del terreno y las normas
de seguridad no permiten una AIS.
– Prefabricadas: Permiten una instalación rápida y fácil, vienen en
secciones y contienen todas las funciones necesarias para el
sistema primario. Basta con conectar estas secciones entre sí.
– Móviles: Se encuentran instaladas sobre un remolque, son Subestación GIS.
Fuente: https://ingelmec.com.pe/servicios/pruebas-electricas/sub-
utilizadas en situaciones de emergencia, en cualquier lugar. estaciones/subestaciones-gis
 CONCEPTOS FUNDAMENTALES DE 10

SUBESTACIONES
c) Según su Configuración de Barras:
– Barra Simple
– Barra Simple con “by-pass”
– Barra Principal con Barra de Transferencia
– Barra Doble
– Barra Doble con Seccionador de Transferencia
– Barra Doble con Seccionador de “by-pass”
– Anillo
– Interruptor y Medio

Subestación Barra Doble con Seccionador de “by-pass”.

Fuente: https://docplayer.es/19374680-Configuracion-de-subestaciones-
electricas.html
 CONCEPTOS FUNDAMENTALES DE 11

SUBESTACIONES
1.5. ELEMENTOS DE UNA SUBESTACIÓN ELÉCTRICA.
Estos elementos se pueden clasificar en:
a) Elementos Principales:
• Autotransformadores
• Transformadores
• Transformadores de Medida
• Interruptores
• Seccionadores
• Equipos de Compensación (Reactores y Banco de
Capacitores)
• Tableros de Medida, Control y Protección Elementos de una Subestación Eléctrica.
Fuente: https://pt.slideshare.net/alejandroalonso777/distribucin-
elctrica
 CONCEPTOS FUNDAMENTALES DE 12

SUBESTACIONES
b) Elementos Secundarios:
• Estructuras Metálicas y Soportes de Equipos
• Barras Rígidas y Barras Flexibles
• Servicios Auxiliares (Control y Servicios)
• Cableados (Control y Potencia)
• Apartarrayos
• Sistemas de Puesta a Tierra
• Sistemas de Protección contra Descargas Atmosféricas Partes de una Bahía de una Subestación Eléctrica.
Fuente: https://www.sectorelectricidad.com/11727/patio-de-llaves-de-
• Equipos de Comunicación (Telecomunicación, telemedida, una-subestacion-vista-electromecanica-de-una-bahia/
etc.)
• Alumbrado y cercos.
 CONCEPTOS FUNDAMENTALES DE 13

SUBESTACIONES
1.6. PARÁMETROS ELÉCTRICOS DEL SISTEMA.
Es necesario tener la información del Sistema Eléctrico
de Potencia para determinar las características técnicas de las
subestaciones, como ser:
✓ Niveles de Tensión.
✓ Flujos de Potencia:
– Capacidad del Equipamiento
– Regulación de los Transformadores
– Capacidad de Compensación
– Protecciones eléctricas
✓ Niveles de Corto Circuito.
✓ Estabilidad.
✓ Sobretensiones. Mantenimiento en una Subestación Eléctrica.
Fuente: https://transequipos.com/por-que-realizar-mantenimiento-en-
subestaciones-electricas/
 CONCEPTOS FUNDAMENTALES DE 14

SUBESTACIONES
1.7. DISPOSICIÓN FÍSICA DE
UNA SUBESTACIÓN (LAY-OUT).
En una subestación
es necesario conocer las
distintas zonas que ocuparan
los equipos dependiendo de
sus funciones.
Para esto se requiere realizar
un Lay-Out que es un
bosquejo o diseño preliminar.

Esquema 3D de una Subestación Eléctrica.

Fuente: https://www.alamy.es/foto-equipos-de-energia-electrica-en-
una-subestacion-en-fondo-blanco-ilustracion-3d-176621486.html
 CONCEPTOS FUNDAMENTALES DE 15

SUBESTACIONES
Descripción de Elementos:
1. Transformador Lay-Out de una
Subestación
Eléctrica.
2. Seccionadores Fuente:
http://www.comu
3. Conmutadores de puesta a tierra val.com/blog/ele
mentos-de-una-
4. Transformadores de corriente y subestacion-
voltaje electrica-de-alto-
voltaje.html
5. Interruptores de circuito
6. Descargador de sobretensiones
7. Barras colectoras
8. Pararrayos
9. Portal
10. Edificio de operaciones
CONCEPTOS FUNDAMENTALES DE 16

SUBESTACIONES

Fuente: Diseño de una Subestación Eléctrica Móvil, página 13.

 CONCEPTOS FUNDAMENTALES DE 17

SUBESTACIONES
1.8. DIAGRAMA UNIFILAR.
Un Diagrama Unifilar es una representación gráfica
sencilla de un circuito eléctrico en una sola línea que representa Diagrama Unifilar de
sus componentes mediante símbolos. una Subestación
Eléctrica.
Elementos de la imagen del Diagrama unifilar: Fuente: Elaboración
Propia.
1) Barras (Líneas Primarias)
2) Seccionador
3) Interruptor de Potencia
4) Transformador de 3 devanados
5) Transformador de medida
6) Equipo de Medida (Voltímetro)
7) Telemando
8) Barras (líneas Secundarias)
9) Puesta a Tierra
 CONCEPTOS FUNDAMENTALES DE 18

SUBESTACIONES
1.9. SIMBOLOGÍA.
Se denomina
Simbología Eléctrica a la
representación gráfica Comparación de
Simbología
que se realiza de cada Norma IEC y
ANSI.
elemento de un circuito Fuente:
http://leslimelan
o instalación eléctrica. i.blogspot.com/2
017/08/cuestion
La simbología utilizada ario-de-guia-para-
la.html
para diagramar y
elaborar los planos
eléctricos es la de la
Norma “IEC – 60617”.
CONCEPTOS FUNDAMENTALES DE 19

SUBESTACIONES

Algunas Simbologías según Norma IEC - 60617

Fuente: Norma IEC 60617 – SIMBOLOGÍA, página 38, 55 y 74.
 CONCEPTOS FUNDAMENTALES DE 20

SUBESTACIONES

DUDAS Y PREGUNTAS GRACIAS
