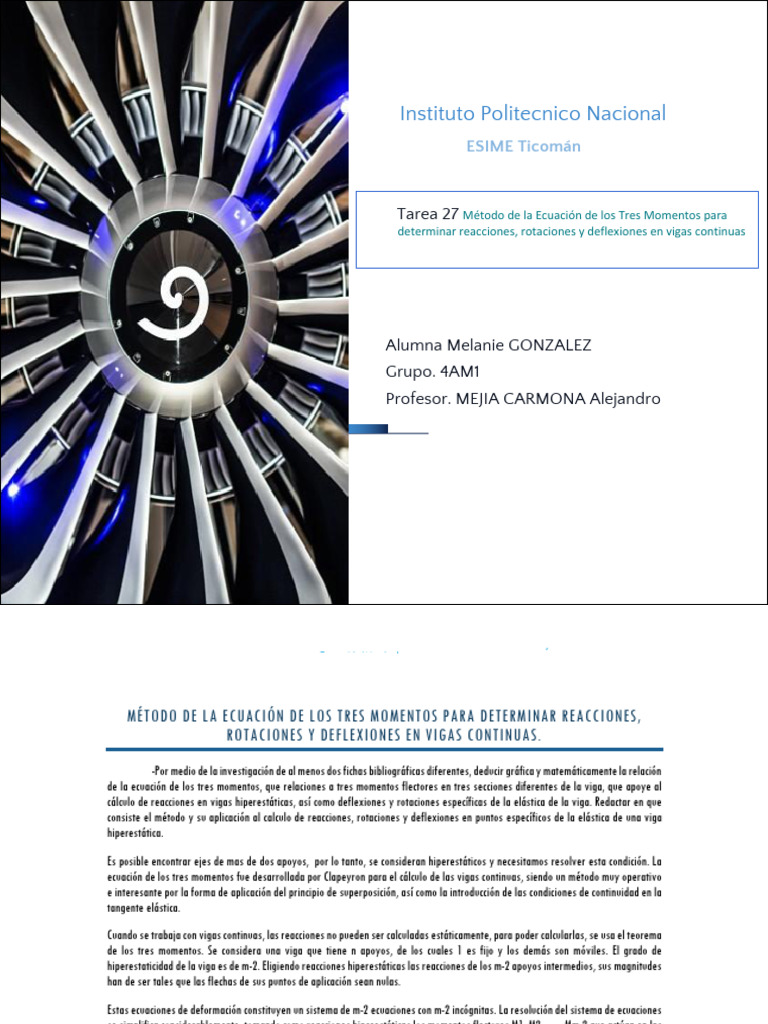

Tarea 27 Método de la Ecuación de los Tres Momentos para

determinar reacciones, rotaciones y deflexiones en vigas continuas

Alumna Melanie GONZALEZ

Grupo. 4AM1
Profesor. MEJIA CARMONA Alejandro
 t
Tarea 26, Método de la ecuación de tres momentos. | Ángeles Chávez Óscar Aarón

MÉTODO DE LA ECUACIÓN DE LOS TRES MOMENTOS PARA DETERMINAR REACCIONES,

ROTACIONES Y DEFLEXIONES EN VIGAS CONTINUAS.
-Por medio de la investigación de al menos dos fichas bibliográficas diferentes, deducir gráfica y matemáticamente la relación
de la ecuación de los tres momentos, que relaciones a tres momentos flectores en tres secciones diferentes de la viga, que apoye al
cálculo de reacciones en vigas hiperestáticas, así como deflexiones y rotaciones específicas de la elástica de la viga. Redactar en que
consiste el método y su aplicación al calculo de reacciones, rotaciones y deflexiones en puntos específicos de la elástica de una viga
hiperestática.

Es posible encontrar ejes de mas de dos apoyos, por lo tanto, se consideran hiperestáticos y necesitamos resolver esta condición. La
ecuación de los tres momentos fue desarrollada por Clapeyron para el cálculo de las vigas continuas, siendo un método muy operativo
e interesante por la forma de aplicación del principio de superposición, así como la introducción de las condiciones de continuidad en la
tangente elástica.

Cuando se trabaja con vigas continuas, las reacciones no pueden ser calculadas estáticamente, para poder calcularlas, se usa el teorema
de los tres momentos. Se considera una viga que tiene n apoyos, de los cuales 1 es fijo y los demás son móviles. El grado de
hiperestaticidad de la viga es de m-2. Eligiendo reacciones hiperestáticas las reacciones de los m-2 apoyos intermedios, sus magnitudes
han de ser tales que las flechas de sus puntos de aplicación sean nulas.

Estas ecuaciones de deformación constituyen un sistema de m-2 ecuaciones con m-2 incógnitas. La resolución del sistema de ecuaciones
se simplifica considerablemente, tomando como reacciones hiperestáticas los momentos flectores M1, M2, …, Mm-2 que actúan en las
secciones transversales correspondientes a los apoyos intermedios. El sistema isostático equivalente esta formado por m-1 vigas
simplemente apoyadas, en cuyos extremos actúan los pares M1, M2, …, Mm-2 sustituyendo las acciones de las ligaduras entre tramos
contiguos. Las magnitudes de estos pares han de ser tales

Las magnitudes de los pares han de ser tales que sean iguales los ángulo girados por las secciones contiguas de estas vigas
simplemente apoyadas, lo que da lugar a m-2 ecuaciones de deformación de la forma:

!!,# = !!%

Y teniendo en cuenta que:

$'%
!& =
&'(

Siendo $′% la fuerza cortante en la sección c y !& el angulo girado por la misma, entonces, la ecuación anterior queda como:

Siendo, en este caso, las fuerza en el apoyo n de las vigas conjugadas de las vigas simplemente apoyadas correspondientes a los
tramos n y n+1. Asi mismo In y In+1 representan los momentos de inercia de los tramos n y n+1 de la viga.

En el caso de vigas con mas de tres apoyos, el teorema se aplica en sucesión a juegos de tres apoyos adyacentes (dos claros), para
obtener un juego de ecuaciones que se pueden resolver simultáneamente para los momentos desconocidos. Se puede usar el teorema
para cualquier combinación de cargas.

Junio de 2021
? 1
 ?
Tarea 26, Método de la ecuación de tres momentos. | Ángeles Chávez Óscar Aarón

Cargas uniformemente distribuidas

en claros adyacentes.:

Cuando w1 y w2 son las cargas

uniformemente distribuidas.

Si se conocen Ma y MC en los extremos de

la viga, Mb se determina de manera directa
con la ecuación:

)) *# + 2)* (*# + *% ) +
+! ,"! +# ,"#
)& *% = − …Ec.1
- -

ILUSTRACIÓN 1, CROQUIS DE UNA VIGA

Para el caso en los dos claros sean iguales y soportan cargas uniformes, se simplifica la ecuación como se muestra a continuación.

0*%
)) + )* + )& = −
2
Con la restricción de que L1 = L2 y W1 = W2.

Cargas concentrados en claro adyacente:

Ilustración 2
1# 2 % 13
)) *# + 2)* (*# + *% ) + )& *% = − (*# − 2% ) − % (*%% − 3% )
*# *%

El caso especial de dos claros iguales que soportan cargas iguales centralmente colocadas, se puede simplificar P1 = P2 = P y
a=b=L/2, obteniendo la ecuación:

31*
)) + 4)* + )& =
4
Combinaciones de cargas uniformemente distribuidas y varias cargas distribuidas.
.! )!
)) *# + 2)* (*# + *% ) + )& *% = −∑ 7 (*# − 2# )8 −
,!
/! *! 0! 1!" 0# ,"#
∑7 (*% − 3# )8 − −
,# - -

oo
Junio de 2021 2
 -
Tarea 26, Método de la ecuación de tres momentos. | Ángeles Chávez Óscar Aarón

BIBLIOGRAFÍA.
Pytel, A., & Singer, F. L. (2008). Resistencia de materiales (Cuarta ed.) (págs.251-258) Alfaomega.

Mott, R. L. (2000). Resistencia de Materiales Aplicada - 3 edición (págs.502-504) Prentice Hall.

Calvo, M., (2012). Desarrollo de software para cálculo a fatiga de ejes según modelos S-N y E-N (Págs. 7-9), Escuela técnica superior de
ingenieros industriales y de telecomunicación. Pamplona
