Instituo Politecnico Nacional

ESIME Ticoman

Safran Aero
Composites

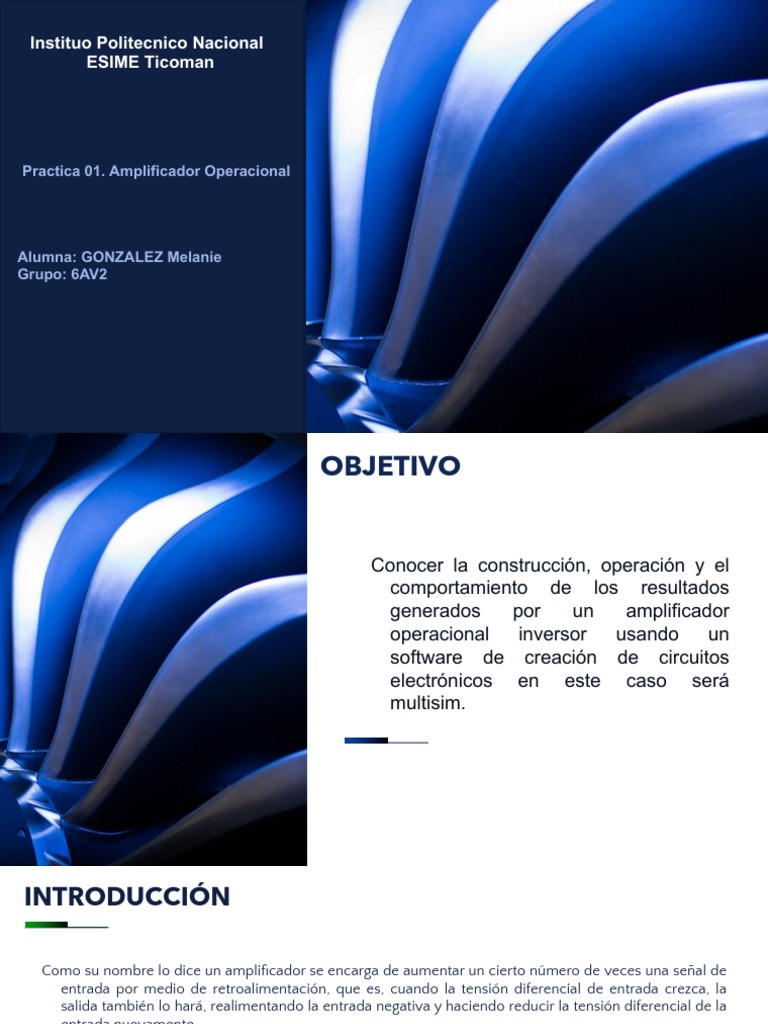

Practica 01. Amplificador Operacional
Safran Aircraft Engine Mexico

July 22
Alumna: GONZALEZ Melanie
Grupo: 6AV2
OBJETIVO

Conocer la construcción, operación y el

comportamiento de los resultados
generados por un amplificador
operacional inversor usando un
software de creación de circuitos
electrónicos en este caso será
multisim.
 C2 - Confidential

INTRODUCCIÓN

Como su nombre lo dice un amplificador se encarga de aumentar un cierto número de veces una señal de
entrada por medio de retroalimentación, que es, cuando la tensión diferencial de entrada crezca, la
salida también lo hará, realimentando la entrada negativa y haciendo reducir la tensión diferencial de la
entrada nuevamente.
Por otro lado, tenemos al inversor que es un dispositivo que cambia o transforma una tensión de entrada
de corriente continua a una tensión simétrica de salida (senoidal, cuadrada o triangular) de corriente
alterna, con la magnitud y frecuencia deseada por el usuario o el diseñador.

Al juntar los dos anteriores dispositivos obtenemos el Amplificador Operacional inversor también llamado
OpAmp, el cual es un circuito integrado. Su principal función es amplificar el voltaje con una entrada de
tipo diferencial para tener una salida amplificada y con referencia a tierra, lo podemos encontrar sin o
con el inversor, lo único que cambia es que si lo tenemos podemos tener salida tanto de A.C. y/o D.C.

3
This document and the information therein are the property of Safran. They must not be copied or communicated to a third party without the prior written authorization of Safran
 C2 - Confidential

MARCO TEORICO

El amplificador operacional funciona comparando el

voltaje en su entrada positiva con la tensión en su
entrada negativa.

Si la diferencia es positiva, la salida es positiva y si la

diferencia es negativa se bascula a negativa.
Si las entradas son iguales, las salidas del amplificador
son cero encendiendo los dos bombillos.
A partir de esta configuración básica, podemos hacer
variantes con divisores de voltaje que retroalimenten
parte de la señal de salida a la entrada obteniendo
las otras formas de trabajo de los operacionales.
Se muestra el diagrama correspondiente a un OpAmp.

4
This document and the information therein are the property of Safran. They must not be copied or communicated to a third party without the prior written authorization of Safran
 C2 - Confidential

MARCO TEORICO

Unos sencillos pasos para entender el funcionamiento del OpAmp:

Sabemos que, al tener una impedancia de entrada infinita, no habrá corriente entrando a los
pines de entrada del OpAmp. Eso quiere decir que la corriente que pasa por ambos
resistores es la misma.
También sabemos que en la entrada inversora (-) tenemos 0 V, es una masa virtual. Por
tanto, la caída de tensión en Ri es exactamente.Por ley de ohm:

Y de la misma manera, pero en la otra resistencia, el voltaje a través de Rf es –Vout

la ganancia en lazo cerrado queda:

5
This document and the information therein are the property of Safran. They must not be copied or communicated to a third party without the prior written authorization of Safran
CALCULO TEORICO
Datos:
𝑹𝟑=𝟏𝟎𝒌Ω
𝑹𝟏=𝟏𝒌Ω
𝑽𝟏=𝟏𝑽𝒑𝒑
Sustituyendo se tiene :
𝑹𝟑 =𝟏𝟎𝒌Ω (−𝟏𝑽𝒑𝒑)=−𝟏𝟎𝑽𝒑𝒑
𝟏𝒌Ω
Un valor negativo indica un desfase de 180° obtenidos de forma práctica.
CIRCUITO
 C2 - Confiden/al

DESARROLLO

Para la simulacion del circuito para esta practica se hizo

uso uso del software PROTEUS 8.13 en el cual se
simulo un circuito de un amplificador operacional
inversor, de tal manera que , se colocan los
componentes del circuito y se realiza el cableado (Ver
Imagen).

8
This document and the information therein are the property of Safran. They must not be copied or communicated to a third party without the prior written authorization of Safran
 C2 - Confiden/al

Se conecta el osciloscopio y se corre la simulación. Se

pueden observar los resultados . En el osciloscopio se
pueden visualizar tanto:
Onda Senoidial
Onda Cuadrada
La onda color amarilla es la onda original, y la azul es la
resultante del circuito.
Visualmente es claro que el circuito desfasó la onda 180 y
que aumentó su voltaje.
Se lee que el voltaje del canal A el resultante 10.0 V, y el
original es 1.000 V. Es decir, aumentó 10 veces
Onda Cuadrada

9
This document and the information therein are the property of Safran. They must not be copied or communicated to a third party without the prior written authorization of Safran
 C2 - Confiden/al

Se conecta el osciloscopio y se corre la simulación. Se

pueden observar los resultados . En el osciloscopio se
pueden visualizar tanto:
Onda Senoidial
Onda Cuadrada
La onda color amarilla es la onda original, y la azul es la
resultante del circuito.
Visualmente es claro que el circuito desfasó la onda 180 y
que aumentó su voltaje.
Se lee que el voltaje del canal A el resultante 10.0 V, y el
original es 1.000 V. Es decir, aumentó 10 veces Onda Senoidial

10
This document and the information therein are the property of Safran. They must not be copied or communicated to a third party without the prior written authorization of Safran
RESULTADOS

Método Entrada (Voltaje) Salida (Voltaje)

Software 1 Vpp 10
Calculo 1 Vpp - 10
Teorico

Interpretación.
Se puede visualizar que los resultados de Salida de
Voltaje son similares, pero en ellos existiendo una
variacion negativa o nula.
Referencias

• Boylestad, R. L., & Nashelsky, L. (2003). Electrónica: teoría de circuitos y

dispositivos electrónicos. PEARSON educación.

• https://mielectronicafacil.com/analogica/amplificador-inversor/#page-
content

• García, V. (2010, 9 noviembre). El Amplificador Operacional – Electrónica

Práctica Aplicada. ELECTRÓNICA PRÁCTICA APLICADA.
https://www.diarioelectronicohoy.com/blog/el-amplificador-operacional
