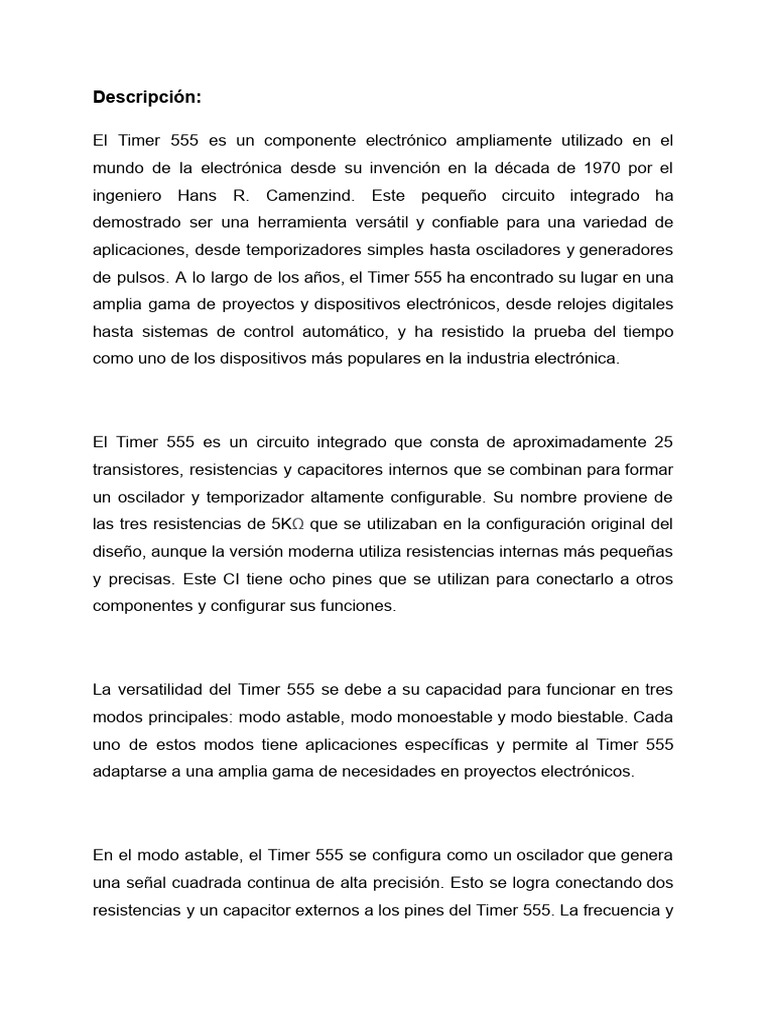

Descripción:

El Timer 555 es un componente electrónico ampliamente utilizado en el

mundo de la electrónica desde su invención en la década de 1970 por el
ingeniero Hans R. Camenzind. Este pequeño circuito integrado ha
demostrado ser una herramienta versátil y confiable para una variedad de
aplicaciones, desde temporizadores simples hasta osciladores y generadores
de pulsos. A lo largo de los años, el Timer 555 ha encontrado su lugar en una
amplia gama de proyectos y dispositivos electrónicos, desde relojes digitales
hasta sistemas de control automático, y ha resistido la prueba del tiempo
como uno de los dispositivos más populares en la industria electrónica.

El Timer 555 es un circuito integrado que consta de aproximadamente 25

transistores, resistencias y capacitores internos que se combinan para formar
un oscilador y temporizador altamente configurable. Su nombre proviene de
las tres resistencias de 5KΩ que se utilizaban en la configuración original del
diseño, aunque la versión moderna utiliza resistencias internas más pequeñas
y precisas. Este CI tiene ocho pines que se utilizan para conectarlo a otros
componentes y configurar sus funciones.

La versatilidad del Timer 555 se debe a su capacidad para funcionar en tres

modos principales: modo astable, modo monoestable y modo biestable. Cada
uno de estos modos tiene aplicaciones específicas y permite al Timer 555
adaptarse a una amplia gama de necesidades en proyectos electrónicos.

En el modo astable, el Timer 555 se configura como un oscilador que genera

una señal cuadrada continua de alta precisión. Esto se logra conectando dos
resistencias y un capacitor externos a los pines del Timer 555. La frecuencia y
el ciclo de trabajo de la señal de salida se pueden ajustar según las
necesidades del proyecto. Esta función se utiliza comúnmente en
aplicaciones de temporización, como parpadeo de LEDs, generación de tonos
y pulsos para control de motores.

El modo monoestable convierte el Timer 555 en un temporizador. Cuando se

aplica un pulso de disparo al pin de disparo (TRIG), el Timer 555 genera un
pulso de salida de duración ajustable en el pin de salida (OUT). La duración
del pulso de salida se controla mediante una resistencia y un capacitor
externos. Este modo se utiliza en aplicaciones donde se requiere un retardo o
un temporizador de duración fija, como en sistemas de control de acceso,
generadores de pulso único y sistemas de bloqueo de tiempo.

En el modo biestable, el Timer 555 se utiliza como un interruptor de

encendido/apagado. El pin de disparo (TRIG) y el pin de umbral (THRS) se
conectan para formar un flip-flop y, cuando se aplica un pulso de disparo, el
estado de salida cambia de alto a bajo o de bajo a alto, dependiendo de la
configuración. Esto se utiliza en aplicaciones como interruptores de botón
pulsador, inversores de estado y contadores binarios.

El Timer 555 es conocido por su facilidad de uso y versatilidad, lo que lo hace

un componente atractivo tanto para principiantes como para expertos en
electrónica. Su amplia disponibilidad y bajo costo lo convierten en una opción
popular para proyectos de bricolaje y prototipos electrónicos. Además, su
rango de voltaje de operación típicamente abarca desde 4.5V hasta 15V, lo
que lo hace compatible con la mayoría de las fuentes de alimentación
estándar.
Características:

1. Alimentación: El Timer 555 generalmente se alimenta con una tensión

de alimentación (Vcc) que varía típicamente de 4.5V a 15V, aunque
versiones específicas pueden tener un rango de voltaje diferente.

2. Modos de Operación: El Timer 555 es capaz de operar en tres modos

principales:

Astable (Oscilador): Genera una señal de salida continua en

forma de onda cuadrada.

Monoestable (Temporizador): Genera un pulso de duración

ajustable en respuesta a un pulso de disparo.

Biestable (Flip-flop): Actúa como un flip-flop con dos estados

estables.

3. Precisión: El Timer 555 ofrece una precisión aceptable para muchas

aplicaciones, pero su precisión absoluta puede depender de la calidad
de los componentes externos utilizados en su configuración.
Típicamente, la precisión está en el rango del 1 al 2 por ciento.

4. Salida: La señal de salida del Timer 555 puede ser de tipo push-pull (la
salida puede entregar tanto voltaje alto como voltaje bajo) o de tipo
colector abierto (requiere una resistencia pull-up externa para
proporcionar el voltaje alto).
5. Pines: El Timer 555 generalmente tiene 8 pines:

Pins 1 y 8: Tierra (GND) y Vcc (alimentación).

Pin 2: Trigger (Disparo).

Pin 3: Salida (Output).

Pin 4: Reset (Reinicio).

Pin 5: Control Voltage (Control de voltaje).

Pin 6: Threshold (Umbral).

Pin 7: Discharge (Descarga).

6. Rango de Temperatura: El Timer 555 suele funcionar dentro de un

rango de temperatura que va desde -55°C hasta 125°C, dependiendo
de la versión y del fabricante.

7. Baja Corriente de Reposo: El Timer 555 tiene una baja corriente de

reposo cuando no está activo, lo que lo hace adecuado para
aplicaciones de bajo consumo de energía.

8. Versatilidad: El Timer 555 es versátil y se utiliza en una amplia

variedad de aplicaciones, incluyendo generadores de pulsos,
temporizadores, osciladores, controladores de motores, generadores
de tonos, etc.
9. Fácil configuración: Es relativamente sencillo de configurar mediante
componentes externos, como resistencias y capacitores, para
adaptarse a las necesidades específicas de una aplicación.

10. Disponibilidad: El Timer 555 está ampliamente disponible y se

produce en una variedad de versiones y fabricantes, lo que lo hace
fácilmente accesible en la mayoría de las tiendas de electrónica.
Símbolo y descripción de terminales:

● Terminal 1 - Tierra (GND): Esta terminal se conecta a tierra o al polo

negativo de la fuente de alimentación. Es la referencia de voltaje cero
para el Timer 555 y otros componentes conectados al circuito.

● Terminal 2 - Disparo (Trigger): Esta terminal se utiliza para iniciar el

temporizador en el modo monoestable (one-shot) cuando se aplica un
pulso negativo (bajo) en este pin. El temporizador comenzará su cuenta
regresiva cuando se reciba un pulso en este pin.

● Terminal 3 - Salida (Output): Esta terminal proporciona la señal de

salida del Timer 555, que puede ser una señal cuadrada en el modo
 astable o un pulso en el modo monoestable. La forma y la duración de
esta señal depende de la configuración del circuito.

● Terminal 4 - Reinicio (Reset): Este pin se utiliza para restablecer el

temporizador cuando se aplica un pulso bajo. En algunos casos, se
puede utilizar para detener el temporizador antes de que alcance su
finalización programada.

● Terminal 5 - Control de voltaje (Control): Esta terminal se utiliza para

proporcionar un voltaje de control (Voltage Control) que puede ser
utilizado para modular el tiempo en el que el temporizador 555 opera.
En la mayoría de las aplicaciones, se conecta a la fuente de
alimentación, pero se puede utilizar para ajustar la velocidad de
oscilación en el modo astable.

● Terminal 6 - Umbral (Threshold): Este pin establece el punto en el

cual el temporizador 555 cambia su estado de salida. Cuando la
tensión en el pin Threshold alcanza el umbral (Threshold), el
temporizador cambia de estado. En el modo astable, esto afecta al ciclo
de trabajo de la señal de salida.

● Terminal 7 - Descarga (Discharge): Este pin está conectado

internamente a un transistor de descarga. En el modo astable y
monoestable, se utiliza para descargar el capacitor de temporización
cuando es necesario, lo que influye en la duración de los pulsos
generados por el Timer 555.
● Terminal 8 - Fuente de alimentación (Vcc): Esta terminal se utiliza
para proporcionar la fuente de alimentación al Timer 555. Se conecta a
un voltaje positivo que generalmente oscila entre 4.5V y 15V,
dependiendo de las especificaciones del componente. Es esencial para
el funcionamiento adecuado del Timer 555 y de cualquier circuito
asociado.
Diagrama interno:

● Comparador 1:

Entradas: El Comparador 1 del Timer 555 tiene dos entradas:

Threshold (Umbral, pin 6) e Inverting Input (Entrada Inversora, pin 2).

Función: Este comparador compara constantemente la tensión en el

pin 6 con la tensión en el pin 2. Si la tensión en el pin 2 es menor que la
tensión en el pin 6, la salida del Comparador 1 se establecerá en un
estado alto (alto voltaje); de lo contrario, la salida será baja (bajo
voltaje).

Uso en el modo astable: En el modo astable del Timer 555, el

Comparador 1 se utiliza para determinar cuándo el temporizador debe
cambiar de su estado alto a su estado bajo y viceversa. Esto afecta
 directamente al ciclo de trabajo de la señal de salida cuadrada
generada por el Timer 555.

● Comparador 2:

Entradas: El Comparador 2 del Timer 555 tiene dos entradas: Trigger

(Disparo, pin 2) y Threshold (Umbral, pin 6).

Función: El Comparador 2 compara constantemente la tensión en el

pin 6 con la tensión en el pin 2. Si la tensión en el pin Trigger es menor
que la tensión en el pin 6, la salida del Comparador 2 se establecerá en
un estado alto; de lo contrario, la salida será baja.

Uso en el modo monoestable: En el modo monoestable, el

Comparador 2 juega un papel crucial. Cuando se aplica un pulso de
disparo al pin 2, el Comparador 2 compara la tensión en Trigger con la
tensión en 6. Si 2 es menor que 6, la salida del Comparador 2 se
establece en un estado alto, lo que inicia el temporizador. El
temporizador comenzará a contar y, después de un tiempo predefinido,
su salida cambiará de estado.

● Output stage: El término "output stage" en el Timer 555 se traduce al

español como "etapa de salida." La etapa de salida en el Timer 555 se
refiere a la parte del circuito integrado que controla la señal de salida
en función de la configuración y el modo de operación del Timer 555.

En el Timer 555, la etapa de salida es la que determina si la señal de

salida está en un estado alto (alto voltaje) o en un estado bajo (bajo
voltaje) en un momento dado. Dependiendo del modo de operación
 (astable, monoestable o biestable) y de cómo se haya configurado el
temporizador, la etapa de salida cambiará la señal de acuerdo con las
condiciones establecidas, lo que puede incluir la generación de pulsos,
la oscilación de una señal cuadrada u otras acciones específicas.

● Flip flop: Un flip-flop, en español también conocido como biestable o

multivibrador flip-flop, es un dispositivo electrónico utilizado en
electrónica digital y circuitos lógicos para almacenar un solo bit de
información, es decir, un valor binario que puede ser 0 o 1. Los flip-flops
son componentes básicos en la construcción de registros, memorias y
otros elementos de almacenamiento en circuitos digitales.

Un flip-flop es un tipo de dispositivo secuencial, lo que significa que su

salida depende tanto de las entradas actuales como de las entradas
anteriores. Los flip-flops tienen dos estados estables, de ahí su nombre:
"flip" y "flop," que corresponden a los valores lógicos 1 y 0,
respectivamente.

Existen varios tipos de flip-flops, los más comunes incluyen:

● Flip-flop RS (Set-Reset): Tiene dos entradas principales, S (Set)

y R (Reset), que permiten establecer y restablecer el estado del
flip-flop. Dependiendo de las combinaciones de entradas, puede
estar en uno de los cuatro estados posibles: "Set", "Reset", "No
cambia" o "Prohibido."
● Flip-flop D (Data): Tiene una entrada de datos (D) y una entrada
de reloj (CLK). El estado del flip-flop D se cambia al valor de la
entrada D en el flanco de subida o bajada del reloj, dependiendo
del tipo de flip-flop D utilizado (positivo o negativo en el flanco).

● Flip-flop JK: Similar al RS, pero con dos entradas adicionales, J

(Jack) y K (Kilby), que permiten un control más preciso de su
funcionamiento. Puede tener más estados estables que un RS,
dependiendo de las entradas.

● Flip-flop T (Toggle): Tiene una entrada de "toggle" (T) que

cambia el estado del flip-flop en cada pulso de reloj, alternando
entre 0 y 1.
Funcionamiento:

El temporizador 555 tiene tres modos de funcionamiento: modo astable

(oscilador libre), modo monoestable (oscilador monoestable) y modo biestable
(flip-flop).

● 1. Modo astable (oscilador libre): En este modo, el temporizador 555

genera una salida continua de pulsos cuadrados. Se puede ajustar la
duración de los pulsos ON y OFF a través de dos resistencias (R1 y
R2) y un capacitor (C). La fórmula para calcular la frecuencia de los
pulsos es: Frecuencia = 1.44 / ( (R1 + 2 * R2) * C ).

● 2. Modo monoestable (oscilador monoestable): En este modo, el

temporizador 555 genera un único pulso de duración ajustable cuando
se activa. El tiempo de duración del pulso está determinado por una
resistencia (R) y un capacitor (C). La fórmula para calcular la duración
del pulso es: Duración = 1.1 * R * C.

● 3. Modo biestable (flip-flop): En este modo, el temporizador 555 actúa

como una memoria de estados con dos salidas estables, lo que
significa que puede "recordar" su estado actual. Se utiliza una entrada
de activación para cambiar entre los dos estados, que están
determinados por una resistencia (R) y una resistencia de
realimentación (R2). Cuando la entrada de activación cambia de
estado, el temporizador 555 cambia su salida.

Estos tres modos de funcionamiento del temporizador 555 permiten una

variedad de aplicaciones, como luces intermitentes, sirenas, moduladores de
frecuencia, controladores de velocidad, temporizadores de retardo, entre
otros
Aplicaciones:

● Generador de Pulsos y Temporizadores: El Timer 555 se utiliza para

crear pulsos y señales de temporización precisas. Esto es útil en
aplicaciones como temporizadores de retardo, sistemas de control de
acceso, generadores de pulsos para controlar motores y dispositivos de
encendido y apagado.

● Osciladores y Generadores de Tono: En el modo astable, el Timer

555 puede funcionar como un oscilador para generar señales de onda
cuadrada. Esto se usa en generadores de tonos para producir sonidos
audibles, timbres de alarma y otras aplicaciones de señalización.

● Control de Velocidad de Motores: El Timer 555 se puede utilizar en

conjunto con circuitos de control para regular la velocidad de motores
de corriente continua (DC) y otros dispositivos electromecánicos.

● Luces Intermitentes y Parpadeantes: Se utiliza en circuitos de luces

parpadeantes, como luces de advertencia y decorativas, para crear
patrones intermitentes.

● Generadores de Pulsos PWM (Modulación por Ancho de Pulso): Se

utiliza en aplicaciones de control de potencia, como reguladores de
brillo de LED, para ajustar la intensidad luminosa mediante la
modulación del ancho de pulso.
● Relojes y Temporizadores Digitales: El Timer 555 puede utilizarse en
la base de circuitos para crear relojes y temporizadores digitales
sencillos.

● Monostables para Debouncing: Se usa para eliminar rebotes en

interruptores y botones en sistemas electrónicos, garantizando que se
registre un solo pulso limpio cuando se presiona un botón.

● Generadores de Pulsos para Electrónica de Comunicaciones: Se

utiliza en aplicaciones como la generación de pulsos de sincronización
en sistemas de comunicaciones y transmisores de radio.

● Sistemas de Control Automático: En aplicaciones de control

automático, como sistemas de control de temperatura y reguladores, el
Timer 555 se utiliza para generar señales de temporización críticas.

● Circuitos de Bloqueo de Tiempo: Se utiliza en aplicaciones de

seguridad, como sistemas de bloqueo de tiempo, donde se requiere un
tiempo de espera antes de desactivar una alarma o permitir el acceso.
2 ejemplos oscilador astable:
Oscilador astable de 10 segundos. C1= 4.7μF

Diagrama:

t1=70% t2=30%

Fórmulas:
F=1/T = 1/10 = 0.1 seg

T= 1/F= 1/0.1= 10 seg

T= t1+t2= 7+3= 10 seg

t1= 70%100(10 seg)= 7 seg

t2= 30%100(10 seg)= 3 seg

R2= t2/0.693C1= 3/0.693(4.7*10-6)= 921,064.75Ω

R1= t1/0.693C1-R2= 7/0.693(4.7*10-6)-921,064.75= 1,228,086.33Ω

R1: 921,064.75Ω
R2: 1,228,086.33Ω
C1: 4.7μF
C2: 10nF
t1: 7 segundos
t2: 3 segundos
T: 10 segundos
F: 0.1 segundo
Oscilador astable de 15 segundos. C1= 4.7μF
Diagrama:

t1=70% t2=30%

Fórmulas:
F= 1/T= 1/15= 0.066 seg
T= 1/F= 0.066= 15seg

t1= 70%/100(15seg)= 10.5seg

t2= 30%/100(15seg)= 4.5seg

R2= t2/0.693C1= 4.5/0.693(4.7*10-6)= 1,381,597.12Ω

R1= t1/0.693C1-R2= 10.5/0.693(4.7*10-6)= 1,842,129.5Ω

R1: 1,842,129.5Ω
R2: 1,381,597.12Ω
C1: 4.7μF
C2: 10nF
t1: 10.5 segundos
t2: 4.5 segundos
F: 0.066 segundos
T: 15 segundos
2 ejemplo oscilador monoestable:
Monoestable de 1 segundo. C1= 4.7μF
Diagrama:

Fórmulas:
T= 0.693*R*C1
T= 0.693*307021.58*4.7(10-6)= 0.99 seg
R= 1/0.693*C1= 1/0.693(4.7*10-6)= 307,021.58Ω

T: 1 segundo
C1: 4.7μF
C2: 10nF
R: 307,021.58Ω
Monoestable de 10 segundos. C1= 100μF
Diagrama:

Fórmulas:
T= 0.693*R*C1
T= 0.693*144300.14*100(10-6)= 9.99 seg
R= 10/0.693(100*10-6)= 144,300.14Ω

T: 10 segundos
C1: 100μF
C2: 10nF
R: 144,300.14Ω
Bibliografía:

● (s.a.). (2022). Timer 555. Industrias GSL. Extraído de:

https://industriasgsl.com/blogs/automatizacion/timer-555

● (s.a.).(2018, 10 diciembre). Circuito Integrado LM555 Oscilador Astable.

Extraído de:
https://hetpro-store.com/TUTORIALES/oscilador-de-frecuencia/amp/

● Marin, J. L. (s. f.). Teoría del 555. Extraído de:

https://www.uv.es/marinjl/electro/555.htm

● (s.a.).(s. f.). Multivibrador astable.Extraído de:

https://ikastaroak.ulhi.net/edu/es/IEA/ELEC/ELEC09/es_IEA_ELEC09_
Contenidos/website_43_multivibrador_astable.html

● Paguayo, M. (2022). Tutorial y circuitos del temporizador 555 - MCI

Capacitación. MCI Capacitación. Extraído de:
https://cursos.mcielectronics.cl/2022/08/14/tutorial-y-circuitos-del-tempo
rizador-555/

● Schlieper, T. (s. f.). Circuitos astables, monoestables y biestables.

prezi.com. Extraído de:
https://prezi.com/njo-f1lzpqi4/circuitos-astables-monoestables-y-biestabl
es/
