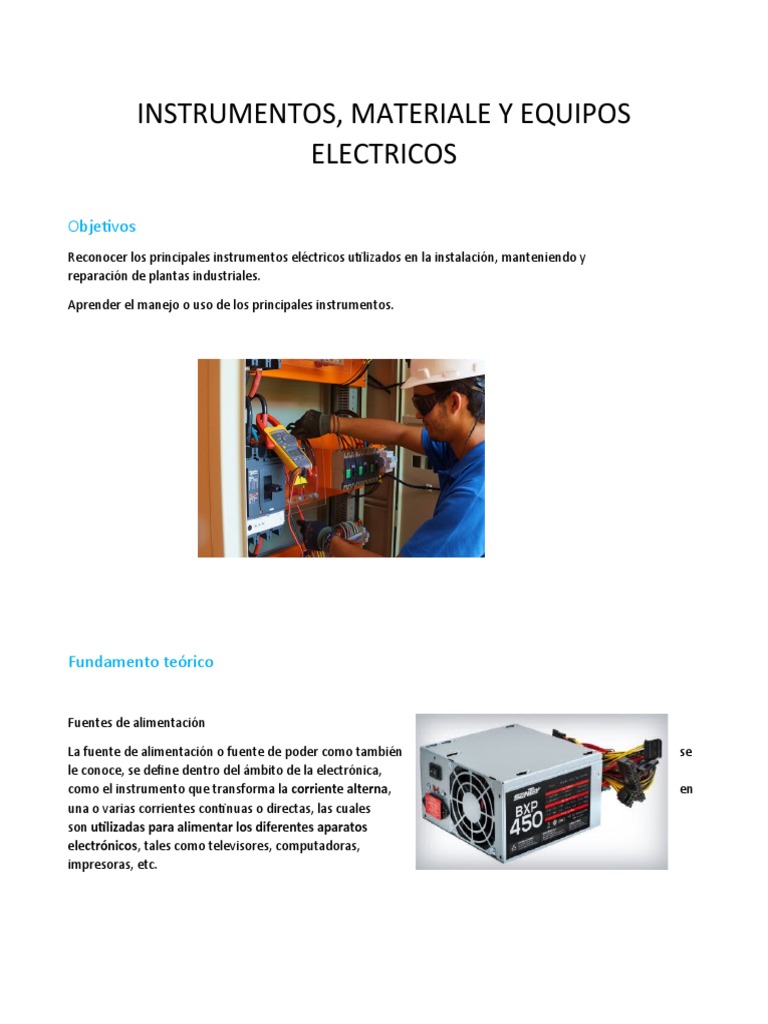

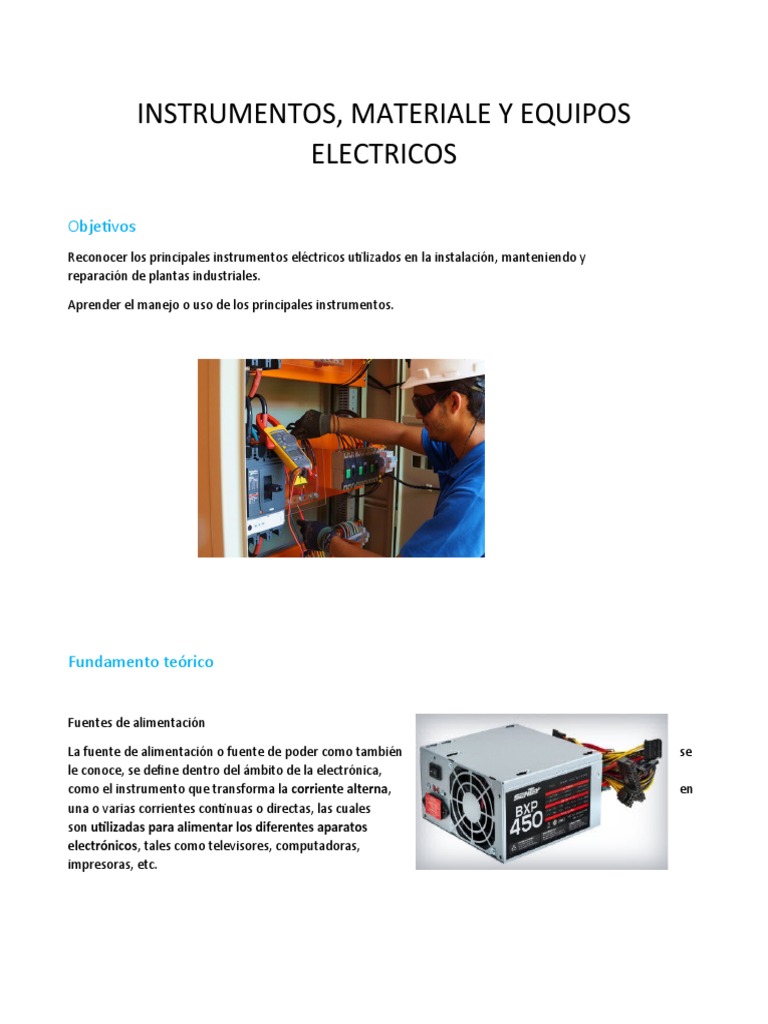

INSTRUMENTOS, MATERIALE Y EQUIPOS

ELECTRICOS

Objetivos
Reconocer los principales instrumentos eléctricos utilizados en la instalación, manteniendo y
reparación de plantas industriales.

Aprender el manejo o uso de los principales instrumentos.

Fundamento teórico

Fuentes de alimentación

La fuente de alimentación o fuente de poder como también se


le conoce, se define dentro del ámbito de la electrónica,
como el instrumento que transforma la corriente alterna, en
una o varias corrientes continuas o directas, las cuales
son utilizadas para alimentar los diferentes aparatos
electrónicos, tales como televisores, computadoras,
impresoras, etc.
Los pasos esenciales que cumple la fuente son cuatro:

1. Transformación. Allí se  consigue reducir la tensión de entrada a la fuente (220 v o 125 v), que
son las que suministra la red eléctrica. Allí participa un transformador en bobina. La salida de
este proceso generará de 5 a 12 voltios.
2. Rectificación. Tiene el objetivo de asegurar que no se produzcan oscilaciones de voltaje en el
tiempo. Se intenta con esta fase pasar de corriente alterna a corriente continua a través de un
componente que se llama puente rectificador o de Graetz. Esto permite que el voltaje no baje
de 0 voltios, y siempre se mantenga por encima de esta cifra.
3. Filtrado. En esta fase se aplana al máximo la señal, eso se consigue con uno o varios
condensadores, que retienen la corriente y la dejan pasar lentamente, con lo que se logra el
efecto deseado.
4. Estabilización. Cuando se dispone ya de la señal continua y casi del todo plana, solo resta
estabilizarla por completo.

Resistencia
Es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado,
atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones. Cualquier
dispositivo o consumidor conectado a un circuito eléctrico representa en sí una carga, resistencia u
obstáculo para la circulación de la corriente eléctrica.

Algunos tipos de resistencia:

RESISTENCIAS DE CAPA DE CARBÓN


En este
tipo de
resistencias, la fabricación está basada en el depósito de la composición resistiva sobre un cuerpo
tubular formado por materiales vítreos cerámicos.

Como características más importantes:

-Elevado coeficiente de temperatura.

-Soportan mal las sobrecargas.

-Ruido y coeficiente de tensión prácticamente nulos.

Resistores bobinados de potencia:


Son robustos y se utilizan en circuitos de alimentación, como
divisores de tensión. Están formados por un soporte de porcelana
o aluminio aglomerado, sobre el que se devana el hilo resistivo. La
protección la aporta el proceso final de cementado o vitrificado
externo. Las tolerancias son inferiores al 10 % y su tensión de
ruido es prácticamente despreciable. Para garantizar su fiabilidad
es conveniente que el diámetro no sea excesivo y que no se
utilicen a más del 50 % de su potencia nominal.

Resistencias ajustables:

Disponen de tres terminales, dos extremos y uno común, pudiendo variarse la resistencia (hasta su valor
máximo), entre el común y cualquiera de los dos extremos. Son de baja potencia nominal.

Resistencia variable (potenciómetro):


Su estructura es semejante a la de los resistores ajustables, aunque la disipación de potencia es
considerablemente superior. Se utilizan básicamente para el control exterior de circuitos complejos.
Los potenciómetros pueden variar su resistencia de forma lineal (potenciómetros lineales) o
exponencial (potenciómetros logarítmicos).

Condensador:
Un condensador, también llamado capacitor, es un componente eléctrico que almacena carga eléctrica, para
liberarla posteriormente. También se suele llamar capacitor eléctrico. En la siguiente imagen vemos varios tipos
diferentes.

 Recuerda que la carga eléctrica es la cantidad de electricidad. Si no tienes claro lo que es la carga o
quieres saber más sobre carga y otras magnitudes
Almacenamiento de la Carga el Condensador

Para almacenar la carga eléctrica, utiliza dos placas o superficies conductoras en forma de láminas
separadas por un material dieléctrico (aislante). Estas placas son las que se cargarán eléctricamente
cuando lo conectemos a una batería o a una fuente de tensión. Las placas se cargarán con la
misma cantidad de carga (q) pero con distintos signos (una + y la otra -). Una vez cargado ya
tenemos entre las dos placas una d.d.p o tensión, y estará preparado para soltar esta carga cuando lo
conectemos a un receptor de salida.

Protoboard:
El protoboard o breadbord: Es una especie de tablero con orificios, en la cual se pueden insertar componentes
electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar
con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.

Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:

A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos
integrados.

B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses
positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión
física entre ellas. La fuente de poder generalmente se conecta aquí.
C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas
rosas.

Galvanómetro
Instrumentos principales en la detección y medición de la corriente. Se basan en las interacciones entre una
corriente eléctrica y un imán. El mecanismo del galvanómetro está diseñado de forma que un imán permanente
o un electroimán produce un campo magnético, lo que genera una fuerza cuando hay un flujo de corriente en
una bobina cercana al imán.

Voltímetro
Es el instrumento que mide el valor de la tensión. Su unidad básica de medición es el Voltio (V) con sus
múltiplos: el Mega voltio (MV) y el Kilovoltio (KV) y sub.-múltiplos como el mili voltio (m V) y el micro voltio. Sus
características son también parecidas a las del galvanómetro, pero con una resistencia en serie.

Dicha resistencia debe tener un valor elevado para limitar la corriente hacia el voltímetro cuando circule la
intensidad a través de ella.
Amperímetro
Es el instrumento que mide la intensidad de la
Corriente Eléctrica. Su unidad de medida es el
Amperio y sus Submúltiplos, el miliamperio y el
micro-amperio. Los usos dependen del tipo de
corriente, ósea, que cuando midamos Corriente
Continua, se usara el amperímetro de bobina
móvil y cuando usemos Corriente Alterna,
usaremos el electromagnético.
Conocer la cantidad de corriente que circula por
un conductor en todo momento, y ayuda al buen
funcionamiento de los equipos, detectando alzas y
bajas repentinas durante el funcionamiento.
El amperímetro de C.C puede medir C.A
rectificando la corriente, esta función se puede
destacar en un Multímetro.
En términos básicos el Amperímetro es un simple Galvanómetro con una resistencia paralela llamada
Shunt.

Multitester
Es un arreglo de los circuitos del Voltímetro y del Amperímetro, pero con una batería y una resistencia. Dicha
resistencia es la que ajusta en cero el instrumento en la escala de los Ohmios cuando se cortocircuitan los
terminales. En este caso, el voltímetro marca la caída de voltaje de la batería y si ajustamos la resistencia
variable, obtendremos el cero en la escala. Generalmente, estos instrumentos se venden en forma de
Multímetro el cual es la combinación del amperímetro, el voltímetro y el Ohmímetro juntos.
4 Relación de equipos, materiales e instrumentos

 Equipos

Fuentes de alimentación

 Materiales:

Resistencia

Condensador

Potenciómetro

Protoboard

 Instrumentos:

Galvanómetro

Voltímetro

Amperímetro

Multitester
5 cálculos y resultados
- Cuestionario
1 ¿Cuáles son las principales normas de seguridad en el laboratorio?

Las normas básicas de seguridad son un conjunto de medidas destinadas a proteger la salud de todos, prevenir
accidentes y promover el cuidado del material de los laboratorios.
Son  un  conjunto  de  prácticas  de  sentido  común:  el  elemento  clave  es  la  actitud responsable y la
concientización de todos

1.      NORMAS GENERALES.

1.1 Al ingresar al laboratorio, los usuarios / estudiantes asumirán los riesgos implícitos en la tarea que allí se
desarrollará y serán responsables de tomar los recaudos específicos y en correspondencia con la instrucción de
seguridad entregada.

1.2 Si durante el desarrollo del curso se programase alguna práctica, que pudiera presentar algún riesgo
potencial en la seguridad, el Profesor o el Ayudante dará las instrucciones y recomendaciones del caso, pero
ningún alumno estará autorizado para modificar, en manera alguna, el experimento al menos que tenga
autorización expresa de su profesor.

1.3 Cuando no esté seguro del manejo u operación de un equipo, solicite ayuda a su Profesor, Ayudante o en
última instancia al Encargado de Laboratorio. También puede solicitar al Encargado los Manuales de Operación
de los equipos que se encuentran en la Bodega.

1.4 Ningún equipo del Laboratorio puede ser abierto, movido, desconectado o alterado en ninguna forma.

2 ¿Cuál es la clasificación de los instrumentos eléctricos, según el principio de


funcionamiento? Hable de cada uno de ellos.

Por su funcionamiento se clasifican en:

 MAGNETCOS

 ELECTROMAGNETICOS

 VIBRACION

 TERMICOS
 ELECTRONICOS

3 ¿Cuál es la simbología eléctricas utilizada en los instrumentos eléctricos? Confeccione


una tabla.

Zócalo de conexión para medir


Cx temperatura

Borne de conexión o Jack negativo


COM
4 Aclare los conceptos de: Medición, exactitud, precisión, grado de precisión,
resolución, sensibilidad voltimetrica, sensibilidad amperimetrica. Según Electrotecnia.

a) Medición: Es comparar una magnitud desconocida con otra conocida que se toma como unidad.

b) Sensibilidad: se define como el cociente entre la desviación de la aguja indicadora medida en grados y la
variación de la magnitud que se está midiendo. Esta cualidad es específica de los aparatos analógicos.

c) Precisión: la precisión de un aparato de medida, está íntimamente relacionada con su calidad. Es más preciso
un aparato cuanto más parecido sea el valor indicado a la medida real de dicha magnitud.

d) Exactitud: es un concepto parecido al de precisión, pero no igual. Un aparato es más exacto cuanto más
parecidos sean el valor medido y el valor real por extensión, un aparato exacto es, a su vez, preciso, pero un
aparato preciso no tiene por qué ser exacto.

e) FIDELIDAD: Cuando al repetir varias veces la misma medida, el aparato da la misma indicación.

f) RAPIDEZ: Un aparato es rápido cuando se estabiliza en menos tiempo.

5 ¿Cuáles son las instrucciones básicas para el empleo de los Voltímetros,


Amperímetros, Vatímetros y Multitester?

Cómo utilizar un voltímetro

Un voltímetro es uno de los dispositivos más útiles que te ayudará a probar la electricidad en casa, siempre y
cuando lo utilices correctamente. Antes de utilizarlo por primera vez, deberás aprender a configurarlo
correctamente y probarlo con un circuito de bajo voltaje, como el de una batería casera.
Configurar el dispositivo

1 Configura el dispositivo para medir el voltaje. Por lo

general, los dispositivos utilizados para la medición del


voltaje son los multímetros, los cuales pueden probar
diversos aspectos de los circuitos eléctricos. Si el
dispositivo que utilizas tiene una perilla con una serie de
configuraciones, realiza uno de los siguientes ajustes.[1]
Para probar el voltaje de un circuito de corriente alterna
(AC), gira la perilla hacia V~, ACV, o VAC. Los circuitos de
los hogares casi siempre se encuentran en corriente
alterna.
Si quieres probar el voltaje de un circuito de corriente continua (DC), elige V–, V---, DCV o VDC. Por lo general,
los dispositivos a baterías o portátiles poseen este tipo de corriente.

2 Elige un rango por encima del máximo voltaje


esperado. La mayoría de los voltímetros tienen varias
opciones marcadas para el nivel de voltaje, de modo
que puedes cambiar la sensibilidad del medidor para
obtener una medición correcta y evitar dañar el
dispositivo. Si el multímetro no cuenta con esta opción,
se trata de un dispositivo de cambio automático de
rango y deberá detectar por sí solo el rango correcto.
En caso contrario, sigue las especificaciones descritas a
continuación:
Elige una configuración mayor que el máximo voltaje
esperado. Si no sabes qué puede pasar, elige la
configuración más alta para evitar algún daño en el dispositivo.

Por lo general, las baterías caseras están etiquetadas con el voltaje que poseen, normalmente 9 voltios o menos.

Las baterías para auto deben tener un voltaje aproximado de 12,6 voltios cuando están completamente
cargadas y el motor está apagado.

En casi todo el mundo, los enchufes de los hogares suelen tener 240 voltios, mientras que en Estados Unidos y
algunos otros países tienen 120 voltios.
3 Introduce los cables de prueba. El

voltímetro debe tener un cable de prueba negro y


uno rojo, cada uno con una sonda de metal en
un extremo y un conector Jack e metal en el otro
que encajará en los agujeros del dispositivo.
Para empezar, deberás introducir los conectores
Jack de la siguiente manera:

El conector Jack negro siempre se conecta al


agujero que dice “COM”.

Al momento de medir el voltaje, coloca el conector Jack rojo en el agujero que tiene una V (entre otros
símbolos). Si no ves este símbolo, conéctalo en el agujero con el número más bajo o que está
etiquetado como mA.

Medir el voltaje

1 Sostén las sondas de modo seguro. No

toques las sondas de metal mientras están


conectadas a un circuito. Si el aislamiento parece
desgastado o roto, utiliza guantes aislantes o
compra cables nuevos.

Evita que las sondas de metal entren en contacto


entre sí mientras están conectadas a un circuito o
podrían producirse muchas chispas.
2 Coloca el cable de prueba negro en una parte

del circuito. Para probar los circuitos, deberás colocar


los cables en paralelo. Esto significa que tendrás que
conectar las sondas a dos puntos en un circuito que ya
está cerrado con corriente que lo atraviesa.

Si vas a medir el voltaje de una batería, coloca el cable


de prueba negro en la terminal negativa.

Si vas a medir el voltaje de un enchufe de pared, coloca


el cable de prueba negro en el agujero neutral, el cual
puede ser el agujero vertical más grande (en los EE. UU.) o el agujero vertical que se ubica en la parte
izquierda.

Siempre que sea posible, retira la mano del cable de prueba negro antes de continuar, pues muchas
sondas negras tienen un pequeño bulto de plástico que puede adherirse a un enchufe.

3 Coloca el cable de prueba rojo en otro punto

del circuito. Esto completará el circuito paralelo y


hará que el medidor muestre el voltaje.

En una batería, coloca el cable de prueba rojo en la


terminal positiva.

En un enchufe de pared, coloca el cable de prueba


rojo en la fase. En los Estados Unidos, será el
agujero más pequeño y vertical o el agujero vertical
que se ubica a la derecha.
4 Si obtienes una lectura que indica una

sobrecarga, eleva el rango. Si obtienes uno de


los resultados mencionados a continuación,
eleva el rango inmediatamente a una
configuración de voltaje más alta para evitar
que el multímetro se dañe:

La lectura digital dice “OL”, “sobrecarga” o


“1”.Ten en cuenta que “1V” es una lectura real y
no supone un motivo de preocupación.

La aguja analógica se dispara hacia el otro lado de la escala.

5 Si es necesario, ajusta el voltímetro. Si un

voltímetro digital muestra lecturas de 0 voltios o


ninguna en lo absoluto, o si la aguja de uno
analógico apenas se mueve, probablemente
necesites hacer algunos ajustes. Si sigue sin
mostrar lectura alguna, prueba el siguiente orden:

o Asegúrate de que las sondas de


prueba estén conectadas al circuito.
o Si vas a medir un circuito de
corriente continua y no obtienes ningún resultado, busca una perilla pequeña o un interruptor en el
dispositivo que tenga la etiqueta “DC+” y “DC-“, y muévelo a otra posición. Si el dispositivo que usas no
tiene esta función, invierte las posiciones de las sondas negra y roja.
o Reduce el rango en un nivel. Si es necesario, repite el procedimiento hasta que
obtengas una lectura real.
6 Lee el voltímetro. Un voltímetro digital indicará

claramente el voltaje en su pantalla electrónica. Por otra


parte, un voltímetro analógico es un dispositivo un poco
más complicado, pero no tanto una vez que logras
dominar su funcionamiento. Sigue leyendo para obtener
más información.

Parte3

Leer un voltímetro analógico

1 Busca una escala de voltaje en el dial de la

aguja. Elige una que encaje con la configuración que


seleccionaste en la perilla del voltímetro. Si no
encuentras una coincidencia exacta, utiliza una escala
que sea un múltiplo fácil de la configuración utilizada.

Por ejemplo, si configuraste el voltímetro a 10 voltios


para una corriente continua, busca una escala de
corriente continua con una lectura máxima de 10. Si no
la encuentras, busca una con una lectura máxima de
50.

2 Calcula la posición de la aguja con base en los

números cercanos. Esta es una escala más lineal similar a


una regla.

o Por ejemplo, una aguja que apunta a una


dirección entre 30 y 40 indica una lectura de 35 voltios.
Cómo medir el amperaje
El amperaje es la cantidad de corriente eléctrica circulando a través de un componente eléctrico, tal
como un cable. Específicamente, el amperaje mide el número de electrones que pasa por un punto en
especial durante un período de tiempo específico, 1 ampere (o "A") es igual a 1 coulomb por segundo.
Medir el amperaje es una tarea importante cuando se trabaja con sistemas eléctricos, primordialmente
para asegurarse de que en los cables no esté circulando más corriente de la que pueden soportar.
Puedes medir el amperaje con un aparato especial llamado "multímetro".

Pasos

1 Determina la escala de amperaje para tu

multímetro digital. Un multímetro es un


dispositivo pequeño que sirve para medir el voltaje, la
resistencia y el amperaje. Cada modelo está
calibrado para manejar una cierta cantidad de
corriente, y esta calibración debe ser adecuada
para el sistema eléctrico que deseas probar. Por
ejemplo, si circulas 200 A a través de un
multímetro calibrado para solo 10 A, terminarás
arruinando su fusible. La calibración del amperaje debe estar marcada en el dispositivo o en el manual
del propietario.

2 Selecciona la función apropiada en tu

multímetro. La mayoría de los multímetros


tienen funciones para medir diferentes
cantidades. Para medir el amperaje, tienes que
seleccionar la función adecuada tanto para el
amperaje en corriente alterna o para corriente
directa, dependiendo del sistema eléctrico que
pruebes. La fuente de poder para tu sistema
determinará el tipo de corriente, por ejemplo, los
hogares utilizan corriente alterna, mientras que fuentes como una batería utilizan corriente directa.
3 Establece el rango en tu multímetro. Para asegurarte

de no arruinar el fusible del dispositivo, ajusta la sensibilidad


máxima de amperaje muy por encima de tu lectura esperada.
Puedes reajustarlo si el multímetro no muestra lectura cuando
esté conectado en tu sistema.

4 Conecta las puntas en las terminales apropiadas. Tu

multímetro debe venir con 2 cables. Cada uno debe terminar


con unas puntas de un extremo y al otro puede tener
entradas para los agujeros conectores del multímetro o unos
conectores tipo caimán. Conecta ambos cables en las
terminales del multímetro correspondientes para medir el
amperaje. El manual del propietario te especificará las
terminales correspondientes si no están marcadas con
claridad.

5 Enciende el circuito para medir la corriente. Es

algo extremadamente peligroso y puede causarte


descargas eléctricas si mides la corriente alterna de tu
hogar u otra fuente de alto voltaje o amperaje, incluso
si mides fuentes de poder de menor capacidad. Apaga
todos los interruptores antes de trabajar y utiliza una
sonda de detección de corriente alterna para garantizar
que esté completamente apagada antes de que toques
cualquier cable, en especial los que no tienen
protección. Medidor de amperes. No permitas que los extremos expuestos te toquen. Enciende de
nuevo los interruptores y ajusta el medidor de sensibilidad si no recibes ninguna lectura.
6 Apaga el interruptor y utiliza una sonda de detección

de corriente alterna para asegurarte de que no haya


corriente. Después, reconecta el circuito. Sigue las
precauciones mencionadas en el paso 5 y consulta una guía
oficial de trabajos eléctricos (no una fuente de Internet) para
conocer las precauciones de seguridad. Después de haber
obtenido tu lectura, necesitarás completar el circuito roto de
nuevo. Es mucho más seguro comprar e instalar un nuevo
cable en lugar de tratar unir el área que cortaste.

Método de medición para un Amperímetro de gancho.


Para medir con este instrumento, hay que pasar un solo
conductor a través de la sonda o bucle de medida, si se pasa más
de un conductor a través del mismo, lo que se obtendrá será la
suma vectorial de las corrientes que fluyen por los conductores y
que dependen de la relación de fase entre las corrientes. Si la
pinza se cierra alrededor de un cable paralelo de dos conductores
que alimentan un equipo, en el que obviamente fluye la
misma corriente por ambos conductores (y de sentido o fase
contrarios), dará una lectura de "cero". Por este motivo las pinzas
se venden también con un accesorio que se conecta entre la
toma de corriente y el dispositivo a probar. El accesorio es
básicamente una extensión corta con los dos conductores
separados, de modo que la pinza se puede poner alrededor de un solo conductor. La lectura producida
por un conductor que transporta una corriente muy baja puede ser aumentada pasando
el conductor alrededor de la pinza varias veces (haciendo una bobina), la lectura real será la mostrada
por el instrumento dividida por el número de vueltas, con alguna pérdida de precisión debido a los
efectos inductivos.

Cómo leer un multímetro


Las etiquetas de un multímetro pueden parecer que tienen su propio lenguaje si no eres un
especialista. Incluso las personas con experiencia en electricidad pueden necesitar un poco de ayuda
si encuentran un multímetro que no les resulta familiar o tienen un sistema de

Este es el multímetro digital que vamos a usar en el tutorial. Por lo general, son todos muy similares.

Conectar las pinzas de medida


Vamos a empezar por lo principal, como conectar las pinzas de medida de nuestro multímetro.


Conectores para las pinzas.


La pinza negra es el común (negativo) e irá siempre en el mismo conector indicado como COM.
Será la pinza roja la que tendremos que variar de conector según el tipo de medida que queramos
hacer. Hay que tener mucho cuidado, un fallo  en la posición de las pinzas puede crear un cortocircuito
y dañar el multímetro.
Para medir resistencias, pondremos la pinza roja en el conector indicado con el símbolo Ω
(resistencia).
Para medir tensiones, la pinza roja debe ir conectada en el conector con el símbolo V (Voltaje).
Normalmente es el mismo conector que para medir resistencias.
Para medir corrientes, conectaremos la pinza roja en el conector indicado con mA (miliamperios) si
vamos a medir corrientes del orden de miliamperios o en el indicado con 10A para medidas del orden
de amperios. Hay que tener cuidado con esta diferencia.
Medida de resistencias


Pondremos la pinza roja en el conector etiquetado con el símbolo de resistencia (Ω).

Ahora, situaremos el cursor en la escala para medir resistencias (Ω). Lo pondremos en la mayor
escalar e iremos bajando de escala si es demasiado grande.


Para medir resistencias, colocaremos el multímetro en paralelo con la resistencia.


Vamos a medir una resistencia de 1KΩ, tendremos que poner el cursor en la escala superior a este
valor. La medida está correcta, 980Ω es aproximadamente 1KΩ teniendo en cuenta la tolerancia de
fabricación.
Un error típico de medida, es medir las resistencias conectadas al circuito. NUNCA debes medir una
resistencia que tenga sus dos terminales conectados a un circuito, y NUNCA debes medir resistencias
con la alimentación del circuito, las resistencias se miden en vacío, sin ninguna corriente circulando por
ellas.
Veamos lo que sucede si no seguimos estas recomendaciones:


Medida incorrecta y medida correcta.

Queremos medir la resistencia de 1MΩ y está conectada a un circuito que no sabemos que es lo que
contiene (en este caso suponemos que está en paralelo con una resistencia de 1kΩ) ¿Qué está
sucediendo? Nos está dando 1kΩ, ¿La resistencia de 1MΩ está averiada? NO, lo que está sucediendo
es que se está midiendo la resistencia total del circuito, en este caso, como las resistencias están en
paralelo, sería el producto de las dos resistencias partido de la suma de las dos resistencias que es
1KΩ.


La manera correcta de medir una resistencia que está en un circuito, es quitar uno de sus patillas del
circuito y medirla, como se puede ver en la foto, y de esta forma nos da el valor correcto.
Medida de continuidad
Una función muy usada en los multímetros es la medida de continuidad. Es muy útil para ver si un
cable, pista, diodo, etc. está cortado.


Mostraremos como medir un diodo porque hay que tener la precaución de su polaridad, para un cable
o pista no hace falta tener en cuenta esto.
Recordaremos que un diodo, es un semiconductor que deja pasar la corriente en un solo sentido,
desde el ánodo hasta el cátodo. El cátodo está marcado físicamente con una franja.

Pondremos el cursor en la posición de continuidad que está representado con el símbolo del diodo, un
pequeño altavoz o una nota musical.


Si ponemos la pinza positiva en el ánodo del diodo y la pinza negativa en el cátodo podemos ver que
nos va a dar un valor o incluso sonara el indicador de continuidad.


Si no ponemos bien las pinzas o el diodo está cortado nos marcara infinito, no aparecerá nada en
pantalla.
En muchas ocasiones, independientemente de cómo pongamos las pinzas de prueba, nos va a dar un
valor, esto quiere decir que el diodo esta averiado y hay que sustituirlo.
Para saber si un cable está cortado, pondremos nuestro multímetro en la función de continuidad y las
pinzas de prueba en cada extremo del cable, sin importar la posición, los cables no tienen polaridad. Si
suena el indicador o sale un valor, quiere decir que el cable está correcto, por lo contrario, el cable
estará cortado en algún punto.
Medida de voltaje
Debemos diferenciar dos escalas en nuestro multímetro, voltaje continuo (VC o V) y voltaje alterno (~ o
VA). Tienes que diferenciar que tipo de voltaje vas a medir, la red eléctrica de una vivienda tiene
voltaje alterno, y las baterías voltajes continuos.

Nuestra tensión es continua, pondremos el cursor en la escala con el símbolo VC o V.


Para medir voltajes en un componente, pondremos el multímetro en paralelo con el componente a
medir.

Tenemos el siguiente circuito que consta de una resistencia de 1KΩ alimentada con 5v.

Si medimos los extremos de la resistencia podemos ver que la caída de tensión en la resistencia es
aproximadamente 5v.


En esta otra medida nos da un valor negativo, esto nos indica que tenemos puesta las pinzas
al revés.

Vamos hacer medidas de caídas de tensión en un circuito serie con resistencias. Ambas resistencias
de 1KΩ.


Vemos en la imagen que la caída de tensión en la primera resistencia es de aproximadamente 2,5V.
Es intuitivo, que si la fuente de tensión es de 5v los otros 2,5v restantes caerán en la otra resistencia.


En la medida de la segunda resistencia, vemos que es exactamente como habíamos intuido.


¿Y si colocamos las resistencias en paralelo? Pues la caída de tensión seria la misma para las dos
resistencias, en este caso sería la tensión de la fuente de alimentación que es de 5v.

6 Explique, describiendo los efectos sobre los medidores y sobre los circuitos que se
está midiendo, porque nunca se debe conectar un Voltímetro en serie o un
Amperímetro en paralelo con el circuito que se está midiendo.

Al conectar un amperímetro en paralelo, lo que ocurre es que la medida realizada, no va a ser


correcta, ya que la intensidad a medir no va a pasar completamente por el amperímetro, dependiendo
de la resistencia interna del amperímetro el valor puede ser muy erróneo. Por otro lado si lo conectas
en paralelo, entre dos puntos del circuito donde la diferencia de potencial sea elevada, puede que se
queme el amperímetro.
El voltaje o diferencia de potencial, es la magnitud fisica que hace fluir a los electrones por un
conductor, un voltimetro está diseñado para medir esa diferencia de potencial por medio de una
resistencia variable, conectar en serie dos resistencias (el circuito y el voltímetro) hace variar los
valores del circuito, y afecta al voltímetro, en el caso de corriente, el amperímetro se conecta en serie
con el circuito a medir, debido a que este mide el flujo de corriente por el circuito

7 ¿Indique los errores más usuales en los medidores eléctricos?


Errores en las Mediciones
El error de medición se define como la diferencia entre el valor medido y el valor verdadero.
Afectan a cualquier instrumento de medición y pueden deberse a distintas causas.
Por más cuidadosa que sea la fabricación de un instrumento, siempre a causa
de una graduación defectuosa de la escala y como resultado de toda clase de alteraciones
del aparato, sus indicaciones se desvían algo del valor exacto de la magnitud medida.
La diferencia entre la indicación del aparato y el valor real de la magnitud médica,
representa el valor absoluto del error:

Error absoluto: ∆X = X –Xm

El error relativo será la relación entre el valor absoluto y el valor real; expresando tanto
por ciento, sería:

Error relativo (%) =

El error reducido de un instrumento, es indicativo de la precisión del mismo, y se expresa


como: la relación entre el valor absoluto del error y el máximo valor de la escala
o alcance (fondo de escala):

Error reducido (%) =

Por ejemplo: Si un amperímetro con una escala de 0-5 A, (Siendo el valor exacto 4,0 A)
si indica 3,9 A, tendremos:
Error absoluto: 4 -3,9 = 0,1
Error relativo %: (0,1/4).100 = 2,5 %
Error reducido %: (0,1/5).100 = 2 %

Error de apreciación
Lo primero que un experimentador debe conocer es la apreciación del instrumento
con el que va a trabajar, es decir la indeterminación de la escala
de lectura del mismo.
Este tipo de errores se emplea para la cuantificación de la indeterminación
de los datos en dos casos muy especiales.
El primero es cuando sólo se puede hacer una sola medición por las
características especia les del material a medir.
La segunda es cuando se hacen varias mediciones y todos los valores coinciden
por lo que la Teoría de Errores Casuales no puede emplearse
(falta de sensibilidad del instrumento, módulo de Fluctuaciones no detectables, etc.).

Errores de clase:
Estos tienen que ver con la calidad del instrumento y con el fondo de escala que se utilice en la
medición. La clase del instrumento viene dada por el fabricante, y es un número: Por ejemplo, un
amperímetro “clase 2”es de menor calidad que uno de “clase 1”.
Cuanto más grande es el número, menor es su calidad (mayor el error de clase). Por otra parte, el
valor a medirse deberá estar lo más cerca posible del fondo de escala, para disminuir el error.

6 bibliografías
 http://conceptodefinicion.de/fuente-de-alimentacion/
 http://concepto.de/fuente-de-alimentacion/
 http://www.asifunciona.com/electrotecnia/ke_resistencia/ke_resistencia_1.htm
 http://fresno.pntic.mec.es/fagl0000/clasificacion.htm
 http://www.areatecnologia.com/electricidad/condensador.html
 http://www.circuitoselectronicos.org/2007/10/el-protoboard-tableta-de-experimentacin.html
 http://nslie.blogspot.pe/
 http://www.ort.edu.uy/fi/pdf/normas-de-seguridad-para-los-laboratorios-de-electronica.pdf
 http://electricidadipl.blogspot.pe/2014/06/partes-del-multimetro-digital-y.html
 http://www.circuitoselectronicos.org/2007/11/el-multmetro-digital-tester-digital-o_10.html
 http://www.feng.pucrs.br/~fdosreis/ftp/medidasmd/Medidas%20Electricas(02).pdf
 http://es.wikihow.com/utilizar-un-volt%C3%ADmetro
 http://es.wikihow.com/medir-el-amperaje
 file:///C:/Users/USUARIO/Desktop/1652551398.multimetro%20digital.pdf
 http://www.todoexpertos.com/categorias/ciencias-e-ingenieria/ingenieria-
electrica/respuestas/948036/conectar-un-amperimetro-accidentalmente-en-paralelo-y-otras-dudas-
electr

También podría gustarte
