lOMoARcPSD|8244190

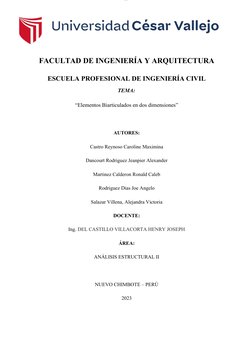

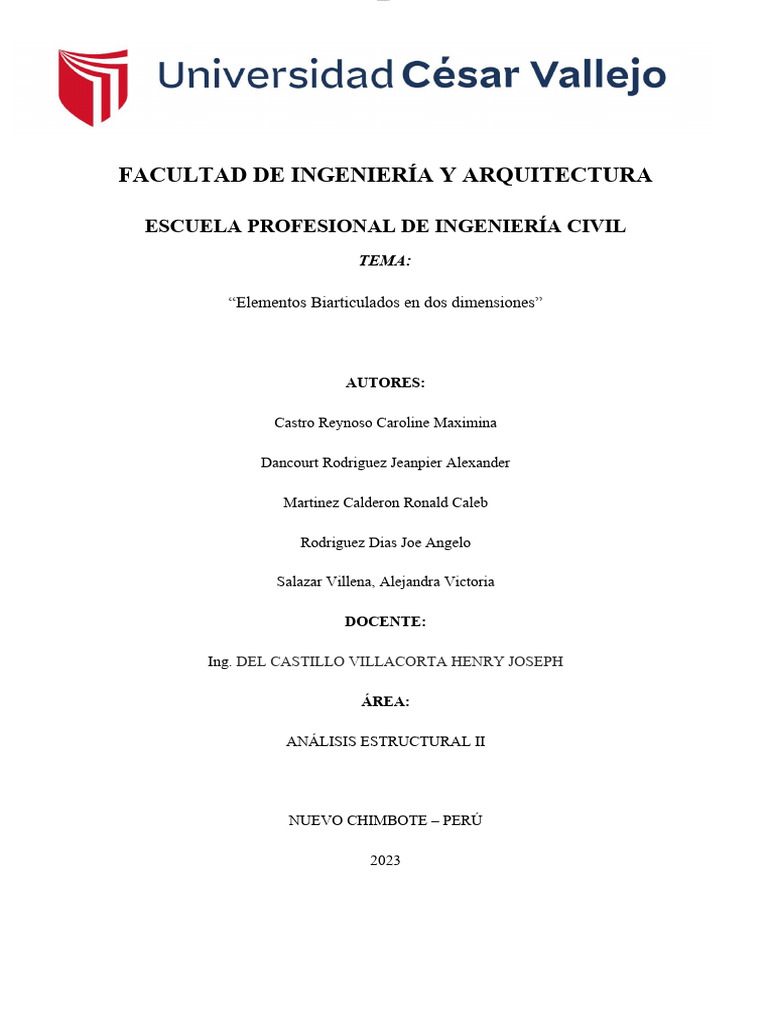

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

TEMA:

“Elementos Biarticulados en dos dimensiones”

AUTORES:

Castro Reynoso Caroline Maximina

Dancourt Rodriguez Jeanpier Alexander

Martinez Calderon Ronald Caleb

Rodriguez Dias Joe Angelo

Salazar Villena, Alejandra Victoria

DOCENTE:

Ing. DEL CASTILLO VILLACORTA HENRY JOSEPH

ÁREA:

ANÁLISIS ESTRUCTURAL II

NUEVO CHIMBOTE – PERÚ

2023
 lOMoARcPSD|8244190

1. INTRODUCCIÓN

En el siguiente informe académico se estará hablando sobre elementos biarticulados,

que podemos definirlo como una estructura que tiene dos puntos de articulación o de
conexión, lo que le permite moverse y adaptarse a diferentes cargas o deformaciones.
Los elementos en dos dimensiones son formas o figuras que se pueden representar en
un plano o superficie bidimensional, como por ejemplo una hoja de papel. En
ingeniería y diseño, los elementos en dos dimensiones se utilizan como herramienta.
Camilo Villegas (2021), indica que los elementos biarticulados en dos dimensiones
son aquellos que se pueden dividir en dos movimientos, uno a lo largo del eje
horizontal y otro a lo largo del vertical. Para describir el movimiento debemos tratar
con la velocidad y la aceleración, así como con el desplazamiento.
Según Bhavikatti (2004) Nos habla del concepto de elementos biarticulados ha sido
utilizado en la mecánica y la ingeniería civil desde hace mucho tiempo. Estos
elementos son capaces de transmitir fuerzas y movimientos de un punto a otro, lo que
les permite ser muy útiles en la creación de sistemas de transmisión de fuerza y
movimiento.
Son utilizados en la ingeniería civil para crear estructuras y sistemas más resistentes y
eficientes. Estos elementos permiten el movimiento y la flexibilidad de las estructuras,
lo que reduce las tensiones y cargas en los materiales, aumentando su capacidad de
carga y mejorando su estabilidad

Tienen aplicaciones importantes en la construcción de puentes, edificios, estructuras

de soporte y otros proyectos de ingeniería civil. Estos elementos permiten la reducción
de los esfuerzos y las deformaciones en la estructura, lo que aumenta su durabilidad y
su capacidad de adaptación a diferentes situaciones
 lOMoARcPSD|8244190

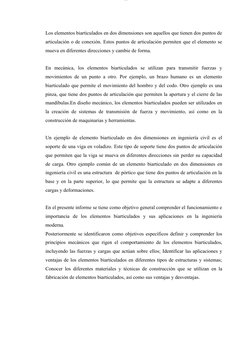

Los elementos biarticulados en dos dimensiones son aquellos que tienen dos puntos de
articulación o de conexión. Estos puntos de articulación permiten que el elemento se
mueva en diferentes direcciones y cambie de forma.

En mecánica, los elementos biarticulados se utilizan para transmitir fuerzas y

movimientos de un punto a otro. Por ejemplo, un brazo humano es un elemento
biarticulado que permite el movimiento del hombro y del codo. Otro ejemplo es una
pinza, que tiene dos puntos de articulación que permiten la apertura y el cierre de las
mandíbulas.En diseño mecánico, los elementos biarticulados pueden ser utilizados en
la creación de sistemas de transmisión de fuerza y movimiento, así como en la
construcción de maquinarias y herramientas.

Un ejemplo de elemento biarticulado en dos dimensiones en ingeniería civil es el

soporte de una viga en voladizo. Este tipo de soporte tiene dos puntos de articulación
que permiten que la viga se mueva en diferentes direcciones sin perder su capacidad
de carga. Otro ejemplo común de un elemento biarticulado en dos dimensiones en
ingeniería civil es una estructura de pórtico que tiene dos puntos de articulación en la
base y en la parte superior, lo que permite que la estructura se adapte a diferentes
cargas y deformaciones.

En el presente informe se tiene como objetivo general comprender el funcionamiento e

importancia de los elementos biarticulados y sus aplicaciones en la ingeniería
moderna.
Posteriormente se identificaron como objetivos específicos definir y comprender los
principios mecánicos que rigen el comportamiento de los elementos biarticulados,
incluyendo las fuerzas y cargas que actúan sobre ellos; Identificar las aplicaciones y
ventajas de los elementos biarticulados en diferentes tipos de estructuras y sistemas;
Conocer los diferentes materiales y técnicas de construcción que se utilizan en la
fabricación de elementos biarticulados, así como sus ventajas y desventajas.
 lOMoARcPSD|8244190

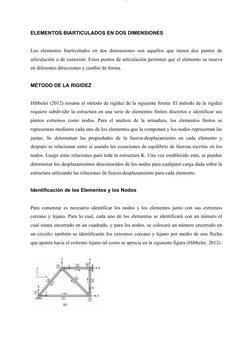

ELEMENTOS BIARTICULADOS EN DOS DIMENSIONES

Los elementos biarticulados en dos dimensiones son aquellos que tienen dos puntos de
articulación o de conexión. Estos puntos de articulación permiten que el elemento se mueva
en diferentes direcciones y cambie de forma.

MÉTODO DE LA RIGIDEZ

Hibbeler (2012) resume el método de rigidez de la siguiente forma: El método de la rigidez

requiere subdividir la estructura en una serie de elementos finitos discretos e identificar sus
puntos extremos como nodos. Para el análisis de la armadura, los elementos finitos se
representan mediante cada uno de los elementos que la componen y los nodos representan las
juntas. Se determinan las propiedades de la fuerza-desplazamiento en cada elemento y
después se relacionan entre sí usando las ecuaciones de equilibrio de fuerzas escritas en los
nodos. Luego estas relaciones para toda la estructura K. Una vez establecido esto, se pueden
determinar los desplazamientos desconocidos de los nodos para cualquier carga dada sobre la
estructura utilizando las relaciones de fuerza-desplazamiento para cada elemento.

Identificación de los Elementos y los Nodos

Para comenzar es necesario identificar los nodos y los elementos junto con sus extremos
cercano y lejano. Para lo cual, cada uno de los elementos se identificará con un número el
cual estará encerrado en un cuadrado, y para los nodos, se colocará un número encerrado en
un círculo; también se identificarán los extremos cercano y lejano por medio de una flecha
que apunta hacia el extremo lejano tal como se aprecia en la siguiente figura (Hibbeler, 2012).
 lOMoARcPSD|8244190

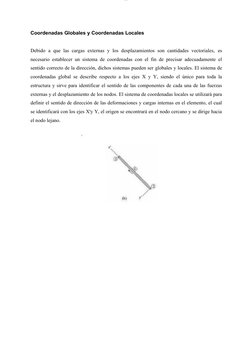

Coordenadas Globales y Coordenadas Locales

Debido a que las cargas externas y los desplazamientos son cantidades vectoriales, es
necesario establecer un sistema de coordenadas con el fin de precisar adecuadamente el
sentido correcto de la dirección, dichos sistemas pueden ser globales y locales. El sistema de
coordenadas global se describe respecto a los ejes X y Y, siendo el único para toda la
estructura y sirve para identificar el sentido de las componentes de cada una de las fuerzas
externas y el desplazamiento de los nodos. El sistema de coordenadas locales se utilizará para
definir el sentido de dirección de las deformaciones y cargas internas en el elemento, el cual
se identificará con los ejes X'y Y, el origen se encontrará en el nodo cercano y se dirige hacia
el nodo lejano.
 lOMoARcPSD|8244190

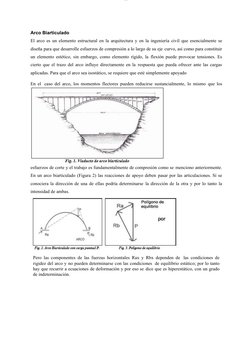

Arco Biarticulado
El arco es un elemento estructural en la arquitectura y en la ingeniería civil que esencialmente se
diseña para que desarrolle esfuerzos de compresión a lo largo de su eje curvo, así como para constituir
un elemento estético, sin embargo, como elemento rígido, la flexión puede provocar tensiones. Es
cierto que el trazo del arco influye directamente en la respuesta que pueda ofrecer ante las cargas
aplicadas. Para que el arco sea isostático, se requiere que esté simplemente apoyado

En el caso del arco, los momentos flectores pueden reducirse sustancialmente, lo mismo que los

esfuerzos de corte y el trabajo es fundamentalmente de compresión como se menciono anteriormente.

En un arco biarticulado (Figura 2) las reacciones de apoyo deben pasar por las articulaciones. Si se
conociera la dirección de una de ellas podría determinarse la dirección de la otra y por lo tanto la
intensidad de ambas.

Pero las componentes de las fuerzas horizontales Rax y Rbx dependen de las condiciones de
rigidez del arco y no pueden determinarse con las condiciones de equilibrio estático; por lo tanto
hay que recurrir a ecuaciones de deformación y por eso se dice que es hiperestático, con un grado
de indeterminación.
 lOMoARcPSD|8244190

Arco biarticulado atirantado

Es frecuente el empleo de un tirante de sujeción entre los dos apoyos con el objeto de eliminar la
componente horizontal de las reacciones del apoyo (Figura 6) . De echo si todas las cargas son
verticales este arco no produce ninguna reacción horizontal sobre el terreno.

Los arcos generan fuerzas horizontales que se deben absorber en los apoyos mediante contrafuertes o
tensores. Analicemos la variación de los esfuerzos en el arco, manteniendo constantes el valor de la
fuerza(F) y la distancia entre los puntos de apoyo ( l ), variando la altura del arco ( h ).
 lOMoARcPSD|8244190

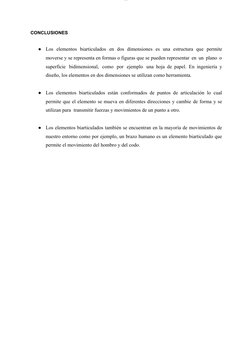

CONCLUSIONES

● Los elementos biarticulados en dos dimensiones es una estructura que permite

moverse y se representa en formas o figuras que se pueden representar en un plano o
superficie bidimensional, como por ejemplo una hoja de papel. En ingeniería y
diseño, los elementos en dos dimensiones se utilizan como herramienta.

● Los elementos biarticulados están conformados de puntos de articulación lo cual

permite que el elemento se mueva en diferentes direcciones y cambie de forma y se
utilizan para transmitir fuerzas y movimientos de un punto a otro.

● Los elementos biarticulados también se encuentran en la mayoría de movimientos de

nuestro entorno como por ejemplo, un brazo humano es un elemento biarticulado que
permite el movimiento del hombro y del codo.
 lOMoARcPSD|8244190

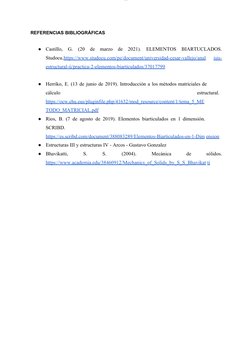

REFERENCIAS BIBLIOGRÁFICAS

● Castillo, G. (20 de marzo de 2021). ELEMENTOS BIARTUCLADOS.

Studocu.https://www.studocu.com/pe/document/universidad-cesar-vallejo/anal isis-
estructural-ii/practica-2-elementos-biarticulados/37017799

● Herriko, E. (13 de junio de 2019). Introducción a los métodos matriciales de

cálculo estructural.
https://ocw.ehu.eus/pluginfile.php/41632/mod_resource/content/1/tema_5_ME
TODO_MATRICIAL.pdf
● Rios, B. (7 de agosto de 2019). Elementos biarticulados en 1 dimensión.
SCRIBD.
https://es.scribd.com/document/388083289/Elementos-Biarticulados-en-1-Dim ension
● Estructuras III y estructuras IV - Arcos - Gustavo Gonzalez
● Bhavikatti, S. S. (2004). Mecánica de sólidos.
https://www.academia.edu/38460912/Mechanics_of_Solids_by_S_S_Bhavikat ti
