3.

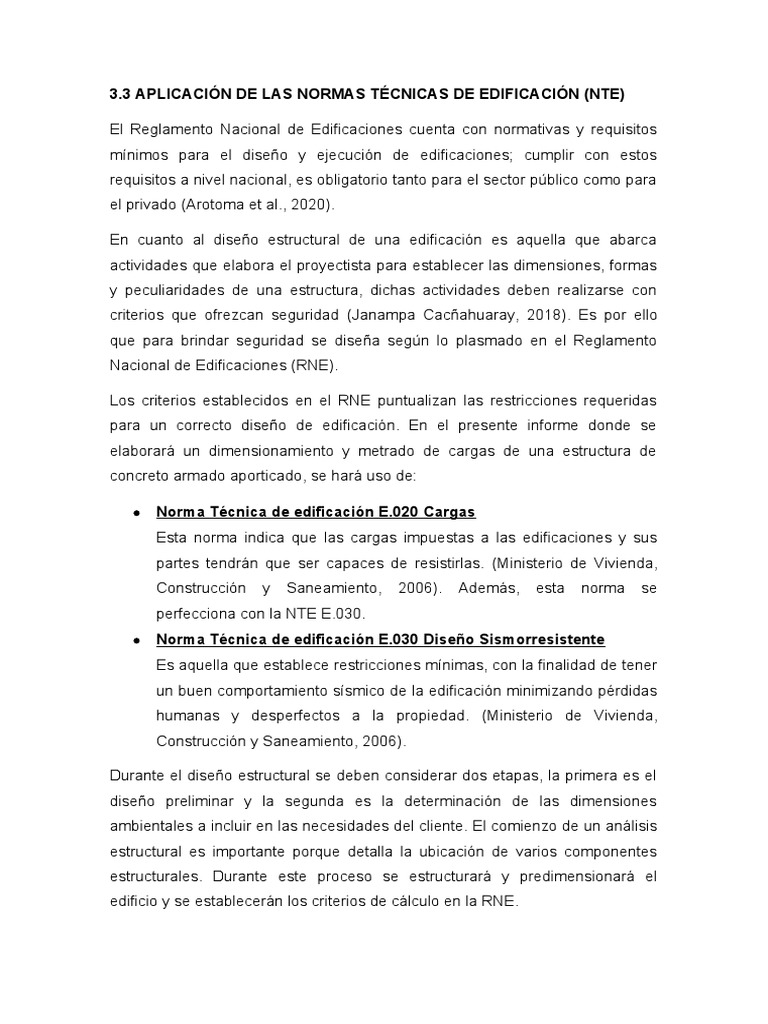

3 APLICACIÓN DE LAS NORMAS TÉCNICAS DE EDIFICACIÓN (NTE)
El Reglamento Nacional de Edificaciones cuenta con normativas y requisitos
mínimos para el diseño y ejecución de edificaciones; cumplir con estos
requisitos a nivel nacional, es obligatorio tanto para el sector público como para
el privado (Arotoma et al., 2020).
En cuanto al diseño estructural de una edificación es aquella que abarca
actividades que elabora el proyectista para establecer las dimensiones, formas
y peculiaridades de una estructura, dichas actividades deben realizarse con
criterios que ofrezcan seguridad (Janampa Cacñahuaray, 2018). Es por ello
que para brindar seguridad se diseña según lo plasmado en el Reglamento
Nacional de Edificaciones (RNE).
Los criterios establecidos en el RNE puntualizan las restricciones requeridas
para un correcto diseño de edificación. En el presente informe donde se
elaborará un dimensionamiento y metrado de cargas de una estructura de
concreto armado aporticado, se hará uso de:
Norma Técnica de edificación E.020 Cargas
Esta norma indica que las cargas impuestas a las edificaciones y sus
partes tendrán que ser capaces de resistirlas. (Ministerio de Vivienda,
Construcción y Saneamiento, 2006). Además, esta norma se
perfecciona con la NTE E.030.
Norma Técnica de edificación E.030 Diseño Sismorresistente
Es aquella que establece restricciones mínimas, con la finalidad de tener
un buen comportamiento sísmico de la edificación minimizando pérdidas
humanas y desperfectos a la propiedad. (Ministerio de Vivienda,
Construcción y Saneamiento, 2006).
Durante el diseño estructural se deben considerar dos etapas, la primera es el
diseño preliminar y la segunda es la determinación de las dimensiones
ambientales a incluir en las necesidades del cliente. El comienzo de un análisis
estructural es importante porque detalla la ubicación de varios componentes
estructurales. Durante este proceso se estructurará y predimensionará el
edificio y se establecerán los criterios de cálculo en la RNE.
En este informe donde tiene como finalidad realizar el dimensionamiento y
metrado de cargas de una estructura de concreto armado aporticado de 5
pisos, por ende, se tomarán en consideración ciertos artículos de la Norma
Técnica E.020 Carga, para los cálculos realizados posteriormente en nuestro
ejemplo de aplicación.
1. Cargas mínimas repartida:
En la Norma E. 020, cap. 3, art. 6, inc. 6.1; se aplicará la tabla 1 con la
finalidad de conocer las cargas vivas mínimas repartidas según el uso
de la edificación por ende para dar inicio a nuestro al procedimiento de
los cálculos, será necesario reconocer la ocupación de nuestra
estructura, que se observa en la siguiente tabla:
Tabla 1: Cargas repartidas mínima
2. Carga viva del techo
Para diseñar los techos y las marquesinas se deben tener en cuenta las
cargas vivas, las de sismo, viento y otras prescritas a continuación:
En la Norma E. 020, cap. 3, art. 7, inc. 7.1; se señala que “para los
techos con una inclinación hasta de 3° con respecto a al horizontal, 1,0
kPa (100 kgf/m²)” (Ministerio de Vivienda, Construcción y Saneamiento,
2006).
- Así mismo para techos con inclinación mayor de 3°, con respecto a
la horizontal 1,0 kPa (100 kgf/m²) reducida en 0,05 kPa (5 kgf/m²),
por cada grado de pendiente por encima de 3°, hasta un mínimo de
0,50 kPa (59 kgf/m²).
- Para techos curvos, 0.50KPa (50kgf/m²)
- Para techos con curvatura livianas de planchan ondulada, calaminas
o fibrocemento, cualquiera que sea su pendiente, 0.30kPa (30
kgf/m²).
- Para terrazas, se aplicará la carga viva correspondiente a su uso
particular.
- Para techos con jardines, su carga viva mínima es de 1,0kPa
(100kgf/ m²). Excepto cuando los jardines puedan ser de uso común
o público, en cuyo caso la carga viva de diseño será de 4,0 kPa
(400 kgf/m²).
- Cuando se coloque algún anuncio o equipo en un techo, el diseño
tomará en cuenta todas las acciones que dicho anuncio o equipo
ocasione.
3. Reducción de carga viva
En la norma E.020, cap.3, articulo 10, señala que las cargas vivas
mínimas repartidas podrán reducirse de acuerdo a la siguiente
expresión:
4.6
lr=lo(0.25+ )
√ Ai
Donde:
lr = Intensidad de carga viva reducida.
lo=¿ Intensidad de la carga viva sin reducir.
Ai=¿Area de influencia del elemento estructural en m², que se calculara
mediante:
Ai=k At
Donde:
At = Área tributaria del elemento en m².
k =¿Factor de carga de carga viva sobre el elemento (ver tabla 3)
4. Distribución de cargas horizontales en columnas, pórticos y muros
En la norma E.020, cap. 5, articulo 18, inciso 18.1 señala que las cargas
horizontales sobre la estructura son distribuidas a las columnas, pórticos
y muros por los sistemas de pisos y techo que actúan como diafragmas
horizontales. La proporción de la carga horizontal total que resistirá
cualquier columna, pórtico o muro se determinará sobre la base de su
rigidez relativa, considerando la excentricidad natural y accidental de la
carga aplicada. (Reglamento Nacional de Edificaciones, 2015)
