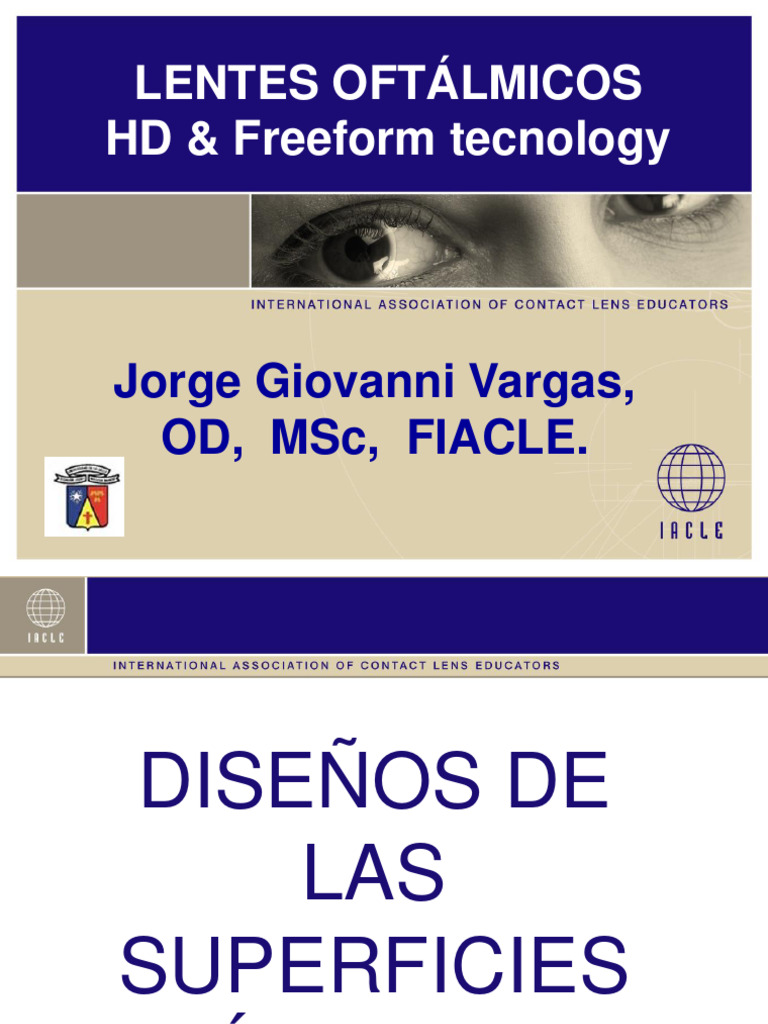

LENTES OFTÁLMICOS

HD & Freeform tecnology

Jorge Giovanni Vargas,

OD, MSc, FIACLE.
DISEÑOS DE
LAS
SUPERFICIES
ÓPTICAS
 GENERALIDADES DE UN LENTE

• DISEÑOS EN LENTES:

ESFERICOS
ASFERICOS
TORICOS
 LENTES ESFÉRICOS

• Se aconsejan para fórmulas bajas

Las aberraciones son

imperceptibles
(Ej. Bajo astigmatismo inducido)
 LENTES ASFÉRICOS

Se obtienen al seccionar un cono por distintos

planos:
• Paralela = Parábola
• Perpendicular = Círculo
• Con inclinación = 2 elipses e hipérbolas
LENTES ASFÉRICOS
 LENTES ASFÉRICOS

CARACTERÍSTICAS

• Permite producir lentes con curvas

más planas (calidad de imagen y estética).

• La superficie asférica se aplana hacia

los bordes
 ANGULO PANTOSCÓPICO

• La angulación promedio es de 15°.

• Permite cierta perpendicularidad con la

incidencia luminosa de los objetos ubicados en
VP y un rendimiento óptico ideal.
 ANGULO PANORÁMICO

• Esta formado por el plano frontal de los lentes

y la convexidad del perímetro cefálico frontal
a la altura de los ojos.

• En condiciones apropiadas subtiende un

ángulo de 10°.
ANGULO PANORÁMICO
LENTES TERMINADOS

• Son lentes que en ambas caras

tienen definido su diseño y poder.
 LENTE SEMITERMINADO

• Aquel lente que tiene terminada

una de sus caras con un diseño
( asf-esf), y permite a partir de
esta realizar diversas
prescripciones esféricas /
cilíndricas, cambiando solo los
parámetros de la cara posterior
LENTE SEMITERMINADO
LENTE TALLADO

• Es aquel que se fabrica

con base en un bloque
en “bruto”( sin poder D
en sus dos caras),
sobre el cual se talla la
prescripción óptica.
TÓRICAS
TÓRICAS

Superficie con dos meridianos con

diferente radio de curvatura
PARTES
PARTES DEL LENTE

• Curvatura
• Ságita
• Centro óptico
• Espesor
• Diámetro
• Forma
Curvatura

Poder = 1
r (mt)
Curvatura = 1 = 20 D
0.05
Curvatura vs poder lt

D1= D2- D1
r1 (mt)
D2= D1- D2 DT = D1+D2
r2 (mt)
Curvatura
CB:

Plano-convexa
Plano-cóncava
Biconvexo
Bicóncavo
Meniscos
Ságita

S = r - √ r² - ( Ø / 2 )²

S: ságita
r: radio
Ø: diámetro
Ságita

S = r - √ r² - ( Ø / 2 )²

S = 7.50 - √7.50² - ( 70 / 2 )²

S =
Ságita

S = r - √ r² - ( Ø / 2 )²

S = 0.08 - √0.08² - ( 0.7 / 2 )²

S =
Centro óptico
Lugar donde los rayos de luz
al atravesar el lente no sufren
ninguna desviación.
Espesor: e

Espacio en mm medido desde

la superficie anterior hasta la
posterior.

e central y e periférico
Diámetro
• Línea recta que atraviesa de
borde a borde el centro
geométrico de los lentes.

• Valores: 65mm, 70mm, 75mm, 80mm

Forma
Dada por el bisel o corte
realizado para acoplarlo a la
montura.
 CARACTERÍSTICAS
ÓPTICAS, FÍSICAS Y
QUÍMICAS DE LOS
LENTES OFTÁLMICOS
ORGÁNICOS
 Características ópticas:
1. Refracción
2. Índice de refracción
3. Dispersión relativa
4. Número Abbe
5. Transmisión
6. Absorción
7. Reflexión
 Características físicas:
1. Transparencia
2. Densidad
3. Conductividad térmica
4. Elasticidad y
resistencia mecánica
5. Dureza
6. Tinción
Características químicas:
1. Resistencia a los agentes
atmosféricos:

Temperatura
Humedad
Ataque químico:
Exposición a solventes, ácidos o
colorantes.
 Características ópticas:
Refracción
Cambio de dirección que sufre la
luz al atravesar un medio mas o
menos denso.
 Características ópticas:
Índice de refracción

Característica del medio por

donde viaja la luz.

Razón entre la velocidad de la

luz en el vacio (c) y la velocidad
de la luz al atravesar el material
del que esta hecho el lente (v).
 Características ópticas:
Índice de refracción

c Veloc luz en vacio

n= _______

v Veloc luz en material

 Características ópticas:
Índice de refracción

300.000
n= _______
189.000

n= 1.5873
 Características ópticas:
Dispersión relativa (cromática)

Descomposición de la luz al
atravesar un medio
transparente.

Número Abbe.
 Características ópticas:
Número Abbe
Materiales con baja dispersión tendrán un
número de Abbe grande.

Cuanto mayor sea el número de Abbe, mejor

será la calidad de la lente.

Una buena lente  valores superiores a 40.

 aberraciones

ABBE BAJO ABBE ALTO

 Características ópticas:
Número Abbe
La clasificación de los materiales se realiza por
medio de un diagrama de Abbe.
 Características ópticas:
Número Abbe
 Características ópticas:
Transmisión

Capacidad que tiene un

material de ser atravesado
por la luz y esta
directamente relacionada
con la transparencia del
material.
 Características ópticas:
Transmisión

Para conocer el porcentaje

de transmisión de un lente
se analiza el espectro:
Ultravioleta
Visible
Infrarrojo.
Longitudes de onda de la radiación ultravioleta, luz visible, radiación infrarroja

RADIACIÓN TIPO (λ) En (nm) (λ) En (nm)

C 100-280

Ultravioleta B 100-400 280-315

A 315-380

VIOLETA 380-450

BLUE 450-480

GREEN 480-540
Luz Visible 400 -760
YELLOW 540-590

ORANGE 590-610

RED 610-760

C 760-1400

Infrarroja B 760-1000000 1400-3000

A 3000-1000000
 Características ópticas:

Absorción

Cantidad de energía radiante

del espectro que el lente no
deja pasar y que no se
refleja.
 Características ópticas:

Reflexión

Cambio de dirección que

experimenta la luz al incidir
en una superficie.
 Características físicas:

Transparencia

Estado propio de los cuerpos que permite

el paso de los rayos de luz de forma que se
vea con claridad a través de ellos.

Cualquier falta de homogeneidad óptica u

opacidad del material lleva a dispersión
de luz.
 Características físicas:
Densidad

Es la relación entre la
masa (M) y el volumen
(V) de un cuerpo.
M
D= ______
V
 Características físicas:

Conductividad térmica

Capacidad de un material de
conducir el calor, cantidad
de calor transmitido.
 Características físicas:
Elasticidad y resistencia
mecánica

Valor de la fuerza
aplicada que produce
fractura del material,
oposición a la
deformación.
 Características físicas:
Dureza

Resistencia del material a

dejarse penetrar.

Se relaciona con:
Facilidad para tallar sus
caras y la fuerza para no ser
rayados.
 Características físicas:
Tinción

Los materiales orgánicos

tienen facilidad para ser
teñidos con cualquier color y
con la intensidad que se
desee.
TALLA
• TALLA de lentes
oftalmicos:
• Talla convencional
• Talla digital “HD”
• Talla freform o personalizada
• Talla convencional

El torno hace sobre un lente

semiterminado una talla de la
cara externa para dar el poder
del lente
• TALLA CONVENCIONAL
• Talla digital HD

El torno hace sobre un lente

semiterminado una talla de la cara
externa para dar el poder del lente
con diferencias de poder del
centro a la periferia.
• TALLA DIGITAL HD
• TALLA FREFORM O
PERSONALIZADA
• La tecnología FreeForm es una plataforma
de manufactura que permite la producción
de las superficies asimétricas o de forma-
libre.

• Los generadores de Forma Libre pueden

producir superficies extremadamente
complejas con un alto nivel de precisión.
• La tecnología FreeForm genera un código
cifrado para la producción del lente
definitivo. Este código lo genera la planta
principal y lo envía al laboratorio para la
producción.

• Los generadores utilizan el código cifrado y

con un PUCK o base de visión sencilla
semiterminada generan la talla con un alto
nivel de precisión.
 En el pasado los procesadores eran
extremadamente costosos y estaban
restringidos a los sistemas ópticos
altamente avanzados, sin embargo,
los fabricantes de lentes oftálmicos y
laboratorios hoy en día han adquirido
este tipo de tecnología.
• Los generadores tradicionales necesitan
moldes con las curvaturas específicas para
tallar cada graduación
• Los generadores de forma libre tallan las
curvaturas con una punta de diamante por cada
cara.
Los generadores y pulidoras de forma libre
tallan las superficies de los lentes mediante
sistemas CNC (computadoras controladas
numéricamente), el tallado esta
perfectamente programado y controlado.
 Tecnología de FreeForm

Ventajas
La tecnología de forma libre tiene varias
ventajas, entre ellas:

Elimina las restricciones que tienen los

laboratorios por elaborar lentes con la
precisión y personalización.
 Tecnología de FreeForm

Ventajas
Al ser máquinas controladas por computadora
se reduce drásticamente las probabilidades de
error.

Se alcanzan los grosores centrales mínimos

posibles, según especificación de cada
material.
 Tecnología de FreeForm

Ventajas
Se pueden tallar formas complejas
(progresivos, asféricos y doble asféricos)

Se acelera el tiempo de proceso.

Se amplia la gama de materiales que los

laboratorios pueden ofrecer, porque no
dependerán de moldes para su tallado.
La tecnología FreeForm

• Permite crear

progresivos, bifocales y monofocales

Software almacena la información de los

pacientes
• Monofocal freeform
