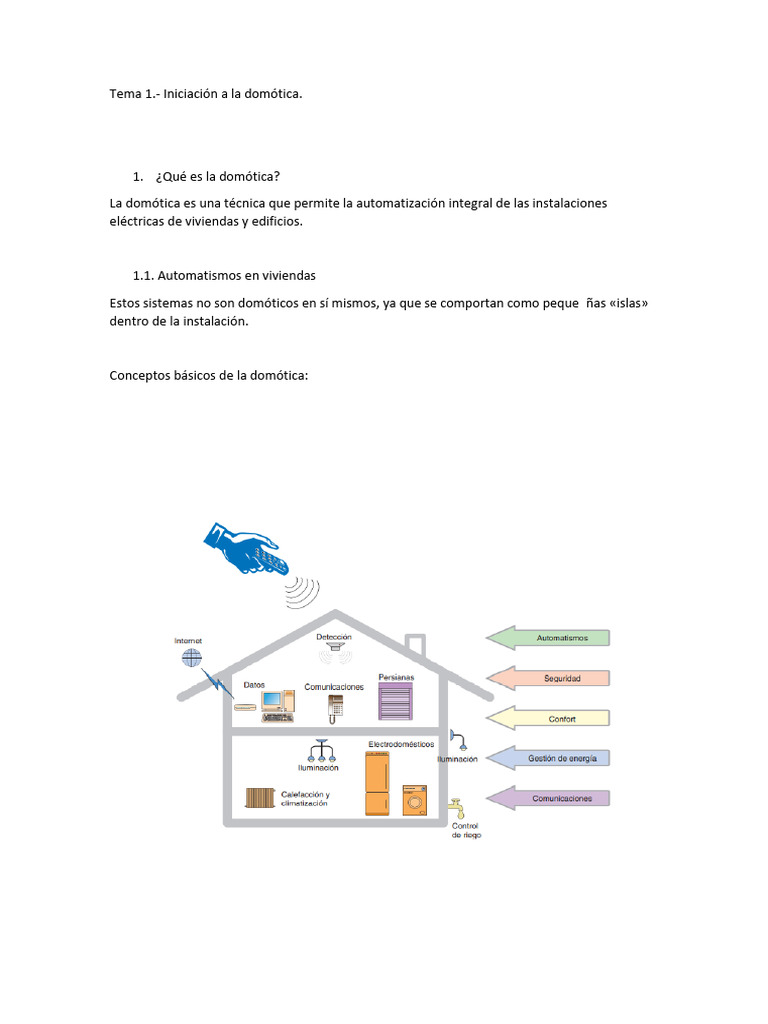

Tema 1.- Iniciación a la domótica.

1. ¿Qué es la domótica?

La domótica es una técnica que permite la automatización integral de las instalaciones

eléctricas de viviendas y edificios.

1.1. Automatismos en viviendas

Estos sistemas no son domóticos en sí mismos, ya que se comportan como peque ñas «islas»
dentro de la instalación.

Conceptos básicos de la domótica:

2. Áreas de aplicación de la domótica

La domótica se utiliza en las siguientes aplicaciones, cuyas funciones se enumeran aquí:

• Seguridad y alarmas.

– Alarmas antiintrusión y robo.

– Simulación de presencia.

– Alarmas técnicas. Detección de gases, humos e inundación.

• Control y gestión de energía.

– Ahorro energético mediante la gestión optimizada de cargas eléctricas.

• Áreas de comunicación.

– Intercomunicadores.

– Integración de Internet en el control eléctrico de la vivienda.

– Distribución multimedia.

• Sistemas de confortabilidad.

– Regulación de luminosidad.

– Control remoto de luminarias y dispositivos.

– Gestión de persianas y toldos.

– Sistema de riego automatizado.

2.1. Integración con otros servicios de la vivienda.

 La red domótica debe integrarse plenamente en la instalación eléctrica de la vivienda.
Estos servicios pueden funcionar de forma autónoma, pero su combinación con las
instalaciones domóticas permiten optimizar su gestión y funcionamiento.

3. Elementos característicos de una instalación domótica

Una instalación domótica necesita percibir señales del exterior, de magnitudes físicas
(temperatura, presión, presencia de personas, etc.).

3.1. Sensores

Un sensor es un dispositivo capaz de enviar señales al sistema domótico. Los siguientes

imágenes muestran diferentes tipos de sensores:
A continuación se enumeran algunos tipos de señales que pueden procesan los sensores:

• La actuación sobre un interruptor.

• La detección de humos o gases.

• Detección presencia de personas u objetos.

• Medida de la velocidad del viento.

• Sobrepaso de una temperatura.

3.2. Actuadores

Un actuador es un dispositivo que recibe señales del sistema domótico.

Algunos de los más característicos utilizados en domótica son los siguientes:

Algunas aplicaciones de los actuadores en instalaciones domóticas son:

• Encendido de luminarias

• Regulación de luminosidad

• Control de motores de toldos y persianas.

• Apertura y cierre de circuitos de agua o gases.

• Activación de sirenas.

3.3. Preactuador

Un preactuador es un dispositivo que se conecta entre el actuador principal y el sistema

domótico (nodo).
 3.4. Nodo

Es el dispositivo que recibe, procesa y envía las señales domóticas procedentes de los
sensores hacia los actuadores.

3.5. Tipos de señales de los sensores y actuadores

En función del tipo de señal que envían o reciben, los sensores y actuadores respectivamente,
pueden ser de dos tipos: digitales o analógicos.

Digital: Una señal digital es aquella que solamente tiene dos valores: 1 o 0 (todo o nada).

Analógico: Una señal analógica es aquella cuyo valor puede estar entre un rango desde un
máximo a un mínimo.

4. Sistemas cableados y programados

Los sistemas cableados son aquellos que unen mediante cables los elementos de captación
(interruptores, conmutadores, pulsadores, etc.) con los de actuación (luminarias, motores,
timbres, etc.).
 4.1. Circuito automático o domótico

Asimismo se puede decir que un dispositivo pertenece a un sistema domótico, si es capaz de

enviar y/o recibir información de otros elementos del sistema.

5. Concepto de entrada-salida

Los elementos del nodo domótico a los que se conectan los sensores y los actuadores se
denominan entradas y salidas respectivamente.

6. Sistemas domóticos

Los principales sistemas domóticos utilizados en la actualidad son los siguientes:

6.1. Sistemas basados en relés o autómatas programables (PLCs)

El autómata programable (PLC) es un dispositivo electrónico que permite procesar las

señales de los sensores y, mediante un programa, activar los actuadores.

Es un sistema centralizado al cual se conectan todos los elementos del sistema, tanto
sensores como actuadores o preactuadores. El uso de los autómatas programables (PLCs)
está generalizado en el entorno industrial.
 6.2. Sistemas de corrientes portadoras
6.3.

Los sistemas de corrientes portadoras utilizan el cableado de la vivienda para la transmisión de

señales domóticas. Se caracterizan por ser des centralizados, siendo el sistema más popular el
denominado.

6.4. Sistemas de bus

Es un sistema descentralizado formado por un bus de dos o más hilos que se en carga de
comunicar todos los elementos domóticos del sistema (sensores, actuadores y nodos). Dos de
los sistemas de bus más conocidos son: EIB-KNX y Lonworks.
 6.5. Sistemas inalámbricos

Son sistemas descentralizados que permiten gobernar los actuadores de la vivienda

(lámparas, persianas, electrodomésticos, etc.). El principio de funcionamiento de estos
sistemas se basa en el intercambio de señales de control entre un módulo emisor y un
módulo receptor.

Los módulos emisores (sensores) envían señales de control, que son recibidas por
receptores que están sintonizados a la misma frecuencia.

6.6. Sistemas propietarios de fabricantes

Son sistema diseñados por los fabricantes para dar soluciones concretas a situaciones de
automatización en viviendas y edificios.

7. Grados de automatización

En febrero de 2007 el Ministerio de Industria, Turismo y Comercio publicó la GUÍA-BT-51

de apoyo al REBT (Reglamento Electrotécnico de Baja Tensión), en la que se establecen los
requisitos específicos para las instalaciones domóticas.

8. Emplazamiento y montaje de los elementos de las instalaciones domóticas en

viviendas.
8.1. Circuitos necesarios en una instalación domótica

Como ya se ha indicado anteriormente, la instalación domótica debe estar integrada

plenamente en la instalación eléctrica de la vivienda.
Así se puede decir de forma general que una instalación domótica está formada por uno o
varios tipos circuitos eléctricos y una red domótica.

• Circuito de alimentación de potencia: utilizado para alimentar los diferentes actuadores y

receptores de la instalación, como lámparas, electrodomésticos, motores de toldos y
persianas, etc.

• Circuito de alimentación auxiliar: utilizado para alimentar determinados ele mentos del
sistema domótico que requieren tensiones que no son las de la red eléctrica, por ejemplo, 24V
en corriente continua.

• Circuito domótico (Bus domótico): utilizado para el transporte de las señales (telegramas) de
mando enviadas por los sensores y recibidas por los actuadores a través del nodo domótico.

8.2. Medio físico para el transporte de señales domóticas

 8.3. Cables y conectores utilizados en domótica.

Cables de línea: Como ya sabes, son los utilizados mayoritariamente en las instalaciones
eléctricas convencionales. Las secciones habitualmente utilizadas en este tipo de
instalaciones son las siguientes: 1,5 mm2 , 2,5 mm2 , 4 mm2 , 6 mm2 , etc.

Cables de bus: Se utilizan para el transporte de señales domóticas en instalaciones basadas en

bus. Suele ser un cable tipo manguera que dispone de dos o más hilos y que en algunas
ocasiones puede disponer de malla o apantallamiento.

Cable de pares trenzados: Este tipo de cables se utiliza en instalaciones de todo tipo, tales
como redes de datos, telefonía, intercomunicación y videoportería, etc. En el argot técnico a
este tipo de cables se le denomina twisteado. Existen cables de 1, 2 y 4 pares de hilos.

Cable KNX/EIB

Es un cable de pares trenzados especialmente diseñado para el sistema de bus KNX/EIB. Los
cables rojo (+) y negro (–) dan soporte al bus domótico. Los otros dos (amarillo y blanco) se
reservan para otros usos en la instalación.
Existe un terminal especialmente diseñado para el sistema KNX que facilita la conexión entre
los diferentes elementos del bus.

Otros cables y conectores utilizados en sistemas domóticos

En las instalaciones domóticas se pueden utilizar cables y sistemas de conexión que son
habituales en otro tipo de instalaciones, por ejemplo:

• Cables de telefonía y redes de datos con conectores RJ.

• Cable coaxial.

• Cables informáticos para los puertos de un ordenador (USB o serie).

8.4. Preinstalación domótica

Características de la preinstalación domótica

Unión con servicios de telecomunicaciones

Utilizando una canalización propia, debe unirse la caja general de distribución eléctrica con el
PAU (Punto de Acceso de Usuario).
Caja de distribución general En sistemas centralizados el nodo principal o de control, junto a su
dispositivo de alimentación, se instalarán en el cuadro general de distribución junto a la
aparamenta de corte y protección de la instalación eléctrica.

Una caja de al menos 24 módulos por cada 100 m2 de superficie de la vivienda. En las
viviendas con más de una planta, se deberá instalar un cuadro de protección y control por
planta.

En sistemas distribuidos puede ser necesario montar pequeños cuadros de distribución en

puntos intermedios de la vivienda.

Cajas de registro para el sistema domótico

Las cajas de registro se utilizarán para realizar empalmes y derivaciones en el cableado

domótico, y se instalarán en lugares estratégicos de la vivienda junto a cada caja de empalme y
derivación de la instalación eléctrica.
Canalizaciones

Se instalará una canalización independiente (de sección equivalente a la de un tubo de

diámetro 20 mm) entre las cajas de registro específicas para la instalación domótica o, en caso
de utilizarse las cajas de empalme y derivación eléctricas para la instalación domótica, se
aumentará la sección de la canalización, como mínimo en 200 mm2

Cajas de mecanismos de dispositivos domóticos

La instalación de mecanismos domóticos se realizará en cajas de tipo universal, similares y

compatibles a las utilizadas para albergar los mecanismos eléctricos.

La instalación de algunos dispositivos, como puede ser un panel táctil, requerirá la instalación
de cajas de dimensiones y características apropiadas.
