CONSEJERÍA DE EDUCACIÓN HOJA DE PRÁCTICAS

I.E.S FELIPES SOLIS VILLECHENOUS

Alumno/a: Alberto Roldán García

Grupo: 2º IT - IDO Práctica número: Tema 4 Fecha: _05__ / _03__ /2019___

Título de la práctica: Corrientes Portadoras X-10

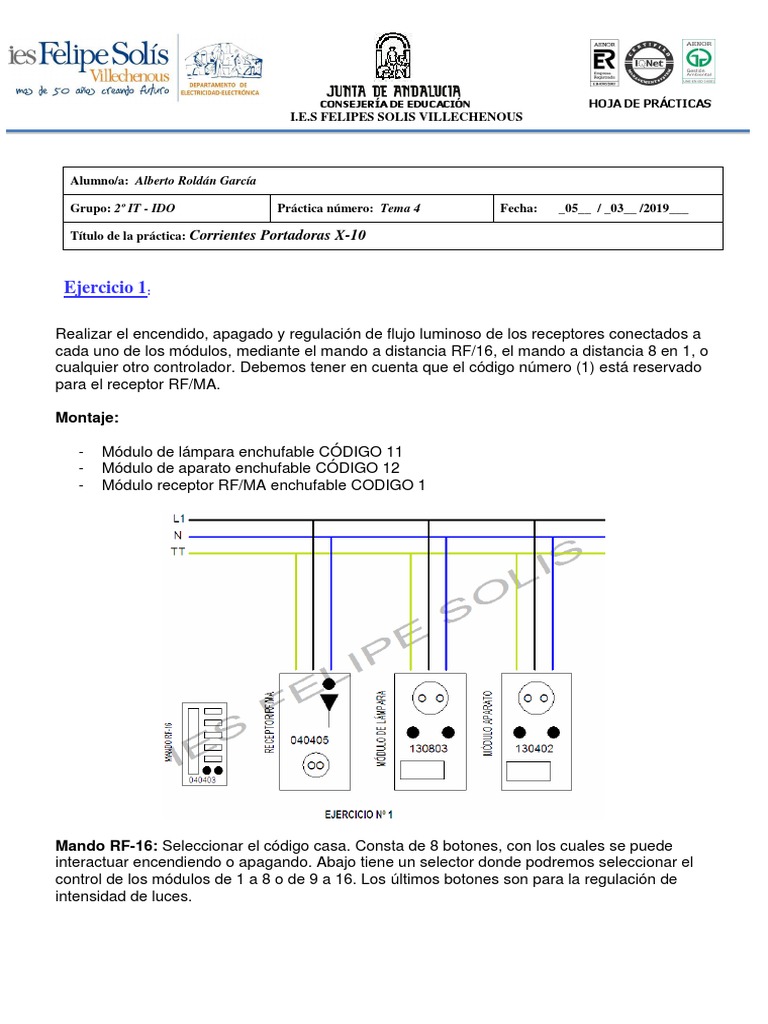

Ejercicio 1:

Realizar el encendido, apagado y regulación de flujo luminoso de los receptores conectados a

cada uno de los módulos, mediante el mando a distancia RF/16, el mando a distancia 8 en 1, o
cualquier otro controlador. Debemos tener en cuenta que el código número (1) está reservado
para el receptor RF/MA.

Montaje:

- Módulo de lámpara enchufable CÓDIGO 11

- Módulo de aparato enchufable CÓDIGO 12
- Módulo receptor RF/MA enchufable CODIGO 1

Mando RF-16: Seleccionar el código casa. Consta de 8 botones, con los cuales se puede
interactuar encendiendo o apagando. Abajo tiene un selector donde podremos seleccionar el
control de los módulos de 1 a 8 o de 9 a 16. Los últimos botones son para la regulación de
intensidad de luces.
 CONSEJERÍA DE EDUCACIÓN HOJA DE PRÁCTICAS
I.E.S FELIPES SOLIS VILLECHENOUS

Mando 8 en 1: Es un mando que sirve para controlar, además de nuestro sistema domótico, la
mayoría de los equipos de audio y video comerciales, reemplazando 7 mandos por uno.

Para borrar la memoria: Mantenemos la tecla SETUP hasta que el led rojo se encienda. Pulsamos
la tecla LEARN dos veces y después volvemos a pulsar la tecla SETUP (el led debería apagarse).

Para cambiar el código casa: Mantenemos pulsada la tecla SETUP hasta que el led rojo se
encienda. Usamos los botones numéricos para introducir el código casa, sustituyendo las letras
(1=A, 2=B, 16=P, etc.) Para terminar pulsamos la tecla ENTER (el led se apagará).

Para el control de módulos X-10: Presionamos el botón X10 (dibujo de casa o HWG). Usamos los
botones numéricos para seleccionar el número del dispositivo que deseamos controlar. Pulsamos
la tecla correspondiente a la función que queramos realizar:

- Encendido: CHANNEL +
- Apagado: CHANNEL –
- Más Intensidad: VOLUME +
- Menos Intensidad: VOLUME –
- Todas las luces encendidas: POWER
- Todas las luces apagadas: MUTE
 CONSEJERÍA DE EDUCACIÓN HOJA DE PRÁCTICAS
I.E.S FELIPES SOLIS VILLECHENOUS

Ejercicio 2:

Realizar el encendido, apagado y regulación de flujo luminoso de los receptores conectados a

cada uno de los módulos y del módulo de casquillo, mediante el mando a distancia RF/16, el
mando a distancia 8 en 1, o cualquier otro controlador. Debemos tener en cuenta que el código
número (1) está reservado para el receptor RF/MA.

Montaje:

- Módulo de lámpara DIN CÓDIGO 9

- Módulo de aparato DIN CÓDIGO 10
- Módulo receptor RF/MA enchufable CODIGO 1
- Módulo de casquillo CÓDIGO 4

Módulo Casquillo: Controla el encendido de cualquier luz y soporta una carga máxima de 100
W. Necesita una toma de 220V. (NO controla flujo luminoso)

Para cambiar el código casa: Desconectamos la corriente. Colocamos el módulo de casquillo y le

colocamos su bombilla. Restablecemos la corriente (la lámpara no lucirá). Colocamos cualquier
controlador X10 en el código casa en que queramos colocar el módulo casquillo. Presionamos
tres veces en intervalos de 1 segundo el código que deseamos configurar al módulo y el código
función ON, en un periodo inferior a 30 segundos, después de haber encendido la lámpara. A la
tercera vez que pulsemos el código que queramos ponerle la lámpara se encenderá y el código
quedará almacenado en la memoria del módulo.
 CONSEJERÍA DE EDUCACIÓN HOJA DE PRÁCTICAS
I.E.S FELIPES SOLIS VILLECHENOUS

Ejercicio 3:

Realizar el encendido, apagado y regulación de flujo luminoso de los receptores, subida y bajada
de persiana, conectados a cada uno de los módulos, mediante el mando a distancia RF/16, el
mando a distancia 8 en 1, o cualquier otro controlador. Debemos tener en cuenta que el código
número (1) está reservado para el receptor RF/MA.

Montaje:

- Módulo de lámpara Empotrable CÓDIGO 7

- Módulo de persiana Empotrable CÓDIGO 8
- Módulo receptor RF/MA enchufable CODIGO 1
- Módulo de casquillo CÓDIGO 4

Módulo de Persianas: Controla persianas o cortinas eléctricas. Se pueden programar macros y

eventos para automatizar este. Si pulsamos realiza la apertura o cierre completo, pero si
prolongamos la presión podemos ajustar el cierre o la apertura a la posición que deseemos.

Programación y calibración del módulo: Ajustamos los finales de carrera de la persiana a los
niveles máximo y mínimo a los que quiera que baje y suba la persiana. Presionamos el botón
superior del módulo para que suba la persiana completamente. Colocamos el módulo en el código
casa *. Presionamos el botón inferior del módulo hasta que la persiana se ha bajado por
completo. Dos segundos después de liberar el botón, el módulo toma medida y la almacena
interiormente y siempre sabrá la posición en que se quedó el motor. Seleccionamos el código
casa y de unidad que se desee y colocamos la tapa del módulo.
 CONSEJERÍA DE EDUCACIÓN HOJA DE PRÁCTICAS
I.E.S FELIPES SOLIS VILLECHENOUS

Ejercicio 4:

Realizar la subida y bajada de persiana mediante el módulo de persianas empotrable, el

encendido, apagado y regulación de flujo luminoso del resto de los módulos mediante el mando a
distancia RF/16, el mando a distancia 8 en 1, o cualquier otro controlador. Debemos tener en
cuenta que el código número (1) está reservado para el receptor RF/MA.

Montaje:

- Módulo de lámpara con cable CÓDIGO 13

- Módulo de aparato con cable CÓDIGO 14
- Módulo receptor RF/MA enchufable CODIGO 1
- Mando doble conmutador inalámbrico SS12E (controla los módulos CC)

Mando doble conmutador inalámbrico SS12E: Doble conmutador inalámbrico de superficie que
es capaz de controlar dos módulos diferentes.

Cambio del código de casa: Pulsamos el botón de encendido superior y lo mantenemos pulsado.
El led rojo parpadeará brevemente. Después de 15 segundos, muestra la programación actual del
código. Si parpadea una vez estará programado en el código de casa A, si parpadea dos veces
en el B, etc. Dejamos de pulsar el botón de encendido. Pulsamos varias veces brevemente el
botón de encendido superior para ajustar el código de casa (1 pulsación=A, 2 pulsaciones=B,
etc.) El led parpadeará cada vez que se pulse el botón. Presionamos el botón continuadamente la
última vez que se pulse. Después de 3 segundos el led muestra el código casa programado con
un número de destello igual al código programado. Suelte el botón ahora.
 CONSEJERÍA DE EDUCACIÓN HOJA DE PRÁCTICAS
I.E.S FELIPES SOLIS VILLECHENOUS

Cambio del código de unidad: Pulsamos el botón de apagado superior y lo mantenemos pulsado.
El led rojo parpadeará brevemente. Después de 15 segundos, muestra la programación actual del
código. Si parpadea una vez estará programado en el código 1, si parpadea dos veces en el 2,
etc. Suelta el botón de apagado. Pulsamos varias veces brevemente el botón de encendido
superior para ajustar el código (1 pulsación=1, 2 pulsaciones=2, etc.) El led parpadeará cada vez
que se pulse el botón. Presionamos el botón continuadamente la última vez que se pulse.
Después de 3 segundos el led muestra el código casa programado con un número de destello
igual al código programado. Suelte el botón ahora.
 CONSEJERÍA DE EDUCACIÓN HOJA DE PRÁCTICAS
I.E.S FELIPES SOLIS VILLECHENOUS

Ejercicio 5:

Realizar la programación del micromódulo de 4 direcciones TMA o TMD para gobernar las
lámparas conectadas a los mencionados módulos con los códigos del 11 al 14 ambos inclusive.

Montaje:

- Módulo de lámpara enchufable CÓDIGO 11

- Módulo de aparato enchufable CÓDIGO 12
- Módulo de lámpara con cable CÓDIGO 13
- Módulo de aparato con cable CÓDIGO 14
- Micromódulo 4 direcciones

Micromódulo 4 direcciones TMA: Manda señales de on off a cuatro módulos diferentes.

 CONSEJERÍA DE EDUCACIÓN HOJA DE PRÁCTICAS
I.E.S FELIPES SOLIS VILLECHENOUS

Ejercicio 6:

Realiza el encendido y apagado de los receptores conectados a cada uno de los módulos
mediante el mando a distancia RF/16, el mando a distancia 8 en 1, o cualquier otro controlador.
Debemos tener en cuenta que el código número (1) está reservado para el receptor RF/MA.

Montaje:

- Micromódulo iluminación 1 dirección CÓDIGO 3

- Micromódulo aparato 1 dirección CÓDIGO 2
- Módulo receptor RF/MA enchufable CODIGO 1

Ejercicio 7:

Verifica el funcionamiento del receptor universal para cada una de las posiciones de los
conmutadores, continuo y momentáneo, solo sirena y relé y solo relé. Configura los códigos de
cada uno de los módulos del tablero y del emisor y receptor universal, verifica el funcionamiento
del emisor con cada uno de los módulos con el mismo código casa y con el mismo o distinto
código número.

Montaje:

- Micromódulo iluminación 1 dirección CÓDIGO 3

- Micromódulo aparato 1 dirección CÓDIGO 2
- Módulo receptor RF/MA enchufable CODIGO 1
