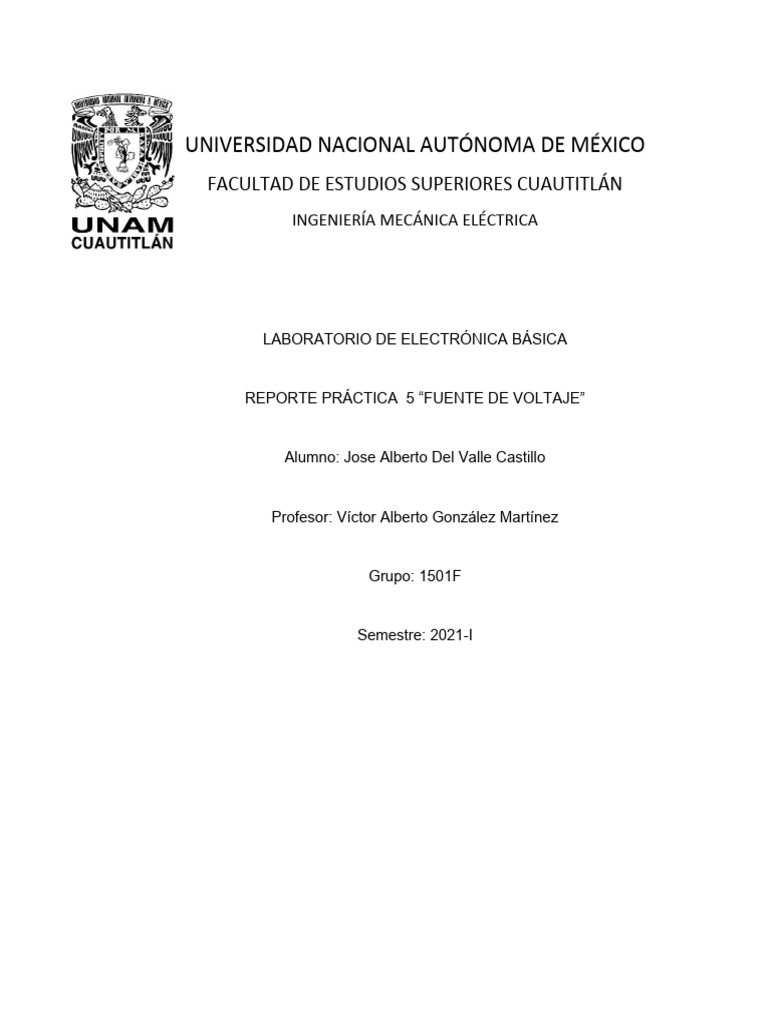

UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO

FACULTAD DE ESTUDIOS SUPERIORES CUAUTITLÁN

INGENIERÍA MECÁNICA ELÉCTRICA

LABORATORIO DE ELECTRÓNICA BÁSICA

REPORTE PRÁCTICA 5 “FUENTE DE VOLTAJE”

Alumno: Jose Alberto Del Valle Castillo

Profesor: Víctor Alberto González Martínez

Grupo: 1501F

Semestre: 2021-I
OBJETIVO
 Comprobar el funcionamiento del diodo zener como dispositivo regulador de voltaje.
 Obtener en la pantalla del osciloscopio la forma de los voltajes en diferentes puntos
de una fuente de voltaje.
 Comprobar el funcionamiento de una fuente de voltaje variable.

EQUIPO

Multímetro

Osciloscopio.

Tableta de conexiones.
MATERIAL
Alambres y cables para conexiones
1 Resistencia de 1k a ½ watt R1
1 Resistencia de 270 a ½ watt R2
1 Potenciómetro de 50k R3
1 Capacitor de 1000F a 25V C1
1 Capacitores de 470F a 25V C2
2 Diodos 1N4007 D1, D2
1 Diodo zener de 12V a ½ watt DZ2
1 Diodo zener de 9.1V a ½ watt DZ1
1 Led rojo LED
1 Transistor TIP29C T1
1 Transistor TIP31C T2
1 Motor de CD 12V M
1 Transformador 127-24V @ 500mA con TAP central Tr

PROCEDIMIENTO EXPERIMENTAL
1. Arme el circuito de la figura 5.2 dejando todos los interruptores abiertos.

Figura 5.2

2. Conecte el transformador a la línea y utilizando el canal 1 del osciloscopio en acoplo

 de CA y el canal 2 en acoplo de CD observe los voltajes en los puntos A–A’, B–B’,
anotando su amplitud, frecuencia y período. Grafique las formas de onda de cada uno
en papel milimétrico, acotadas debidamente.

3. Desconecte el transformador. Cierre el interruptor S1 y repita el paso 2. A partir de

este punto todos los interruptores que se vayan cerrando se mantendrán
cerrados.

4. Cierre el interruptor S2, acople ambos acanales del osciloscopio en CD y observe la

forma de onda de los puntos C–C’ y D–D’ y grafíquelos en papel milimétrico.

5. Gire el potenciómetro hasta obtener la mínima resistencia entre las terminales que se
conectan en E–E’ y cierre el interruptor S3.

6. Observe en la pantalla los voltajes entre los puntos E–E’ (canal 1) y entre los puntos
D–D’ (canal 2). Gire lentamente la perilla del potenciómetro para llenar la tabla 5.1.

E –E’ (Volts) DZ1 D – D’ (Volts) DZ2 D – D’ (Volts)

1 220mv 274mv
3 2.17 2.11
5 4 4
7 6.13 6.12
8 no se calculó X X
9 8 8.03
9.38 8.4 (10V) 9
11 10
Ya no se pudo 11.2
12
Porque el potenciómetro
13 Ya no dio más Ya no se pudo
14 Ya no da más
7. Desconecte el transformador. Cambie el diodo zener DZ1 por el diodo zener DZ2, repita
los puntos 5 y 6.

8. Desconecte el transformador. Coloque el capacitor C 2, el motor de CD y el

amperímetro como se observa en la figura 5.3.

Figura 5.3

9. Con el potenciómetro a la mínima resistencia, conecte el transformador. Gire la

perilla del potenciómetro para llenar la columna I C de la tabla 5.2.

E –E’ (Volts) IC (mA) P (mW)

1 0.1uA 1u

2 0.69 1.38

3 1.56 4.68

4 21.5 86

5 ya giro el motor 82.6 413

6 101.2 607.2

7 116.2 813.4

8 132.7 1061.6

9 146.3 1316.7

10 Ya no se pudo pasar Es el diodo 1

CUESTIONARIO

1. Explique con sus palabras lo que sucede al intercambiar los diodos zener.
El diodo Zener funcionó como un switch para este circuito, permitiendo el paso de
corriente hasta que se llegue a su límite, que es donde éste se abrirá y ya no permitirá el
paso de corriente. El Zener de 12V necesita un voltaje mayor que el diodo Zener de 9.1V.
Recordando que este voltaje es el necesario para trabajar en una polarización inversa, el
Zener de 12 V permite que el potenciómetro tenga más resistencia que con el diodo de 9
Volts, permitiendo más lecturas.

2. Explique paso a paso el funcionamiento de la fuente de voltaje de la figura 5.3.

La fuente de voltaje se conecta al transformador, reduciendo el voltaje de 127 V a 24V. De ahí, la

corriente circula por la parte del circuito rectificador de onda completa que rectifica una corriente
alterna a una directa. Luego, pasa por un capacitor completando una onda con voltaje de rizo,
convirtiéndola prácticamente a corriente directa. Después pasa la corriente por una resistencia y un
diodo emisor de luz, haciendo que encienda. Después pasa por un diodo Zener conectado en
paralelo a un potenciómetro, haciendo la función de un switch, cortando el paso de corriente hasta
que se llega a su intervalo de trabajo (12 y 9.1 V en el Z1 y Z2). Ésta energía es suministrada por un
arreglo de transistores conectados formando una amplificación de voltaje, ya que se encuentran
pérdidas a lo largo del circuito. Por último pas por un capacitor conectado en paralelo. Fungiendo
como filtro para el motor de CD (ventilador) que viene conectado en paralelo al capacitos.

3. En base a las lecturas de la tabla 5.2 calcule la potencia que suministra la fuente a la
carga en cada uno de ellos.

E –E’ (Volts) IC (mA) P (mW)

1 0.1uA 1u

2 0.69 1.38

3 1.56 4.68

4 21.5 86

5 ya giro el motor 82.6 413

 6 101.2 607.2

7 116.2 813.4

8 132.7 1061.6

9 146.3 1316.7

10 Ya no se pudo pasar Es el diodo 1

4. Si se desconecta uno de los diodos rectificadores del circuito que sucede en la fuente
de voltaje, de una breve explicación.
Al desconectar el diodo rectificador de la parte de abajo, no se realizará una
rectificación de onda completa, ya que en el análisis del semiciclo negativo solo se
encuentra un diodo polarizado en inversa, éste abre el circuito y nos resulta una
rectificación de media onda, con corte en el semiciclo negativo. Ocurre lo mismo si se
desconecta el diodo de la parte superior, solo que la rectificación será al revés,
solamente por parte del semiciclo negativo; Y la rectificación de media onda cortará en
el semiciclo positivo.
CONCLUSIONES:
Ésta práctica fue un poco mas compleja de comprender ya que se nos presentó un
circuito bastante largo, con muchos switches de los cuales encontramos conflicto dentro
del simulador de Microcap. Pero con un análisis por partes gracias a estos switches se
pudo comprender más claramente el funcionamiento del Zener, y de las configuraciones
realizadas en el circuito. Se pudiera decir que el circuito funciona como una fuente de
voltaje variable, ya que con el ventilador se pudo apreciar a que valor del potenciómetro
empezaba a funcionar, y a partir de que valor dejó de hacerlo, esto debido a la
alimentación, amplificación recibida, y todos los elementos y componentes que tuvo el
circuito.
BIBLIOGRAFÍA
https://techlandia.com/convertir-voltaje-corriente-alterna-voltaje-corriente-directa-
como_214392/
https://www.mheducation.es/bcv/guide/capitulo/8448171624.pdf
https://unicrom.com/diodo-zener/#:~:text=El%20diodo%20Zener%20es%20un,el
%20sentido%20de%20la%20flecha.
