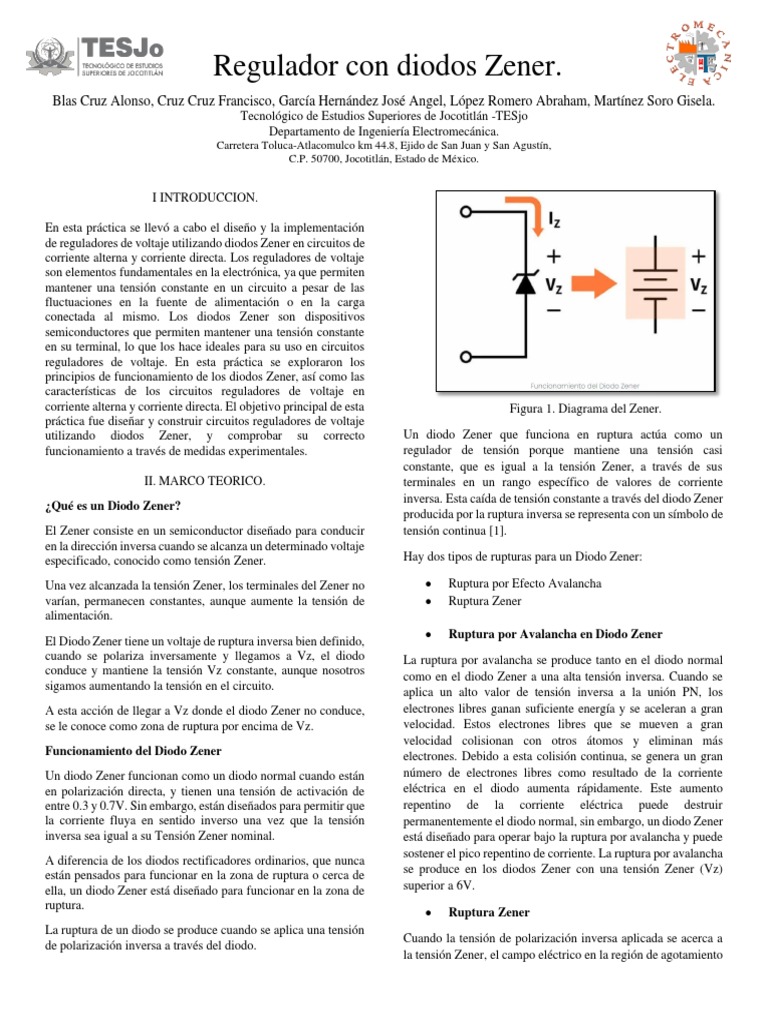

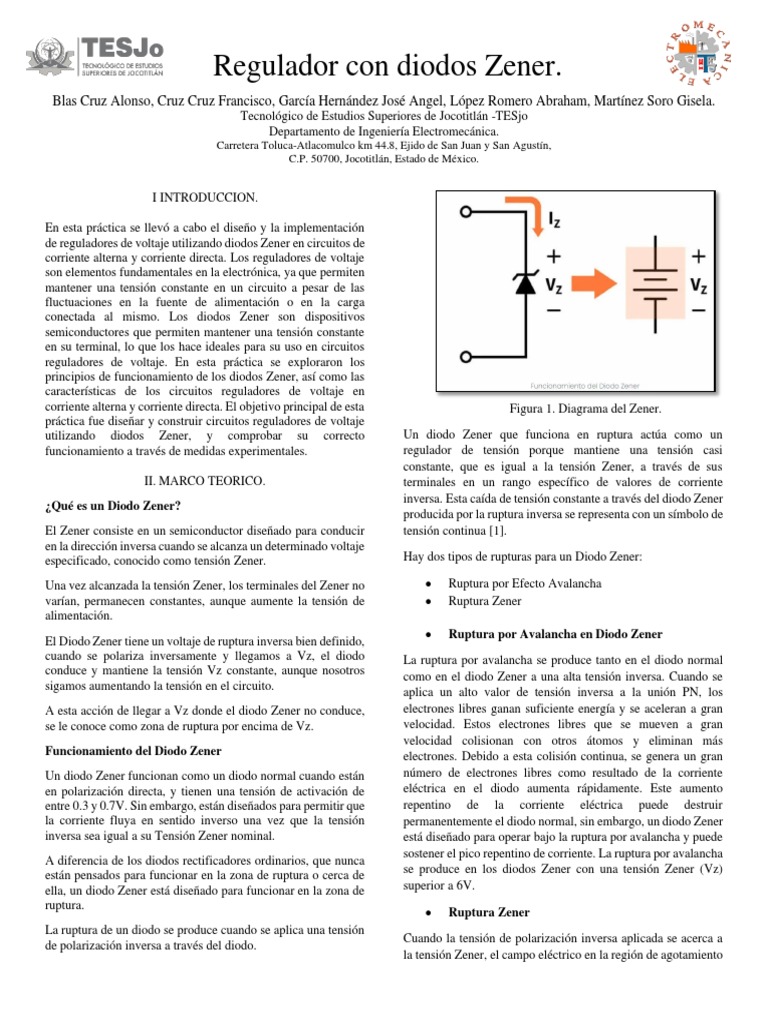

Regulador con diodos Zener.

Blas Cruz Alonso, Cruz Cruz Francisco, García Hernández José Angel, López Romero Abraham, Martínez Soro Gisela.
Tecnológico de Estudios Superiores de Jocotitlán -TESjo
Departamento de Ingeniería Electromecánica.
Carretera Toluca-Atlacomulco km 44.8, Ejido de San Juan y San Agustín,
C.P. 50700, Jocotitlán, Estado de México.

I INTRODUCCION.

En esta práctica se llevó a cabo el diseño y la implementación

de reguladores de voltaje utilizando diodos Zener en circuitos de
corriente alterna y corriente directa. Los reguladores de voltaje
son elementos fundamentales en la electrónica, ya que permiten
mantener una tensión constante en un circuito a pesar de las
fluctuaciones en la fuente de alimentación o en la carga
conectada al mismo. Los diodos Zener son dispositivos
semiconductores que permiten mantener una tensión constante
en su terminal, lo que los hace ideales para su uso en circuitos
reguladores de voltaje. En esta práctica se exploraron los
principios de funcionamiento de los diodos Zener, así como las
características de los circuitos reguladores de voltaje en
corriente alterna y corriente directa. El objetivo principal de esta Figura 1. Diagrama del Zener.
práctica fue diseñar y construir circuitos reguladores de voltaje
utilizando diodos Zener, y comprobar su correcto Un diodo Zener que funciona en ruptura actúa como un
funcionamiento a través de medidas experimentales. regulador de tensión porque mantiene una tensión casi
constante, que es igual a la tensión Zener, a través de sus
II. MARCO TEORICO. terminales en un rango específico de valores de corriente
inversa. Esta caída de tensión constante a través del diodo Zener
¿Qué es un Diodo Zener?
producida por la ruptura inversa se representa con un símbolo de
El Zener consiste en un semiconductor diseñado para conducir tensión continua [1].
en la dirección inversa cuando se alcanza un determinado voltaje
especificado, conocido como tensión Zener. Hay dos tipos de rupturas para un Diodo Zener:

Una vez alcanzada la tensión Zener, los terminales del Zener no
varían, permanecen constantes, aunque aumente la tensión de
alimentación.
El Diodo Zener tiene un voltaje de ruptura inversa bien definido,
cuando se polariza inversamente y llegamos a Vz, el diodo
conduce y mantiene la tensión Vz constante, aunque nosotros
sigamos aumentando la tensión en el circuito.
A esta acción de llegar a Vz donde el diodo Zener no conduce,
se le conoce como zona de ruptura por encima de Vz.
Funcionamiento del Diodo Zener
Un diodo Zener funcionan como un diodo normal cuando están
en polarización directa, y tienen una tensión de activación de
entre 0.3 y 0.7V. Sin embargo, están diseñados para permitir que
la corriente fluya en sentido inverso una vez que la tensión
inversa sea igual a su Tensión Zener nominal.
A diferencia de los diodos rectificadores ordinarios, que nunca
están pensados para funcionar en la zona de ruptura o cerca de
ella, un diodo Zener está diseñado para funcionar en la zona de
ruptura.
La ruptura de un diodo se produce cuando se aplica una tensión
de polarización inversa a través del diodo.
• Ruptura por Efecto Avalancha
• Ruptura Zener
• Ruptura por Avalancha en Diodo Zener
La ruptura por avalancha se produce tanto en el diodo normal
como en el diodo Zener a una alta tensión inversa. Cuando se
aplica un alto valor de tensión inversa a la unión PN, los
electrones libres ganan suficiente energía y se aceleran a gran
velocidad. Estos electrones libres que se mueven a gran
velocidad colisionan con otros átomos y eliminan más
electrones. Debido a esta colisión continua, se genera un gran
número de electrones libres como resultado de la corriente
eléctrica en el diodo aumenta rápidamente. Este aumento
repentino de la corriente eléctrica puede destruir
permanentemente el diodo normal, sin embargo, un diodo Zener
está diseñado para operar bajo la ruptura por avalancha y puede
sostener el pico repentino de corriente. La ruptura por avalancha
se produce en los diodos Zener con una tensión Zener (Vz)
superior a 6V.
• Ruptura Zener
Cuando la tensión de polarización inversa aplicada se acerca a
la tensión Zener, el campo eléctrico en la región de agotamiento
se hace lo suficientemente fuerte como para sacar electrones de
su banda de valencia. Los electrones de valencia que obtienen
suficiente energía del fuerte campo eléctrico de la región de
agotamiento se liberan del átomo padre. En la región de ruptura
Zener, un pequeño aumento de la tensión provoca un rápido
incremento de la corriente eléctrica.
constante. La corriente inversa en el circuito se ha incrementado,
la caída de voltaje a través de la resistencia aumenta en una
cantidad igual a la diferencia entre el voltaje de entrada aplicado
y el voltaje Zener del diodo Zener.”
Cabe aclarar que la potencia que manejan los diodos Zener es
muy baja, por lo que se utilizan para regular el voltaje en algunas
etapas internas de una tarjeta electrónica.

Curva Característica del Diodo Zener Zener en corriente alterna con recortadores.

La curva característica de un diodo Zener puede dividirse en dos Este el circuito base que se usa entre otras cosas en etapas de
partes: amplificación para evitar la distorsión.
• Polarización directa Durante el semiciclo positivo D1 queda polarizado en inversa y
• Polarización Inversa D2 en directa, por lo tanto, en Vo habrá V Zener 1 + 0,7v.

• Polarización Directa del Diodo Zener

La polarización directa de un diodo Zener es casi idéntico a la
polarización directa de cualquier otro diodo de unión P-N.

• Polarización Inversa del Diodo Zener

Cuando se aplica una tensión inversa a un Zener, inicialmente
fluye una pequeña corriente de saturación inversa a través del
diodo. Esta corriente se debe a los portadores minoritarios
generados térmicamente. A medida que se aumenta la tensión
inversa, en un determinado valor de tensión inversa, la corriente
inversa aumenta de forma drástica y brusca. Esto es una
indicación de que se ha producido la ruptura. A esto lo llamamos
tensión de ruptura o tensión Zener y se denota por Vz
Aplicaciones de un diodo Zener
Figura 2. Diagrama de circuito limitador.
Los diodos Zener se encuentran diseñados para mantener un
voltaje constante en sus terminales, para esto debe ser polarizado En el semiciclo negativo D1 queda polarizado directamente y
inversamente con un voltaje por arriba de su ruptura. D2 en inversa, por lo que cuando la entrada Vi llegue a V
Estos diodos se utilizan como reguladores de tensión o voltaje Zener + 0,7 v no dejará pasar más a la salida y por lo tanto se
para determinadas tensiones y resistencias de carga. Con un evita por ejemplo de la distorsión de un altavoz conectado a la
Zener podemos conseguir que a un componente siempre le salida Vo.
llegue la misma tensión de forma bastante exacta.
Al menos dos componentes y diodo ideal y resistencia se
Otro uso común del Zener es actuar como un elemento de emplean para la formación de estos recortes. En algunos casos;
protección de un circuito para que nunca le sobrepase una para fijar el nivel de recorte, también se utiliza una batería de
determinada tensión a la carga del circuito CC. Cuando el circuito está sesgado hacia adelante, el diodo
Diodo Zener como regulador de voltaje ideal utilizado funciona como un interruptor cerrado. Cuando el
circuito está polarizado en sentido inverso, el diodo ideal
Los diodos Zener se utilizan en variadas aplicaciones, siendo utilizado funciona como un interruptor abierto [2].
una de ellas en circuitos electrónicos como diodos de referencia
de voltaje, permitiendo crear circuitos de regulación de voltaje
de referencia simples y estables.

Como hemos hablado anteriormente, un estabilizador de voltaje

está pensado para garantizar que el voltaje de salida se mantenga
constante, requiriendo protección contra los excesos de voltaje
o tensión.

Funcionamiento

Al incrementar el voltaje de entrada, la corriente se incrementa

a través del diodo Zener y la caída de voltaje se mantiene
 III. RESULTADOS.
Se realizaron distintos circuitos limitadores o conocidos también Ext Trig
como “reguladores”, con distintos modelos de Zener. _
+

El diagrama del primer circuito realizado se muestra a A

_
B
_
+ +
continuación.
10kΩ
Ext Trig
+ 14.43Vrms 1N4735A
B
_
60Hz
A
+ _ + _ 0°

10kΩ

1N4733A

30V Figura 5. Circuito limitador con Zener 1N4735A.

Tecla = A

Pero esta vez la señal es distinta, pues está alternando la

Figura 3. Circuito regulador con Zener en corriente directa.
Consistió en alimentar un Zener con una fuente variable de
corriente directa y posteriormente observar cómo mantiene el
voltaje característico del modelo. Para este caso se ocupó un
Zener 1N535; en el datasheet consultado se encontró que el
voltaje de este diodo es de 5.1 V.
Variamos el voltaje desde 0V hasta 30V y observamos que se
mantenía constante la salida, con un valor muy aproximado a los
5.1V.
polarización del Zener. Cuando la corriente se encuentra en su
semiciclo positivo el diodo estará polarizado inversamente y
limitará el voltaje de entrada a un 𝑉𝑧 (voltaje característico del
Zener), que para este caso es de 6.2 V. Y cuando la onda se
encuentre en su semiciclo negativo, el Zener estará polarizado
directamente, por lo que habrá una caída de tensión de
únicamente 0.7 V aproximadamente.
A continuación, podemos ver que los valores varían, el valor
máximo es de 6.40 V y el mínimo es de 0.800 V. Valores muy
aproximados a los que se supone deberían medir.

Cómo podemos visualizar a continuación, la señal en el

osciloscopio era una gráfica constante, con un valor de 5.1V.

Figura 6. Señal obtenida del circuito limitador.

Para el tercer circuito se siguió trabajando con corriente alterna,

pero esta vez con dos diodos Zener, cómo se muestra en el
diagrama.

Figura 4. Gráfica obtenida en osciloscopio.

Para el segundo circuito, se realizó lo mismo, reemplazando el

Zener por un diodo Zener 1N4735, y esta vez con corriente
alterna.
 Ext Trig
+ +
_ _
A B
+ _ + _
10kΩ
1N4728A
14.43Vrms
60Hz
0°
1N4741A
Figura 7. Circuito limitador con dos diodos Zener.
Parra este caso, ambos diodos estarán limitando; uno en el
semiciclo positivo y el otro al semiciclo negativo. Pero mientras
uno se polariza inversamente, el otro queda polarizado
directamente, existiendo una caída de tensión de 0.7 V.
Entonces, el primer diodo limitará el voltaje de entrada en el
semiciclo positivo a 3.3 V (voltaje especificado por la hoja de
datos) más 0.7 V que caen el diodo 1N4741A. Mientras que este
último mencionado trabajará en el semiciclo negativo
recortando el voltaje a 11V (voltaje del modelo) menos 0.7 V
que caen en el primer diodo. Teóricamente, el valor máximo de
la señal resultante es 4 V, mientras que el valor mínimo tendría
que ser de -11.7 V.
A continuación, se muestra la gráfica obtenida, dónde se puede
notar que el valor mínimo de voltaje varía con 30 mV.
Figura 8. Señal obtenida de circuito limitador con dos Zener.
El último circuito de igual modo se trabajó con corriente alterna
y con dos Zener también, pero conectados de diferente manera,
cómo a continuación se visualiza.
Ext Trig
A B
+ _ + _
10kΩ
1N4742A
14.43Vrms
60Hz
0°
1N4736A
Figura 9, Circuito limitador con dos diodos Zener.
El funcionamiento de esta configuración, básicamente es igual
al anterior, pero aquí se cambiaron los diodos.
El primero de ellos, regula un valor de 12 V, mientras que el
segundo limita a un voltaje 6.8 V. Por lo tanto, el valor máximo
de 7.5 v y un valor mínimo de -12.7 V.
De todos los circuitos, este fue el que mas difirió de los valores
esperados.
Figura 10. Gráfica obtenida de circuito limitador.
Desafortunadamente, las gráficas del primer y último circuito
no se guardaron correctamente en la memoria.
Cuestionario:
1.- ¿Cuál es la diferencia entre un regulador y un limitador?
Un limitador de voltaje es un dispositivo que se utiliza para
limitar el voltaje en un circuito a un nivel predefinido. Esto se
hace cortando la corriente eléctrica o reduciéndola a un nivel
seguro cuando se alcanza un cierto nivel de voltaje. Un limitador
de voltaje es útil para proteger los componentes eléctricos y
electrónicos de daños debido a fluctuaciones de voltaje.
Por otro lado, un regulador de voltaje es un dispositivo que se
utiliza para mantener el voltaje de un circuito a un nivel
constante, independientemente de las fluctuaciones de voltaje en
la fuente de alimentación. Un regulador de voltaje se utiliza para
proporcionar una fuente de alimentación constante y confiable
para los componentes electrónicos y eléctricos sensibles. Los
reguladores de voltaje se utilizan comúnmente en fuentes de
alimentación de computadoras, televisores y otros equipos
electrónicos para garantizar que los componentes reciban la
cantidad correcta de voltaje en todo momento.

2.- ¿Cuál es la diferencia entre un Zener y un diodo
rectificador?
Un diodo rectificador es un tipo de diodo que se utiliza para
rectificar corriente alterna (AC) en corriente continua (DC). Esto
se logra permitiendo que la corriente fluya en una dirección
mientras que bloquea la corriente en la dirección opuesta. Los
diodos rectificadores se utilizan comúnmente en fuentes de
alimentación y rectificadores de señal.
Por otro lado, un diodo Zener es un tipo especial de diodo que
se utiliza como regulador de voltaje en circuitos electrónicos.
Un diodo Zener se polariza en inversa y está diseñado para
operar en el modo de ruptura Zener, lo que significa que se
permitirá que la corriente fluya en la dirección opuesta una vez
que se alcance una cierta tensión llamada tensión de ruptura
Zener. Esto hace que el diodo Zener actúe como un regulador de
voltaje, manteniendo una tensión constante en el circuito.
Se adjunta evidencia de revisión:
IV. CONCLUSIONES.
José Angel García:
En conclusión, en esta práctica se llevó a cabo la construcción
de limitadores con diodos Zener tanto en corriente alterna como
en corriente directa. Se comprobó que estos dispositivos son
muy útiles para estabilizar la tensión de salida en un circuito,
evitando variaciones indeseadas en la misma.
En ambos casos, el funcionamiento del diodo Zener se basa en
su capacidad para mantener una tensión constante en su
polarización inversa. Esta propiedad del diodo Zener se
aprovecha para mantener una tensión de salida estable y
constante, incluso ante variaciones en la carga o en la fuente de
alimentación.
En resumen, los reguladores con diodos Zener son una
herramienta valiosa en la construcción de circuitos electrónicos
que requieren una tensión de salida estable y fiable, y su uso
puede ayudar a mejorar el rendimiento y la durabilidad de los
dispositivos electrónicos.
Abraham López:
-Los diodos Zener están diseñados para mantener un voltaje
constante en el diodo cuando está polarizado. Este condensador
se utiliza para proporcionar un voltaje de referencia conocido.
-Una vez que se alcanza el voltaje Zener, el voltaje a través de
la terminal Zener no cambiará y permanecerá constante incluso
si aumenta el voltaje de suministro.
-Si el requisito de corriente de carga es demasiado alto, no hay
corriente disponible para el diodo Zener y deja de conducir
corriente
Francisco Cruz Cruz:
En conclusión: el diodo Zener debe ser polarizado al revés para
que adopte su característica de regulador de tensión.
Su símbolo es como el de un diodo normal, pero tiene dos
terminales a los lados. Este diodo se comporta como un diodo
convencional en condiciones de alta corriente porque cuando
recibe demasiada corriente se quema.
El diodo Zener puede ser polarizado de las siguientes maneras:
Polarización directa: de esta manera funciona como un diodo
normal, comienza a conducir a los 0.7 v en caso de ser de silicio.
Gisela Martínez.
Conclusión
En conclusión, consideramos los límites de trabajo del diodo
Zener está limitado por una corriente mínima de funcionamiento
la cual es determinada por el fabricante, así también estos datos
y valores depende de los materiales utilizados en su fabricación
y entre una potencia máxima del diodo que determinará a su vez
la corriente máxima que podrá soportar sin que éste llegue a
dañarse o llegue a quemarse.
Alonso Blas:
Al realizar la practica con el diodo zener se armaron los circuitos
rectificadores y limitadores en el cual se utilizaron diferentes
equipos como multímetro, ociloscopio.se tomaro ciertas
medidas como las resistencias adecuadas, asi mismo se pudo ver
el comportamiento de como es que se regula con el diodo en el
cual se va ajustando el voltaje de ruptura adecuado. se utilizo
el osciloscopio para observar el comportamiento de la honda
senoidal y asi mismo observar los parámetros arrojados

V. REFERENCIAS.

[1] "Circuito de recorte - Electrónica Fácil Top".

Electrónica Fácil
Top. https://www.electronicafacil.top/rectificador/circuit
o-de-recorte/ (accedido el 31 de marzo de 2023).

[2] "Regulador de voltaje con diodo Zener - Electrónica

Unicrom". Electrónica
Unicrom. https://unicrom.com/regulador-de-voltaje-
con-diodo-zener/ (accedido el 31 de marzo de 2023).
