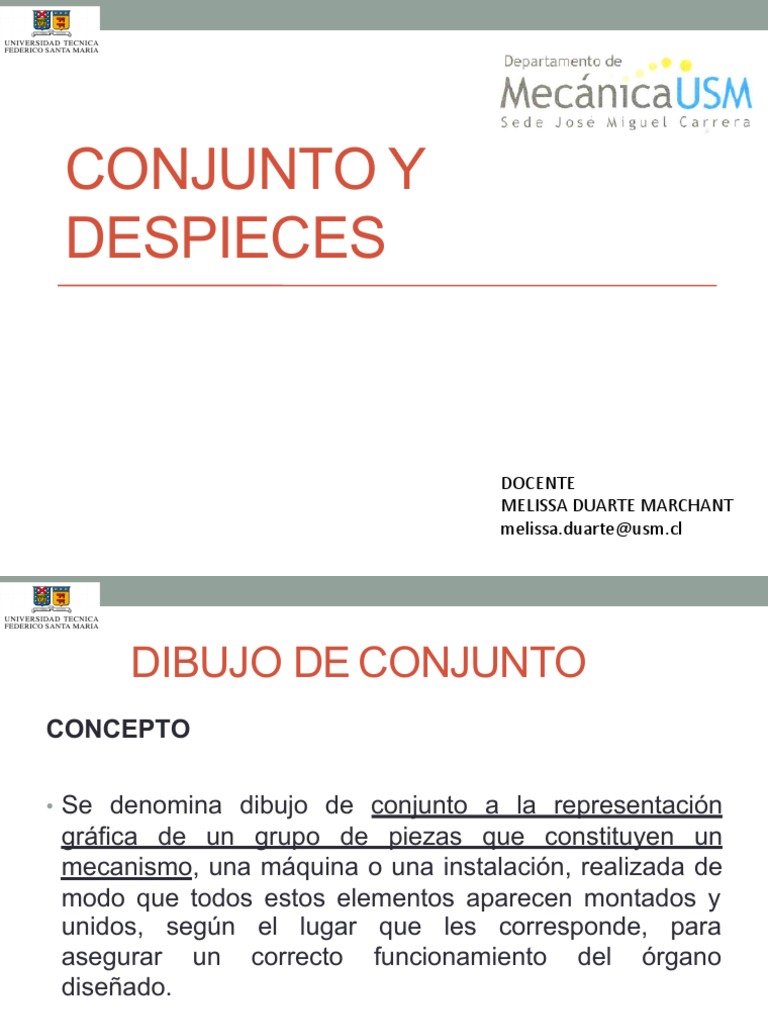

CONJUNTO Y

DESPIECES

DOCENTE
MELISSA DUARTE MARCHANT
melissa.duarte@usm.cl
 DIBUJO DE CONJUNTO
CONCEPTO

• Se denomina dibujo de conjunto a la representación

gráfica de un grupo de piezas que constituyen un
mecanismo, una máquina o una instalación, realizada de
modo que todos estos elementos aparecen montados y
unidos, según el lugar que les corresponde, para
asegurar un correcto funcionamiento del órgano
diseñado.
• Hay que tener presente que una pieza aislada carece de
significado; en cambio, sí lo tiene dentro del mecanismo
al que pertenece. Su forma, dimensiones, material, etc.,
dependen del conjunto, y, en último término, de la utilidad
del mismo.
DIBUJO DE CONJUNTO GENERAL
• Corresponde con la representación completa del
mecanismo, máquina o instalación con todos sus
elementos componentes montados.
 SUBCONJUNTO:
• Los conjuntos formados por una gran cantidad de piezas,
debido a su gran complejidad, se pueden descomponer
en dibujos de subconjunto, representativo cada uno de
ellos de una parte de la máquina o mecanismo.
• En el dibujo de conjunto general se aprecia la relación,
posición y concordancia entre los diferentes
subconjuntos; mientras que cada uno de los dibujos de
subconjunto muestra con claridad los diferentes
elementos que lo forman.
 FORMAS DE REPRESENTACION
• PERSPECTIVA ISOMETRICA DEL CONJUNTO:
representa en perspectiva isométrica las diferentes
piezas que componen el conjunto, ocupando estas su
posición normal de trabajo(conjunto montado).
 PERSPECTIVA ISOMETRICA
“EXPLOSIONADA” O “ESTALLADA”DEL
CONJUNTO
• Representa en perspectiva isométrica las diferentes
piezas que componen el conjunto tras sufrir estas un
desplazamiento (conjunto desmontado). Recibe también
el nombre de dibujo de montaje, ya que sirve de guía
para realizar los trabajos de montaje del mecanismo a
partir de las piezas sueltas.
 REPRESENTACION POR MEDIODE
VISTAS:
• Se representan las vistas, cortes, secciones y roturas
más apropiadas para poder visualizar con claridad la
posición de las diferentes piezas que componen el
conjunto; teniendo en cuenta que las piezas exteriores se
representan en corte para poder visualizar las piezas
interiores.
REPRESENTACION ESQUEMATICA
• Es un dibujo de conjunto muy simplificado, caracterizado
por presentar las piezas fundamentales del conjunto sin
cortes ni secciones, prescindiendo de las piezas y
detalles constructivos secundarios.
NORMAS PARA SUREPRESENTACION
• El conjunto se representará en la posición de utilización, comenzando
el trazado del mismo por la pieza principal y continuando por las
secundarias; aunque también se puede comenzar por las piezas
interiores y continuar con las exteriores.

• En los dibujos de conjunto se deben dibujar las vistas necesarias

para poder ver y referenciar todas las piezas que lo componen, no
siendo necesario definir todos los detalles constructivos de las
mismas, ya que éstos quedarán plenamente definidos en los
correspondientes dibujos de despiece, a no ser que dichos detalles
tengan una importancia evidente para efectuar el montaje del
conjunto o para poder interpretar su funcionamiento
• Las superficies de contacto entre dos piezas ajustadas se
representan mediante una sola línea del mismo espesor
que el utilizado para cualquier línea visible, no debiendo
utilizar líneas diferentes, ni separaciones entre ambas
piezas.

• Cuando el conjunto se representa en corte, las diferentes

secciones de una misma pieza deben presentar igual tipo
de rayado; sin embargo, las piezas ajustadas
representadas en corte tendrán las líneas de rayado de la
sección orientadas en sentido contrario.
• Cuando un elemento de un conjunto es móvil, se pueden
representar las posiciones extremas con línea de trazo
fino y doble punto.
 ACOTACION
• Como norma general, los dibujos de conjunto no se
acotan, puesto que en la representación individualizada
de cada pieza ya se indican sus características; no
obstante, en caso necesario se pueden indicar las
siguientes cotas:

• Cotas funcionales. Son las cotas que aseguran

un correcto funcionamiento del mecanismo,
estableciendo los ajustes pertinentes.
Cotas de montaje. Son las cotas que determinan la
distancia entre determinadas piezas para precisar su
posición.

Cotas generales. Son las cotas que proporcionan las

dimensiones totales del mecanismo(longitud, anchura y
altura). Si una de estas dimensiones tiene una magnitud
variable, se indican las dos magnitudes límites de la
dimensión dada.
• En los dibujos de conjunto, cada pieza irá acompañada de
un número correlativo (marca) que la identifica.

• Para distinguirlas de otras indicaciones, la altura nominal de

estos números será doble a la de las cifras de cota y en
ningún caso será inferior a 5 mm; incluso, se pueden en
marcar por medio de un círculo.

• Es preferible que el orden de sucesión de los números guarde

relación con el orden de montaje.

• Los números utilizados para identificar cada pieza se

relacionan con ésta de una forma precisa mediante una
línea oblicua continua de trazo fino (línea de referencia).
Esta línea termina en un punto, si finaliza en el interior de la
pieza, o en una flecha, si finaliza en el contorno de la pieza.
• Hay que procurar que la disposición de los números esté
alineada en filas y columnas con objeto de conseguir una
mayor estética.
 LISTA DE PIEZAS
• Es una tabla en la que se especifica mediante texto
escrito la lista completa de los elementos que constituyen
el conjunto, incluyendo la identificación de cada pieza y
sus características principales.

• La lista de piezas se añade al dibujo de conjunto,

situándose encima del cuadro de rotulación; tendrá la
misma anchura que este y tantos renglones como piezas
integran el conjunto. Los títulos de los diferentes
apartados en que se divide la lista de piezas se indicarán
en la parte inferior de la misma, anotando las piezas
desde abajo hacia arriba por orden correlativo según su
marca identificativa.
EJEMPLOS DE DIBUJOSDE
CONJUNTO
 DIBUJOS DE DESPIECE
• Es la representación gráfica de cada una de las piezas
que constituyen un mecanismo, obtenido a partir del
correspondiente dibujo de conjunto, haciendo posible la
posterior fabricación individual de las mismas.

• Este tipo de dibujos incluirá: formas y dimensiones de los

diferentes detalles constructivos, tolerancias, acabados
superficiales, tratamientos y recubrimientos, materiales,
etc. y cuanta información sea necesaria para poder
fabricar las diferentes piezas; asegurando el montaje y un
correcto funcionamiento del mecanismo en el cual van
insertadas.
NORMAS PARA SUREALIZACION
• Desmontar imaginariamente el conjunto en sus piezas
componentes, distinguiendo las piezas normalizadas.

• En general, serán de aplicación las normas del dibujo

industrial referidas al dibujo de piezas independientes
utilizando el sistema de vistas; ordenando estas de
acuerdo con lo indicado por la normalización al proyectar
la pieza en el primer diedro (Sistema Europeo).

• Cada pieza será representada con las vistas, cortes,

secciones y detalles, necesarios y suficientes para definir
con claridad la forma de todos sus detalles constructivos.
• Comenzar el despiece por las piezas más simples en
cuanto a su forma. La eliminación imaginaria de estas
piezas del conjunto facilita la determinación de la forma
de las piezas más complicadas.

• Se deben acotar todas las piezas hasta que las

dimensiones de cada una se encuentren completamente
definidas.

• Analizar sobre el dibujo de conjunto la función

desempeñada por cada una de las piezas que lo integran,
esto permitirá el conocimiento de una serie de aspectos
muy importantes que habrá que tener en cuenta al
realizar el despiece para asegurar un correcto montaje y
funcionamiento del mecanismo.
•Alrealizar el despiece de un conjunto se utiliza un plano
para cada una de las piezas que lo constituyen.

•La ordenación de estos planos será:

Dibujo de conjunto con su lista de piezas.

Planos de despiece ordenados según la sucesión de las

marcas identificativas de cada pieza.
Ejemplo 1
• En el despiece se dibuja cada pieza en su plano, al que
identificamos con el numero de la pieza.
Ejemplo 2
• En este caso agrupamos en un subconjunto con su
despiece correspondiente.
• Si las circunstancias así lo permiten, por tratarse de
mecanismos constituidos por un reducido número de
piezas, y éstas se van a fabricar en un único taller; se
puede realizar el despiece del conjunto en un solo plano;
e incluso, se puede dibujar el conjunto con su lista de
piezas y el correspondiente despiece en un mismo plano.
