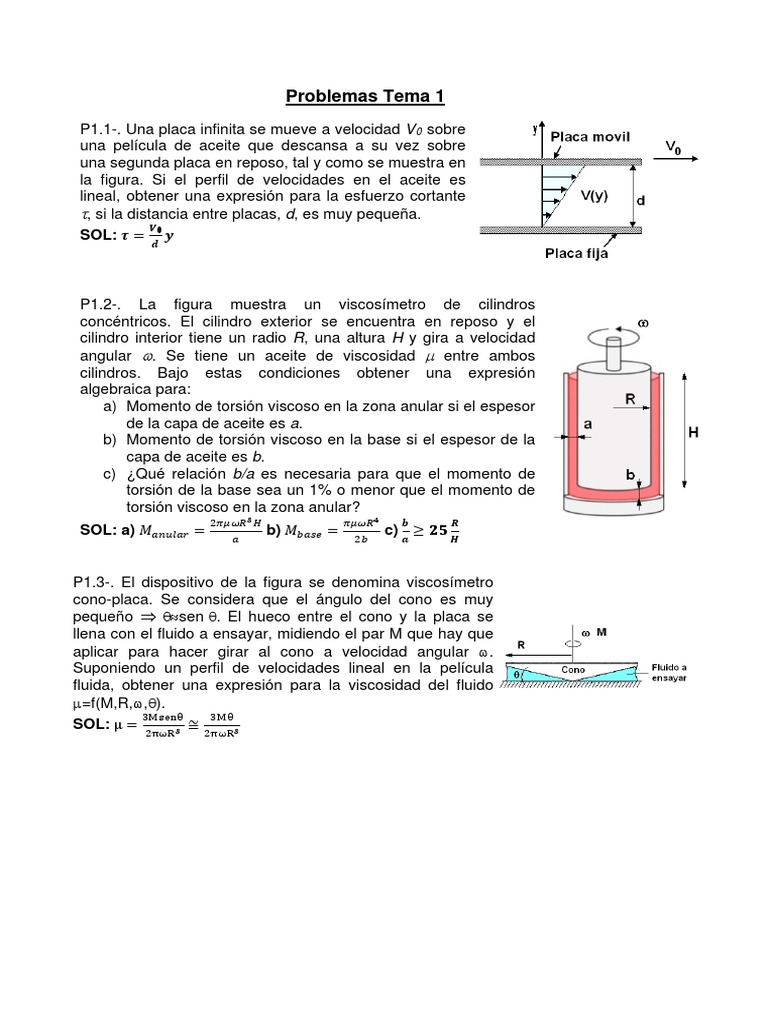

Problemas Tema 1

P1.1-. Una placa infinita se mueve a velocidad V 0 sobre

una película de aceite que descansa a su vez sobre
una segunda placa en reposo, tal y como se muestra en
la figura. Si el perfil de velocidades en el aceite es
lineal, obtener una expresión para la esfuerzo cortante
τ, si la distancia entre placas, d, es muy pequeña.
𝑽𝑽
SOL: 𝝉𝝉 = 𝟎𝟎 𝒚𝒚
𝒅𝒅

P1.2-. La figura muestra un viscosímetro de cilindros

concéntricos. El cilindro exterior se encuentra en reposo y el
cilindro interior tiene un radio R, una altura H y gira a velocidad
angular ω. Se tiene un aceite de viscosidad µ entre ambos
cilindros. Bajo estas condiciones obtener una expresión
algebraica para:
a) Momento de torsión viscoso en la zona anular si el espesor
de la capa de aceite es a.
b) Momento de torsión viscoso en la base si el espesor de la
capa de aceite es b.
c) ¿Qué relación b/a es necesaria para que el momento de
torsión de la base sea un 1% o menor que el momento de
torsión viscoso en la zona anular?
2𝜋𝜋𝜋𝜋𝜋𝜋𝑅𝑅3 𝐻𝐻 𝜋𝜋𝜋𝜋𝜋𝜋𝑅𝑅4 𝒃𝒃 𝑹𝑹
SOL: a) 𝑀𝑀𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎 = b) 𝑀𝑀𝑏𝑏𝑏𝑏𝑏𝑏𝑏𝑏 = c) ≥ 𝟐𝟐𝟐𝟐
𝑎𝑎 2𝑏𝑏 𝒂𝒂 𝑯𝑯

P1.3-. El dispositivo de la figura se denomina viscosímetro

cono-placa. Se considera que el ángulo del cono es muy
pequeño ⇒ θ≈sen θ. El hueco entre el cono y la placa se
llena con el fluido a ensayar, midiendo el par M que hay que
aplicar para hacer girar al cono a velocidad angular ω.
Suponiendo un perfil de velocidades lineal en la película
fluida, obtener una expresión para la viscosidad del fluido
µ=f(M,R,ω,θ).
3Msenθ 3Mθ
SOL: µ = 3 ≅ 3
2πωR 2πωR
P1.4-. Se hace rotar en un recipiente un cuerpo cónico, tal y como
se muestra en la figura, con una velocidad angular constante ω.
Una película de aceite de espesor h=0,2 mm y viscosidad
µ=2,5×10-3 Pa·s separa el cono del recipiente. ¿Cuál es el
momento que se requiere para mantener el movimiento a
ω=10 rad/s? El cono tiene un radio R=5 cm y una altura H=10 cm.
SOL: 𝑀𝑀𝑇𝑇𝑇𝑇𝑇𝑇 = 𝑀𝑀𝐶𝐶𝐶𝐶𝐶𝐶 + 𝑀𝑀𝐵𝐵𝐵𝐵𝐵𝐵𝐵𝐵 = 2,75 · 10−3 + 1,22 · 10−3 =
3,97 · 10−3 𝑁𝑁 · 𝑚𝑚

P1.5-. Obtener una expresión que nos dé el ascenso capilar h de

un fluido de tensión superficial γ y ángulo de contacto θ entre dos
placas plano-paralelas verticales separadas una distancia d.
¿Cuál será el valor de la h si d=1 mm en agua a 20 ºC?
De tablas se obtiene que a 20 ºC ⇒ γ agua =0,0728 N/m,
ρ agua =1000 kg/m3 y θ≈0º.
2𝛾𝛾𝛾𝛾𝛾𝛾𝛾𝛾𝛾𝛾
SOL: ℎ = = 15 𝑚𝑚𝑚𝑚
𝜌𝜌𝜌𝜌𝜌𝜌

P1.6-. a) Calcular el aumento de presión en una

pompa de jabón.
b) ¿Qué sucede sí ponemos dos pompas de
jabón de radios R 1 y R 2 en los extremos de un
tubo, y abrimos la llave que las comunica?
𝛾𝛾
SOL: a) ∆𝑝𝑝 = 4 b) 𝑅𝑅1 ↑↑ 𝑦𝑦 𝑅𝑅2 ↓↓
𝑅𝑅

P1.7-. Una pompa de jabón esférica de diámetro d 1 se une a otra

de diámetro d 2 para formar una tercera que contiene el aire de
ambas y diámetro d 3 . Suponiendo proceso isotermo, dar una
expresión analítica que relacione d 3 =f(d 1 ,d 2 ,p a ,γ). Considerar el
aire como gas perfecto.
γ γ γ
SOL: r13 �pa + 4 � + r23 �pa + 4 � = r33 �pa + 4 �
r1 r2 r3
P1.8-. La pieza de la figura está formada por un cilindro de eje
vertical, un tronco de cono y una semiesfera, por el lado de abajo.
1,2
Por el lado de arriba hay una semiesfera incompleta con un trozo 0,6

de eje de 30 cm. Las dimensiones corresponden a la pieza que 0,3

gira y se encuentran todas en cm.

0.30
Entre la pieza fija y la que gira hay una capa de aceite de 2 mm
de espesor. La viscosidad es 1,8 × 10-5 m2/s y la densidad es de
900 kg/m3.
Hallar el momento necesario para hacer girar la pieza con una

0,6
velocidad angular de 60 radianes por segundo.

NOTA: sin3 𝜃𝜃 = sin 𝜃𝜃 · (1 − 𝑐𝑐𝑐𝑐𝑐𝑐 2 𝜃𝜃)

0,3
0,3
Integración por partes: ∫ 𝑢𝑢 𝑑𝑑𝑑𝑑 = 𝑢𝑢 𝑣𝑣 − ∫ 𝑣𝑣 𝑑𝑑𝑑𝑑
2𝜋𝜋𝜋𝜋𝜋𝜋𝑅𝑅3 𝐻𝐻 𝜋𝜋𝜋𝜋𝜋𝜋(𝑅𝑅4 −𝑅𝑅4 )
0,6
1 2
SOL: 𝑀𝑀𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 = ; 𝑀𝑀𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 = ; 1,2

ℎ 2ℎ𝑠𝑠𝑠𝑠𝑠𝑠𝑠𝑠
4
2𝜋𝜋𝜋𝜋𝜋𝜋𝑅𝑅 1 𝛼𝛼
𝑀𝑀𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒𝑒 = (𝑠𝑠𝑠𝑠𝑠𝑠𝑠𝑠 − 𝑠𝑠𝑠𝑠𝑠𝑠3 𝛼𝛼)𝛼𝛼21
ℎ 3
 Problemas Tema 2
P2.1-. Un campo de velocidades viene dado por:
𝑢𝑢 = 3𝑦𝑦 2 ; 𝑣𝑣 = 2𝑥𝑥 ; 𝑤𝑤 = 0
¿Es un flujo estacionario o no estacionario? ¿Es un flujo bidimensional o tridimensional?
En un punto A de coordenadas (2,1,0) calcular:
a) La velocidad
b) La aceleración local
c) La aceleración convectiva
SOL: Estacionario; bidimensional; 𝑣𝑣⃗(2,1,0) = 3𝚤𝚤⃗ + 4𝚥𝚥⃗; 𝑎𝑎⃗𝑙𝑙𝑙𝑙𝑙𝑙(2,1,0) = �0⃗; 𝑎𝑎⃗𝑐𝑐𝑐𝑐𝑐𝑐(2,1,0) = 24𝚤𝚤⃗ + 6𝚥𝚥⃗

P2.2-. Se tiene un flujo estable, unidimensional e incompresible

a través de un canal convergente, como el de la figura. El
campo de velocidades es:
𝑥𝑥
𝑣𝑣⃗ = 𝑣𝑣1 �1 + � 𝚤𝚤⃗
𝐿𝐿
Calcular:
a) La componente x de la aceleración de cualquier partícula
que se mueve en el campo fluido.
b) Para la partícula localizada en x=0 en t=0, obtener una
expresión para:
b1) Posición x p como función del tiempo.
b2) La componente x de la aceleración a xp como función
del tiempo.
𝑣𝑣12 𝑥𝑥 𝑣𝑣1 𝑡𝑡�
SOL: a) 𝑎𝑎𝑥𝑥 = �1 + �; b1) 𝑥𝑥𝑝𝑝 = 𝐿𝐿 �𝑒𝑒 𝐿𝐿 − 1�;
𝐿𝐿 𝐿𝐿
𝑣𝑣12 𝑣𝑣1 𝑡𝑡�
b2) 𝑎𝑎𝑥𝑥𝑥𝑥 = 𝑒𝑒 𝐿𝐿
𝐿𝐿

P2.3-. Considérese un fluido caracterizado por el campo de velocidades siguiente:

𝑢𝑢 = 𝑏𝑏 ; 𝑣𝑣 = 𝑎𝑎 · 𝑐𝑐𝑐𝑐𝑐𝑐(𝜔𝜔𝜔𝜔)
Donde b=1 m/s, a=2π m/s y ω=2π rad/s. Se pide:
a) Análisis Lagrangeano:
i. Determinar la ecuación de las trayectorias de las partículas fluidas.
ii. Dibujar las trayectorias (para todo t) correspondientes a las partículas que
en t=0 se encuentran en las posiciones:
(x 0 ,y 0 )=(0,-1); (x 0 ,y 0 )=(0,0); (x 0 ,y 0 )=(0,1)
iii. ¿Cuál es la expresión de la aceleración de las partículas fluidas?
b) Análisis Euleriano:
i. Determinar la ecuación de las líneas de corriente.
ii. Dibujar las líneas de corriente para
(x 0 ,y 0 )=(0,-1); (x 0 ,y 0 )=(0,0); (x 0 ,y 0 )=(0,1)
En los instantes t=0 s, t=0,5 s y t=1 s (salen un total de 3 gráficas con 3
curvas cada una de ellas)
iii. Determinar la expresión del campo de aceleraciones y compararla con la
expresión obtenida en el apartado a.iii).
𝑎𝑎
SOL: a-i) 𝑥𝑥 = 𝑥𝑥0 + 𝑏𝑏(𝑡𝑡 − 𝑡𝑡0 ); 𝑦𝑦 = 𝑦𝑦0 + (𝑠𝑠𝑠𝑠𝑠𝑠(𝜔𝜔𝜔𝜔) − 𝑠𝑠𝑠𝑠𝑠𝑠(𝜔𝜔𝑡𝑡0 )) a-ii) 𝑎𝑎⃗ = −𝜔𝜔𝜔𝜔𝜔𝜔𝜔𝜔𝜔𝜔(𝜔𝜔𝜔𝜔)𝚥𝚥⃗
𝜔𝜔
acos(𝜔𝜔𝜔𝜔)
b-i) 𝑦𝑦 = (𝑥𝑥 − 𝑥𝑥0 ) + 𝑦𝑦0 ; a-ii) 𝑎𝑎⃗ = −𝜔𝜔𝜔𝜔𝜔𝜔𝜔𝜔𝜔𝜔(𝜔𝜔𝜔𝜔)𝚥𝚥⃗
𝑏𝑏
P2.4-. Para el campo de velocidades plano:
3𝑥𝑥 −𝑦𝑦
𝑢𝑢 = ; 𝑣𝑣 =
𝑡𝑡 + 1 𝑡𝑡 + 1
Calcular:
a. La ecuación general de las líneas de corriente, y en particular la que en t=t 1 pasa
por el punto de coordenadas x 1 , y 1 .
b. La ecuación general de las trayectorias, y en particular la de la partícula que en t=0
ha pasado por el punto de coordenadas x 0 , y 0 . Expresarla como: x=x(t) e y=y(t).
c. El campo de aceleraciones.
 Problemas Tema 3
P3.1-. El depósito de la figura está a 20 ºC. Si la presión
absoluta en el punto A es 90000 Pa, ¿cuál es la presión
absoluta en el punto B?
SOL: 𝒑𝒑𝑩𝑩 = 𝟕𝟕𝟕𝟕𝟕𝟕𝟕𝟕𝟕𝟕 𝑷𝑷𝑷𝑷

P3.2-. Calcular la presión absoluta del depósito A. El peso

específico del agua es (ρg) agua =9810 N/m3.
Densidad relativa del mercurio: ρ rel. mercurio =13,6.
Densidad relativa del aceite ρ rel. aceite =0,8.
SOL: 𝒑𝒑𝑨𝑨 = 𝟖𝟖𝟖𝟖𝟖𝟖𝟖𝟖𝟖𝟖 𝑷𝑷𝑷𝑷

P3.3-. Calcular el valor de h para el caso de la figura

SOL: 𝒉𝒉 = 𝟐𝟐𝟐𝟐, 𝟎𝟎𝟎𝟎 𝒎𝒎

P3.4-. Conforme aumenta el nivel de agua en el lado izquierdo

de la compuerta rectangular, esta se abre automáticamente
girando respecto de O. Despreciando el peso de la compuerta:
a) ¿Para qué nivel por encima de la articulación ocurrirá lo
anterior? Nota: en este caso el valor de la fuerza de
reacción en el tope B será nula.
b) ¿Para qué nivel por encima de la articulación, la reacción
en el tope B será máxima?
SOL: a) 𝒉𝒉 = 𝒓𝒓√𝟑𝟑; b) 𝒉𝒉 = 𝒓𝒓

P3.5-. Se tiene un depósito con una compuerta como el

de la figura. Dicha compuerta tiene una anchura b, gira en
torno a un eje O y su masa es despreciable. La masa m
se puede desplazar a lo largo de la compuerta inclinada.
Bajo estas condiciones, se pide: calcular la distancia d de
colocación de la masa m en función de h y de la longitud
l 2 para que la compuerta se encuentre en equilibrio.
𝟏𝟏 𝒉𝒉𝟑𝟑 𝟏𝟏
𝝆𝝆𝝆𝝆 − 𝝆𝝆𝝆𝝆𝝆𝝆𝒍𝒍𝟐𝟐𝟐𝟐
𝟔𝟔 𝒔𝒔𝒔𝒔𝒔𝒔𝟐𝟐 𝜶𝜶 𝟐𝟐
SOL: 𝒅𝒅 =
𝒎𝒎𝒎𝒎𝒎𝒎𝒎𝒎𝒎𝒎
P3.6-. La compuerta de la figura tiene forma de cuarto de
circunferencia y 50 m de anchura. Determinar las componentes
horizontal y vertical de la fuerza hidrostática y el punto CP de la
compuerta donde se aplica la fuerza resultante. Considerar
p a = 0 Pa. y
SOL: 𝑭𝑭𝑯𝑯 = 𝟗𝟗𝟗𝟗𝟗𝟗𝟗𝟗𝟗𝟗 𝒌𝒌𝒌𝒌; 𝑭𝑭𝑽𝑽 = 𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏 𝒌𝒌𝒌𝒌; 𝒙𝒙𝑪𝑪𝑪𝑪 = 𝟖𝟖, 𝟒𝟒𝟒𝟒 𝒎𝒎; x
𝒚𝒚𝑪𝑪𝑪𝑪 = 𝟔𝟔, 𝟔𝟔𝟔𝟔𝟔𝟔

P3.7-. Una presa tiene forma parabólica z/z 0 =(x/x 0 )2, como se
muestra en la figura, con x 0 = 10 m y z 0 = 24 m. El fluido es agua
(ρg) = 9800 N/m3 y se puede despreciar la presión atmosférica.
La anchura de la presa es de 50 m. Calcular:
a) Las fuerzas F H y F V sobre la presa.
b) Posición del CP sobre el que actúan.
SOL: 𝑭𝑭𝑯𝑯 = 𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏 𝒌𝒌𝒌𝒌; 𝑭𝑭𝑽𝑽 = 𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏 𝒌𝒌𝒌𝒌; 𝒙𝒙𝑪𝑪𝑪𝑪 = 𝟓𝟓, 𝟒𝟒𝟒𝟒 𝒎𝒎;
𝒛𝒛𝑪𝑪𝑪𝑪 = 𝟕𝟕, 𝟎𝟎𝟎𝟎 𝒎𝒎

P3.8-. Encontrar la fuerza resultante F T , incluyendo su línea de

acción, que actúa sobre la superficie exterior del primer
cuadrante de una corteza esférica de radio r=600 mm y cuyo
centro se encuentra a H=1,2 m por debajo de la superficie del
agua. Dar también cada una de las componentes de F T .
�⃗ 𝑵𝑵;
SOL: 𝑭𝑭𝒙𝒙 = −𝟐𝟐𝟐𝟐𝟐𝟐𝟐𝟐𝒊𝒊⃗ 𝑵𝑵; 𝑭𝑭𝒚𝒚 = −𝟐𝟐𝟐𝟐𝟐𝟐𝟐𝟐𝒋𝒋⃗ 𝑵𝑵; 𝑭𝑭𝑭𝑭 = −𝟐𝟐𝟐𝟐𝟐𝟐𝟐𝟐, 𝟕𝟕𝒌𝒌
𝑭𝑭𝑻𝑻 = 𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒 𝑵𝑵; 𝜽𝜽 = 𝟓𝟓𝟓𝟓, 𝟏𝟏º

P3.9-. Encontrar el momento M respecto de O necesario para

mantener cerrada la compuerta.
Anchura de la compuerta: b=6 ft; (ρg) agua = 62,4 lbf/ft
SOL: 𝑴𝑴𝑶𝑶 = 𝟗𝟗𝟗𝟗𝟗𝟗𝟗𝟗 𝒍𝒍𝒍𝒍𝒍𝒍 · 𝒇𝒇𝒇𝒇

P3.10-. Una viga de madera (densidad relativa ρ r =0,6) de

sección 15×15 cm2 y 4 m de longitud, está articulada en A. ¿A
qué ángulo θ quedará la viga flotando en el agua?
SOL: 𝜽𝜽 = 𝟐𝟐𝟐𝟐, 𝟑𝟑º
P3.11-. El tronco de madera (ρ r = 0,65) de la figura de 10 ft de
largo represa el agua de la forma indicada. Se encuentra
anclado al suelo en C. Calcular las reacciones vertical y
horizontal en el punto C.
SOL: 𝑭𝑭𝒙𝒙𝒙𝒙 = −𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝒊𝒊⃗ 𝒍𝒍𝒍𝒍𝒍𝒍; 𝑭𝑭𝒚𝒚𝒚𝒚 = −𝟕𝟕𝟕𝟕𝟕𝟕𝒋𝒋⃗ 𝒍𝒍𝒍𝒍𝒍𝒍

P3.12-. Una barcaza plana de base rectangular 48 m × 24 m y

paredes verticales de 10 m, tiene un calado de 6 m cuando se
encuentra completamente cargada. En esas condiciones, el
centro de gravedad G está situado en el eje de simetría a 1 m
por encima del nivel del agua. ¿Es estable la barcaza? En caso
afirmativo, calcular el momento restaurador cuando ésta se
inclina un ángulo de 11º.
SOL: 𝑬𝑬𝑬𝑬𝑬𝑬𝑬𝑬𝑬𝑬𝑬𝑬𝑬𝑬; 𝑴𝑴𝒓𝒓𝒓𝒓𝒓𝒓𝒓𝒓. = 𝟓𝟓𝟓𝟓𝟓𝟓𝟓𝟓𝟓𝟓, 𝟓𝟓 𝒌𝒌𝒌𝒌 · 𝒎𝒎

P3.13-. El depósito de agua de la figura se acelera hacia la

derecha con el fluido moviéndose como un sólido rígido.
Calcular a x en m/s2. ¿Cambiaría la solución si el líquido fuera
mercurio? Calcular la presión en el punto A.
SOL: 𝒂𝒂𝒙𝒙 = 𝟏𝟏, 𝟐𝟐𝟐𝟐𝟐𝟐 𝒎𝒎� 𝟐𝟐 ; 𝑵𝑵𝑵𝑵 𝑪𝑪𝑪𝑪𝑪𝑪𝑪𝑪𝑪𝑪𝑪𝑪; 𝒑𝒑𝒎𝒎𝒎𝒎𝒎𝒎.𝑨𝑨 = 𝟐𝟐𝟐𝟐𝟐𝟐𝟐𝟐 𝑷𝑷𝑷𝑷
𝒔𝒔

P3.14-. Un tubo en forma de U de 20 in de distancia entre

ramas y que contiene mercurio hasta una altura de 30 in, gira
alrededor de su centro a 180 rpm hasta que se alcanza la
rotación como un sólido rígido. El diámetro del tubo se
considera despreciable. La presión atmosférica es 2116 lbf/ft2.
Calcular la presión en el punto A en las condiciones anteriores.
𝒍𝒍𝒍𝒍𝒍𝒍
SOL: 𝒑𝒑𝑨𝑨 = 𝟗𝟗𝟗𝟗𝟗𝟗 �𝒇𝒇𝒇𝒇𝟐𝟐

P3.15-. Una vasija cilíndrica con una tapa en la parte

superior contiene agua hasta una altura de 80 cm. El
diámetro de la vasija es 20 cm y la altura 120 cm. Si se
pone a girar a ω=400 rpm alrededor de su eje vertical
de simetría, encontrar el valor de la altura z y radio r de
la parábola. ¿Qué fuerza habría que hacer sobre la tapa
para que no se escapara agua de la vasija?
SOL: 𝑭𝑭𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨𝑨 = 𝟎𝟎, 𝟑𝟑𝟑𝟑𝟑𝟑 𝑵𝑵; 𝑭𝑭𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊𝒊 = 𝟎𝟎, 𝟒𝟒𝟒𝟒𝟒𝟒 𝑵𝑵
P3.16-. Un recipiente cerrado herméticamente tiene forma de
prisma recto de base rectangular como muestra la figura.
Contiene agua y aire. Se ha logrado habilitar un laboratorio en
unas condiciones especiales. En la sala que se hace el
experimento la presión ambiental absoluta es de 30000 Pa y la
gravedad es g = 5 m/s2.
En el recipiente se ha colocado un manómetro M, que nos indica
una presión relativa de 20000 Pa.
a. Se le comunica al conjunto una aceleración hacia la
izquierda de 3,0 m/s2 Hallar la fuerza ejercida por el fluido
sobre la compuerta circular B de 1,8 m de diámetro y su
punto de aplicación y también sobre la base,
considerando presiones absolutas.
b. Se para y se le da una aceleración ahora hacia la derecha
que vale 6 m/s2. Hallar el valor de la fuerza que ejerce el
agua sobre la cara vertical AC y su punto de aplicación
considerando presiones absolutas. Hallar también la
resultante de las presiones que se ejercen sobre la
compuerta circular B.
SOL: a) 𝑭𝑭𝑩𝑩 = 𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏, 𝟐𝟐𝟐𝟐 𝑵𝑵; 𝒙𝒙𝑩𝑩 = 𝟎𝟎, 𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎 𝒎𝒎;
b) 𝑭𝑭𝑨𝑨𝑨𝑨 = 𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒 𝑵𝑵; 𝒙𝒙𝑨𝑨𝑨𝑨 = 𝟎𝟎, 𝟎𝟎𝟎𝟎𝟎𝟎 𝒎𝒎; 𝑭𝑭𝑩𝑩 = 𝟓𝟓𝟓𝟓𝟓𝟓𝟓𝟓𝟓𝟓, 𝟖𝟖𝟖𝟖
 Problemas Tema 5
P5.1-. Un flujo estacionario de agua circula por el depósito de la
figura. La sección 1 tiene un diámetro de 3 in y un flujo de
1 ft3/s. La sección 2 tiene un diámetro de 2 in y una velocidad
media de salida de 30 ft/s. Calcular:
a) La velocidad y el flujo volumétrico por la sección 3, si d3=1 in.
b) El flujo 3 es ¿de entrada o de salida?.
SOL: a) , ; , ; b) Salida

P5.2-. Un depósito de área transversal At está siendo llenado

con agua por dos entradas unidimensionales, tal y como
muestra la figura. En la parte superior del depósito va quedando
el aire retenido. Siendo la altura del agua h en cada instante,
hallar:
a) Una expresión que nos proporcione la variación de la altura
del agua dh/dt.
b) Calcular dicha variación si d1=1 in, d2=3 in, v1=3 ft/s, v2=2 ft/s
y At=2 ft2.
SOL: a) ; b) ,

P5.3-. Para un fluido de densidad constante (ρ=cte.)

considérese el campo de velocidades:
; 0; ;
Utilizando el V.C. triangular de la figura limitado por los puntos
(0,0), (L,L) y (0,L) y profundidad, b, en la dirección perpendicular
al papel, calcular el flujo volumétrico a través de las secciones
1, 2 y 3. Comprobar que la masa se conserva.

P5.4-. Para un flujo plano dado por:

u  x·t
 
v  v  y·t
w  0

Se pide:
a) Determinar la variación de la densidad con el tiempo =(t)
sabiendo que el valor de la misma en t=0 es 0 y que debe
cumplirse la ecuación de conservación de la masa.
b) Calcular el incremento de velocidad que sufre una partícula (la
que en t=0 s está en (x0,y0)), entre los instantes de tiempo de t=1
s y t=2 s, tanto desde el punto de vista de Lagrange como de
Euler.
SOL: a) ;b)
 Problemas Tema 6
P6.1-. Un álabe fijo deflecta un chorro de agua de área A, un
ángulo θ, sin cambiar la magnitud de su velocidad, como se
muestra en la figura. El flujo es estacionario, la presión es la
atmosférica en todo punto y la fricción sobre el álabe se
considera despreciable.
a) Calcular las componentes Fx y Fy de la fuerza aplicada al
álabe.
b) Determinar el módulo de la fuerza F y el ángulo Φ que ésta
forma con la horizontal.
SOL: a) ;
b) ; ∅

P6.2-. Un chorro de agua a velocidad Vj incide

perpendicularmente a una placa plana que se mueve hacia la
derecha a velocidad constante Vc, como muestra la figura.
Calcular la fuerza necesaria que hay que hacer sobre la placa
para mantener el movimiento a dicha velocidad. Despreciar el
peso del chorro y de la placa. Suponer flujo estacionario
respecto a la placa móvil y que el chorro se divide en 2 iguales,
uno hacia arriba y otro hacia abajo.
ρagua=1000 kg/m3; Aj=3 cm2; Vj=20 m/s; Vc=15 m/s
SOL: , ;

P6.3-. El plato circular de la figura tiene un diámetro

exterior Φ=0,20 m. Un chorro de agua a velocidad
v=30 m/s golpea el plato concéntricamente,
haciéndolo mover hacia la izquierda a U=10 m/s. El
diámetro del chorro es D=20 mm. El plato tiene un
hoyo en su centro que deja atravesar sin resistencia
una corriente de agua de diámetro, d=10 mm. El
resto del chorro se desvía y fluye a lo largo del plato.
Calcular la fuerza que hay que hacer sobre el plato
para que la velocidad sea de 10 m/s.
SOL: ;

P6.4-. Una cinta transportadora horizontal como la de la figura

se mueve a una velocidad V=3 ft/s. Desde una tolva cae arena
verticalmente a la cinta a una velocidad Va=5 ft/s y con un gasto
másico de 500 lbm/s. Si se desprecia la fuerza de fricción entre
el sistema de tracción y los rodillos, determinar la fuerza de
tensión necesaria para tirar de la cinta transportadora cuando
ésta se encuentra completamente llena.
SOL: ,
P6.5-. Un álabe con un ángulo θ=60º se encuentra montado
sobre un carro que rueda sobre un plano horizontal. La masa
del conjunto es M=75 kg. Despreciar el rozamiento de las
ruedas con el suelo y la resistencia al avance que ofrece el aire.
El álabe recibe un chorro de agua que sale desde una boquilla
estacionaria horizontal a V=35 m/s y con una sección
A=0,003 m2. Determinar la velocidad del carro como función del
tiempo. Representar gráficamente el resultado obtenido.
SOL:

P6.6-. El tanque de la figura rueda sobre una superficie plana.

Se acelera desde el reposo por medio de un chorro de líquido
que golpea en el álabe y se desvía hacia el interior del tanque.
La masa inicial del tanque es M0. Despreciando cualquier tipo
de resistencia al avance, obtener:
a) La masa del vehículo y el líquido en cualquier instante.
b) La expresión general para U/V como una función del tiempo.
SOL: a) ; b)

P6.7-. Se lanza un cohete desde una plataforma en el mar impulsado mediante

un combustible líquido, con los siguientes datos:
 Masa inicial → M0 = 30000 kg
 Gasto másico de combustible → = 2450 kg/s
 Velocidad relativa de escape de los gases de combustión → ve = 2270 m/s
 Presión absoluta de salida de los gases de combustión → pe = 66 kPa
 Diámetro de la salida de los gases → Φe = 2,6 m
 Presión atmosférica → patm = 101 kPa
Se pide calcular:
a. Expresión de la velocidad del cohete en función del tiempo U=U(t)
b. ¿Cuánto vale la aceleración en el despegue (t=0)?
SOL: a) ; b) ,
 Problemas Tema 7
P7.1-. La figura muestra unos codos de un conducto sujetos al
punto A y conectados al resto de la instalación mediante
acoplamientos flexibles en 1 y 2. El fluido es incompresible y la
presión atmosférica se considera nula. Calcular:
a) El par T A ejercido sobre el soporte en A, como función de
las propiedades del flujo en 1 y 2 y de las distancias h 1 y
h2.
b) Cuánto vale el par T A cuando D 1 =D 2 =3 in, p 1 =100 lbf/in2
(manométrica), p 2 =80 lbf/in2 (manométrica), V 1 =40 ft/s,
h 1 =2 in, h 2 =10 in y ρ=1,94 slug/ft3.
SOL: a) 𝑻𝑻𝑨𝑨 = 𝒉𝒉𝟐𝟐 (𝒑𝒑𝟐𝟐 𝑨𝑨𝟐𝟐 + 𝒎𝒎̇𝑽𝑽𝟐𝟐 ) − 𝒉𝒉𝟏𝟏 (𝒑𝒑𝟏𝟏 𝑨𝑨𝟏𝟏 + 𝒎𝒎̇𝑽𝑽𝟏𝟏 );
b) 𝟓𝟓𝟓𝟓𝟓𝟓 𝒍𝒍𝒍𝒍𝒍𝒍 · 𝒇𝒇𝒇𝒇 (𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂)

P7.2-. La figura muestra un brazo aspersor de radio R visto

desde arriba. Gira a velocidad angular constante ω alrededor del
eje O. El flujo volumétrico que entra por O es Q y lo hace a una
velocidad V 0 . Se supone fluido incompresible ρ. Hay un par
resistente en O, debido a la fricción de los cojinetes, de valor
T 0 𝑘𝑘�⃗ Calcular la velocidad de giro ω=ω(T 0 ,R,ρ,Q,V 0 ):
a) Tomando VC Inercial.
b) Tomando VC NO Inercial.
𝑽𝑽 𝑻𝑻
SO 𝝎𝝎 = 𝟎𝟎 − 𝟎𝟎 𝟐𝟐L:
𝑹𝑹 𝝆𝝆𝝆𝝆𝑹𝑹

P7.3-. El aspersor de césped de la figura se alimenta con agua a

un caudal Q=68 l/min. Despreciando el rozamiento en el eje de
giro, calcular:
a) La velocidad de giro ω tomando VC Inercial.
b) La velocidad de giro ω tomando VC NO Inercial.
c) Dibujar dicha velocidad ω=ω(θ) con 0º ≤ θ ≤ 90º.
Datos: R=152 mm, d=6,35 mm, R>>L.
𝟒𝟒𝟒𝟒
SOL: 𝝎𝝎 = 𝟐𝟐 𝒔𝒔𝒔𝒔𝒔𝒔𝒔𝒔
𝟑𝟑𝟑𝟑𝟑𝟑𝒅𝒅
P7.4-. El aspersor de la figura se sujeta mediante un soporte de
anchura a=1,5 m de la manera que se indica en la figura. Dicho
soporte se apoya en el suelo en dos puntos (NO está anclado).
La masa total del conjunto es de M=350 kg. El fluido es agua
(ρ=1000 kg/m3) y sale a una velocidad de v=40 m/s con un
ángulo θ=30º con respecto a la horizontal. El diámetro de la
sección de salida es d=50 mm y se encuentra a una altura
h=3 m desde el suelo. El flujo es estacionario y a la salida el
chorro es uniforme. El centro de gravedad del conjunto se
encuentra en (x,y)=(a/2,h/2).
Calcular:
a) Fuerzas de reacción en los apoyos con el suelo (en la
dirección y). ¿Es estable el soporte?
b) Para qué valor de la velocidad de salida del chorro v el
soporte empezaría a volcar.
c) Representar gráficamente la velocidad a la que el soporte
empieza a volcar para diferentes valores de θ (v=v(θ))
NOTA: El aspersor no tiene velocidad angular (ω=0).
Despreciar el momento cinético (𝒓𝒓 �⃗ × 𝒗𝒗
�⃗) a la entrada
SOL: a) 𝑹𝑹𝒚𝒚 = −𝟐𝟐𝟐𝟐𝟐𝟐𝟐𝟐, 𝟖𝟖 𝑵𝑵 (𝑽𝑽𝑽𝑽𝑽𝑽𝑽𝑽𝑽𝑽𝑽𝑽); b) 𝒗𝒗 = 𝟐𝟐𝟐𝟐, 𝟐𝟐𝟐𝟐 𝒎𝒎⁄𝒔𝒔;
−𝟐𝟐𝟐𝟐𝟐𝟐𝟐𝟐,𝟓𝟓
c) 𝒗𝒗 = �(𝟎𝟎,𝟕𝟕𝟕𝟕𝟕𝟕𝟕𝟕𝟕𝟕𝟕𝟕−𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝟑)𝟏𝟏,𝟗𝟗𝟗𝟗
 Problemas Tema 8
P8.1-. Una central hidroeléctrica toma 30 m3/s de agua a través
de la turbina y la descarga a 2 m/s a la atmósfera. La pérdida de
carga en el conducto de alimentación es de 20 m. Calcular la
potencia extraída por la turbina en MW.
SOL: 𝑾𝑾̇𝒔𝒔 = 𝟐𝟐𝟐𝟐, 𝟓𝟓 𝐌𝐌𝐌𝐌

P8.2-. Una bomba suministra 3 ft3/s de agua a una máquina

(sección 2) que está a 20 ft por encima del nivel de depósito.
Las pérdidas entre 1 y 2 vienen dadas por h f =k(v 2 2/2g) donde
k=7,5 es un coeficiente adimensional. Calcular la potencia
necesaria para bombear el agua si el rendimiento es del 80%.
(𝒍𝒍𝒍𝒍𝒍𝒍·𝒇𝒇𝒇𝒇)
SOL: 𝑾𝑾̇𝒔𝒔 = 𝟗𝟗𝟗𝟗𝟗𝟗𝟗𝟗𝟗𝟗
𝒔𝒔

P8.3-. Una lancha contra incendios toma agua del mar

(ρ r =1,025) a través de un tubo de 6 in de diámetro y la descarga
a 120 ft/s a través de una boca de 2 in, como muestra la figura.
La pérdida de carga total es de 8 ft. Si el rendimiento de la
bomba es del 70% ¿cuál debe ser su potencia?
(𝒍𝒍𝒍𝒍𝒍𝒍·𝒇𝒇𝒕𝒕)
SOL: 𝑾𝑾̇𝒔𝒔 = 𝟓𝟓𝟓𝟓𝟓𝟓𝟓𝟓𝟓𝟓
𝒔𝒔

P8.4-. Una máquina toma aire, en reposo, a régimen

estacionario, a través de la sección 1 y lo descarga por las
secciones 2 y 3. Las propiedades en cada sección son:

La máquina comunica al aire una potencia de 150 hp. Calcular la

presión p 3 en lbf/in2 y el calor 𝑄𝑄̇ en Btu/s.
Suponer que el aire es un gas perfecto con R=1715,
c p =6003 (ft·lbf/slug·ºR).
𝒍𝒍𝒍𝒍𝒍𝒍�
SOL: 𝒑𝒑𝟑𝟑 𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂 = 𝟐𝟐𝟐𝟐, 𝟓𝟓 ;
𝒊𝒊𝒊𝒊𝟐𝟐
𝒍𝒍𝒍𝒍𝒍𝒍 · 𝒇𝒇𝒇𝒇̇ � 𝑩𝑩𝑩𝑩𝑩𝑩�
𝑸𝑸 = 𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒 𝒔𝒔 = 𝟔𝟔𝟔𝟔, 𝟔𝟔 𝒔𝒔
P8.5-. Entra aire a un compresor a una velocidad insignificante y a una presión absoluta de
entrada p 1 =85 kPa y temperatura T 1 =20 ºC. Sale a una velocidad v 2 =200 m/s, y a una
presión absoluta p 2 =600 kPa. Para un flujo másico 𝑚𝑚̇=5 kg/s, calcular la temperatura de
salida T 2 si la potencia requerida es de 𝑊𝑊̇ =1500 kW para los siguientes casos:
(a) No hay transferencia de calor.
(b) La transferencia de calor es 𝑄𝑄̇=60 kW (cede).
𝑝𝑝
Nota: Suponer un gas perfecto compresible. ℎ� = 𝑢𝑢� + �𝜌𝜌 ; 𝑢𝑢� = 𝑐𝑐𝑣𝑣 𝑇𝑇
Datos: R aire =287 m2/s2·K ; c v aire =716,5 m2/s2·K = 716,5 J/kg·K
SOL: a) 𝑻𝑻𝟐𝟐 = 𝟓𝟓𝟓𝟓𝟓𝟓 𝒌𝒌; b) 𝑻𝑻𝟐𝟐 = 𝟓𝟓𝟓𝟓𝟓𝟓 𝒌𝒌
 Problemas Tema 10
P10.1-. La sobrepresión, Δp, en el interior de una burbuja es una función de la tensión
superficial y el radio. Determinar por análisis dimensional cómo debe variar la sobrepresión
si se multiplica por dos:
a) el radio.
b) la tensión superficial.
𝜸𝜸
SOL: ∆𝒑𝒑 = 𝒄𝒄𝒄𝒄𝒄𝒄. a) 𝑺𝑺𝑺𝑺 𝑹𝑹 𝒔𝒔𝒔𝒔 𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅 → ∆𝒑𝒑 𝒆𝒆𝒆𝒆 𝒍𝒍𝒍𝒍 𝒎𝒎𝒎𝒎𝒎𝒎𝒎𝒎𝒎𝒎;
𝑹𝑹
b) 𝑺𝑺𝑺𝑺 𝜸𝜸 𝒔𝒔𝒔𝒔 𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅 → ∆𝒑𝒑 𝒔𝒔𝒔𝒔 𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅𝒅

P10.2-. La deflexión final, δ, de una viga empotrada de longitud L y con una carga en su
extremo viene dada por la ecuación:
1 𝑃𝑃𝐿𝐿3
𝛿𝛿 =
3 𝐸𝐸𝐸𝐸
Donde, E, es el módulo elástico; P, es la carga e I, es el momento de inercia del área
transversal de la viga. ¿Qué se obtiene a través del análisis dimensional relacionando δ con
el resto de variables?
𝜹𝜹 𝑳𝑳𝟐𝟐 𝑬𝑬 𝑰𝑰
SOL: = 𝒇𝒇 � , 𝟒𝟒 �
𝑳𝑳 𝑷𝑷 𝑳𝑳

P10.3-. La fuerza de resistencia F al movimiento de un barco es función de la longitud L, la

velocidad v, la gravedad g, la densidad ρ y la viscosidad μ del agua. Escribir la relación
adimensional que se obtiene utilizando el teorema Pi.
𝑭𝑭 𝒗𝒗𝟐𝟐 𝑳𝑳𝑳𝑳𝑳𝑳
SOL: = 𝒇𝒇 � , �
𝑳𝑳𝟐𝟐 𝒗𝒗𝟐𝟐 𝝆𝝆 𝒈𝒈𝒈𝒈 𝝁𝝁

P10.4-. Un mezclador giratorio se diseña para agitar alcohol etílico. Los ensayos con un
modelo a escala 1/4 en aceite SAE 30 muestran que la mezcla más efectiva se da a 1770
rpm. ¿Cuál debe ser la velocidad del prototipo en rpm?
Datos:
 Alcohol etílico → ρ p =789 kg/m3; μ p =1,2×10-3 kg/m·s
 SAE 30 → ρ m =917 kg/m3; μ m =0,29 kg/m·s
SOL: 𝛀𝛀𝒑𝒑 = 𝟎𝟎, 𝟓𝟓𝟓𝟓 𝒓𝒓𝒓𝒓𝒓𝒓

P10.5-. Se desea conocer la resistencia de un dirigible que se

moverá en el aire a 20 ºC a una velocidad de 6 m/s. Se ensaya
en agua a 20 ºC con un modelo a escala 1/30. ¿Cuál debe ser la
velocidad del agua si la resistencia medida en el modelo es 2700
N? ¿Cuál será en ese caso la resistencia del prototipo? y ¿qué
potencia se necesitará para moverlo?
Datos a 20 ºC:
 Aire → ρ p =1,205 kg/m3; μ p =1,8×10-5 kg/m·s
 Agua → ρm=998 kg/m3; μm=0,001 kg/m·s
SOL: a) 𝑭𝑭𝒑𝒑 = 𝟕𝟕𝟕𝟕𝟕𝟕, 𝟓𝟓𝟓𝟓𝟓𝟓 𝑵𝑵; b) 𝑷𝑷𝒑𝒑 = 𝟒𝟒𝟒𝟒𝟒𝟒𝟒𝟒 𝑾𝑾𝑾𝑾𝑾𝑾𝑾𝑾
 Problemas Tema 11
P11.1-. De la tubería de la figura sale un caudal Q=45 ft3/h de
aceite (ρ r =0,9). ¿Cuál es la viscosidad cinemática del aceite?
¿Es el flujo laminar?
Nota: despreciar las pérdidas localizadas
𝒇𝒇𝒇𝒇𝟐𝟐�
SOL: 𝝑𝝑 = 𝟎𝟎, 𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎 𝒔𝒔 ; 𝑳𝑳𝑳𝑳𝑳𝑳𝑳𝑳𝑳𝑳𝑳𝑳𝑳𝑳

P11.2-. A través de un tubo de vidrio de 3 m de largo y 6 mm de diámetro fluye mercurio a

20 ºC y a una velocidad media de 2,5 m/s. Calcular la pérdida de carga en metros y la caída
de presión en Pascales.
Nota: ρ Hg =13550 kg/m3; μ Hg =0,00153 kg/m·s
SOL: 𝒉𝒉𝒇𝒇 = 𝟐𝟐, 𝟕𝟕𝟕𝟕 𝒎𝒎; ∆𝒑𝒑 = 𝟑𝟑𝟑𝟑𝟑𝟑 𝒌𝒌𝒌𝒌𝒌𝒌

P11.3-. Un depósito contiene 1 m3 de agua a 20 ºC y un tubo de

descarga como indica la figura. ¿Cuál es el gasto volumétrico Q
en ese instante?
𝜖𝜖
Nota: υ agua =1,01×10-6 m2/s; ≈ 0
𝑑𝑑
𝟑𝟑
SOL: 𝑸𝑸 = 𝟎𝟎, 𝟎𝟎𝟎𝟎𝟎𝟎 𝒎𝒎 �𝒔𝒔

P11.4-. La turbina de la figura tiene una potencia de 40 W y

extrae agua de un depósito. Ambos tubos son de hierro estirado.
Calcular el caudal Q en m3/h.
Nota: υ agua =1,01×10-6 m2/s; ε=0,046 mm
𝟑𝟑
SOL: 𝑸𝑸 = 𝟎𝟎, 𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎 𝒎𝒎 �𝒔𝒔

P11.5-. Calcular el radio hidráulico en los siguientes casos:

a) Tubería circular de diámetro d=1 mm
b) Conducto rectangular con dimensiones a=2 m × b=1 m
SOL: a) 𝑹𝑹𝒉𝒉 = 𝟎𝟎, 𝟐𝟐𝟐𝟐 𝒎𝒎; b) 𝑹𝑹𝒉𝒉 = 𝟎𝟎, 𝟑𝟑𝟑𝟑 𝒎𝒎

P11.6-. Por una tubería de hierro galvanizado de diámetro d=0,05m y rugosidad absoluta
ε=0,15 mm circula un caudal Q=0,4 l/s de agua a 20 ºC. Tomando como base las
experiencias en la tubería anterior, se proyecta un oleoducto para conducir un caudal
Q’=130 l/s de un aceite de viscosidad μ=0,05 kg/m·s y densidad ρ=900 kg/m3.
Determinar el diámetro del oleoducto y la rugosidad absoluta que ha de tener el material
que lo componga de forma que las pérdidas de carga por unidad de longitud h f /L y el
coeficiente de fricción f en el mismo sea igual que el de la tubería de agua.
Nota: A 20 ºC → ρ agua =1000 kg/m3; μ agua =10-3 kg/m·s
SOL: a) 𝒅𝒅 = 𝟎𝟎, 𝟓𝟓𝟓𝟓𝟓𝟓 𝒎𝒎; b) 𝝐𝝐𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂𝒂 ≈ 𝟎𝟎
P11.7-. En el sistema de la figura se pide:
(a) Determinar los caudales Q 3 y Q 4 descargados por los tubos
del sistema, el cual está alimentado por una bomba que eleva la
presión en M hasta 50 N/cm2.
(b) Calcular el caudal descargado en uno sólo de los recipientes
cuando se cierra la válvula del otro.
(c) Determinar en qué caso es mayor la potencia de la bomba.
Calcularla para un rendimiento η=0,80.
Datos:
L 1 =10 m; L 2 =30 m; L 3 =L 4 =80 m
d 1 =d 2 =80 mm; d 3 =d 4 =50 mm
f 1 =f 2 =0,025; f 3 =f 4 =0,03
k v =3; ρ=1000 kg/m3; g=10 m/s2
Nota: Considerar únicamente las pérdidas localizadas de las
válvulas situadas al final de las tuberías 3 y 4. Emplear la
notación de la figura.
SOL: a) 𝑸𝑸𝟑𝟑 = 𝑸𝑸𝟒𝟒 = 𝟕𝟕, 𝟖𝟖𝟖𝟖 𝒍𝒍�𝒔𝒔; 𝑸𝑸𝟐𝟐 = 𝑸𝑸𝟑𝟑 = 𝟖𝟖, 𝟏𝟏 𝒍𝒍�𝒔𝒔;
c) 𝑷𝑷 = 𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏𝟏 𝑾𝑾𝑾𝑾𝑾𝑾𝑾𝑾

P11.8-. Por la instalación de la figura circula un fluido mediante

una bomba que suministra combustible a un quemador
pulverizador E de diámetro de salida Φ E =0,1 m. La bomba
instalada es de 125 kW de potencia bruta con un rendimiento del
80 %. Los manómetros instalados a la entrada y salida de la
bomba, C y D, marcan 1 y 11 bar respectivamente. Las cotas de
cada punto de la instalación son las que se dan en la figura y
permanecen siempre constantes. Los datos de cada tubería y
del combustible se dan en la tabla. Todas las tuberías tienen la
misma rugosidad absoluta. Se pide:
a) Caudal que sale por el quemador pulverizador E.
b) Caudales que circulan por las tuberías 1 y 2.
c) Presión que marcará el manómetro del depósito
presurizado B expresado en bar.
Tubería Longitud Diámetro (ρg) g ν
(m) (m) (N/m3) (m/s2) (m2/s)
1 200 0,15 10000 10 1x10-6 1 ε d 2,51 
= −2 log +
2 160 0,1 12  3,7 Re f 1 2 
3 Despreciar 0,13 f  d 
4 250 0,13

NOTA: despreciar las pérdidas de carga en la tubería 3 y las

pérdidas secundarias de toda la instalación.
𝟑𝟑 𝟑𝟑 𝟑𝟑
SOL: a) 𝑸𝑸 = 𝟎𝟎, 𝟏𝟏 𝒎𝒎 �𝒔𝒔; b) 𝑸𝑸𝟏𝟏 = 𝟎𝟎, 𝟎𝟎𝟎𝟎𝟎𝟎 𝒎𝒎 �𝒔𝒔; 𝑸𝑸𝟐𝟐 = 𝟎𝟎, 𝟎𝟎𝟎𝟎𝟎𝟎 𝒎𝒎 �𝒔𝒔;
c) 𝒑𝒑𝑩𝑩 = 𝟒𝟒, 𝟎𝟎𝟎𝟎𝟎𝟎 𝒃𝒃𝒃𝒃𝒃𝒃
 Problemas Tema 12
P12.1-. Se tiene un sistema de tuberías en serie. La caída de
presión total es (p A -p B )=150000 Pa y la diferencia de cotas (z A -
z B )=5 m. Los datos de cada tubería son:

El fluido es agua: ρ=1000 kg/m3; υ agua =1,02×10-6 m2/s

Calcular el caudal, Q, en m3/h.
𝟑𝟑
SOL: 𝑸𝑸 = 𝟏𝟏𝟏𝟏, 𝟐𝟐 𝒎𝒎 �𝒉𝒉

P12.2-. Supongamos el sistema de tres tuberías del problema

P12.1 pero colocadas en paralelo, con una pérdida de carga
total de 20,3 m. Calcular el caudal, Q, en m3/h despreciando
pérdidas localizadas.
𝟑𝟑
SOL: 𝑸𝑸 = 𝟗𝟗𝟗𝟗, 𝟖𝟖 𝒎𝒎 �𝒉𝒉

P12.3-. En el sistema de la figura, todas las tuberías son de

hierro estirado y 6 cm de diámetro. El fluido es agua a 20 ºC. Si
el caudal total es Q=0,01 m3/s, hallar la caída de presión (p 1 -p 2 ).
¿Qué fracción de Q va por cada rama? Despreciar pérdidas
localizadas.
Datos:
Para el agua a 20 ºC: ρ=998 kg/m3; μ agua =0,001 kg/m·s
Para el hierro estirado: ε=0,046 mm.
𝟑𝟑
SOL: 𝒑𝒑𝟏𝟏 − 𝒑𝒑𝟐𝟐 = 𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝟑𝟑 𝑷𝑷𝑷𝑷; 𝑸𝑸𝒂𝒂 = 𝟎𝟎, 𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎 𝒎𝒎 �𝒔𝒔;
𝟑𝟑
𝑸𝑸𝒃𝒃 = 𝟎𝟎, 𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎𝟎 𝒎𝒎 �𝒔𝒔

P12.4-. Se conectan 3 depósitos con 3

tuberías tal y como se muestra en la figura.
El diámetro de las 3 tuberías es igual, d=1 ft
y el factor de fricción de cada una de ellas es
f=0,02. Además, se supone que las pérdidas
localizadas son despreciables.
Determinar el caudal en cada tubería
indicando si entra o sale, en cada depósito.
𝒇𝒇𝒇𝒇𝟑𝟑� 𝒇𝒇𝒇𝒇𝟑𝟑�
SOL: 𝑸𝑸𝟏𝟏 = 𝟏𝟏𝟏𝟏, 𝟓𝟓 ; 𝑸𝑸
𝒔𝒔 𝟐𝟐 = 𝟐𝟐, 𝟐𝟐𝟐𝟐 𝒔𝒔;
𝟑𝟑
𝒇𝒇𝒇𝒇 �
𝑸𝑸𝟑𝟑 = 𝟏𝟏𝟏𝟏, 𝟐𝟐 𝒔𝒔
La compuerta de la figura se compone de una compuerta plana homogénea de
peso W1=3920 N por metro y está inclinada un ángulo θ=45º con libertad de
giro alrededor de la articulación O. Dicha compuerta se apoya a su vez sobre
una segunda circular de radio r=0,75 m, articulada en su centro sobre un eje D.
Esta segunda compuerta pesa W2=4900 N por metro y su centro de gravedad
G se sitúa como indica la figura. Calcular:
a. La fuerza hidrostática sobre la compuerta plana y su punto de aplicación.
b. Fuerza ejercida en B sobre la compuerta curva.
c. Componente horizontal de la fuerza hidrostática sobre la compuerta
curva.
d. Componente vertical de la fuerza hidrostática sobre la compuerta curva.
e. Fuerza ejercida por la compuerta circular
sobre el tope A.
DATOS: Ambas compuertas tienen una profundidad b=1 m.
(ρg)agua=9800 kg/m2s2

Sol:
a) 1949 N
b) 3147,2 N
c) 14676,5 N
d) 10600,5 N
e) 2286,7 N
El vaciado de una piscina de sección A y altura H se realiza mediante una
tubería de longitud L y factor de fricción f. Al final de la tubería hay una válvula
de compuerta. La suma de todas las pérdidas localizadas de la instalación es k.
La sección de salida de la tubería de vaciado se encuentra a un desnivel h por
debajo de la solera de la piscina. La densidad del fluido es ρ y la gravedad g.
Sí se desea que la piscina se vacíe completamente en un tiempo T, encontrar
una ecuación para el diámetro d de la tubería como función del resto de
parámetros.

Sol: 2√ 2√
En un recipiente cilíndrico de diámetro D se tiene agua a 4 ºC hasta cierto nivel
H (figura a). Se introduce un cuerpo que al quedarse flotando, hace que la
superficie libre suba 0,17 cm (figura b). Si se sumerge completamente el
cuerpo, el nivel del agua sube 0,03 cm más (figura c). Determinar:
a) El peso específico del cuerpo (ρg)c.
b) ¿Qué fuerza hay que hacer para mantener el cuerpo completamente
sumergido? (figura c)

Sol:
a) 8330 N/m3
b) 2325·D2 N
En la figura se muestra una tubería en cuyo tramo BC se ha practicado una
hendidura longitudinal de 6 mm de anchura, de tal forma que sale una hoja de
agua de ese espesor. Entra un caudal a la tubería por el punto A de Q=60 l/s.
Calcular:
a) Velocidad de salida del fluido en el punto B (VO).
b) Perfil de velocidades lineal a lo largo de toda la hendidura (v=v(y)).
c) Momento respecto de A que ejerce el flujo de agua.

Sol:
a) 8,33 m/s

b) 3,472 3 /

c) 400 133,3
PROBLEMA 2. (3 puntos) La bomba del sistema de la figura a) tiene las
siguientes curvas características:
- Altura de la bomba   hs  88,8  377,8  Q 2
- Rendimiento de la bomba (p)  figura b)

Para dicho sistema, calcular:

a) Velocidad del fluido.
b) ¿Qué potencia se requiere? (tener en cuenta el rendimiento de la bomba
 p)

a) Sistema de tubo simple b) Rendimiento vs. caudal

 = 0,046 mm  d
Nota:
1 2,51 
k entrada deposito = 0,5  2 log 
k salida a deposito = 1 f12  3,7 Re f 1 2 
 d 

Sol:
a) 5,44 m/s
b) 209,5 kWatt
Para un flujo plano dado por:

u  x·t
 
v  v  y·t
w  0

Se pide:

a) Determinar la variación de la densidad con el tiempo =(t) sabiendo que el

valor de la misma en t=0 es 0 y que debe cumplirse la ecuación de
conservación de la masa.
b) Calcular el incremento de velocidad que sufre una partícula (la que en t=0 s
está en (x0,y0)), entre los instantes de tiempo de t=1 s y t=2 s, tanto desde el
punto de vista de Lagrange como de Euler.

Sol:
Un tubo en U con codos en ángulo recto tiene 20 cm de anchura y contiene
mercurio que asciende 15 cm en cada rama cuando el tubo se encuentra en
reposo (=0) (ver figura).
a) ¿A qué velocidad  debe girar el tubo alrededor de un eje vertical que dista
5 cm de uno de sus brazos para que el tubo del brazo más próximo al eje se
quede sin mercurio?
b) A la velocidad de giro calculada en el apartado a), ¿qué presión se tiene en
el punto C?

Datos: patm=101300 Pa y ρr(mercurio)=13,6

Nota: Las ramas del tumo son lo suficientemente altas como para que NO se
sobre el mercurio

En reposo (=0)

Sol:

a) 10 rad/s

b) 141,4 kPa
Un recipiente con forma de campana está formado por un tronco de cono, un
cilindro y una semiesfera con las dimensiones que se ven en el dibujo. En la
parte superior tiene un pequeño orificio del que sale un tubo de pequeño
diámetro y de altura desconocida.
El recipiente no tiene base y está lleno de agua hasta una altura H del tubo
pequeño.
Sabemos que la campana pesa 23000 N.

a) Si todo el conjunto está en reposo, hallar la máxima altura H para que no se

levante el recipiente del suelo.

b) Si gira alrededor del eje vertical con una velocidad de giro de 8 rad/s hallar
ahora la máxima altura H para que no se levante el recipiente del suelo.

COTAS EN
MILIMETROS

H
300
600
600

600

1200

Sol:

a) 1,125 m

b) 0,537 m
Una bomba de flujo axial requiere una potencia que depende de las siguientes
variables: diámetro del rodete, D; velocidad de giro del rodete, ; densidad del
fluido, ; caudal de la bomba, Q, y altura que da la bomba, H.
Queremos hacer una bomba a tamaño real (prototipo) que debe moverse a 300
rpm y que bombea agua. Para saber las características de la bomba
ensayamos un modelo a escala 1:3 con respecto al prototipo, con las
siguientes características:
Diámetro del rodete, D = 0,5 ft; velocidad de giro del rodete,  = 900 rpm;
densidad del fluido,  = 1,940 slug/ft3 (1000 kg/m3); caudal de la bomba, Q = 3
ft3/s; altura que da la bomba H = 10 ft y la potencia = 2 caballos de fuerza.

a) ¿Cuál es la potencia requerida por el prototipo? (1 punto)

b) ¿Cuál será el caudal Q? (1 punto)
c) ¿Cuál es la altura que nos da el prototipo? (0,5 puntos)
d) Utilizando la ecuación de la potencia de la bomba (P =  Q gH) hallar el
valor de H con los valores obtenidos de P y de Q. Explicar el resultado.
(0,5 puntos)
e) Hallar la "variable" que debería utilizarse para que concuerden los datos
y hallar el parámetro adimensional. (0,5 puntos)

DATOS: g = 9,8 m/s2 = 32,15 ft/s2; 1 ft = 0,3048 m; 1 slug = 14,5939 kg

Sol:

a) 18 cf
b) 27 ft3/s
c) 30 ft
d) 10 ft
e) Variable a utilizer → (gH)
Un carro de masa M, con paredes verticales, rueda sobre una superficie
horizontal entre dos chorros opuestos, tal y como muestra la figura. En t=0 y
x=0 el bloque se pone en movimiento a una velocidad U0=10 m/s.
Posteriormente, se mueve sin rozamiento, paralelo a los ejes del chorro, con
velocidad U(t). Despreciar la masa de cualquier líquido que se adhiera al
bloque, comparada con M.

Calcular:

a) La expresión general de la velocidad, U(t).

b) La expresión de la posición del bloque en cada instante, X(t).
c) El tiempo requerido para reducir la velocidad del bloque a U=0,5 m/s, así
como la posición del bloque en ese instante, en función de M, , V y A.

Emplear el sistema de coordenadas del dibujo y calcularlo mediante V.C.

NO INERCIAL.

Sol:

a)

b) 1
c) 0,75 y 2,37
Un depósito cuyo nivel se mantiene constante, tiene la SLL a la cota 147,50 m
y 1,50 m por debajo de ese nivel sale una tubería A de 1200 m de longitud de
rugosidad  = 0,10 mm y diámetro D mm. Esta tubería enlaza directamente con
otra tubería B que tiene una longitud de 800 m, Ø = 200 mm y rugosidad
 = 0,12 mm. Esta tubería B tiene salida a un depósito 2,50 m por debajo de la
superficie libre. La viscosidad del agua es 1 × 10-6 m2/s, la densidad 1000
kg/m3, la presión atmosférica 101300 Pa y g = 9,8 m/s2. El segundo depósito
es igual que el primero pero su SLL está a la cota 3,50 m y el nivel se mantiene
constante.

Calcular:
a) El caudal que pasa por la tubería A si el diámetro D es 100 mm.
b) Sí, se desea que el caudal sea 170 litros/segundo, ¿cuánto debe valer
D?

k 
 2 log  D  
1 2,51
Despreciar las pérdidas secundarias
f  3,7 Re f 
 

Sol:

a) 26,3 l/s

b) 0,263 m
Una tubería de diámetro D=1 cm conduce un caudal de agua de Q=0,1 ℓ/s. A
una distancia de L=10 m se subdivide en 100 tuberías en paralelo de diámetro
d=1 mm y longitud l=1 m. A continuación se vuelven a juntar todas las tuberías
en otra de la misma longitud y diámetro que la primera, con salida a la
atmósfera. Todas las tuberías tienen una rugosidad ε=0,04 mm.

La diferencia de cotas entre la entrada y la salida es h=5 m y la suma de todas

las pérdidas locales (secundarias) se pueden asociar a un único coeficiente
k=10, relativo a la energía cinética en el tubo de mayor diámetro. El caudal es
suministrado por una bomba. Calcular la altura hs y la potencia P que debe
tener la bomba, si esta posee un rendimiento, η=0,6.

DATOS: 1·10-6 m2/s

1  d 2,51  64
Flujo turbulento   2 log  ; Flujo laminar  f 
f12  3,7 Re f 1 2  Re d
 d 

Sol:

hs=15,77 m

Pot=27,76 Watt
Un aspersor está unido a un gran depósito, tal y como se muestra en la figura.
Los chorros de salida del aspersor están inclinados un ángulo en la dirección
circunferencial. El momento de fricción es Mr.

Datos:
H=10 m; h=1 m; R=0,15 m, d=0,8×10-2 m; d1=1,38×10-2 m
Mr=3,6 Nm; pa=105 N/m2; ρ=103 kg/m3; g=10 m/s2
=30º
Velocidad relativa del fluido a la salida del aspersor, Vr=14,13 m/s

Calcular:
a. Flujo volumétrico o caudal.
b. Velocidad angular del aspersor.
c. Presión absoluta en el punto 1 de la figura.
NOTA: Despreciar pérdidas primarias y secundarias

Sol:

a) 2,13·10-3 m3/s

b) 6,5 rad/s

c) 1,092·105 N/m2
Una bomba centrífuga aspira agua de un depósito en el que el nivel del líquido
se encuentra a una altura de H=2,2 m sobre el suelo. La tubería de aspiración
tiene una longitud La=1,8 m y diámetro interior da=175 mm; es recta y en ella
hay instalada una válvula. La tubería de impulsión tiene un diámetro interior
di=125 mm, una longitud total Li=340 m con 3 codos y una válvula. Dicha
tubería desemboca a una altura hi=6,90 m, en un depósito elevado.
Las bocas de aspiración de la bomba se encuentran a una altura de 30 cm y
50 cm respectivamente, respecto del suelo.
La bomba tiene un rendimiento η=65%. Si la bomba debe poner en circulación
un caudal Q=1500 ℓ/min, calcular:
a. Las presiones absolutas a la entrada (p1) y salida (p2) de la bomba.
b. La potencia de la bomba.

DATOS: densidad del agua: ρ=1000 kg/m3; viscosidad del agua: μ=1,1 ×10-
3
kg/m·s; presión atmosférica: pa=101360 N/m2.
La tubería es de acero comercial → ε=0,0046 cm
Pérdidas localizadas: Válvulas → kv=4,1; Codos → kc=0,27; Entrada tubería →
ke=0,5;
1  d 2,51 
 2 log  
f12  3,7 Re f 1 2 
 d 

Sol:

a) p1=116900 Pa ; p2=276468,5 Pa

b) 6172,75 Watt
Para el campo de velocidades plano:
3
;
1 1
Calcular:
a) La densidad en cualquier instante, ρ=ρ(t) sabiendo que la densidad es
uniforme (no depende de x e y) en todo punto y que en t=0 todo el fluido
tiene la misma densidad de valor, ρ0.
b) La ecuación general de las líneas de corriente, y en particular la que en
t=t1 pasa por el punto de coordenadas x1, y1.
c) La ecuación general de las trayectorias, y en particular la de la partícula
que en t=0 ha pasado por el punto de coordenadas x0, y0. Expresarla como:
x=x(t) e y=y(t).
d) El campo de aceleraciones.

Sol:

a)

b)

c) 1 ;

d)
La botella de champán (r=0,96) de la
figura está presurizada según se indica en
la lectura del manómetro de mercurio.
Calcular la fuerza sobre la base de la
semiesfera de la botella, si su radio es
r = 2 in.

Datos: 1 in ; (r)Hg = 13,5 ;

(g)agua = 62,4 lbf/ft3 ; patm. = 0

Sol: 25,7 lbf

Una cápsula espacial tripulada vuela uniformemente sobre la atmósfera de la
tierra a una velocidad U0 = 8,05 km/s. La velocidad de la cápsula va a ser
reducida a una velocidad Uf = 5 km/s por medio de 2 retro-cohetes que tienen
un consumo de combustible entre ambos de m 8 / y expulsan los gases a
una velocidad Ve = 2940 m/s en relación a la cápsula (velocidad relativa). La
masa inicial de la cápsula es M0=1600 kg.
a) Calcular el tiempo necesario de encendido de los retro-cohetes para
lograr lo anterior.
b) Calcular la masa final de la cápsula.
RESOLVER COMO V.C. NO INERCIAL (OBSERVADOR MONTADO EN LA
CÁPSULA)

NOTA: Un retro-cohete proporciona un empuje opuesto al movimiento de un

vehículo, provocando de este modo una desaceleración del mismo.

Sol:

a) 129 s

b) 568 kg
