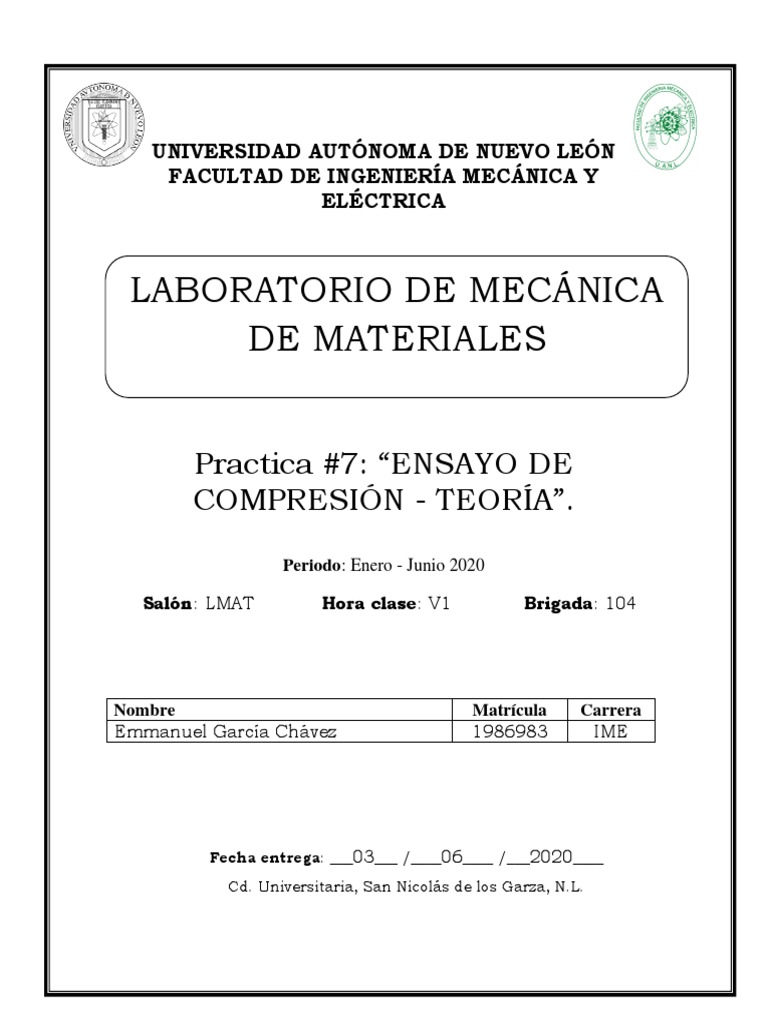

UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE INGENIERÍA MECÁNICA Y
ELÉCTRICA
LABORATORIO DE MECÁNICA
DE MATERIALES
Practica #7: “ENSAYO DE
COMPRESIÓN - TEORÍA”.
Periodo: Enero - Junio 2020
Salón: LMAT Hora clase: V1 Brigada: 104
Nombre Matrícula Carrera
Emmanuel García Chávez 1986983 IME
Fecha entrega: ___03___ /____06____ /___2020____
Cd. Universitaria, San Nicolás de los Garza, N.L.
Resumen
Al principio del video se habla de las principales características que diferencian entre
sí a los materiales que se estudian en el laboratorio, como lo son la resistencia, la
ductilidad y la tenacidad del material, propiedades muy diferentes una de la otra y
que pueden ser vistas en una gráfica de esfuerzo deformación; si la curva está muy
arriba en el eje “y” significa que aguanta mucha carga sin presentar una
considerable deformación, por lo tanto, es muy resistente. Si la curva está muy
prolongada en el eje “x” significa que es muy dúctil ya que se deforma mucho antes
de la fractura y el material con más tenacidad es el que posea la mayor área bajo la
curva de esfuerzo deformación.
Luego se continuó hablando del ensayo de compresión, que es el tema principal de
la sesión.
Cuando un material es expuesto a una prueba de compresión se puede comportar
de diferente manera a como se comportaría en una prueba de tensión, como por
ejemplo el fierro vaciado o el cemento, que puestos a tensión no resisten mucho,
pero en compresión resisten demasiada carga. El estudio de la compresión en los
materiales se asemeja en parte a los procesos de laminado, en donde se aplasta
un material para darle una forma específica.
En una prueba de compresión, el material a estudiar puede fallar de dos formas
diferentes; se puede aplastar o se puede doblar o pandear. Al fenómeno de
aplastamiento se le conoce como compresión y al fenómeno de pandeo se le llama
columna. Y para saber qué tipo de falla va a presentar el material a estudiar existe
una relación conocida como relación de Esbeltez en donde relaciona la longitud de
la muestra con el radio de giro, en donde el radio de giro viene estando en función
del área de la muestra. La expresión es la siguiente:
𝑙
𝜌 = 𝑟𝑔
𝑟𝑔 = √𝐼⁄𝐴
En donde:
𝑙 = longitud
𝑟𝑔 = radio de giro
𝐼 = momento de inercia
𝐴 = área
𝜌 < 40 = 𝑐𝑜𝑚𝑝𝑟𝑒𝑠𝑖ó𝑛
𝜌 > 40 = 𝑐𝑜𝑙𝑢𝑚𝑛𝑎
Si la razón de Esbeltez es menor a 40, se trabaja como compresión, y si es mayor
a 40 se trabaja como columna. Ya que en este laboratorio no se va a ver el
fenómeno de columna, solo se va a trabajar con el fenómeno de compresión.
La prueba se realizará con una probeta estandarizada por la ASTM, colocándola en
la máquina universal y aplicando carga que comprima la pieza. Los datos obtenidos
en la prueba son prácticamente los mismo que en un ensayo de tensión; se
obtendrán datos de deformación en mm/mm y de esfuerzo en N/mm2, la diferencia
más notable para estos ensayos de compresión se verá al graficar estos datos de
esfuerzo contra deformación, ya que ahora la curva en lugar de ir hacía abajo, irá
hacía arriba, esto debido a que al aplicar más carga, en lugar de que el diámetro
disminuya y por ende el área también lo haga, al contrario, el área aumentara debido
al aplastamiento.
Existe una condición para que la fórmula de esfuerzo sea válida y es que, en el caso
de tensión, todas las fibras que conforman el material deben de estar estirándose,
y en el caso de compresión todas las fibras tienen que estar comprimiéndose. En
ambos casos, si se pudieran ver las fibras muy de cerca, deberían estar
completamente rectas al aplicarse la fuerza, si no llegasen a estar rectas significa
que aparte de la fuerza de tensión o compresión que se esté aplicando, también
existen otras fuerzas externas que actúan sobre el material. Como es el caso en el
que la probeta se ensancha o engorda, por así decirlo, ya que debido a la fuerza de
fricción que se genera entre el extremo de la probeta y el aditamento pegado a esta,
las fibras que conforman el material no pueden expandirse con libertad, por lo que
tienden a doblarse en el centro y así se forma el fenómeno de abarrilamiento, por lo
tanto en el momento en el que empiece a haber fricción o cualquier otra fuerza,
hasta ese momento es válido el esfuerzo, y eso suele ocurrir normalmente hasta el
20% o al 70% solo en materiales muy dúctiles y como consecuencia para las
prácticas solo vamos a tomar en cuenta un 30% del ensayo, ya que lo de más no
nos serviría de nada.
Al parar el ensayo al 30% nos limitaríamos a conocer algunos datos como el
esfuerzo máximo, el esfuerzo de fractura, tenacidad, % de elongación, % de
reducción de área, entre otras, pero los datos que sí podemos obtener es el esfuerzo
de fluencia o cedencia, la resiliencia unitaria y la resiliencia total.
Para sacar la relación de Esbeltez de una probeta con sección circular, se obtendría
de la siguiente manera:
𝜋𝑑 4
𝐼 𝑑2 𝑑 𝑙 𝑙 4𝑙
𝑟𝑔 = √ = √ 642 = √ = ∴ 𝜌= = =
𝐴 𝜋𝑑 16 4 𝑟𝑔 𝑑 𝑑
4 4
En probetas con relación de 3 a 1 (altura 3 veces mayor al diámetro) la relación de
Esbeltez sería la siguiente:
4𝑙 4(3𝑑)
𝜌= = = (4)(3) = 12
𝑑 𝑑
Si la probeta tiene una relación de 10 a 1 (altura 10 veces mayor al diámetro) la
relación de Esbeltez sería la siguiente:
4𝑙 4(10𝑑)
𝜌= = = (4)(10) = 40
𝑑 𝑑
Como en pruebas de compresión la carga y la deformación son negativas, la gráfica
que resultaría sería negativa, ubicada en el tercer cuadrante, pero como lo que
buscamos conocer son las propiedades, podemos tomar los valores como positivos
y graficar en el primer cuadrante, como normalmente lo hemos hecho.
