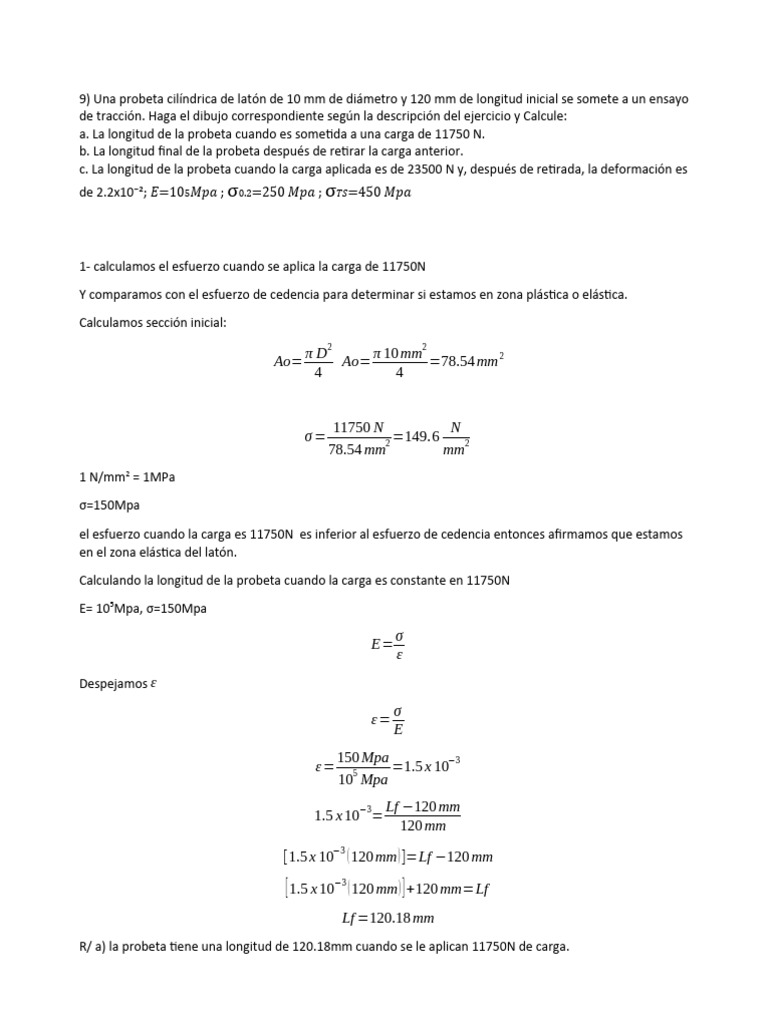

9) Una probeta cilíndrica de latón de 10 mm de diámetro y 120 mm de longitud inicial se somete a un ensayo

de tracción. Haga el dibujo correspondiente según la descripción del ejercicio y Calcule:


a. La longitud de la probeta cuando es sometida a una carga de 11750 N.
b. La longitud final de la probeta después de retirar la carga anterior.
c. La longitud de la probeta cuando la carga aplicada es de 23500 N y, después de retirada, la deformación es
de 2.2x10⁻²; 𝐸=105𝑀𝑝𝑎 ; σ0.2=250 𝑀𝑝𝑎 ; σ𝑇𝑆=450 𝑀𝑝𝑎

1- calculamos el esfuerzo cuando se aplica la carga de 11750N

Y comparamos con el esfuerzo de cedencia para determinar si estamos en zona plástica o elástica.

Calculamos sección inicial:

π D2 π 10 mm2
Ao= Ao= =78.54 mm 2
4 4

11750 N N
σ= 2
=149.6
78.54 mm mm2
1 N/mm2 = 1MPa

σ=150Mpa

el esfuerzo cuando la carga es 11750N es inferior al esfuerzo de cedencia entonces afirmamos que estamos
en el zona elástica del latón.

Calculando la longitud de la probeta cuando la carga es constante en 11750N

E= 105Mpa, σ=150Mpa

σ
E=
ε
Despejamos ε

σ
ε=
E
150 Mpa −3
ε= 5
=1.5 x 10
10 Mpa
Lf −120 mm
1.5 x 10−3=
120 mm

[1.5 x 10−3 ( 120 mm ) ]=Lf −120 mm

[ 1.5 x 10−3 ( 120 mm ) ] +120 mm=Lf


Lf =120.18 mm
R/ a) la probeta tiene una longitud de 120.18mm cuando se le aplican 11750N de carga.
b) como nos encontramos en la zona elástica si retiramos la carga de 11750N la probeta regresaría a su
longitud inicial = 120mm

Lf=120mm

c) nos dan nueva carga aplicada a la probeta de 23500N repetiremos el primer paso del literal “a”
comprobación de esfuerzos.

2350 0 N N
σ= 2
=299.21 2
78.54 mm mm
1N/mm2 =1Mpa

Esfuerzo es de 299.21 Mpa

El esfuerzo al estar entre Tf y Ts habrá una deformación permanente o plástica quiere decir que esa tensión
se encuentra en la zona plástica.

Calculando la longitud de probeta al aplicar la carga de 23500N:

Para calcular esta longitud necesitamos la deformación permanente que se conoce como la diferencia entre
la deformación plástica y la deformación elástica(deformación recuperable) del punto a evaluar.

σ
ε Elastica =
E
299.21 Mpa −3 σ
ε Elastica = =2.9921 x 10 ε Elastica=
5
10 Mpa E

ε permanente=ε plastica −ε Elastica


−2 −3
ε permanente=2.2 x 10 −2.9921 x 10
ε permanente=0.0190079

Lf −120 mm
ε permanente= =0.0190079
120 mm
lf −120= (120∗0.0190079 )
lf =( 120∗0.0190079 ) +120
lf =122.28 mm
R/ c) La longitud de la probeta al aplicar 23500N es de 122.28mm
