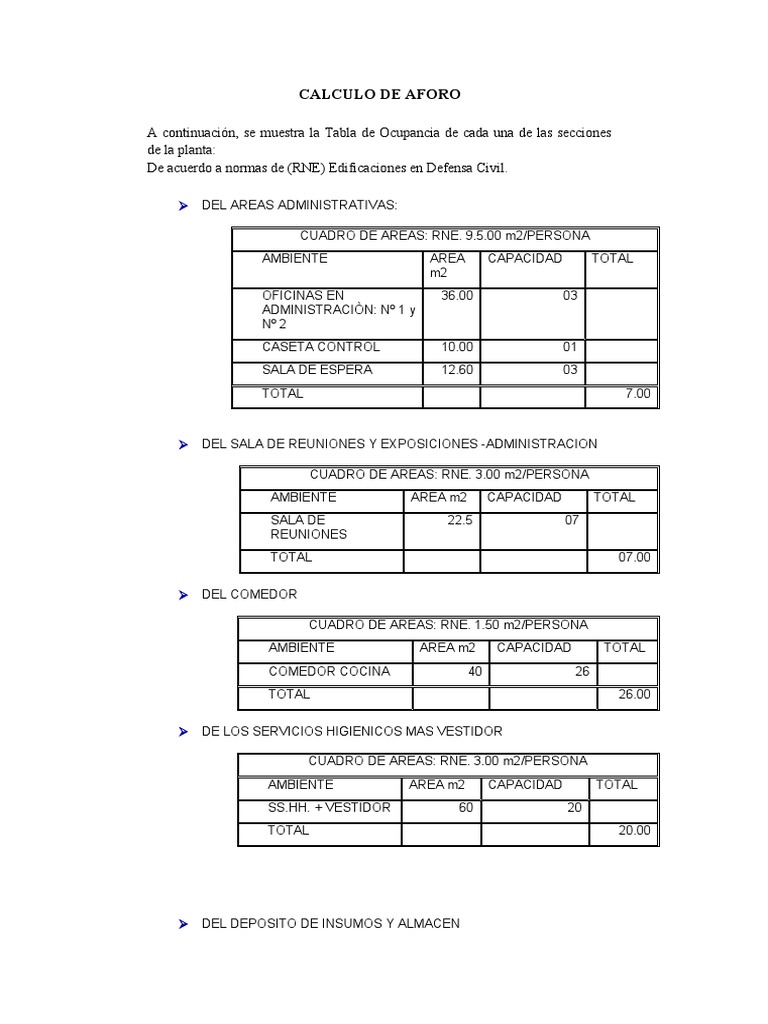

CALCULO DE AFORO

A continuación, se muestra la Tabla de Ocupancia de cada una de las secciones


de la planta:
De acuerdo a normas de (RNE) Edificaciones en Defensa Civil.

 DEL AREAS ADMINISTRATIVAS:

CUADRO DE AREAS: RNE. 9.5.00 m2/PERSONA


AMBIENTE AREA CAPACIDAD TOTAL
m2
OFICINAS EN 36.00 03
ADMINISTRACIÒN: Nº 1 y
Nº 2
CASETA CONTROL 10.00 01
SALA DE ESPERA 12.60 03
TOTAL 7.00

 DEL SALA DE REUNIONES Y EXPOSICIONES -ADMINISTRACION

CUADRO DE AREAS: RNE. 3.00 m2/PERSONA


AMBIENTE AREA m2 CAPACIDAD TOTAL
SALA DE 22.5 07
REUNIONES
TOTAL 07.00

 DEL COMEDOR

CUADRO DE AREAS: RNE. 1.50 m2/PERSONA


AMBIENTE AREA m2 CAPACIDAD TOTAL
COMEDOR COCINA 40 26
TOTAL 26.00

 DE LOS SERVICIOS HIGIENICOS MAS VESTIDOR

CUADRO DE AREAS: RNE. 3.00 m2/PERSONA


AMBIENTE AREA m2 CAPACIDAD TOTAL
[Link]. + VESTIDOR 60 20
TOTAL 20.00

 DEL DEPOSITO DE INSUMOS Y ALMACEN


CUADRO DE AREAS: RNE. 40.00 m2/PERSONA
AMBIENTE AREA m2 CAPACIDAD TOTAL
DEPOSITO DE 148.58 03
INSUMOS
TOTAL 3.
00

 DE LA AREA DE PRODUCCION DESORCCION

CUADRO DE AREAS: RNE. 1.00 TRABAJADOR/PERSONA


AMBIENTE AREA m2 CAPACIDAD TOTAL
AREA DE 125 25
PROCESOS
TOTAL 25.00

 DEL AREAS DE ESTUDIO – ADMINISTRACION

CUADRO DE AREAS: RNE.10.00 m2/PERSONA


AMBIENTE AREA m2 CAPACIDAD TOTAL
AREA DE 16.50 02
ABSORCION
AREA DE PESADO 16.67 02
AREA DE 16.67 02
COPELACION
AREA DE 16.50 02
FUNDACION
TOTAL 8.00

 DE LOS SERVICIOS DE CAMPAMENTO/HABITACIONES

CUADRO DE AREAS: RNE. 1.00 PERSONA/CAMA


AMBIENTE CAMAS/PERSONAS CAPACIDAD TOTAL

CUARTOS 01 3
SIMPLES
CUARTOS 02 6
DOBLES
TOTAL 9.00
TOTAL DE CAPACIDAD DE AFORO EFECTIVA:

Tenemos una capacidad efectiva Total del personal de acuerdo al Reglamento


nacional de Edificaciones de:

AFORO: 105 PERSONAS

CALCULO DE EVACUACIÒN:

El CUENTA CON 02 SECTORES DE TRABAJO, SECTOR


ADMINSITRATIVO N° 1, Y SECTOR OPERACIONES DEL PROCESO N°
2, DETERMINANDOSE CON LE CUADRO SIGUIENTE DE ACUERDO AL
RNE. NORMA: A.10 ARTICULO 25 Y 28
ART: 25
LOS PASAJES PARA EL TRANSITO DE PERSONAS DEBERA CUMPLIR
CON LAS SIGUIENTES CARACTERISTICAS:

 INTERIOR DE LAS VIVIENDAS 0.90 m


 PASAJES DE ACCESOS PARA 02 1.00 m
VIVIENDAS: 1.20 m
 PASAJES DE ACCESOS PARA 04 0.90 m
VIVIENDAS: 1.20 m

 AREA DE TRABAJO INTERIOR 1.80 m

OFICNAS 1.20 m

 LOCALES COMERCIALES
 LOCALES DE SALUD
 LOCALES EDUCATIVOS

CALCULO DE EVACUACION:
CALCULO DE EVACUACIÒN
 80 SEGUNDOS (3 MINUTOS) RNE.
 TIEMPO PARA BAJAR = 20 Seg.
 TIEMPO PARA SUBIR = 40 Segundos
POR TIEMPO DE EVACUACIÒN: 1º PISO POR TIEMPO DE EVACUACIÒN: 1º PISO
A SALIDA DE EMERGENCIA-Puerta Nº1 A SALIDA DE EMERGENCIA-Puerta Nº2
V= E / T V = 1m/seg. V= E / T V = 1m/seg.
T=E/V T=E/V
T = 53.00 m / 1m/seg. = 53.00 seg. T = 85.00 m / 1m/seg. = 85.00 seg.
TENEMOS: TENEMOS:
T= 53.00 Segundos. T= 85.00 Segundos.

TIEMPO PARA EVACUACIÒN TIEMPO PARA EVACUACIÒN


HACIA LA PUERTA Nº 1 EN HACIA LA PUERTA Nº 2 EN PRIMER
PRIMER PISO. PISO.
TENEMOS: 53.00 segundos TENEMOS: 85.00 segundos
3.00 MINUTOS< 53 Segundos === 3.00 MINUTOS< 1 Minuto y 25
 SI CUMPLE Segundos ===  SI CUMPLE
