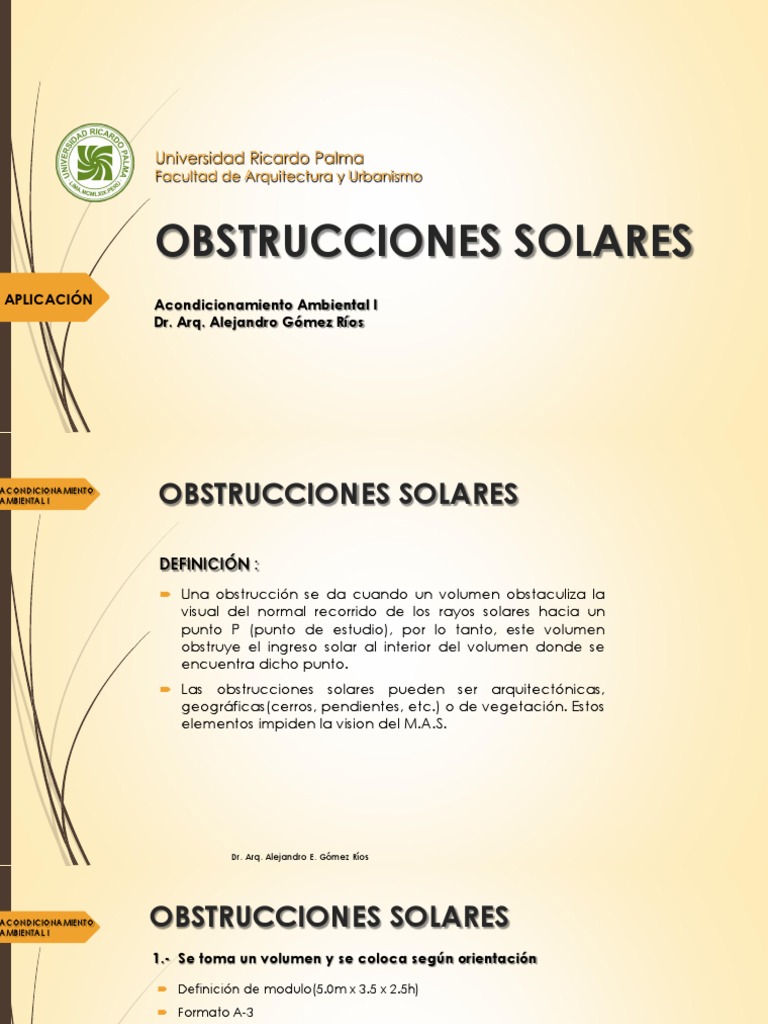

Universidad Ricardo Palma

Facultad de Arquitectura y Urbanismo

OBSTRUCCIONES SOLARES
APLICACIÓN Acondicionamiento Ambiental I
Dr. Arq. Alejandro Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES

DEFINICIÓN :
 Una obstrucción se da cuando un volumen obstaculiza la
visual del normal recorrido de los rayos solares hacia un
punto P (punto de estudio), por lo tanto, este volumen
obstruye el ingreso solar al interior del volumen donde se
encuentra dicho punto.
 Las obstrucciones solares pueden ser arquitectónicas,
geográficas(cerros, pendientes, etc.) o de vegetación. Estos
elementos impiden la vision del M.A.S.

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I
OBSTRUCCIONES SOLARES
1.- Se toma un volumen y se coloca según orientación

 Definición de modulo(5.0m x 3.5 x 2.5h)

 Formato A-3

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I
OBSTRUCCIONES SOLARES
1.- Se toma un volumen y se coloca según orientación

 Definición de modulo(5.0m x 3.5 x 2.5h)

N
 Formato A-3
 En este caso la ventana está orientada
hacia el S.O.O.

O E

SOO

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Se ubica punto P de estudio y se observa hacia el exterior
 Se ubica el punto P de estudio (0.50 de
profundidad y 0.60 del marco izquierdo
al marco derecho).

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Se ubica punto P de estudio y se observa hacia el exterior
 Se ubica el punto P de estudio (0.50 de
profundidad y 0.60 del marco izquierdo
al marco derecho).
 Desde el punto P se trazan 2 líneas, una M.D
por el marco derecho y otra por el
marco izquierdo hacia el exterior (para
observar fuera del volumen). P

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Se ubica punto P de estudio y se observa hacia el exterior
 Se ubica el punto P de estudio (0.50 de
profundidad y 0.60 del marco izquierdo
al marco derecho).
 Desde el punto P se trazan 2 líneas, una M.D
por el marco derecho y otra por el
marco izquierdo hacia el exterior (para
observar fuera del volumen). P

M.I

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Se ubica punto P de estudio y se observa hacia el exterior
 Se ubica el punto P de estudio (0.50 de
profundidad y 0.60 del marco izquierdo
al marco derecho).
 Desde el punto P se trazan 2 líneas, una M.D
por el marco derecho y otra por el
marco izquierdo hacia el exterior (para
observar fuera del volumen). P

M.I

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
3.- Se observa hacia el exterior

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
3.- Se observa hacia el exterior

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Se traza eje y se ubica puntos por aristas
 Desde el punto P se visa al marco derecho e
izquierdo, luego se traza el Eje (Perpendicular
al muro que contiene la ventana).

MI

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Se traza eje y se ubica puntos por aristas
 Desde el punto P se visa al marco derecho e
izquierdo, luego se traza el Eje (Perpendicular
al muro que contiene la ventana).

MI

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Se traza eje y se ubica puntos por aristas
 Desde el punto P se visa al marco derecho e
izquierdo, luego se traza el Eje (Perpendicular
al muro que contiene la ventana).

MI

P Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Se traza eje y se ubica puntos por aristas
 Desde el punto P se visa al marco derecho e 1
izquierdo, luego se traza el Eje (Perpendicular
al muro que contiene la ventana).
 Se ubican las aristas1 y 2.

MI

P Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Se traza eje y se ubica puntos por aristas
 Desde el punto P se visa al marco derecho e 1
izquierdo, luego se traza el Eje (Perpendicular
al muro que contiene la ventana).
 Se ubican las aristas1 y 2.

MI

2
P Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Se traza eje y se ubica puntos por aristas
 Se ubican las aristas1 y 2. 1
 Por ser la longitud de punto 1 al 2 grandes se
toman puntos intermedios (3,4 y 5).

MI
3

2
P Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Se traza eje y se ubica puntos por aristas
 Se ubican las aristas1 y 2. 1
 Por ser la longitud de punto 1 al 2 grandes se
toman puntos intermedios (3,4 y 5).

4
MI
3

2
P Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Se traza eje y se ubica puntos por aristas
 Se ubican las aristas1 y 2. 1
 Por ser la longitud de punto 1 al 2 grandes se
toman puntos intermedios (3,4 y 5).
5

4
MI
3

2
P Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
5.- Se ubica puntos por aristas
 Se ubican las aristas 6 y 9.

MI

P 6 Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
5.- Se ubica puntos por aristas
 Se ubican las aristas 6 y 9.

MI

P 6 Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
5.- Se ubica puntos por aristas
 Se ubican las aristas 6 y 9.
 Por ser la longitud de punto 6 al 9 grande se
toman puntos intermedios (7 y 8). 9

MI

P 6 Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
5.- Se ubica puntos por aristas
 Se ubican las aristas 6 y 9.
 Por ser la longitud de punto 6 al 9 grande se
toman puntos intermedios (7 y 8). 9

8
MI

P 6 Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
6.- Las aristas importantes
 Los puntos importantes serán los vértices.
1

MI

P 2 Eje
6
10

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
7.- En corte se ubica punto P y Eje
 Se hace el corte de los volúmenes.

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
7.- En corte se ubica punto P y Eje
 Se hace el corte de los volúmenes.

P Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
8.- Desde punto P se traza línea por dintel
 Se pasa línea por dintel.

Di

P Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
9.- Desde punto P se traza línea por alfeizar
 Se pasa línea por alfeizar.

Di

Al

P Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
10.- Desde punto P se traza línea por dintel
 Se mide en corte las alturas de trabajo del
volumen (del eje hacia las partes
superiores).

1.1m
P Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
10.- Desde punto P se traza línea por dintel
 Se mide en corte las alturas de trabajo del
volumen (del eje hacia las partes
superiores).

3.1m

1.1m
P Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
11.- Desde punto P se traza línea por arista 1.1m

 Para medir ángulos de altura, se triangula,

con una perpendicular a la línea que une 1
P con la arista y se coloca la altura del
volumen a escala, luego se mide el
ángulo.

P 2 Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
11.- Desde punto P se traza línea por arista 1.1m

 Para medir ángulos de altura, se triangula,

con una perpendicular a la línea que une 1
P con la arista y se coloca la altura del
volumen a escala, luego se mide el
ángulo.

1.1m

P 2 Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
12.- Desde punto P se traza línea por arista
 Para medir ángulos de altura, se triangula,
con una perpendicular a la línea que une
P con la arista y se coloca la altura a 9
escala, luego se mide el ángulo.

P 6 Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
13.- Desde los triángulos se mide las alturas
 En el el triángulo, se mide el ángulo de
altura de la arista.
9

MI

P 6 Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
13.- Desde los triángulos se mide las alturas
 En el el triángulo, se mide el ángulo de
altura de la arista.
9

MI

23°

P 30° 6 Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
13.- Comenzando el método
 Se traza desde P líneas por los marcos
derecho e izquierdo y se mide ángulos
con respecto a línea del eje.

MI

39°

P Eje

50°

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
13.- Comenzando el método
 Se traza desde P líneas por los marcos
derecho e izquierdo y se mide ángulos
con respecto a línea del eje.

MI

39°

P Eje

50°

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
14.- Comenzando el método
 En el ábaco polar se mide desde el Eje, a la derecha e izquierda
los ángulos de azimut obtenidos en el análisis en planta. (Líneas
guías de los marcos)
Eje
39

MI

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
14.- Comenzando el método
 En el ábaco polar se mide desde el Eje, a la derecha e izquierda
los ángulos de azimut obtenidos en el análisis en planta. (Líneas
guías de los marcos)
Eje
39°

MI

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
14.- Comenzando el método
 En el ábaco polar se mide desde el Eje, a la derecha e izquierda
los ángulos de azimut obtenidos en el análisis en planta. (Líneas
guías de los marcos)
Eje
39°
50°
MI
MD

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
15.- Comenzando el método
 En el corte se mide los ángulos que forman las líneas guías del
dintel y alfeizar con el Eje.

Di

P Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
15.- Comenzando el método
 En el corte se mide los ángulos que forman las líneas guías del
dintel y alfeizar con el Eje.

Di

60°

P Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
15.- Comenzando el método
 En el corte se mide los ángulos que forman las líneas guías del
dintel y alfeizar con el Eje.

Di

60°
Al
P Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
15.- Comenzando el método
 En el corte se mide los ángulos que forman las líneas guías del
dintel y alfeizar con el Eje.

Di

60°
Al
P 11° Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
16.- Comenzando el método
 Se colocan los ángulos hallados en el ábaco usando las líneas
de fuga.
Eje

MI 11°
MD

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
16.- Comenzando el método
 Se colocan los ángulos hallados en el ábaco usando las líneas
de fuga.
Eje

MI 11°
MD
Al

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
16.- Comenzando el método
 Se colocan los ángulos hallados en el ábaco usando las líneas
de fuga.
Eje

MI 11°
MD
Al

60°

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
16.- Comenzando el método
 Se colocan los ángulos hallados en el ábaco usando las líneas
de fuga.
Eje

MI 11°
MD
Al

60° Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
17.- Comenzando el método
 Queda dibujada la ventana en el ábaco.

Eje

Al

MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
18.- Comenzando el método
 Trasladar la arista 2 al ábaco, se mide el ángulo azimutal.

P 2 Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
18.- Comenzando el método
 Trasladar la arista 2 al ábaco, se mide el ángulo azimutal.

P 2 Eje
3°

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
19.- Comenzando el método
 Se mide el ángulo azimutal hallado desde el eje al marco
izquierdo.
3°
Eje

Al

MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
19.- Comenzando el método
 Se mide el ángulo azimutal hallado desde el eje al marco
izquierdo.
3°
Eje

Al

MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
20.- Comenzando el método
 Se triangula y se obtiene el ángulo de altura.

P 2 Eje
3°

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
20.- Comenzando el método
 Se triangula y se obtiene el ángulo de altura.

P 2 Eje
3°

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
20.- Comenzando el método
 Se triangula y se obtiene el ángulo de altura.

18°
P 2 Eje
3°

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
21.- Comenzando el método
 Se mide el ángulo de altura en el ábaco.

3°
Eje

18°
Al

MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
21.- Comenzando el método
 Se mide el ángulo de altura en el ábaco.

3°
Eje

18°
Al
2
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
21.- Comenzando el método
 Se mide el ángulo de altura en el ábaco.

3°
Eje

18°
Al
2
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
22.- Comenzando el método
 Se realiza el mismo procedimiento para arista 1.
1

P 2 Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
22.- Comenzando el método
 Se realiza el mismo procedimiento para arista 1.
1

38°

P 2 Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
22.- Comenzando el método
 Se realiza el mismo procedimiento para arista 1.
10°
1

MI

38°

P 2 Eje

MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
23.- Comenzando el método
 Se ubican ángulos de azimut y altura para arista 1.

Eje

Al
1 2
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
23.- Comenzando el método
 Se ubican ángulos de azimut y altura para arista 1.

Eje

Al
1 2
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
23.- Comenzando el método
 Se ubican ángulos de azimut y altura para arista 1.

Eje

Al
1 2
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
24.- Comenzando el método
 Se ubican los ángulos de azimut y altura
para lo otros puntos.
 Punto 3: 10° azimut y 26° altura.
 Punto 4: 20° azimut y 15° altura.

P Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
24.- Comenzando el método
 Se ubican los ángulos de azimut y altura
para lo otros puntos.
 Punto 3: 10° azimut y 26° altura.
 Punto 4: 20° azimut y 15° altura.

P 10° Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
24.- Comenzando el método
 Se ubican los ángulos de azimut y altura
para lo otros puntos.
 Punto 3: 10° azimut y 26° altura.
 Punto 4: 20° azimut y 15° altura.

3
26°

P 10° Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
24.- Comenzando el método
 Se ubican los ángulos de azimut y altura
para lo otros puntos.
 Punto 3: 10° azimut y 26° altura.
 Punto 4: 20° azimut y 15° altura.

3
26° 20°

P 10° Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
24.- Comenzando el método
 Se ubican los ángulos de azimut y altura
para lo otros puntos.
 Punto 3: 10° azimut y 26° altura.
 Punto 4: 20° azimut y 15° altura.

3
26° 20°

P 10° Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
24.- Comenzando el método
 Se ubican los ángulos de azimut y altura
para lo otros puntos.
 Punto 3: 10° azimut y 26° altura.
 Punto 4: 20° azimut y 15° altura.

15° 4

3
26° 20°

P 10° Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
25.- Comenzando el método
 Se ubican ángulos de azimut y altura para los puntos de estudio.

Eje

Al
1 2
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
25.- Comenzando el método
 Se ubican ángulos de azimut y altura para los puntos de estudio.

Eje

Al
1 2
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
25.- Comenzando el método
 Se ubican ángulos de azimut y altura para los puntos de estudio.

Eje

3 2 Al
1
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
25.- Comenzando el método
 Se ubican ángulos de azimut y altura para los puntos de estudio.

Eje

3 2 Al
1
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
25.- Comenzando el método
 Se ubican ángulos de azimut y altura para los puntos de estudio.

Eje

3 2 Al
1
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
25.- Comenzando el método
 Se ubican ángulos de azimut y altura para los puntos de estudio.

Eje

4 3 2 Al
1
MI
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
26.- Comenzando el método
 Se ubican los puntos de estudio en planta.
1
9
MI 5
8
4
7
3
12 Eje
P 2
6 11
10

MD

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
26.- Comenzando el método
 Se ubican los puntos de estudio en planta.  Se ubican los puntos de estudio en ábaco.
1
9
MI 5
8
4
7
3
12 Eje
P 2
6 11 12
10
6
5 4 3 2 Al
1 10
MD MI 98 7 11
6 MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
27.- Comenzando el método
 Se ubican los puntos de estudio, se unen y se
obtiene el volumen.

12

6
5 4 3 2 Al
1 10
MI 9 8 11
7
6
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
27.- Comenzando el método
 Se ubican los puntos de estudio, se unen y se
obtiene el volumen.

12

6
5 4 3 2 Al
1 10
MI 9 8 11
7
6
MD

Di

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
28.- Comenzando el método
 Para observar las horas de
sol que esta obstruyendo
el volumen, se coloca el
centro del ábaco en el
centro de la Proyección
Polar y se gira el eje hacia
la orientación que se esta
trabajando (SOO).

SOO
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
28.- Comenzando el método
 Para observar las horas de
sol que esta obstruyendo
el volumen, se coloca el
centro del ábaco en el
centro de la Proyección
Polar y se gira el eje hacia
la orientación que se esta
trabajando.

SOO
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
29.- Comenzando el método
 Se observa las fechas y
horas que obstruye el
volumen al recorrido del
sol.
 Diciembre y Ene/Nov se
observa el sol de 13.15 a
16.00.
 Hay obstrucción solar en
esos meses a partir de las
16.00 horas.

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
3.- Comenzando el método (Proyección Cilíndrica)
 En este Abaco se mide verticalmente los ángulos de
altura y horizontalmente los ángulos de azimut. Eje

Altura

Dr. Arq. Alejandro E. Gómez Ríos

Azimut
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
1.- Comenzando el método (Proyección Cilíndrica)
 Para dibujar en el ábaco de la Cilíndrica, primero se
toma el eje del ábaco como eje del punto P.

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
1.- Comenzando el método (Proyección Cilíndrica)
 Para dibujar en el ábaco de la Cilíndrica, primero se
toma el eje del ábaco como eje del punto P. Eje

Dr. Arq. Alejandro E. Gómez Ríos

ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Comenzando el método (Proyección Cilíndrica)
 Se ubica el marco izquierdo y
derecho al igual, con los Eje
ángulos de azimut y altura
que se usaron en el ábaco de
la polar.

MI 39° 50° MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Comenzando el método (Proyección Cilíndrica)
 Se ubica el marco izquierdo y
derecho al igual, con los Eje
ángulos de azimut y altura
que se usaron en el ábaco de
la polar.

MI 39° 50° MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Comenzando el método (Proyección Cilíndrica)
 Se ubica el marco izquierdo y
derecho al igual, con los Eje
ángulos de azimut y altura
que se usaron en el ábaco de
la polar.

MI 39° 50° MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Comenzando el método (Proyección Cilíndrica)
 Se ubica el marco izquierdo y
derecho al igual, con los Eje
ángulos de azimut y altura
que se usaron en el ábaco de
la polar.

MI 39° 50° MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Comenzando el método (Proyección Cilíndrica)
 Se ubica el marco izquierdo y
derecho al igual, con los Eje
ángulos de azimut y altura
que se usaron en el ábaco de
la polar.

MI 39° 50° MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Comenzando el método (Proyección Cilíndrica)
 Se ubica el marco izquierdo y
derecho al igual, con los Eje
ángulos de azimut y altura
que se usaron en el ábaco de
la polar.

MI 39° 50° MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
2.- Comenzando el método (Proyección Cilíndrica)
 Se ubica el marco izquierdo y
derecho al igual, con los Eje
ángulos de azimut y altura
que se usaron en el ábaco de
la polar.

MI 39° 50° MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Comenzando el método (Proyección Cilíndrica)
 Se toman los m ismos ángulos de azimut y
altura usados en la Proyección Polar, se Eje
llevan los puntos al ábaco.

Di

Al
Altura
MI Azimut MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Comenzando el método (Proyección Cilíndrica)
 Se toman los m ismos ángulos de azimut y
altura usados en la Proyección Polar, se Eje
llevan los puntos al ábaco.

Di

1
Al
Altura
MI Azimut MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Comenzando el método (Proyección Cilíndrica)
 Se toman los m ismos ángulos de azimut y
altura usados en la Proyección Polar, se Eje
llevan los puntos al ábaco.

Di

1
Al
Altura
MI Azimut MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Comenzando el método (Proyección Cilíndrica)
 Se toman los m ismos ángulos de azimut y
altura usados en la Proyección Polar, se Eje
llevan los puntos al ábaco.

Di

1
Al
Altura
MI Azimut MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Comenzando el método (Proyección Cilíndrica)
 Se toman los m ismos ángulos de azimut y
altura usados en la Proyección Polar, se Eje
llevan los puntos al ábaco.

Di

1
Al
Altura
MI Azimut MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Comenzando el método (Proyección Cilíndrica)
 Se toman los m ismos ángulos de azimut y
altura usados en la Proyección Polar, se Eje
llevan los puntos al ábaco.

Di

3 2
1
Al
Altura
MI Azimut MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Comenzando el método (Proyección Cilíndrica)
 Se toman los m ismos ángulos de azimut y
altura usados en la Proyección Polar, se Eje
llevan los puntos al ábaco.

Di

3 2
1
Al
Altura
MI Azimut MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Comenzando el método (Proyección Cilíndrica)
 Se toman los m ismos ángulos de azimut y
altura usados en la Proyección Polar, se Eje
llevan los puntos al ábaco.

Di

3 2
4
1
Al
Altura
MI Azimut MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
4.- Comenzando el método (Proyección Cilíndrica)
 Se toman los m ismos ángulos de azimut y
altura usados en la Proyección Polar, se Eje
llevan los puntos al ábaco.

Di

3 2
4
1
Al
Altura
MI Azimut MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
5.- Comenzando el método (Proyección Cilíndrica)
 Se sigue el procedimiento hasta llevar todos
los puntos al ábaco. Eje

Di

6
7 11
98 10
3 2
54 6
12
Al

MI MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
6.- Comenzando el método (Proyección Cilíndrica)
 Se unen todos los puntos al ábaco y se
obtiene el volumen. Eje

Di

6
7 11
98 10
3 2
54 6
12
Al

MI MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
7.- Comenzando el método (Proyección Cilíndrica)
 Volumen final en ábaco.
Eje

Di

Al

MI MD
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
8.- Comenzando el método (Proyección Cilíndrica)
 Se coloca el eje del ábaco sobre el eje de la ventana y se observa la
obstrucción.
S SOO O N E S

Di

SOLSTICIO DE SOLSTICIO DE SOLSTICIO DE

VERANO INVIERNO VERANO

Al

 Para observar las horas de sol que esta obstruyendo el volumen se coloca el
eje del ábaco en la P. cilíndrica buscando la línea de orientación a estudiar.
Dr. Arq. Alejandro E. Gómez Ríos
ACONDICIONAMIENTO
AMBIENTAL I OBSTRUCCIONES SOLARES
9.- Comenzando el método (Proyección Cilíndrica)
 Se observa las fechas y
horas que obstruye el SOO O
volumen al recorrido del
sol.
 Diciembre y Ene/Nov se
observa el sol de 13.15 a
16.00.
 Hay obstrucción solar en Di
esos meses a partir de las
16.00 horas.

Al

Dr. Arq. Alejandro E. Gómez Ríos
