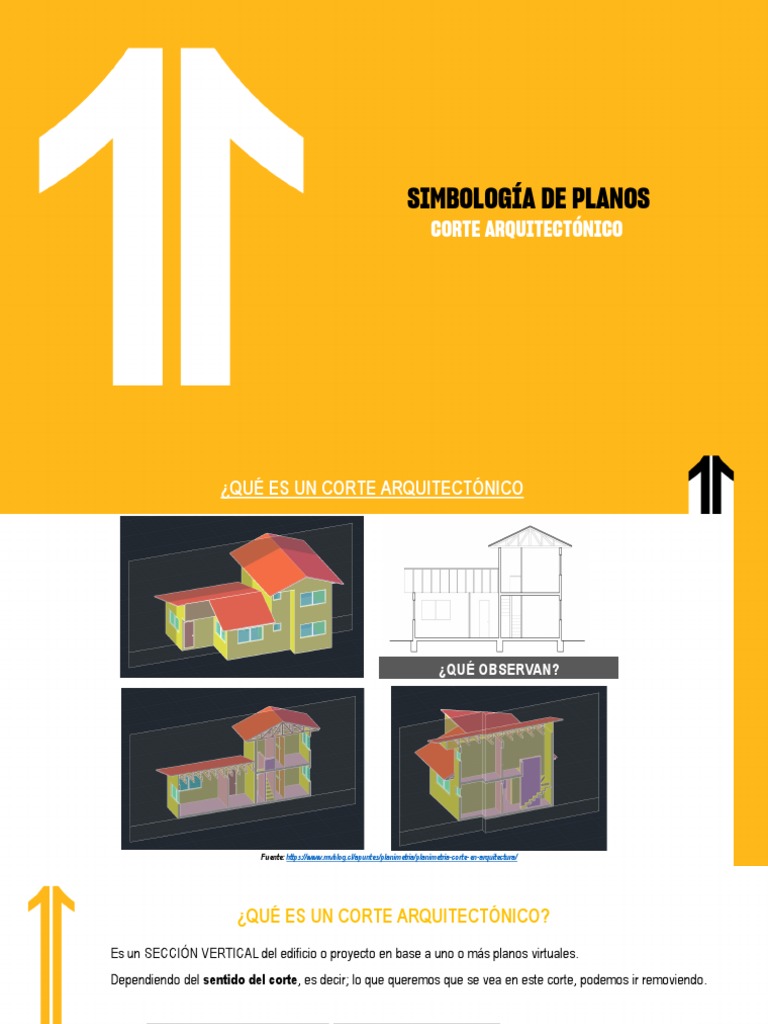

SIMBOLOGÍA DE PLANOS

CORTE ARQUITECTÓNICO
¿QUÉ ES UN CORTE ARQUITECTÓNICO

¿QUÉ OBSERVAN?

Fuente: [Link]
 ¿QUÉ ES UN CORTE ARQUITECTÓNICO?
Es un SECCIÓN VERTICAL del edificio o proyecto en base a uno o más planos virtuales.
Dependiendo del sentido del corte, es decir; lo que queremos que se vea en este corte, podemos ir removiendo.

PLANO DE CORTE
Lejano (línea delgada)

Cercano-Cortado (línea gruesa)

 ¿CUÁL ES LA IMPORTANCIA DE UN CORTE ARQUITECTÓNICO?
A diferencia de las plantas, un corte se deberá dibujar en toda la altura del proyecto; ya que este afecta a
TODA la estructura al mismo tiempo, por ende NUNCA debe ser separado por pisos.

SIRVE PARA DEFINIR:  Niveles

 La escala  Los elementos estructurales
 La proporción  Puertas/ventanas/ acabados interiores-
 El terreno. (texturas)
 El contexto (calles, muros medianeros,
etc.) por donde pasa el corte.

 El mobiliario dentro y fuera del proyecto

 ¿CÓMO SE VALORIZAN LOS CORTES ARQUITECTÓNICO?
En el corte arquitectónico, se deben valorizar todos los elementos, para esto; se deberá
utilizar distintos grosores según la cercanía o lejanía de los elementos.

Los elementos más cercanos, con líneas Los elementos más lejanos, con líneas
gruesas delgadas
Muros altos, muros bajos, columnas, losas, Ambientación, texturas, mobiliario, muros
terreno, escaleras en caso se corten, etc. lejanos, puertas, ventanas. Muros y escaleras
que no se cortan
 CORTE ARQUITECTÓNICO: VALORIZACIÓN LINEAL

MUROS MUROS
VENTANAS
POSTERIORES LOSA CORTADOS

T1
1ER PLANO
PISO
2DO PLANO MOBILIARIO
3ER PLANO ACHURADO LÍNEA DE
4TO PLANO
5TO PLANO TERRENO
 CORTE ARQUITECTÓNICO: ELEMENTOS Y SU SIMBOLOGIA
 ELEMENTOS CORTADOS
INGRESO
N.T.N.:+0.00
• Terreno
• Columnas*
• Muros SALA
• Losas
A
• Escaleras *
• Ventanas, Mamparas, Muros
Cortina, Puertas. *
 ELEMENTOS OBSERVABLES
• Muros posteriores
• Mobiliario en elevación
• Desniveles interiores *
• Escaleras *
• Ventanas, Mamparas, Muros Cortina, 1er plano
Puertas en elevación. *
2do plano LOS CORTES SÍ LLEVAN
* (Depende por donde pasa el corte) COTAS
3er plano
 CORTE ARQUITECTÓNICO: ELEMENTOS Y SU SIMBOLOGIA

Al igual que en las plantas arquitectónicas, en los cortes, también se deben colocan las
cotas y los niveles de piso

3 N.T.T.: +2.55
1. Nivel de piso terminado
2. Nivel de terreno natural
3. Nivel de techo terminado

2
1 1 N.P.T.:+ 0.10
N.P.T.: - 0.15

PARA LOS NEGATIVOS NIVEL DE TERRENO NATURAL PARA LOS POSITIVOS

N.P.T.:- 0.30 N.T.N.:+0.00 N.P.T.:+ 1.50

TIPOS DE SIMBOLOGIA PARA TIPOS DE SIMBOLOGIA PARA
NIVELES EN PLANTA NIVELES EN CORTE
 CORTE ARQUITECTÓNICO: ELEMENTOS Y SU SIMBOLOGIA

AMBIENTACIÓN ARQUITECTÓNICA:

La ambientación es un conjunto de
elementos complementarios a la
representación del hecho arquitectónico
y sus elementos.

MOBILIARIOS

Estos son representados como vistos en

elevación, ya sea frontal o lateral.
 CORTE ARQUITECTÓNICO: ELEMENTOS Y SU SIMBOLOGIA
LOSA CORTADA PUERTAS VISTA NIVEL DE TECHO
PRIMER PLANO VENTANA ALTA
FRONTAL

TERRENO CORTADO EN
MURO CORTADO PISO CORTADO EN PRIMER PLANO
PRIMER PLANO PRIMER PLANO
COTAS NIVEL DE PISO
PARCIALES ACHURADO COTAS TOTALES
 ¿CÓMO CALCULAMOS LA ALTURA?

VENTANAS ALTAS
N° DE VENTANA ALFEIZAR
[Link]

VA1 1.80
DORMITORIO

1.50 0.60

ANCHO ALTO

P2: 1.00 x 2.10

ALTURA INTERNA: 1.80 + 0.60 = 2.40 metros
¿CÓMO CALCULAMOS EL DINTEL?
JARDÍN
PUERTA DE SERVICIO

P2: 1.00 x 2.10

ANCHO X ALTO

DINTEL : 2.40 (altura interna) -2.10 (alto de puerta)

DINTEL = 0.30 CM

Observamos los vanos de las puertas para ver si tienen dintel y también revisamos y
sumamos los vanos de las ventanas con su alfeizar
 LOS CORTES SALEN DE LA PROYECCIÓN DE LAS PLANTAS

VENTANAS ALTAS

N° DE VENTANA ALFEIZAR

ALMACÉN

ANCHO ALTO

CORTE A-A
PUERTAS

P2: 2.00 x 2.40

ANCHO x ALTO

1er plano
2do plano
3er plano PLANTA
 MANUAL DE VALORIZACIÓN LINEA

8B 6B 2B
PUERTAS, VENTANAS, MAMPARAS, NOMBRES DE AMBIENTE
PRIMER PLANO SEGUNDO PLANO EJES ESTRUCTURALES, NIVELES TÍTULOS
TERRENO DE PISO, ESPECIFICACIONES SUB TITULOS

HB
TÉCNICAS Y GRADAS

4B 2B 2H
TEXTURAS Y ACHURADOS,
TERCER PLANO CUARTO PLANO PROYECCIONES,
AMBIENTACIÓN (
PERSONAS, ANIMALES,
QUINTO PLANO
HB SEXTO PLANO
2H ÁRBOLES, PLANTAS Y
CARROS)
GRACIAS
