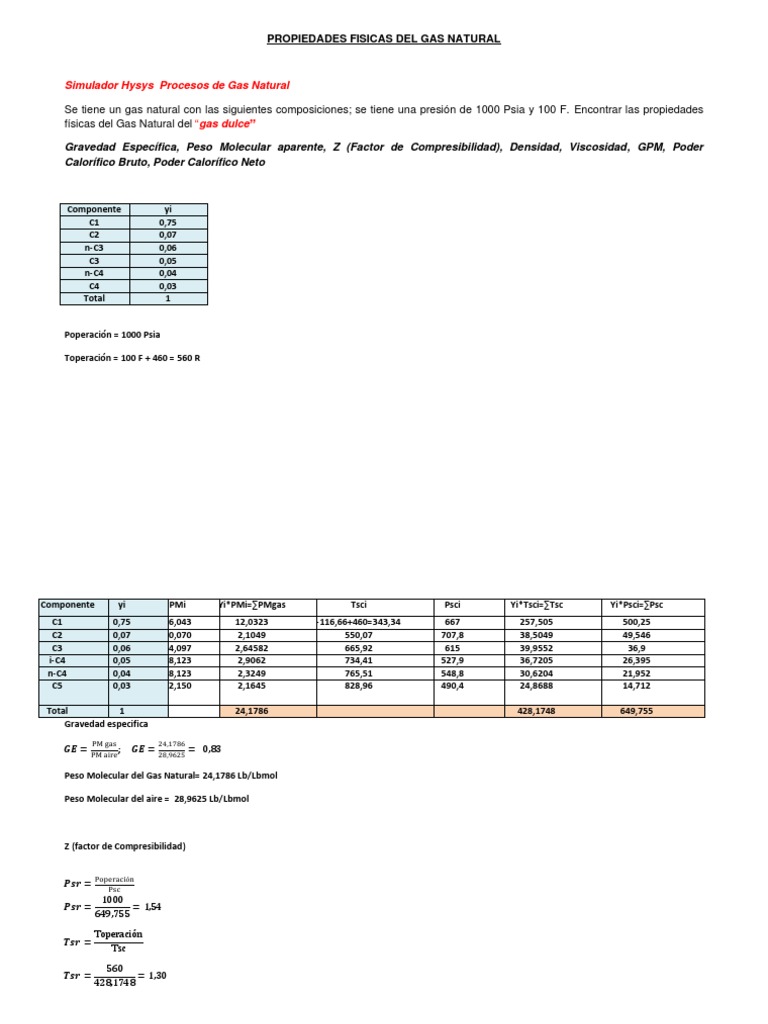

PROPIEDADES FISICAS DEL GAS NATURAL

Simulador Hysys Procesos de Gas Natural

Se tiene un gas natural con las siguientes composiciones; se tiene una presión de 1000 Psia y 100 F. Encontrar las propiedades
físicas del Gas Natural del “gas dulce”

Gravedad Específica, Peso Molecular aparente, Z (Factor de Compresibilidad), Densidad, Viscosidad, GPM, Poder
Calorífico Bruto, Poder Calorífico Neto

Componente yi
C1 0,75
C2 0,07
n-C3 0,06
C3 0,05
n-C4 0,04
C4 0,03
Total 1

Poperación = 1000 Psia

Toperación = 100 F + 460 = 560 R

Componente yi PMi Yi*PMi=∑PMgas Tsci Psci Yi*Tsci=∑Tsc Yi*Psci=∑Psc
C1 0,75 16,043 12,0323 -116,66+460=343,34 667 257,505 500,25
C2 0,07 30,070 2,1049 550,07 707,8 38,5049 49,546
C3 0,06 44,097 2,64582 665,92 615 39,9552 36,9
i-C4 0,05 58,123 2,9062 734,41 527,9 36,7205 26,395
n-C4 0,04 58,123 2,3249 765,51 548,8 30,6204 21,952
C5 0,03 72,150 2,1645 828,96 490,4 24,8688 14,712

Total 1 24,1786 428,1748 649,755

Gravedad especifica
PM gas 24,1786
𝑮𝑬 = PM aire; 𝑮𝑬 = 28,9625 = 0,83

Peso Molecular del Gas Natural= 24,1786 Lb/Lbmol

Peso Molecular del aire = 28,9625 Lb/Lbmol

Z (factor de Compresibilidad)

Poperación
𝑷𝒔𝒓 = Psc
1000
𝑷𝒔𝒓 = = 1,54
649,755

Toperación
𝑻𝒔𝒓 =
Tsc
560
𝑻𝒔𝒓 = = 1,30
428,1748
Método de Standing (Gráfica)

Z = 0,75

Z> 1; Gas Real

Z< 1; Gas Real

Z= 1; Gas ideal

Densidad del Gas Natural

Ec. De Estado de los Gases

Reales

P*V = Z * n* R* T
n= m/PM
dgas= m/V

P*V = Z * (m/PM)* R* T
P*PM= Z* (m/V)*R*T

P*PM= Z* d gas*R*T

d gas= P* PM/ Z* R* T
P ∗ PM
𝒅𝒈𝒂𝒔 =
Z∗ R∗ T
 1000 ∗ 24,1786 𝑳𝒃
𝒅 𝒈𝒂𝒔 = = 𝟓, 𝟔𝟔 𝟑
0,75 ∗ 10,73 ∗ 560 𝒇𝒕

Viscosidad

Fig. 2-15

T= 100 F

Ge= 0,83

P= 1000 Psia

µ gas = 0,0138 Cp

Determinar el GPM (Galones de líquidos C3 +; por mil pies cúbicos de gas medidos en condiciones normales)
Composición Factor de conversión
N2 0
CO2 0
H2S 0
CH4 0
C2H6 0
C3H8 27,4816
iC4H10 32,626
nC4H10 31,4433
iC5H12 36,1189
nC5H12 36,1189
iC6 41,3897
 C6 41,0157
C7 46,002
C8 51,0516
C9 56,1354
C10 61,2298
Total

Componente yi Factor de GPM VCN i(BTU/ft3) VCB i(BTU/ft3) yi*VCNi=VCN Yi*VCBi=VCB

conversión (yi*Factor de Conv.) (BTU/ft3) (BTU/ft3)

C1 0,75 909,4 1010,0 682,05 757,5

C2 0,07 1618,7 1769,6 113,309 123,872
C3 0,06 27,4816 1,6489 2314,9 2516,1 138,894 150,966
i-C4 0,05 32,626 1,6313 3000,4 3251,9 150,02 162,595
n-C4 0,04 31,4433 1,2577 3010,8 3262,3 120,432 130,492
C5 0,03 36,1189 1,0836 3699 4000,9 110,97 120,027
Total 1 5,6215 1315,675 1445,452
GPM > 3 Es un gas rico

5,5215 es mayor por lo tanto es un gas rico

Capacidad calorífica Bruta (VCB) y Capacidad Calorífica Neta (VCN) (BTU/Pc)

Poder calorífico bruto, poder calorífico neto, rendimiento

Poder calorífico bruto, poder calorífico neto
 El poder calorífico bruto (anteriormente denominado como potencia calorífica neta superior) es un valor característico del combustible y describe la energía liberada durante la
combustión completa en relación con la cantidad de combustible aportada. El poder calorífico neto (anteriormente denominado como potencia calorífica neta inferior) es, por otra parte,
la energía liberada menos el calor de evaporación del vapor de agua generado durante la combustión a 25°C, nuevamente en relación con la cantidad de combustible aportada. El poder
calorífico neto es en general, inferior al poder de combustión.

Figura 23-38 Tensión superficial (dynas/cm)

Figura 2-12 Presión de vapor (Tabla de Cox)

Fig. 2-19 Conductividad Térmica

1000 Psia y 100 F

Componente yi Tensión Superficial Pvapor i(Fig. 2-12) P vgas= (yi*Pvapor i) Conductividad

(dynas/cm) (Psia) Térmica
C1 0,75 0 0
C2 0,07 0 0
C3 0,06 200 12
i-C4 0,05 80 4
n-C4 0,04 53 2,12
C5 0,03 22 0,66
Total 1 18,78
GAS AMARGO

Se tiene un gas natural con las siguientes composiciones; se tiene una presión de 1000 Psia y 100 F. Encontrar las propiedades
físicas del Gas Natural del “gas amargo”

Gravedad Específica, Peso Molecular aparente, Z (Factor de Compresibilidad), Densidad, Viscosidad, GPM, Poder
Calorífico Bruto, Poder Calorífico Neto

SOLUCION

Especificaciones del gas de venta : H2S = 4 ppm (Gas dulce)

CO2 ≤ 2 % Molar (Gas dulce)

4/10000 =0,0004% molar ; Es un gas amargo ; 0,000004 (fracción molar)

6% es mayor a 0,0004% de H2S es gas amargo

H20 = 7 lbs H2O /MMPCN

CO2 = 10 % > 2 % ; Es un gas amargo

Componente %Molar yi Yi(Normalizada) PMi PMgas TSci PSci TSC=yi*TSci PSC=yi*PSci

H2S 6 0,06 0,0599 34,082 2,042 212,40+460=672,4 1300 40,2768 77,87
CO2 10 0,10 0,0999 44,010 4,3966 87,73+460=547,73 1069,5 54,7182 106,8431
N2 1 0,01 0,0099 28,0134 0,2773 -232,49+460=227,51 492,8 2,2524 4,8787
 C1 70 0,70 0,6999 16,043 11,2285 -116,66+460=343,34 667 240,3037 466,8333
C2 4 0,04 0,0399 30,070 1,1998 90,07+460=550,07 707,8 21,9478 28,2412
C3 3 0,03 0,0299 44,097 1,3185 205,92+460=665,92 615 19,911 18,3885
i-C4 2 0,02 0,0199 58,123 1,1566 274,41+460=734,41 527,9 14,6148 10,5052
n-C4 2 0,02 0,0199 58,123 1,1566 305,51+460=765,51 548,5 15,2336 10,9151
i-C5 2 0,02 0,0199 72,150 1,4358 368,96+460=828,96 490,4 16,4963 9,7589
H20 0,00014 18,0153 0,0025 385,7+460=845,7 3200,1 0,1184 0,4480
Total 100 1 1 24,2142 425,873 734,6817

Normalización del gas natural

0,00014

1-0,00014 = 0,99986

PESO MOLECULAR APARENTE DEL GAS

PM gas = 24,2142 Lb/Lbmol

GRAVEDAD ESPECIFICA DEL GAS

PM gas 24,2142
𝑮𝑬 = ; 𝑮𝑬 = = 0,8360
PM aire 28,9625

Z (FACTOR DE COMPRESIBILIDAD)
Psc= 734,6817 Psia

Tsc= 425,873 R

Utilizando el método de aproximación de temperatura (para corregir los gases ácidos)

Por grafica determino el valor de ɛ

ɛ = 20
por formula
ɛ =120 * [(0,19196)- (0,05318)]+15(0,244+1,287x10-5)
ɛ = 16,6536 +3,6602=20,31
T’ Sc = Tsc - ɛ
T’ Sc = 425,873 - 20 = 405,873 R

𝐏𝐬𝐜 ∗ (𝐓𝐬𝐜 − ɛ)
𝐏’ 𝐬𝐜 =
𝐓𝐬𝐜 + [𝐲𝐇𝟐𝐒 ∗ (𝟏 − 𝐲𝐇𝟐 𝐒) ∗ ɛ]
𝟕𝟑𝟒, 𝟔𝟖𝟏𝟕 ∗ (𝟒𝟐𝟓, 𝟖𝟕𝟑 − 𝟐𝟎)
𝐏’ 𝐬𝐜 =
𝟒𝟐𝟓, 𝟖𝟕𝟑 + [𝟎, 𝟎𝟓𝟗𝟗 ∗ (𝟏 − 𝟎, 𝟎𝟓𝟗𝟗) ∗ 𝟐𝟎]
P’sc = 698,3326 Psia
𝑷𝒐𝒑𝒆𝒓𝒂𝒄𝒊𝒐𝒏
𝐏’ 𝐬𝐫 = 𝐏’ 𝐬𝐜

𝟏𝟎𝟎𝟎
𝐏’ 𝐬𝐫 = = 𝟏, 𝟒𝟑
𝟔𝟗𝟖, 𝟑𝟑𝟐𝟔

𝑻𝒐𝒑𝒆𝒓𝒂𝒄𝒊𝒐𝒏
𝐓’ 𝐬𝐫 =
𝐓’ 𝐬𝐜
𝟓𝟔𝟎
𝐓’ 𝐬𝐫 = = 𝟏, 𝟑𝟕
𝟒𝟎𝟓, 𝟖𝟕𝟑
Determino el valor de Z con P’sr y T’ sr con la gráfica de Standing
Z= 0,803

Densidad del gas amargo

P ∗ PM
𝒅𝒈𝒂𝒔 =
Z∗ R∗ T
1000 ∗ 24,2142
𝒅𝒈𝒂𝒔 = = 𝟓, 𝟎𝟏 𝒍𝒃/𝒑𝒊𝒆𝟑
0,803 ∗ 10,73 ∗ 560
Viscosidad del gas amargo
Realizar la corrección de la viscosidad a 1 atm de presion

µ c = 0,010022 Cp

µ N2 =0,0001 Cp

µ CO2 =0,00034 Cp

µ H2S =0,00043 Cp

µ = µ c + µ N2+ µ CO2+ µ H2S

µ = 0,010022 + 0,0001+ 0,00034+ 0,00043

µA = 0,010892 Cp (Viscosidad corregida a 1 atm de presión )

Viscosidad a 1000 Psia y 100 F

Figura 23-24

µ / µA = Relación

µ / µA = 1,17

µ = 1,17* µA

µ = 1,17* 0,010892 = 0,01274 Cp = 0,013 Cp

Componente %Molar yi Factor Conv. GPM VCN i(BTU/ft3) VCB i(BTU/ft3) yi*VCNi=VCN Yi*VCBi=VCB
(BTU/ft3) (BTU/ft3)
H2S 6 0,0599 586,8 637,1 35,14932 38,16229
CO2 10 0,0999
N2 1 0,0099
C1 70 0,6999 909,4 1010,0 636,48906 706,899
C2 4 0,0399 1618,7 1769,6 64,58613 70,60704
C3 3 0,0299 27,4816 0,821699 2314,9 2516,1 69,21551 75,23139
i-C4 2 0,0199 32,626 0,6492574 3000,4 3251,9 59,70796 64,71281
n-C4 2 0,0199 31,4433 0,62572167 3010,8 3262,3 59,91492 64,91977
i-C5 2 0,0199 36,1189 0,71876611 3699 4000,9 73,6101 79,61791
H20 0,00014
Total 100 1 2,815444 998,673 1100,15

2,82 < 3 consideramos gas pobre por ser menor a 3

Composición Factor de conversión

N2 0
CO2 0
H2S 0
CH4 0
C2H6 0
C3H8 27,4816
iC4H10 32,626
nC4H10 31,4433
iC5H12 36,1189
nC5H12 36,1189
iC6 41,3897
C6 41,0157
C7 46,002
C8 51,0516
C9 56,1354
C10 61,2298
Total
