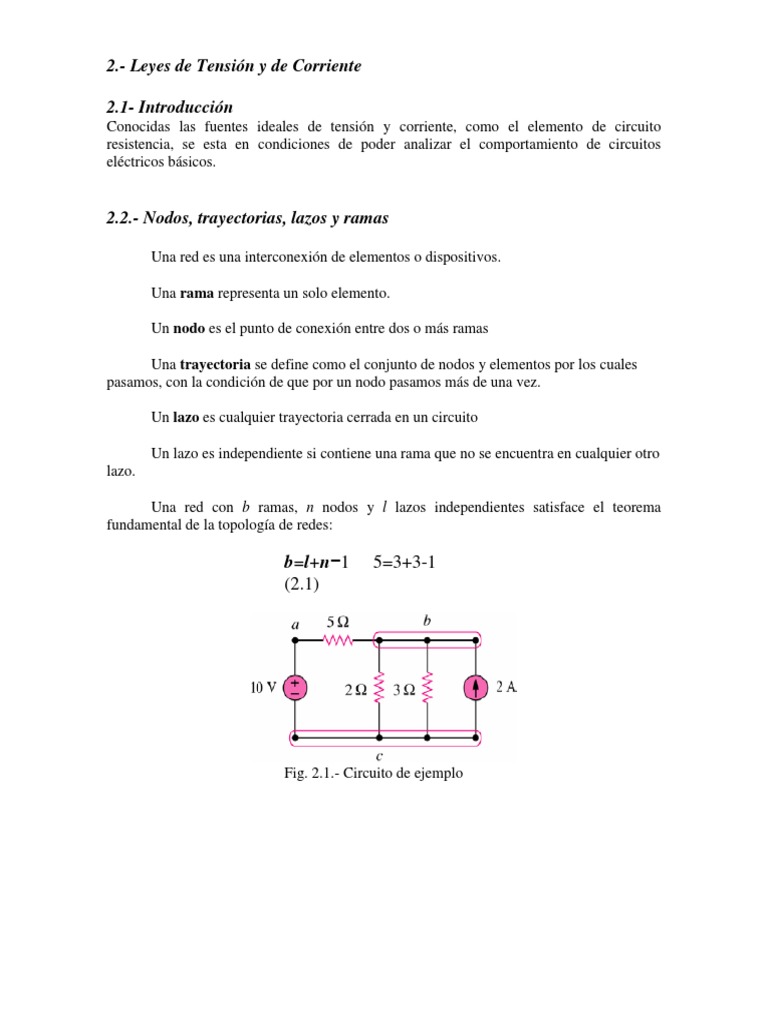

2.

- Leyes de Tensión y de Corriente

2.1- Introducción
Conocidas las fuentes ideales de tensión y corriente, como el elemento de circuito
resistencia, se esta en condiciones de poder analizar el comportamiento de circuitos
eléctricos básicos.

2.2.- Nodos, trayectorias, lazos y ramas

Una red es una interconexión de elementos o dispositivos.

Una rama representa un solo elemento.

Un nodo es el punto de conexión entre dos o más ramas

Una trayectoria se define como el conjunto de nodos y elementos por los cuales
pasamos, con la condición de que por un nodo pasamos más de una vez.

Un lazo es cualquier trayectoria cerrada en un circuito

Un lazo es independiente si contiene una rama que no se encuentra en cualquier otro

lazo.

Una red con b ramas, n nodos y l lazos independientes satisface el teorema

fundamental de la topología de redes:

b=l+n−1 5=3+3-1
(2.1)

Fig. 2.1.- Circuito de ejemplo

 Redibujando el circuito de la figura 2-1, queda como:

Fig. 2.2.- Circuito de la fig. 2.1, redibujado

Dos o más elementos se encuentran en serie si están en cascada o conectados en

forma secuencial, y por lo tanto, conducen la misma corriente

Dos o más elementos están en paralelo si se conectan a los mismos dos nodos y, en
consecuencia, tienen la misma tensión entre ellos

2.3.- Ley de corriente de Kirchhoff (LCK)

La LCK establece que la suma algebraica de las corrientes que entran a un

nodo (o a una frontera cerrada) es cero.

Σ in = 0 (2.2)
n=1

Fig. 2.3.- Aplicación de la LCK a un nodo

De la figura 2.3., se tiene que:

 i1+i3+i4=i2+i5

2.4.- Ley de tensiones de Kirchhoff (LTK)

La LTK establece que la suma algebraica de todas las tensiones alrededor de una
trayectoria cerrada o lazo es cero

n
Σ Vi = 0 (2.3)
i= 1

Fig. 2.4.- Circuito ejemplo para aplicación LTK

De la figura 2.4. Se tiene que:

v1 - v2 - v3 + v4 - v5 = 0

2.5.- El circuito de un lazo

La ley de Ohm establece que la tensión entre los extremos de un material es

directamente proporcional a la corriente que fluye a través de él. La constante de
proporcionalidad R se llama resistencia, y se mide en ohms (Ω), donde 1 Ω = 1 V/A.

+
-
R1
vs2

+
vs1 R2
-

Fig. 2.5.- Circuito de un solo lazo

 R1
i
+ -
+ vR1 -
vs2 i
i
+
+
vs1 vR2 R2
-
-

i
Fig. 2.6.- Circuito con un solo lazo con los signos de la referencia de corriente y tensión

Aplicando la ley de Kirchhoff de tensión a la trayectoria cerrada del circuito de la

figura 2.6 y tomando como positivo el sentido de las manecillas del reloj se tiene que:

-vs1 + vR1 + vs2 + vR2 = 0

Aplicando ley de Ohm a los elementos resistivos:

vR1 = R1 i vR2 = R2 i

Reemplazando estos valores en la ecuación 2….

-vs1 + R1*i + vs2 + R2*i = 0

Despejando de esta última expresión i, se tiene:

i = (vs1 - vs2)/( R1 + R2)

2.6.- El circuito de un par de nodos

En este tipo de circuitos cualquier número de elementos simples se conectan entre

el mismo par de nodos. Un ejemplo de este tipo de circuitos es el que se muestra en la
figura 2.7. Lo primero que se hace en este tipo de circuito es suponer una tensión en
cualquier elemento, asignando una polaridad de referencia arbitraria, como lo muestra la
figura 2.8. La LKT nos obliga entonces a reconocer que la tensión en los extremos en cada
rama es la misma que la de los extremos de cualquier otra. Se dice que los elementos en un
circuito que tienen la tensión común entre sus extremos están conectados en paralelo.
 120 A 1/30 Ω R1 30 A 1/15 Ω R2

Fig. 2.7.- Circuito con un solo par de nodos

120 A 1/30 Ω R1 30 A 1/15 Ω R2

v

i1 i2
-

Fig. 2.8.- Circuito con un solo par de nodos, asignando su tensión y corrientes.

De la figura 2.8, aplicando LKC se tiene que:

-120 + i1 + 30 + i2 = 0

Aplicando ley de Ohm, se tiene que:

-120 + 30 v + 30 + 15 v = 0

Por lo tanto:
v = 2V

y consecuentemente:

i1 = 60 A i2 = 30 A.
2.7.- Fuentes independientes conectadas en serie y paralelo
2.8.- Resistencias en serie y en paralelo
A menudo se sustituyen combinaciones de resistencias relativamente complicadas
por una sola resistencia equivalente. Lo anterior resulta útil cuando no estamos interesados
de manera específica en la corriente, tensión o la potencia asociadas con cualquiera de las
resistencias individuales de las combinaciones. Todas las relaciones de corriente, tensión y
potencia en el esto del circuito permanecerán invariables.

Resistencias en serie.-

La resistencia equivalente de cualquier número de resistencias conectados

en serie es la suma de las resistencias individuales

i R1 R2 RN i

+ vR1 - + vR2 - + vN -
+ + Req
- vs - vs

Fig. 2 9.- Combinaciones de n resistencias en serie y circuito equivalente

Req = R1 + R2 + …… + RN = Σ R

Resistencias en paralelo.-

La resistencia equivalente de dos resistencias conectados en paralelo es igual al

producto de sus resistencias dividida entre su suma.
 En el caso general de un circuito con N resistencias en paralelo, la resistencia
equivalente es:

1/Req = 1/R1 + 1/R2 + ……. + 1/RN

La conductancia equivalente de resistencias conectados en paralelo es la suma de

sus conductancias individuales:

Geq = G1 + G2 + …. + GN, Geq = 1/Req, Gn =1/Rn

Caso Particular 2 resistencias conectadas en paralelo:

2.9.- División de tensión y corriente

División de tensión
Para resistencias conectados en serie, la tensión de la fuente v se divide entre las
resistencias en proporción directa con sus resistencias; cuanto mayor sea la resistencia,
tanto más elevada será la caída de tensión.
Caso particular de 2 resistencias conectadas en paralelo:
i R1
+
+ vR1 -
+
v
R2 vR2
-
-

De la figura , la tensión en R2 se determina por medio de la LKT y la ley de Ohm:

v = vR1 + vR2 = i*R1 + i*R2 = i (R1 + R2)

de modo que:

i = v/(R1 + R2)

En consecuencia:

v2 = i*R2 = R2 * v/ (R1 + R2)

y la tensión en R1, es de nodo similar:

v1 = i * R1 = R1 * v / (R1 + R2)

División de corriente
Para resistencias conectados en paralelo, la corriente de la fuente i se divide entre
las resistencias en proporción inversa a ellas; cuanto mayor sea la resistencia, menor es la
corriente.
 Caso particular de 2 resistencias conectadas en paralelo:

+ i1 i2

vs R1 R2

La corriente que circula por R2 es:

i2 = vs / R2 = i * R1 / (R1 + R2)

en forma análoga:

i1 = vs / R1 = i * R2/ (R1 + R2)
