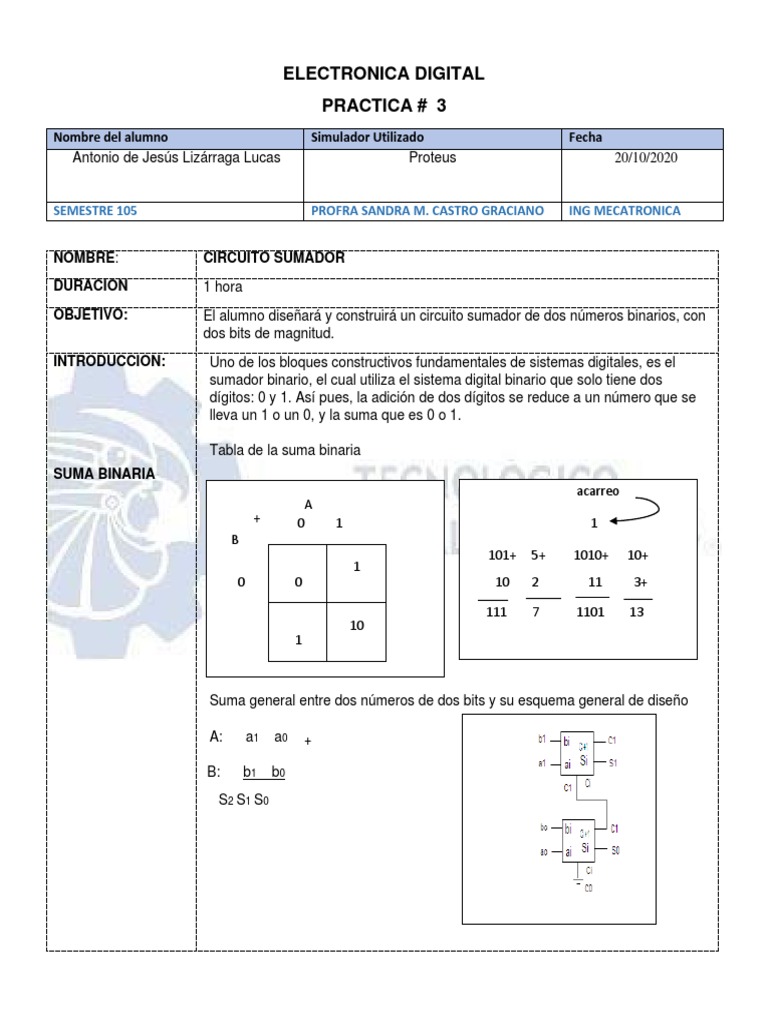

ELECTRONICA DIGITAL

PRACTICA # 3
Nombre del alumno Simulador Utilizado Fecha
Antonio de Jesús Lizárraga Lucas Proteus 20/10/2020

SEMESTRE 105 PROFRA SANDRA M. CASTRO GRACIANO ING MECATRONICA

NOMBRE: CIRCUITO SUMADOR


DURACION 1 hora
OBJETIVO: El alumno diseñará y construirá un circuito sumador de dos números binarios, con
dos bits de magnitud.
INTRODUCCION: Uno de los bloques constructivos fundamentales de sistemas digitales, es el
sumador binario, el cual utiliza el sistema digital binario que solo tiene dos
dígitos: 0 y 1. Así pues, la adición de dos dígitos se reduce a un número que se
lleva un 1 o un 0, y la suma que es 0 o 1.

Tabla de la suma binaria


SUMA BINARIA
acarreo
A
+ 0 1 1
B
101+ 5+ 1010+ 10+
1
0 0 10 2 11 3+

111 7 1101 13
10
1

Suma general entre dos números de dos bits y su esquema general de diseño

A: a1 a0 +

B: b1 b0
S2 S1 S0
ESQUEMA

DISEÑO
MATERIAL:
1 fuente a 5 volts
1 protoboard
2 Leds color ambar
2 leds color rojo
3 leds color verde
2compuerta 74LS86
2 compuertas 74LS08
2 compuerta 74LS32
1 miniswitch
1 base para micro

PROCEDIMIENTO Diseñar un circuito que realice la suma de dos números binarios con dos bits cada
uno.
Utilice leds para codificar cada número binario y la suma resultante
Obtener la tabla de verdad, simplificar y construir el circuito resultante

CIRCUITO A Para lograr la suma de dos números binarios con dos bits cada uno se requiere la
CONSTRUIR construcción de dos circuitos sumadores como lo marca el esquema en la
introducción
CIRCUITOS
INTEGRADOS

Tabla de verdad
X1 X0 Y1 Y0 S2 S1 S0

74LS86 0 0 0 0 0 0 0

0 0 0 1 0 0 1

0 0 1 0 0 1 0

0 0 1 1 0 1 1

0 1 0 0 0 0 1
74LS08
0 1 0 1 0 0 1

0 1 1 0 0 1 1

0 1 1 1 0 0 0

1 0 0 0 0 0 1

1 0 0 1 0 1 1
74LS32
1 0 1 0 1 0 0

1 0 1 1 1 1 0

1 1 0 0 0 1 1

1 1 0 1 0 0 0

1 1 1 0 1 0 1

1 1 1 1 1 1 1
CONCLUSIONES Y ANEXOS

Por medio de la practica realizada podemos ver que los circuitos lógicos también
sirven para resolver sumas (En este caso obteniendo valores desde el 0, hasta el 6),
ya sean simples o mas complejas dependiendo de la necesidad, así como diversas
operaciones matemáticas como restas o multiplicaciones, todo depende de lo que
se requiera en determinada situación.
