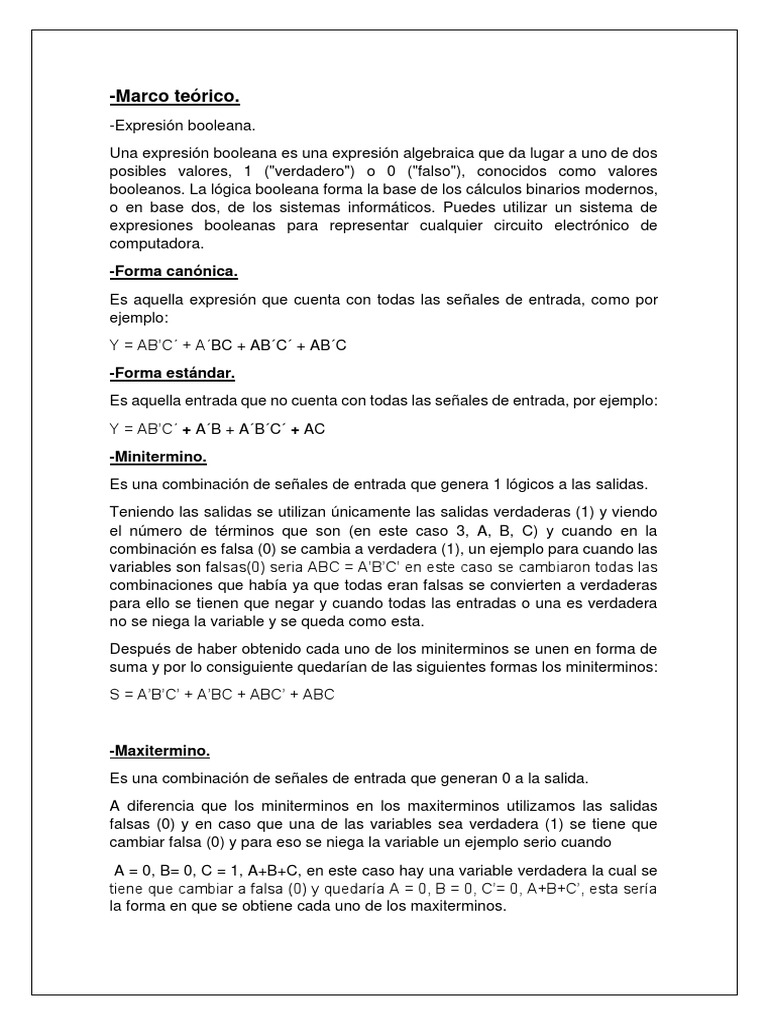

-Marco teórico.

-Expresión booleana.
Una expresión booleana es una expresión algebraica que da lugar a uno de dos
posibles valores, 1 ("verdadero") o 0 ("falso"), conocidos como valores
booleanos. La lógica booleana forma la base de los cálculos binarios modernos,
o en base dos, de los sistemas informáticos. Puedes utilizar un sistema de
expresiones booleanas para representar cualquier circuito electrónico de
computadora.
-Forma canónica.
Es aquella expresión que cuenta con todas las señales de entrada, como por
ejemplo:
Y = AB’C´ + A´BC + AB´C´ + AB´C
-Forma estándar.
Es aquella entrada que no cuenta con todas las señales de entrada, por ejemplo:
Y = AB’C´ + A´B + A´B´C´ + AC
-Minitermino.
Es una combinación de señales de entrada que genera 1 lógicos a las salidas.
Teniendo las salidas se utilizan únicamente las salidas verdaderas (1) y viendo
el número de términos que son (en este caso 3, A, B, C) y cuando en la
combinación es falsa (0) se cambia a verdadera (1), un ejemplo para cuando las
variables son falsas(0) seria ABC = A’B’C’ en este caso se cambiaron todas las
combinaciones que había ya que todas eran falsas se convierten a verdaderas
para ello se tienen que negar y cuando todas las entradas o una es verdadera
no se niega la variable y se queda como esta.
Después de haber obtenido cada uno de los miniterminos se unen en forma de
suma y por lo consiguiente quedarían de las siguientes formas los miniterminos:
S = A’B’C’ + A’BC + ABC’ + ABC

-Maxitermino.
Es una combinación de señales de entrada que generan 0 a la salida.
A diferencia que los miniterminos en los maxiterminos utilizamos las salidas
falsas (0) y en caso que una de las variables sea verdadera (1) se tiene que
cambiar falsa (0) y para eso se niega la variable un ejemplo serio cuando
A = 0, B= 0, C = 1, A+B+C, en este caso hay una variable verdadera la cual se
tiene que cambiar a falsa (0) y quedaría A = 0, B = 0, C’= 0, A+B+C’, esta sería
la forma en que se obtiene cada uno de los maxiterminos.
Después de obtener cada uno de los maxiterminos entre estos se multiplica y la
salida en función de los maxiterminos quedaría de la siguiente forma:
S = (A+B+C’) (A+B’+C) (A’+B+C) (A’+B+C’)

-Compuerta NAND (74LS00).

También conocida como

AND negada o inversa o
NOT-AND, es una
combinación de las
compuertas AND y NOT que
se representa con la
compuerta AND con un
círculo a la salida, al tener
sus entradas activas “1” la
salida se encuentra inactiva “0”, otra variación con respeto a las entradas
mantendrá su salida en estado activo “1”.
-Suma binaria.
El sumador binario es la célula fundamental de todos los circuitos aritméticos, ya
que mediante sumas (y complementos) es posible realizar restas,
multiplicaciones y divisiones, en otras palabras, las cuatro operaciones
aritméticas fundamentales se pueden realizar usando sumas.
1 1 1
A 0 0 1 1
B 0 1 0 1
Y 1 0 0 0

En los números binarios se produce un acarreo (carry) cuando la suma excede

de uno.

La tabla de verdad de una suma binaria es la siguiente:

A B C La expresión booleana es:

∑
∑ = A´B + AB´
0 0 0
0 C = AB
0 1 1 0 Expresado en miniterminos.
1 0 1 0
1 1 0 1
-Desarrollo teórico.
-Sumador completo de 4 bits.
El sumador completo de 4 bits es una unión o enlace de 4 sumadores binarios
de un bit, el enlace se lleva a cabo a través de los de terminales de acarreo de
salida “Cot” y las de acarreo entrante “Cin”.
Un sumador completo esta formado a partir de 2 medios sumadores.

A B C C ∑ = A´B´C + A´BC´ + AB´C´ + ABC

∑
C = A´BC + AB´C + ABC´ + ABC
0 0 0 0 0
0 0 1 1 0
0 1 0 1 0 ∑ =A ⊕ B⊕ C

0 1 1 0 1 C = C (A ⊕ B⊕ ) + AB
1 0 0 1 0
1 0 1 0 1
1 1 0 0 1
1 1 1 1 1

Para poder armar el circuito suamdor de 4 bits, se necesito unir 4 sumadores

completos, como se puede apreciar en la siguiente imagen:

Se une mediante el carry de entrada y de

salida, tomando en cuanta como que el
primer carry de entrada es cero, o que es lo
mismo, va conectado a tierra.
 Este es el diseño teórico para el sumador de 4 bits, que como se ha mencionado
anteriormente el carry de salida se conecta al carry de entrada del siguiente
sumador completo; esto se repite 3 veces, ya que el ultimo carry de salida va
conectado a un led, esto incluyendo las salidas de las sumas.
-Para poder armar el circuito se necesitan los siguientes materiales:
-5 diodos LED
-8 Resistencias de 10 kOhms
-2 Dipswitch de 4 entradas
-2 compuertas AND (74LS08)
-2 compuertas X OR (74LS86)
-1 compuerta OR (74LS32)
-Protoboard
-Cable conductor
-Desarrollo Practico.

Para empezar con el desarrollo practico, empezamos por colocar las compuertas
en orden, empezando por conectar los 2 dipswitch, seguido de las 2 compuertas
XOR (74LS86), después conectar las 2 compuertas AND (74LS08) y por último
colocamos las compuertas OR (74LS32).

Se conectaron los 2 dip

switch y se conectaron las
entradas del bit menos
significativo al más
significativo.
En las siguientes imágenes se podrán observar mas detalladamente el circuito
ya conectado, después se procederá a hacer las sumas correspondientes.
Empezamos haciendo unas sumas bastante básicas, la primera que intentamos
es: 1+1 o en binario seria:
0 0 0 1
+ 0 0 0 1
0 0 0 1 0

Como podemos observar, colocamos el numero uno en ambos dip switch, de

esta manera estaría haciendo la suma que se ve reflejada en el LED.
La siguiente suma es 2 + 2, escrito en binario seria:
0 0 1 0
+ 0 0 1 0
0 0 1 0 0

El resultado de esta operación es 4, que esta indicada correctamente en los

LED’S.
La siguiente operación es 4 + 4, en binario es:
0 1 0 0
+ 0 1 0 0
0 1 0 0 0

El resultado de la operación es 8, que esta representado por los LEDS de manera

correcta.

La siguiente operación es 8 + 8, en binario es:

1 0 0 0
+ 1 0 0 0
1 0 0 0 0

En esta caso el resultado es 16, que queda representado correctamente por el

ultimo LED.
La siguiente operación es 15 + 8, que en binario seria:
1 1 1 1
+ 1 0 0 1
1 0 1 1 1

Y por último la ultima suma realizada, fue 15 + 15, que en binario es:
1 1 1 1
+ 1 1 1 1
1 1 1 1 0
-Simulación.
A continuación, se mostrará la simulación del circuito sumador de 4 bits y
haremos la suma de 1 + 1 = 2, como podemos ver en la simulación, el resultado
es correcto.

La siguiente operación es 2 + 2 = 4, podemos observar que en la simulación la

respuesta es correcta.
La siguiente operación es 4 + 4 = 8.

La siguiente operación es 8 + 8 = 16
La siguiente operación es 15 + 8 = 23

La última operación realizada es 15 + 15 = 30, podemos observar y concluir que

en efecto el circuito es correcto y cumple con las sumas correctamente.
-Conclusiones.
*Amador Salinas José Daniel:
Es posible hacer el sumador completo de 4 bits con 3 sumadores completos y
un medio sumador, ya que este no necesita el carry de entrada al empezar en
cero.
*Estrella Vázquez Bryan Alexis:
El circuito con 4 sumadores completos funciono igual que la propuesta de 3
sumadores completos y un medio sumador, ya que el carry de entrada se
conecto a tierra, al ser este cero.
*Fabian Herrera Héctor Miguel:
De acuerdo con las practicas, se demostró que el sumador completo funciona
hasta un máximo de 5 bits
*Maqueda Paco Armando Ulises:
Gracias a las simulaciones hechas se pudo comprobar que el cableado del
circuito practico esta bien realizado.
*Patlán Serrano Eduardo Yozbeck:
De acuerdo con la practica realizada se comprobó que para poder hacer un
sumador de 4 bits es necesario usar 4 sumadores completos, uniéndolos por el
carry de salida y de entrada
*Zubillaga Ortega Ernesto Abimelek
Se comprobó gracias a las operaciones realizadas en el circuito practico que en
efecto el circuito es correcto y que cumple con su función.
