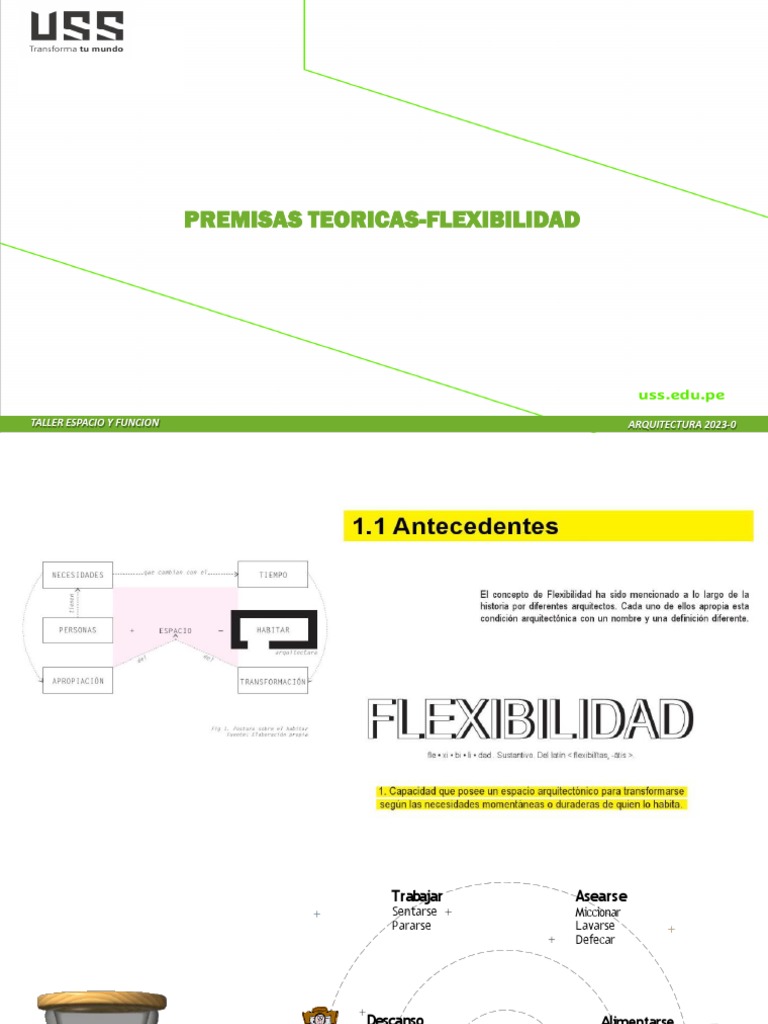

PREMISAS TEORICAS-FLEXIBILIDAD

TALLER ESPACIO Y FUNCION ARQUITECTURA 2023-0

 Trabajar Asearse
Sentarse Miccionar
Pararse Lavarse
Defecar

Descanso Alimentarse
Sentarse Comer
Dormir HABITAR Beber
EL ESPACIO

Almacena
r Guardar Estudiar
Sacar
Sentarse
Cocinar Pararse
Preparar
Cantar
LAARQUITECTURA DEBE FLEXIBLE Moverse
RESPONDER AL CAMBIO Bailar
ADAPTABLE
CONSTANTE DE LAS NECESIDADES Moverse
POLIVALENTE
EN EL TIEMPO
 FLEXIBILIDAD,ADAPTABILIDAD Y POLIVALENCIA

Espacios servidos y Sistema Rail Sistema ABC

servidores Manuel Gausa Manuel Gausa
Louis Kahn
 FLEXIBILIDAD

ES LA CAPACIDAD QUE POSEE UN ESPACIO

ARQUITECTÓNICO PARA TRANSFORMARSE SEGUN LAS
NECESIDADES DURADERAS O MOMENTÁNEAS DE
QUIEN LO HABITA

ALTERACIÓN DE LA ESTRUCTURA DEL EDIFICIO:

DIFERENTES POSICIONES FÍSICAS
 1 2

SE PUEDE ADAPTAR A LAS

NECESIDADES CAMBIANTES DE LOS
USUARIOS

CONFIGURACIONES POSIBLES 3 4
EN UNA MISMA PLANTA
 1

PARÁMETROS DE DISEÑO

1. FUNCIONALIDAD
SE PUEDE PARTIR DE UN MODULO BASE DE
50cm DE PROFUNDIDAD POR 4.1m DE
ANCHO, ESTE PERMITE CONFIGURAR 4 TIPOS
DE MÓDULOS (DE SERVICIO, DE DESCANSO, 2
DE HABITAR, DE TRABAJO)

2. MÓDULOS
LAS MEDIDAS DEL :
A. MODULO DE SERVICIO SE UTILIZARÁ COMO A
CUARTO DE LABORES, BAÑO Y ESCALERA
B. MODULO DE DESCANSO PARA LAS
HABITACIONES y MEZANINE
C. MODULO DE HABITAR PARA SALA- COCINA
D. MODULO TRABAJO SERÁ OPCIONAL Y
DESTINADO PARA UN LOCAL.

LA COMBINACION DE LOS 7 MÓDULOS PERMITE

CREAR DIFERENTE TIPOLOGÍAS DE VIVIENDA

B C D
 A
B

A C
D
A

A
A
C

B A
 A
B

B
A
A
B B

D
C

A
B

B
A A

D
C
A
B
 POLIVALENCIA

Ambientes adaptables para sus multiples

funciones sin limitación (los mobiliarios
distribuyen y limitan el espacio)

PRIMERA PLANTA SEGUNDA PLANTA

LOS EDIFICIOS POLIVALENTES DEBEN
SOPORTAR CAMBIOS QUE PERMITAN PRIMERA PLANTA
MULTIPLES INTERPRETACIONES SIN PERDER
SU IDENTIDAD EN EL PROCESO

LA POLIVALENCIA NO DEFINE CUAL ES EL

ESPACIO DONDE COMER, ESTAR O
DORMIR, SINO QUE PREVEE UNA SERIE DE
POSIBILIDADES DE ELECCIÓN ENTRE UN
SISTEMA DE ESPACIOS QUE NO SON
ETIQUETADOS POR UNA FUNCIÓN
ESPECÍFICA.

SEGUNDA PLANTA

ZONA POLIVALENTE
 ADAPTABILIDAD

Se distingue por ser una arquitectura

móvil, que c u m p le c ic lo s y re sp o n d e
a la s d ive rsa s dinámicas del hombre.

LOS EDIFICIOS ADAPTABLES SON

AQUELLOS QUE RESPONDEN
FÁCILMENTE A DIFERENTES FUNCIONES,
MODELOS DE USO Y NECESIDADES DEL
USUARIO.

DISTINTOS MOMENTOS DE VIDA DEL

EDIFCIO QUE IMPLICAN UN CAMBIO PRIMERA PLANTA
PRIMER NIVEL
CONTINUO

LA ARQUITECTURA ADAPTABLE
RECONOCE QUE EL FUTURO NO TIENE
UN LIMITE

ZONA ADAPTABLE SEGUNDO NIVEL

SEGUNDA PLANTA
 ESPACIOS SERVIDOS Y SERVIDORES

Espac io Servido

Son diseñados para la

actividad principal

Espac io Servidores

C omplementa a la
actividad principal

Casa Fisher, Louis Kahn

 ESPACIOS SERVIDOS Y SERVIDORES

Ubic ac ión:FILADELFIA (1961)

Arquitec to:LOUISKHAN

PRODUCTO DISTRIBUC ION DE ESPAC IOS

INTERSECCION

MODULAC ION Y ABERTURAS

ESPACIO DE SERVIDOR
Louis Kahn utiliza el cuadrado como forma principal para
determinar el perimetro y las divisiones d e la casa, ESPACIO SERVIDO
c re a ndo una simetria y equilibrio que se derivan de
dividir el c u a d r a d o con el fin d e crear
rectangulos perfectos que separan los volumenes
sevidos, espacios de servic io y c irc ula c ión.
 PRIMER NIVEL

1. SALÓN.
2. VESTÍBULO.
3. COMEDOR.

4. COCINA.
5. LAVANDERÍA.
6. ASEO.
VISTA PRIMERA PLANTA 9. ESC ALERAS.
ISOMETRIA PRIMERA PLANTA
SEGUNDO NIVEL

10. DORMITORIO.
15. ESTUDIO.

11. VESTIDOR.
12. BAÑERA /
HAB. DE INVITADOS.
13. ASEO.
14.ALMACENAJE.
16. BALC ONES.
VISTA SEGUNDA PLANTA
ISOMETRIA SEGUNDA PLANTA

ESPACIO SERVIDO ESPACIO DE SERVIDORES

 12 10
9

5 3 1

C O RTE LO NG ITUDINAL

PRIMERA PLANTA

16 16
9

C O RTE TRANSVERSAL

SEGUNDA PLANTA

AMBIENTES

ESPACIO 1. SALÓN.
3. C OMEDOR.
SERVIDO
10. DORMITORIO.
5. LAVANDERÍA.
9. ESC ALERAS. C ORTE ISOMETRIC O LONG ITUDINAL C ORTE ISOMETRIC O TRANSVERSAL
ESPACIO DE 12. BAÑERA /
HAB. DE INVITADOS.
SERVIDORES
16. BALC ONES.
LLENOS Y VACÍOS/
ILUMINACIÓN
La iluminación es un DIÁFANO/VACÍO OSCURO/LLENO
elemento fundamental;
interactuando con C omposic ion Flexible C omposic ion Permanente
1 nivel
espacialidad, la
atmosfera y la
sasall
visibilidad. óónn
10
8
2 1 7

3 11

2 nivel

6 13
4
9 8
11
5 6 12

7. LAVANDERÍA. 10. COCINA.

1. SALÓN. 4. DORMITORIO. 11. ASEO.
2 . C OMEDOR 5. ESTUDIOS. 8. ESCALERAS.
9. BAÑERA /HAB. DE 12.ALMAC ENAJE
3. VESTIBULO. 6. BALCONES. 13. VESTIDOR.
INVITADOS.
 PRIMERA PLANTA SEGUNDA PLANTA

MODULACIÓN

TIENEN SEGMENTOS
EN ORDEN CON
CARACTERISTICAS
SIMILARES QUE SE
TRANSFORMAN EN
UN ELEMENTO.

ESPACIO DE SERVIDORES ESPACIO SERVIDO MODULAC ION

1. SALÓN.
2 . C OMEDOR
3. VESTIBULO.
CONTINUIDAD 4. DORMITORIO.
P RO P IE D A D D E LA 5. ESTUDIOS.
6. BALCONES.
P E R C E P C I Ó N Q U E NOS LLEVA A 7. LAVANDERÍA.
AGRUPAR TODOS AQUELLOS 8. ESCALERAS.
ELEMENTOSQUE SIGUEN UNA MISMA 9. BAÑERA /HAB. DE
INVITADOS.
LÍNEA O DIRECCIÓN.
10. COCINA.
11. ASEO.
12.ALMAC ENAJE
13. VESTIDOR.

PARA HACER UN MÓDULO
HABITABLE, SEGÚN LA TEORÍA DE
MANUEL GAUSA, SE DEBE CUMPLIR
LA FÓRMULA DEL A,B,C.
A = ARMARIO
B = BAÑO
C= COCINA
SISTEMA ABC
CONOCIDO TAMBIÉN COMO VIVIENDA
FLEXIBLE GRACIAS A LA COMBINABILIDAD DE
MUROS EQUIPADOS DE A CUERDO A LAS
NECESIDADES
1. SE INCORPORA 3 MUROS EQUIPADOS 2. SE VAN DANDO MOVIMIENTOS
SIGUIENDO LA FÓRMULA DEL ABC, ÉSTOS ALTERNATIVOS DE NÚCLEOS SERVIDORES
MUROS SON CONSEBIDOS COMO ELEMENTOS (ABS) DANDO FLEXIBILIDAD AL ESPACIO
PUROS EN UN ESPACIO FLUIDO SERVIDO
 SISTEMA ABC
ANÁLISIS DE CASO 1

A = ARMARIO
B = BAÑO
C= COCINA

CORTE A-A (se muestra los 3 muros ABC)

 SISTEMA ABC
ANÁLISIS DE CASO 2

PREMISAS

PLANTA

A = ARMARIO
B = BAÑO
C= COCINA

DEFINICION
MODULADO ESPACIOS DE LOS
CONTINUOS ESPACIOS

CORTE A-A (se muestran los 3 muros ABC)

SISTEMA ABC
VARIABLE

POLIVALENCIA
LOS NÚCLEOS SE PUEDEN UBICAR
ESTRATÉGICAMENTE EN EL CENTRO PARA
DEFINIR LOS ESPACIOS UNICAMENTE POR EL
MOBILIARIO

ADAPTABILIDAD

AL NO TENER ESPACIOS DEFINIDOS, EL USO DE

LOS ESPACIOS PUEDEN TENER DIFERENTE
FUNCIÓN SEGÚN LOS REQUERIMIENTOS DEL
USUARIO
 SISTEMA RAIL

ES UNA ORGANIZACIÓN PROGRESIVA DE

LOS ESPACIOS, MEDIANTE LA
CONCENTRACIÓN DE LOS ESPACIOS
SERVIDORES EN BANDAS FUNCIONALES
CADA VEZ MÁS PERFIÉRICAS
 SISTEMA RAIL

1ra banda: espacio ambiguo, corredor, galería y

LOS ESPACIOS DE SERVICIOS SE CONCENTRAN EN
filtro lúdico entre el interior y exterior.
BANDAS PERIFÉRICAS, EN MEDIANERAS O EN
2da banda: habitaciones, sala.
FACHADA, FAVORECIENDO ASÍ UNA MAYOR
3ra banda: núcleos de servicio (baños, vestidores,
VERSATILIDAD DEL ESPACIO INTERIOR.
espacio de estudio)
Primera Banda:
Espacios ambiguos recorridos que conectan cada piso (Ascensores y Escaleras) y espacios del edificio
(Pasadizo)

Pasadizo
Ascensores

Escaleras
SegundaBanda:
Incluye los ambientes principales de una vivienda comohabitaciones, salones, etc.; separados
por muros

MurosMóviles:

EspacioDiáfano
TerceraBanda:
Último espacio, núcleo de servicio donde se encuentran baños,
vestidores,espacio deestudios, etc.
 Generatransformación
mediantemurosmóvilesy
PREMISAS VARIABILIDAD mobiliarios,originando
distintos espacios y niveles

PLANTAX

PLANTAY

Distintos espaciosen los diferentes niveles

ADAPTABILIDAD

Generamosespacios
adaptablesde acuerdoa la
necesidaddel usuario
separadaspor muros
móviles
MUROS MOVILES
Tienen como principal
característicala
adaptación, creando
separaciones entre
Movimiento generado al
abrir los espacios
espacios o
compartimientos

La facilidadde adaptación de los muros

permite abrir los espaciospara obtener
menos divisiones
 ANALISIS DE REFERENTES/TEORIAS

.LAMINAS FORMATO A3- INSTRUMENTOS DE DIBUJO

.REQUISITOS:

-INTRODUCCION
-ANALISIS E INTERPRETACION
-VARIABLES (CONCEPTOS QUE INFLUYEN EN EL DISEÑO)
-PREMISAS (IDEAS GENERADORAS)
-CONCLUSIONES
