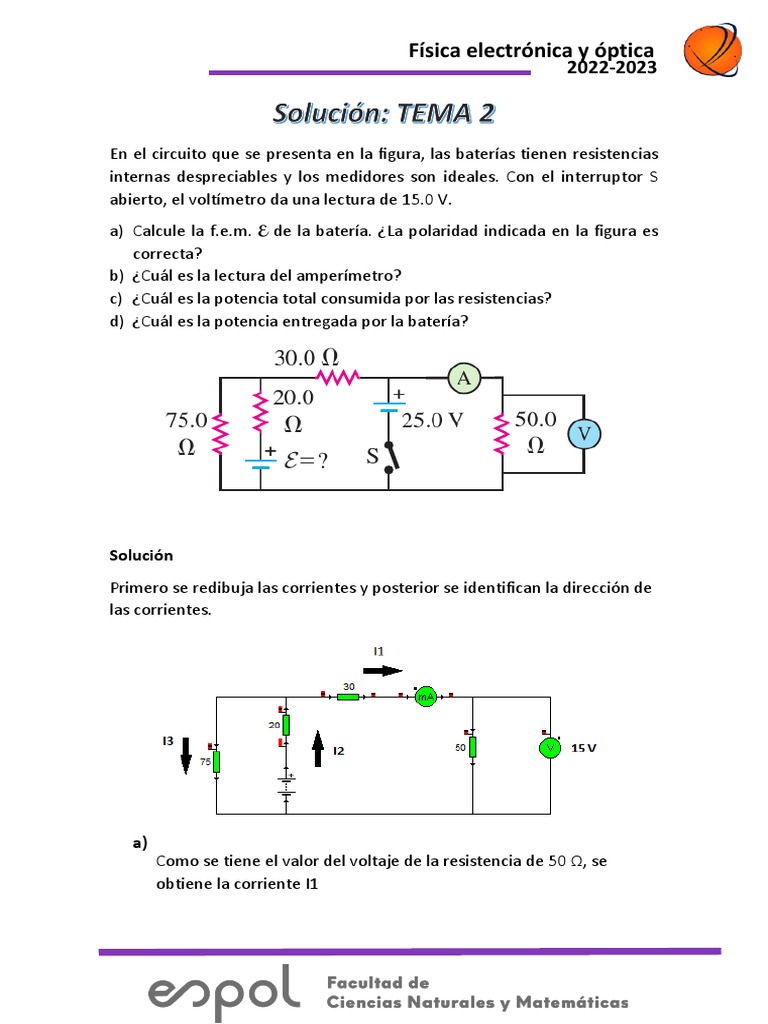

En el circuito que se presenta en la figura, las baterías tienen resistencias
internas despreciables y los medidores son ideales. Con el interruptor S
abierto, el voltímetro da una lectura de 15.0 V.
a) Calcule la f.e.m. E de la batería. ¿La polaridad indicada en la figura es
correcta?
b) ¿Cuál es la lectura del amperímetro?
c) ¿Cuál es la potencia total consumida por las resistencias?
d) ¿Cuál es la potencia entregada por la batería?
Solución
Primero se redibuja las corrientes y posterior se identifican la dirección de
las corrientes.
a)
Como se tiene el valor del voltaje de la resistencia de 50 Ω, se
obtiene la corriente I1
Física electrónica y óptica
2022-2023
𝑉50 15.0
𝐼1 = = = 0.30 [𝐴]
𝑅50 50.0
Se puede redibujar el circuito, observando que la resistencia de 50.0
Ω y 30.0 Ω están serie. R80=80.0 Ω
De esta configuración se puede obtener el voltaje, debido a que se
tiene la corriente y la resistencia
𝑉80 = 𝑅80 ∗ 𝐼1 = 80.0 ∗ 0.30 = 24.0 [𝑉]
Como R80 y R75 están en paralelo tienen el mismo voltaje, por lo que
se puede obtener la corriente de R75.
𝑉80 24.0
𝐼3 = = = 0.32 [𝐴]
𝑅75 75.0
Por ley de nodos podemos obtener la corriente I2
𝐼2 = 𝐼3 + 𝐼1 = 0.30 + 0.32 = 0.62 [𝐴]
La resistencia de 20.0 Ω y la fuente están en paralelo con las
resistencias de 80.0 Ω y 75.0 Ω respectivamente, por lo que se
puede hacer sumatoria de voltajes.
24.0 𝑉 = 𝐸 − (𝑅20 )(𝐼2 )
𝐸 = 24.0 + (20.0 ∗ 0.62) = 36.4 [𝑉]
La polaridad es correcta, porque ninguna corriente calculada es
negativa.
b) Como las corrientes en serie son las mismas entonces es la de la
resistencia R50 ,0.30 A
c) Como ya se obtuvieron las corrientes podemos utilizar la ecuación
𝑃 = 𝐼2𝑅
𝑃50 = 𝐼1 2 𝑅50 = (0.30)2 ∗ 50.0 = 4.50 [𝑊]
𝑃30 = 𝐼1 2 𝑅30 = (0.30)2 ∗ 30.0 = 2.70 [𝑊]
𝑃20 = 𝐼2 2 𝑅20 = (0.62)2 ∗ 20.0 = 7.69 [𝑊]
𝑃75 = 𝐼3 2 𝑅75 = (0.32)2 ∗ 75.0 = 7.68 [𝑊]
Física electrónica y óptica
2022-2023
d) Podemos sumar la potencia de todas las resistencias o utilizar el
voltaje de la fuente por la corriente que sale de ella.
Sumamos todas las potencias
∑𝑃𝑇 = 4.50 + 2.70 + 7.69 + 7.68 = 22.6 [𝑊]
O también podemos considerar la corriente que pasa por la fuente para
determinar la potencia
𝑃𝑓 = 𝑉𝑓 𝐼𝑓 = 36.4 ∗ 0.62 = 22.6 [W]
Considere que ahora el interruptor S se cierra.
e) ¿Cuál será la lectura del amperímetro?
f) ¿Cuál será la lectura del voltímetro?
g) ¿Cuál será la potencia total consumida por las resistencias?
h) ¿Cuál será la potencia total entregada por las baterías?
e) El amperímetro y la resistencia R50 están en serie, por lo tanto,
calculamos la corriente de R50.
𝑉25 25.0
𝐼𝑎 = = = 0.50 [𝐴]
𝑅50 50.0
f) La fuente de 25 V y el voltímetro están en paralelo, por ende, marca
25.0 V
g) Calculo las corrientes primero
Física electrónica y óptica
2022-2023
−36.0 + 20.0𝐼𝑐 + 30.0 𝐼𝑑 + 25.0 = 0.00 𝑉
36.0 − 20.0𝐼𝑐 − 75.0𝐼𝑒 = 0.00 𝑉
𝐼𝑒 = 𝐼𝑑 − 𝐼𝑐
Arreglado queda:
11.0 = 20.0𝐼𝑐 + 30.0𝐼𝑑
36.0 = 95.0𝐼𝑐 + −75.0𝐼𝑑
Resolviendo:
𝐼𝑐 = 0.43 [𝐴] , 𝐼𝑑 = 0.07 [𝐴] 𝑦 𝐼𝑒 = −0.36 [𝐴]
𝑃 = 𝐼2𝑅
𝑃50 = 𝐼𝑎 2 𝑅50 = (0.5)2 ∗ 50.0 = 12.5 [𝑊]
𝑃30 = 𝐼𝑑 2 𝑅30 = (0.07)2 ∗ 30.0 = 0.15 [𝑊]
𝑃20 = 𝐼𝑐 2 𝑅20 = (0.43)2 ∗ 20.0 = 3.70 [𝑊]
𝑃75 = 𝐼𝑒 2𝑅75 = (0.36)2 ∗ 75.0 = 9.72 [𝑊]
h) Para las fuentes
𝑃36 = 𝑉36 ∗ 𝐼𝑐 = 36.0 ∗ 0.43 = 15.5 [𝑊]
𝑃25 = 𝑉25 ∗ (𝐼𝑎 − 𝐼𝑑 ) = 25.0 ∗ (0.50 − 0.07) = 10.8 [𝑊]
