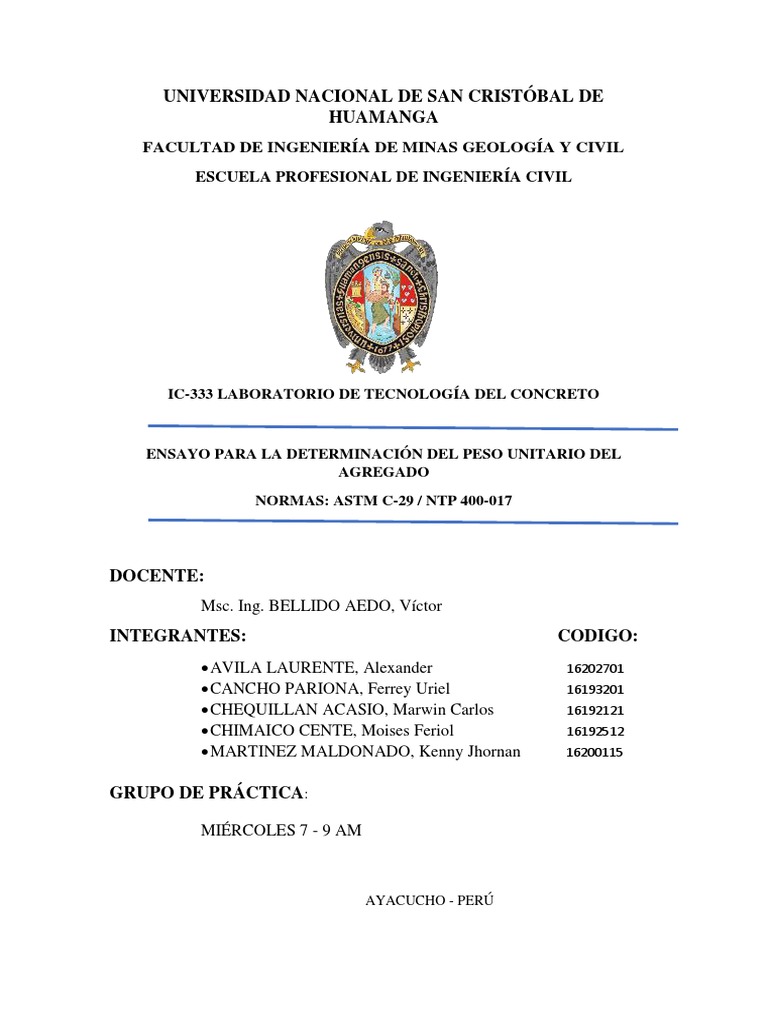

UNIVERSIDAD NACIONAL DE SAN CRISTÓBAL DE

HUAMANGA
FACULTAD DE INGENIERÍA DE MINAS GEOLOGÍA Y CIVIL
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

IC-333 LABORATORIO DE TECNOLOGÍA DEL CONCRETO

ENSAYO PARA LA DETERMINACIÓN DEL PESO UNITARIO DEL

AGREGADO
NORMAS: ASTM C-29 / NTP 400-017

DOCENTE:
Msc. Ing. BELLIDO AEDO, Víctor
INTEGRANTES: CODIGO:
• AVILA LAURENTE, Alexander 16202701
• CANCHO PARIONA, Ferrey Uriel 16193201
• CHEQUILLAN ACASIO, Marwin Carlos 16192121
• CHIMAICO CENTE, Moises Feriol 16192512
• MARTINEZ MALDONADO, Kenny Jhornan 16200115

GRUPO DE PRÁCTICA:

MIÉRCOLES 7 - 9 AM

AYACUCHO - PERÚ
 I. INDICE

I. INDICE............................................................................................................................ 2
II. INTRODUCCIÓN ....................................................................................................... 3
III. OBJETIVOS ................................................................................................................ 3
IV. REFERENCIAS NORMATIVAS ............................................................................... 3
V. MARCO TEORICO........................................................................................................ 3
VI. EQUIPO Y MATERIALES ........................................................................................ 4
VII. PROCEDIMIENTO .................................................................................................... 5
1. PESO UNITARIO DE AGREGADO FINO NTP 400.017 ............................................. 5
A. DETERMINACION DEL PESO UNITARIO SUELTO: ........................................... 5
B. DETERMINACION DEL PESO UNITARIO COMPACTADO ................................ 6
2. PESO UNITARIO DE AGREGADO GRUESO NTP 400.017....................................... 7
A. DETERMINACION DEL PESO UNITARIO SUELTO: ........................................... 7
B. DETERMINACION DEL PESO UNITARIO COMPACTADO ................................ 8
VIII. CÁLCULOS............................................................................................................. 9
A. CÁLCULO DEL PESO UNITARIO SUELTO Y COMPACTADO DE AGREGADO
FINO. ................................................................................................................................... 9
B. CÁLCULO DEL PESO UNITARIO SUELTO Y COMPACTADO DE AGREGADO
GRUESO. ........................................................................................................................... 10
IX. CONCLUSIÓN.......................................................................................................... 11
X. BIBLIOGRAFÍA ........................................................................................................... 12
 II. INTRODUCCIÓN
Es la cantidad de agregado o material que entra en 1m3 incluyendo sus vacíos, en
estado suelto o compactado y con diferentes pesos. Se expresa en Kg/m3 y para fines
de diseño de mezcla, el peso unitario debe estar en condición seca.
III. OBJETIVOS
Determinar el peso unitario suelto o compactado y el porcentaje de los vacíos de
los agregados finos, gruesos o una mezcla de ambos.
El método se aplica a agregados de tamaño máximo nominal de 150 mm (6”).

IV. REFERENCIAS NORMATIVAS

Las siguientes normas contienen disposiciones que al ser citadas en este texto
constituyen requisitos de esta Norma Técnica Peruana. Las ediciones indicadas
estaban en vigencia en el momento de esta publicación. Como toda norma está
sujeta a revisión, se recomienda a aquellos que realicen acuerdos en base a ellas,
que analicen la conveniencia de usar las ediciones recientes de las normas citadas
seguidamente. El Organismo Peruano de Normalización posee la información de
las Normas Técnicas Peruanas en vigencia en todo momento
Normas Técnicas Peruanas

✓ NTP 400.010:1976 AGREGADOS. Extracción y preparación de las

muestras
✓ NTP 400.021:1977 AGREGADOS. Método de ensayo para la
determinación del peso específico y la absorción del agregado grueso
✓ NTP 400.022:1979 AGREGADOS. Método de ensayo para determinar el
peso específico y la absorción del agregado fino

V. MARCO TEORICO

En ASTM C 29 se define la densidad total o bruta (bulk density) o peso unitario

de los agregados como la masa de un volumen unitario de agregado, en la cual el
volumen incluye el volumen de las partículas individuales y el volumen de vacíos
entre las partículas.
De forma resumida el peso unitario consiste en determinar la densidad total como
el resultado de dividir la masa de un agregado en estado seco (en un determinado
nivel de consolidación o compactación) y el volumen que éste ocupa incluyendo
los vacíos de aire entre partículas y los de absorción y se expresa en lbf/pie³
(kg/m³). Los resultados obtenidos en este ensayo son necesarios para el
proporciona miento de mezclas de concreto hidráulico y para conversiones
masa/volumen en la aceptación de materiales en la obra.
 Tabla 01: capacidad del recipiente

VI. EQUIPO Y MATERIALES

✓ Balanza sensible al 0.1% del peso de la muestra que se va ensayar.

Figura 01: balanza

✓ Barra compactadora, recta, de acero, lisa de 16 mm (5/8”) de diámetro y
aproximadamente 600mm (24”) de largo, con un extremo redondeado con
forma de punta semiesférica.

Figura 02: barra compactadora

✓ Recipiente cilíndrico de metal y 1/10 pies3 de capacidad

 Figura 03: recipiente cilíndrico

✓ Pala, badilejo y regla

Figura 04: badilejo y pala

VII. PROCEDIMIENTO

1. PESO UNITARIO DE AGREGADO FINO NTP 400.017

PREPARACION DE LA MUESTRA

Obtener la muestra de acuerdo a MTC E 201 y reducir muestra a tamaño

de muestra de ensayo por cuarteo y seca a temperatura ambiente.

A. DETERMINACION DEL PESO UNITARIO SUELTO:

El recipiente se llena con una pala hasta rebasar, descargando el agregado
desde una altura no mayor de 50mm. Por encima de la parte superior del
recipiente, sin ejercer presión. Se deben tomar precauciones para impedir en
lo posible la segregación de las partículas. El agregado sobrante se elimina
con una regla.
 Se determina el peso neto del agregado en el recipiente. Luego se obtiene el
peso unitario suelto multiplicado el peso neto por el factor (f) de calibración
del recipiente calculado.

Figura 05: foto tomada en el laboratorio

B. DETERMINACION DEL PESO UNITARIO COMPACTADO

Se llena la tercera parte del recipiente y se nivela la superficie con la mano.
Se apisona la masa con la barra compactadora, mediante 25 golpes
distribuidos uniformemente sobre la superficie. Se llena hasta las dos
terceras parte de la medida y de nuevo se compacta con 25 golpes como
antes. Luego se llena la medida hasta rebosar y se compacta 25 veces con la
barra compactadora, el agregado sobrante se elimina usando la barra
compactadora con regla. Se determina el peso neto del agregado en el
recipiente. Luego se obtiene el peso unitario compactado multiplicando el
peso neto por el factor (f) de calibración del recipiente calculado.
 Figura 06: foto tomada en el laboratorio

2. PESO UNITARIO DE AGREGADO GRUESO NTP 400.017

PREPARACION DE LA MUESTRA

La muestra se mezcla completamente y se seca a temperatura ambiente

A. DETERMINACION DEL PESO UNITARIO SUELTO:

El recipiente se llena con una pala hasta rebasar, descargando el agregado
desde una altura no mayor de 50mm. Por encima de la parte superior del
recipiente, sin ejercer presión. Se deben tomar precauciones para impedir en
lo posible la segregación de las partículas. El agregado sobrante se elimina
con una regla.
Se determina el peso neto del agregado en el recipiente. Luego se obtiene el
peso unitario suelto dividiendo el peso neto entre el volumen del recipiente.
 Figura 07: foto tomada en el laboratorio

B. DETERMINACION DEL PESO UNITARIO COMPACTADO

Se llena la tercera parte del recipiente y se nivela la superficie con la mano.
Se apisona la masa con la barra compactadora, mediante 25 golpes
distribuidos uniformemente sobre la superficie. Se llena hasta las dos
terceras parte de la medida y de nuevo se compacta con 25 golpes como
antes. Luego se llena la medida hasta rebosar y se compacta 25 veces con la
barra compactadora, el agregado sobrante se elimina usando la barra
compactadora con regla. Se determina el peso neto del agregado en el
recipiente. Luego se obtiene el peso unitario compactado dividiendo el peso
neto entre el volumen del recipiente.
 Figura 08: foto tomada en el laboratorio

VIII. CÁLCULOS

A. CÁLCULO DEL PESO UNITARIO SUELTO Y COMPACTADO DE

AGREGADO FINO.

UNIVERSIDAD NACIONAL DE SAN CRISTOBAL DE HUAMANGA

LABORATORIO DE ENSAYO DE MATERIALES
Tipo de agregado: Arena Gruesa Norma: N.T.P.400.017
Procedencia: Cantera Muestra: M-TOTAL

ENSAYO DE PESO UNITARIO SUELTO

CANTIDAD
DESCRIPCION SIMBOLO UND
M-1 M-2 M-3 PROM
PESO DE LA MUESTRA
SUELTA+ MOLDE 6.774 6.785 6.869 6.809 Kg

PESO DEL MOLDE 2.343 2.343 2.343 2.343 Kg

PESO DE LA MUESTRA
SUELTA 4.431 4.733 4.526 4.563333 Kg
Ws
0.00286 0.00286 0.00286 0.002859 m^3
VOLUMEN DEL MOLDE
PESO UNITARIO SUELTO
1549.82 1655.45 1583.05 1596.11 kg/m3
PUS
PUS = WS / Vol
Tabla 02: resultado de peso unitario suelto
 ENSAYO DE PESO UNITARIO COMPACTADO
CANTIDAD
DESCRIPCION SIMBOLO UND
M-1 M-2 M-3 PROM
PESO DE LA MUESTRA
COMPACT+ MOLDE 7.076 7.205 7.102 7.128 Kg

PESO DEL MOLDE 2.343 2.343 2.343 2.343 Kg

PESO DE LA MUESTRA
COMPACTADO
4.733 4.862 4.759 4.784667 Kg
Wc
VOLUMEN DEL MOLDE 0.00286 0.00286 0.00286 0.002859 m^3
PESO UNITARIO COMPACTADO
1655.455 1700.575 1664.549 1673.526 kg/m3
PUC
PUC = WC / Vol
Tabla 03: resultado de peso unitario compactado

B. CÁLCULO DEL PESO UNITARIO SUELTO Y COMPACTADO DE

AGREGADO GRUESO.

UNIVERSIDAD NACIONAL DE SAN CRISTOBAL DE HUAMANGA

LABORATORIO DE ENSAYO DE MATERIALES
Tipo de agregado: piedra chancada Norma: N.T.P.400.017
Procedencia: Cantera Muestra: M-TOTAL

ENSAYO DE PESO UNITARIO SUELTO

CANTIDAD
DESCRIPCION SIMBOLO UND
M-1 M-2 M-3 PROM
PESO DE LA MUESTRA
SUELTA+ MOLDE 6.927 6.976 6.974 6.959 Kg

PESO DEL MOLDE 2.343 2.343 2.343 2.343 Kg

PESO DE LA MUESTRA SUELTA
Ws 4.584 4.633 4.631 4.616 Kg

VOLUMEN DEL MOLDE 0.00286 0.00286 0.00286 0.0029 m^3

PUS 1603.34 1620.48 1619.78 1614.53 kg/m3

PESO UNITARIO SUELTO
PUS = WS / Vol

Tabla 04: resultado de peso unitario suelto

 ENSAYO DE PESO UNITARIO COMPACTADO
CANTIDAD
DESCRIPCION SIMBOLO UND
M-1 M-2 M-3 PROM
PESO DE LA MUESTRA
COMPACT+ MOLDE 7.071 7.073 7.076 7.073 Kg

PESO DEL MOLDE 2.343 2.343 2.343 2.343 Kg

PESO DE LA MUESTRA
COMPACTADO
Wc 4.7280 4.7296 4.7330 4.7302 Kg

VOLUMEN DEL MOLDE 0.00286 0.00286 0.00286 0.0029 m^3

PESO UNITARIO COMPACTADO
PUC 1653.71 1654.27 1655.45 1654.48 kg/m3

PUC = WC / Vol
Tabla 05: resultado de peso unitario compactado

IX. CONCLUSIÓN

PESO UNITARIO DE AGREGADO FINO (arena gruesa)

El peso unitario suelto de agregado fino (arena gruesa) el resultado es 1596.11
kg/m3 este valor es admisible dentro del requisito de 1400kg/m3 a 1600 kg/m3
que nos indica en la norma NTP 400-017.
Para el peso unitario compactado del agregado fino (arena gruesa) dio como
resultado es 1673.526 kg/m3 este valor es admisible dentro del rango 1500kg/m3
a 1700 kg/ m3 que nos indica en la norma NTP 400-017.
Los valores que nos dieron del ensayo para el peso unitario suelto y compactado
(arena gruesa), son admisibles por una buen calculo y buen compactado

PESO UNITARIO DE AGREGADO GRUESO (piedra chancada ½”)

El peso unitario suelto de agregado grueso (piedra chancada ½”) el resultado es
1614.53 kg/m3 este valor es admisible dentro del requisito de 1500kg/m3 a 1700
kg/m3 que nos indica en la norma NTP 400-017.
Para el peso unitario compactado del agregado grueso (piedra chancada ½”) dio
como resultado es 1654.48 kg/m3 este valor es admisible dentro del rango
1600kg/m3 a 1900 kg/ m3 que nos indica en la norma NTP 400-017.
Los valores que nos dieron del ensayo para el peso unitario suelto y compactado
(piedra chancada ½”)), son admisibles por una buen calculo y buen compactado
En conclusión, los resultados obtenidos cumplen con los objetivos mencionados
y se utiliza siempre para determinar el valor del peso unitario utilizado por algunos
métodos de diseño de mezclas de concreto.
X. BIBLIOGRAFÍA

ASTM C 29/C 29M-97, Standard Test Method for Bulk density (“Unit Weight”)
and Voids in Aggregate, Vol 04.02 American Standards of Testing of Materials,
Edition 2003.

JOSEPH J. WADDELL, JOSEPH A. DOBROWSKI, Manual de la

construcción con concreto I, Mc Graw Hill, 3a edición, 1997.
