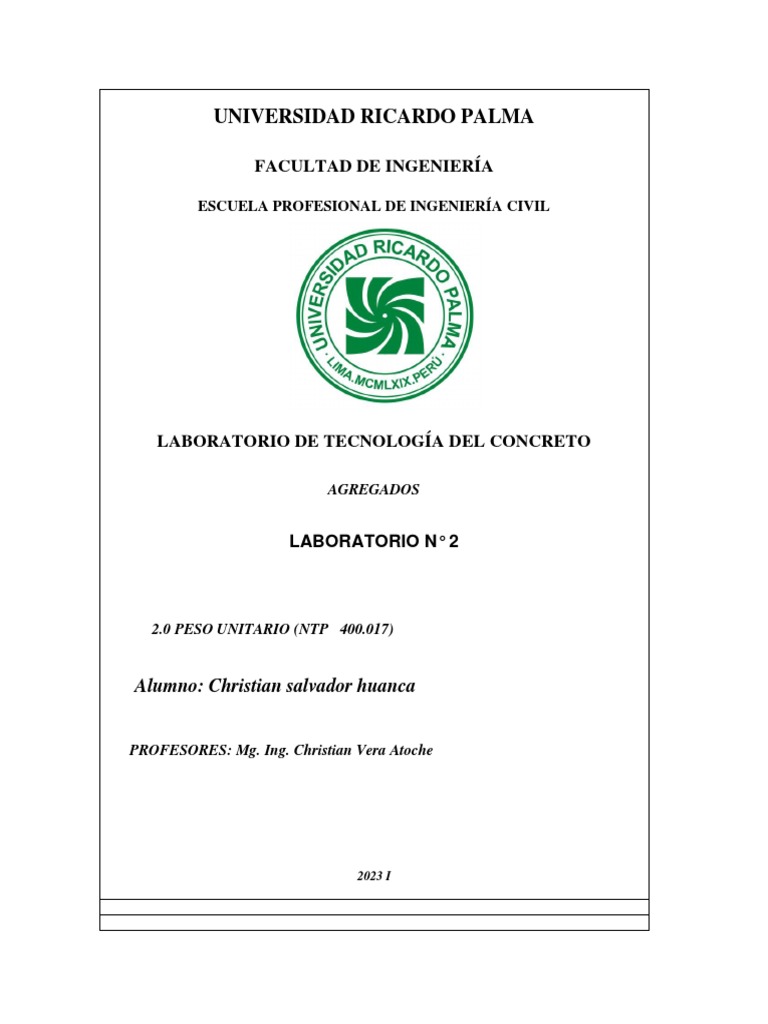

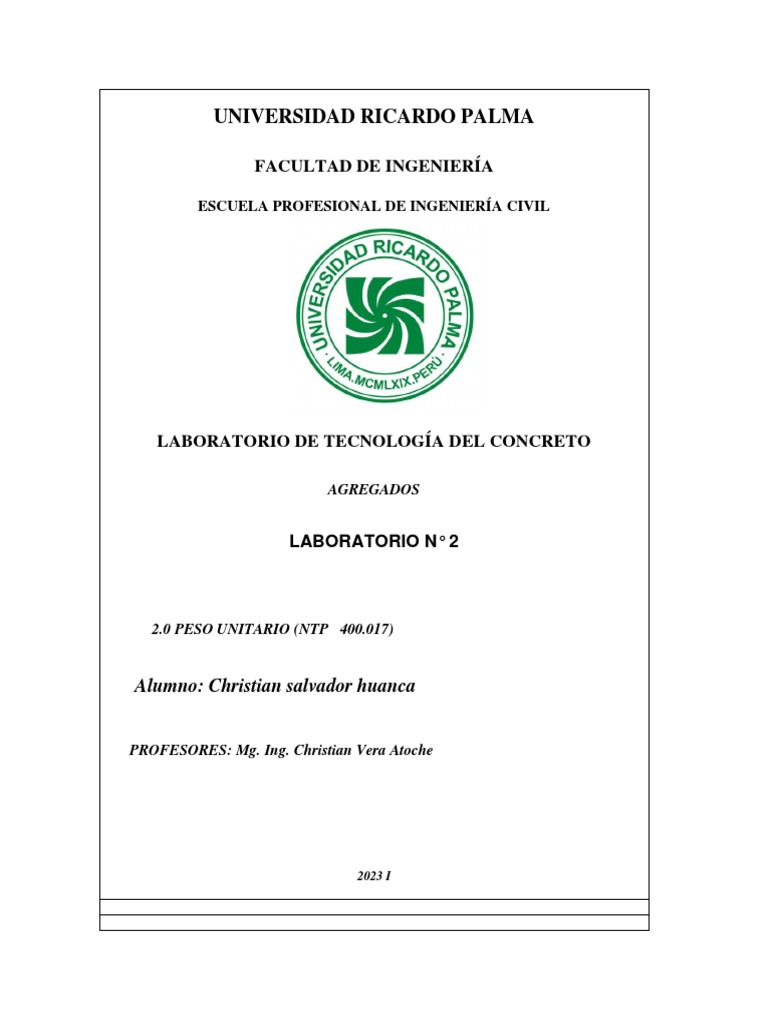

UNIVERSIDAD RICARDO PALMA

FACULTAD DE INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

LABORATORIO DE TECNOLOGÍA DEL CONCRETO

AGREGADOS

LABORATORIO N° 2

2.0 PESO UNITARIO (NTP 400.017)

Alumno: Christian salvador huanca

PROFESORES: Mg. Ing. Christian Vera Atoche

2023 I
 Índice

1. Introducción

2. Objetivos

3. Materiales

4. Procedimiento

5. Cálculos y Resultados

6. Importancia del laboratorio en la construcción

7. Conclusiones

8. Recomendaciones

9. Bibliografía
 Introducción

En este ensayo comprobaremos los métodos de obtención del peso

unitario suelto y compactado de diferentes materiales, y si los métodos a
utilizar son los mejores o mas precisos. Durante la obtención de los pesos
unitarios hay que ser muy cuidadosos en los procedimientos y muy
minucioso en estos ya que por el simple hecho de no rellenar el
recipiente luego de enrasar, el ensayo para cualquiera de los casos estaría
mal hecho

El hacer los ensayos nosotros mismos, nos da una mejor visión de como
se deben realizar los ensayos, para que cuando estemos en obra sepamos
el procedimiento correcto y podemos supervisar y corregir cualquier
error que puedan cometer los operarios
 Objetivos

 Obtener de manera experimental, los pesos unitarios sueltos y

compactados de las muestras de arena gruesa y piedra chancada y
encontrar sus factores de corrección, para luego hallar el real peso
unitario suelto, compactado y desarrollar un mejor diseño de
mezcla adecuada

 Calcular el peso unitario suelta y el peso unitario compactado de la

muestra teniendo un recipiente de volumen conocido

 Conocer el proceso y el análisis del resultado de ensayo del peso

unitario suelto y compactado del agregado fino y grueso
 Equipos

Balanza sensible

Bara compactadora
Recipiente cilíndrico de metal y 1/10 pie3

Pala

Balde y recipiente para el peso de agua

Calibración del recipiente

Preparación de la muestra
 Procedimiento

1) Determinación del peso unitario suelto

El recipiente se llena con una pala hasta rebosar (el material se suelta a
una altura de 5 cm).
Se deben tomar precauciones para impedir en lo posible la segregación
de las partículas.
El agregado sobrante se elimina con una regia o con la barra

2) Determinación del peso unitario compactado

Se llena la tercera parte del recipiente y se nivela la superficie con la

mano (de preferencia se escarifica la superficie para que tenga mayor
adherencia con la siguiente capa) se apasiona la masa con la barra
compactada, mediante 25 golpes distribuidos uniformemente sobre la
superficie. Se llena hasta las dos terceras partes de la medida y de nuevo
se compacta con 25 golpes como antes, luego se llena le medida hasta
rebosar y se compacta 25 veces con la barra compactadora, el agregado
se elimina usando la barra compactadora como regla
2.0 PESO UNITARIO DE LOS AGREGADOS

2.1 PESO UNITARIO DE AGREGADO FINO (NTP 400.017)

2.1.1 EQUIPO Y ACCESORIOS:

Balanza sensible al 0,1% del peso de la muestra que se va a ensayar.
Barra compactadora, recta, de acero, lisa de 16 mm (5/8”) de diámetro y aproximadamente
600 mm (24”) de largo, con un extremo redondeado con forma de punta semiesférica.
Recipiente cilíndrico de metal y 1/10 ps3 de capacidad.
Pala, badilejo y regla.

2.1.2 CALIBRACIÓN DEL RECIPIENTE:

El recipiente se calibra determinando con exactitud el peso del agua necesaria para llenarlo
a 16,7 ºC. Para cualquier unidad el factor (f) se obtiene dividiendo el peso unitario del agua
a 16,7 ºC (1 000 kg/m3) por el peso del agua a 16,7 ºC necesario para llenar el recipiente

2.1.3 PREPARACIÓN DE LA MUESTRA:

La muestra se mezcla completamente y se seca a temperatura ambiente.

2.1.4 PROCEDIMIENTO:
A) DETERMINACIÓN DEL PESO UNITARIO SUELTO:
El recipiente se llena con una pala hasta rebosar, descargando el agregado desde una
altura no mayor de 50 mm por encima de la parte superior del recipiente, sin ejercer
presión. Se deben tomar precauciones para impedir en lo posible la segregación de las
partículas. El agregado sobrante se elimina con una regla.
Se determina el peso neto del agregado en el recipiente. Luego se obtiene el peso
unitario suelto multiplicando el peso neto por el factor (f) de calibración del recipiente
calculado.
B) DETERMINACIÓN DEL PESO UNITARIO COMPACTADO:
Se llena la tercera parte del recipiente y se nivela la superficie con la mano. Se apisona
la masa con la barra compactadora, mediante 25 golpes distribuidos uniformemente sobre
la superficie. Se llena hasta las dos terceras partes de la medida y de nuevo se compacta
con 25 golpes como antes. Luego se llena la medida hasta rebosar y se compacta 25
veces con la barra compactadora, el agregado sobrante se elimina usando la barra
compactadora como regla.
Se determina el peso neto del agregado en el recipiente. Luego se obtiene el peso
unitario compactado multiplicando el peso neto por el factor (f) de calibración del
recipiente calculado.

2.2 PESO UNITARIO DE AGREGADO GRUESO (NTP 400.017)

2.2.1 EQUIPO Y ACCESORIOS:

Balanza sensible al 0,1% del peso de la muestra que se va a ensayar.
Barra compactadora, recta, de acero, lisa de 16 mm (5/8”) de diámetro y aproximadamente
600 mm (24”) de largo, con un extremo redondeado con forma de punta semiesférica.
Recipiente cilíndrico de metal cuya capacidad depende del tamaño máximo del agregado.
Pala, badilejo y regla.
2.2.2 RECIPIENTE:
Capacidad Tamaño máximo
ps3 dm3 pulg. mm
1/10 3 1/2 12,5
1/3 10 1 25,4
1/2 15 1 1/2 38,1
1 30 2 50,8

2.2.3 CALIBRACIÓN DEL RECIPIENTE:

El recipiente se calibra determinando con exactitud el peso del agua necesaria para llenarlo
a 16,7 ºC. Para cualquier unidad el factor (f) se obtiene dividiendo el peso unitario del agua
a 16,7 ºC (1 000 kg/m3) por el peso del agua a 16,7 ºC necesario para llenar el recipiente.

2.2.4 PREPARACIÓN DE LA MUESTRA:

La muestra se mezcla completamente y se seca a temperatura ambiente.

2.2.5 PROCEDIMIENTO:
A) DETERMINACIÓN DEL PESO UNITARIO SUELTO:
El recipiente se llena con una pala hasta rebosar, descargando el agregado desde una
altura no mayor de 50 mm por encima de la parte superior del recipiente, sin ejercer
presión. Se deben tomar precauciones para impedir en lo posible la segregación de las
partículas. El agregado sobrante se elimina con una regla.
Se determina el peso neto del agregado en el recipiente. Luego se obtiene el peso
unitario suelto multiplicando el peso neto por el factor (f) de calibración del recipiente
calculado.

B) DETERMINACIÓN DEL PESO UNITARIO COMPACTADO:

Se llena la tercera parte del recipiente y se nivela la superficie con la mano. Se apisona
la masa con la barra compactadora, mediante 25 golpes distribuidos uniformemente sobre
la superficie. Se llena hasta las dos terceras partes de la medida y de nuevo se compacta con
25 golpes como antes. Luego se llena la medida hasta rebosar y se compacta 25 veces con
la barra compactadora, el agregado sobrante se elimina usando la barra compactadora como
regla. Se determina el peso neto del agregado en el recipiente. Luego se obtiene el peso
unitario compactado multiplicando el peso neto por el factor (f) de calibración del
recipiente calculado.
 UNIVERSIDAD RICARDO PALMA
FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

LABORATORIO DE ENSAYO DE MATERIALES

PESO UNITARIO DEL AGREGADO FINO

Tipo de Agregado. Norma: NTP 400.017

Procedencia Fecha. 18/04/23

A.- PESO UNITARIO SUELTO

DESCRIPCIÓN SÍMBOLO CANTIDAD UNIDAD

PESO DE LA MUESTRA SUELTA + RECIPIENTE 6.2778 kg
PESO DEL RECIPIENTE 1.743 kg
PESO DE LA MUESTRA SUELTA Ws 4.5345 kg
PESO DEL AGUA + RECIPIENTE 4,5290 kg
PESO DEL AGUA Wa 2,8467 kg
FACTOR DE CALIBRACIÓN DEL RECIPIENTE f 351,28 m-3
PESO UNITARIO SUELTO PUS 1592,88 kg/ m3

f = 1000 / Wa PUS = f x Ws

B.- PESO UNITARIO COMPACTADO

DESCRIPCIÓN SÍMBOLO CANTIDAD UNIDAD

PESO DE LA MUESTRA COMPACTADA + RECIPIENTE 6,9190 kg
PESO DEL RECIPIENTE 1,7433 kg
PESO DE LA MUESTRA COMPACTADA Wc 5,1760 kg
PESO DEL AGUA + RECIPIENTE 4,5290 kg
PESO DEL AGUA Wa 2,8467 kg
FACTOR DE CALIBRACIÓN DEL RECIPIENTE f 351,28 m-3
PESO UNITARIO COMPACTADO PUC 1818,23 kg/ m3

f = 1000 / Wa PUC = f x Wc

NOTA: El factor de calibración del recipiente se determina dividiendo 1 000 kg/ m3entre
el peso del agua.
 UNIVERSIDAD RICARDO PALMA
FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

LABORATORIO DE ENSAYO DE MATERIALES

PESO UNITARIO DEL AGREGADO GRUESO

Tipo de Agregado.................................................... Norma: NTP 400.017

Procedencia ..................................................... Fecha....................................

A.- PESO UNITARIO SUELTO

DESCRIPCIÓN SÍMBOLO CANTIDAD UNIDAD

PESO DE LA MUESTRA SUELTA + RECIPIENTE 27,35 kg
PESO DEL RECIPIENTE 5,90 kg
PESO DE LA MUESTRA SUELTA Ws 21,45 kg
PESO DEL AGUA + RECIPIENTE 15,6823 kg
PESO DEL AGUA Wa 14 kg
FACTOR DE CALIBRACIÓN DEL RECIPIENTE f 71,4285 m-3
PESO UNITARIO SUELTO PUS 1532,14 kg/ m3

f = 1000 / Wa
PUS = f x Ws

B.- PESO UNITARIO COMPACTADO

DESCRIPCIÓN SÍMBOLO CANTIDAD UNIDAD

PESO DE LA MUESTRA COMPACTADA + RECIPIENTE 29,25 kg
PESO DEL RECIPIENTE 5,90 kg
PESO DE LA MUESTRA COMPACTADA Wc 23,35 kg
PESO DEL AGUA + RECIPIENTE 15,6823 kg
PESO DEL AGUA Wa 14 kg
FACTOR DE CALIBRACIÓN DEL RECIPIENTE f 71,4285 m-3
PESO UNITARIO COMPACTADO PUC 1667,85 kg/ m3

f = 1000 / Wa PUC = f x Wc

NOTA: El factor de calibración del recipiente se determina dividiendo 1 000 kg/ m3entre
el peso del agua.
IMPORTANCIA DEL LABORATORIO EN LA
CONSTRUCCION

 Debido a que el agregado sirve el 70% de la composición del concreto es

necesario hacer el peso unitario para saber que concreto diseñar en las
construcciones

 La importancia de los agregados sirve para saber que tipo de concreto diseño

 El agregado normal de diseño estructural lo usamos para edificaciones

 El concreto grueso es usado como escudo anti radiación, como para las plantas de
radioactividad

 Podemos decir que si los agregados son livianos, usadas en estructuras metálicas
que aligere la carga como en puentes, que con llevarían a una menor carga
permanente
 Conclusiones
Los resultados obtenidos fueron:

Agregado fino:

P.U.S = 1592,88

P.U.C = 1818,23

Agregado grueso:

P.U.S = 1532,14

P.U.C = 1667,85

Podemos concluir que los pesos compactados son mayores a los pesos sueltos, por que
ingresa mucho mas material al mismo recipiente puesto que el material es compactado
para uniformizar la distribución de este.

Al reducir la cantidad de vacíos, es decir, compactar, aumenta la cantidad de agregado.

Por lo tanto, aumenta el peso unitario

Los pesos unitarios sueltos y compactados nos hacen desarrollar una mejor mezcla
 RECOMENDACIONES

Para evitar errores en los pesos unitarios tanto sueltos como

compactados se recomienda pesar en una sola balanza, es mucho
mejor si esta es eléctrica para lograr mayor precisión

Muy importante es que los agregados sean de una misma cantera o

lote ya que de esa manera tendremos un diseño como mejores
resultados y teniendo en consideración que no tenga partículas
extrañas, pues si sucede esto estaría distorsionado los resueltos para
el diseño de mezcla

BIBLIOGRAFIA

 NORMA TECNIA PERUANA NPT 400.017

1999 AGREGADOS. Método de ensayo para determinar el peso unitario del

agregado
 UNIVERSIDAD RICARDO PALMA
FACULTAD DE INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

APORTES DEL LABORATORIO AL LOGRO DE RESULTADOS

El aporte del curso al logro de los Resultados del Programa (Competencias Profesionales) se indica
en la tabla siguiente:

K = clave R = relacionado Recuadro vacío = no aplica

Resultados del Programa (Competencias Profesionales)

Competencia Aporte
Diseño en Diseña obras civiles que satisfacen requerimientos y necesidades,
Ingeniería así como restricciones y limitaciones dadas.
Solución de Identifica, formula y resuelve problemas de ingeniería usando las K
Problemas técnicas, métodos y herramientas apropiadas.
Gestión de Planifica y administra proyectos de ingeniería civil con criterios
Proyectos de eficiencia y productividad.
Aplicación de las Aplica los conocimientos y habilidades en ciencias, matemáticas e
Ciencias ingeniería para resolver problemas de ingeniería civil.
Experimentación Diseña y conduce experimentos, analiza e interpreta resultados. K

Comunicación Se comunica de manera efectiva en forma oral, escrita y gráfica, al K

interactuar con diferentes tipos de audiencias.
Trabajo en Se integra y participa en forma efectiva en equipos R
Equipo multidisciplinarios de trabajo.
Aprendizaje para Reconoce la necesidad de mantener actualizados sus K
Toda la Vida conocimientos y habilidades de acuerdo con los avances de la
profesión y la tecnología.
Perspectiva Local Comprende el impacto que las soluciones de ingeniería tienen R
y Global sobre las personas y el entorno en un contexto local y global.
Valoración Toma en cuenta aspectos de preservación y mejora del ambiente
Ambiental en el desarrollo de sus actividades profesionales.
Responsabilidad Evalúa sus decisiones, acciones desde una perspectiva moral y K
Etica y asume responsabilidad por los trabajos y proyectos realizados.
Profesional
