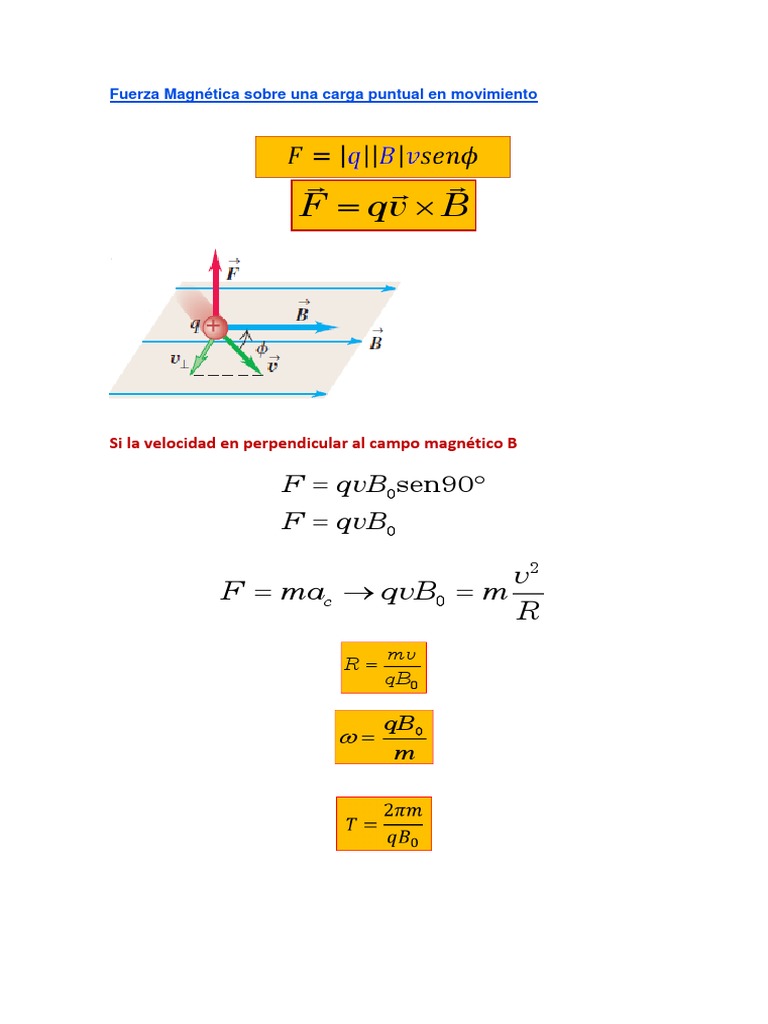

Fuerza Magnética sobre una carga puntual en movimiento

F  qv  B

Si la velocidad en perpendicular al campo magnético B

F  qvB0sen90
F  qvB0

v2
F  mac  qvB0  m
R
mv
R
qB0

qB0

m
Fuerza Magnética sobre un alambre de corriente:

Resumen de producto cruz unitarios:

Fuerza de Lorentz:

Si una carga eléctrica q se mueve en una región del espacio en la que coexisten
un campo eléctrico de intensidad E y un campo magnético B, actuarán sobre la
carga:
La fuerza eléctrica: q*E

La fuerza magnética : q*(vxB)

la fuerza total sobre la carga será la suma de ambas y se llama fuerza de

Lorentz:

Aplicación:

Cualquier partícula que entre por la rendija A se verá sometida por una fuerza
eléctrica y una fuerza magnética :

Fe = |q|⋅E
 Fm = |q|⋅v⋅B
Para que cualquiera de ellas pueda salir por la rendija B debe seguir una
trayectoria recta, lo que implica que la fuerza neta que actúe sobre la partícula
debe ser nula, o lo que es lo mismo que:

Fe = Fm
|q|⋅E = |q|⋅v⋅B ⇒ v = E/B
Esto implica que fijando unos valores de E y B podemos determinar una cierta
velocidad y aquellas partículas que la posean atravesarán en línea recta el
dispositivo saliendo por la rendija B, el resto sufrirán desviaciones en el sentido
de la fuerza eléctrica o la magnética. Observa que la velocidad es
independiente de la masa.

Para energías usar: 1ev <> 1.602*10-19 J

Algunas direcciones de campo eléctrico y campo

magnético con su respectiva fuerza
Orientación y puntos cardinales:

Ley de Biot y Savart y aplicaciones de Ampere:

La magnitud del campo magnético de ሬBԦ es:

𝜇𝑜 𝐼ℓ𝑠𝑒𝑛𝜃
𝐵=
4𝜋𝑟 2

1.- Campo magnético creado por un alambre muy largo y recto

que transporta corriente:

𝜇0 𝑖
𝐵=
2𝜋𝑟
2.- Campo magnético creado por una corriente eléctrica
que circula por una espira:

A) en el centro de la espira

𝜇0 𝐼
𝐵=
2𝑅

 B es el valor del campo magnético en el centro de la espira. Su unidad en el

S.I. es el Tesla (T).
 μ0 es la permeabilidad magnética del vacío
𝑻. 𝒎
𝝁𝟎 = 𝟒𝝅 × 𝟏𝟎−𝟕
𝑨
 I es la intensidad de corriente que circula por la espira. Su unidad en el S.I. es
el Amperio (A).
 R es el radio de la espira. Su unidad en el S.I. es el metro (m).


B) A una distancia del centro sobre el eje de la espira

Suponiendo que la espira está en el plano YZ la dirección del campo es a

lo largo del eje X.
2.- Campo Magnético de un toroide:

Regla de la mano derecha

Para un alambre recto y

para la espira o bobina.
Campo magnético al interior de un solenoide:
 NI
B
L

Flujo magnético y Ley de Faraday

Espira giratoria :

Para una sola espira el flujo es:

𝛷 = BA cos(𝜔𝑡)
𝝎 = 𝟐𝝅𝒇

donde:

𝜔 es frecuencia angular de oscilación (rad/s) 𝑓: frecuecia en HZ

Inductancia Mutua:

𝑑𝐼2
𝜀1 = −𝑀
𝑑𝑡
𝑑𝐼1
𝜀2 = −𝑀
𝑑𝑡
M: inductancia mutua unidad : [H] Henrios

Autoinductancia o Inductancia

L: inductancia unidad : [H] Henrios

𝑽𝒂𝒃 = 𝑳 ∗ 𝒅𝒊 /𝒅𝒕
Energía magnética en el inductor

1 2
𝑈 = 𝐿𝐼
2

I : intensidad de corriente amplitud de corriente.
