Curso/ Ingeniería Facultad Ingeniería Asunto Examen

Clase Sismorresistente / 3494 Parcial

Docente Dr. Genner Villarreal Carrera Ingeniería Civil Fila Única
Castro
Unidad III, IV Tema Todos Tipo Evaluación

SEMESTRE: 2023-1

Apellidos y Nombres: ................................................................................................................Nota:

Fecha de entrega: 08/05/2023 Fecha actual: 17/04/2023

Indicaciones:
1. Responder todas las preguntas en el archivo en Word colgado en el Aula Virtual, de acuerdo a las indicaciones.
2. Enviar el Examen resuelto en formato PDF el lunes 08/05/2023 a las 2:30pm al correo institucional del profesor
genner.villarreal@upn.pe
3. Exponer y sustentar sus respuestas en horario de clase asignado para el Examen Parcial.
4. Se calificará calidad de resultados, orden y limpieza.

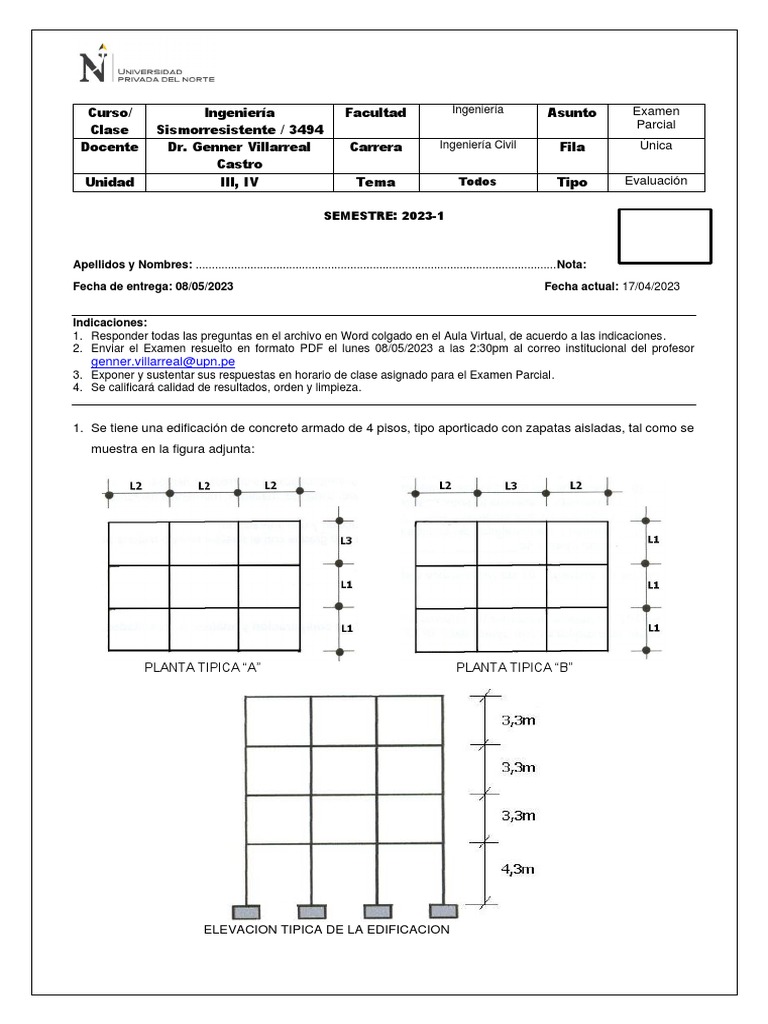

1. Se tiene una edificación de concreto armado de 4 pisos, tipo aporticado con zapatas aisladas, tal como se
muestra en la figura adjunta:

PLANTA TIPICA “A” PLANTA TIPICA “B”

ELEVACION TIPICA DE LA EDIFICACION

 ESPECIFICACIONES:

f C' = 210 kg / cm 2 , f y = 4200kg / cm2 (E060)

UBICACIÓN: Lugar de nacimiento

DIMENSIONES EN PLANTA:
L1: Número de letras del primer apellido, máximo 7 (en metros)
L2: Número de letras del segundo apellido, máximo 7 (en metros)
L3: Número de letras del primer nombre, máximo 7 (en metros)

DIAFRAGMA HORIZONTAL: Losa aligerada unidireccional

USO: Según primera letra del primer apellido

A – CH : vivienda, planta “A”
D – G : colegio, planta “B”
H – K : hospital, planta “A”
L – N : hotel, planta “B”
Ñ – Q : centro penitenciario, planta “A”
R – U : oficina, planta “B”
V – Z : tienda comercial, planta “A”

TIPO DE SUELO: Según primera letra del segundo apellido

A – M : suelo rígido
N – Z : suelo intermedio

SE PIDE:

a) Efectuar un predimensionamiento sencillo de vigas, columnas, losas y zapatas aisladas, controlando

el peralte de la zapata a través de la verificación por punzonamiento. (4 puntos)
b) Realizar el Metrado de cargas por sismo, calculando los pesos sísmicos por piso y de todo el
edificio. (4 puntos)
c) Realizar el análisis sísmico estático por la Norma E030-2018 (4 puntos)
d) Realizar el análisis sísmico estático incluyendo aportes de Normas Internacionales (4 puntos)
e) Realizar el análisis comparativo y discusión de resultados (4 puntos)
