INGENIERÍA SÍSMICA

CONTROL 4
Ciclo 2021-01

Profesor : Ph.D. Genner Villarreal Castro

Tema : Predimensionamiento y metrado de cargas
______________________________________________________________________________

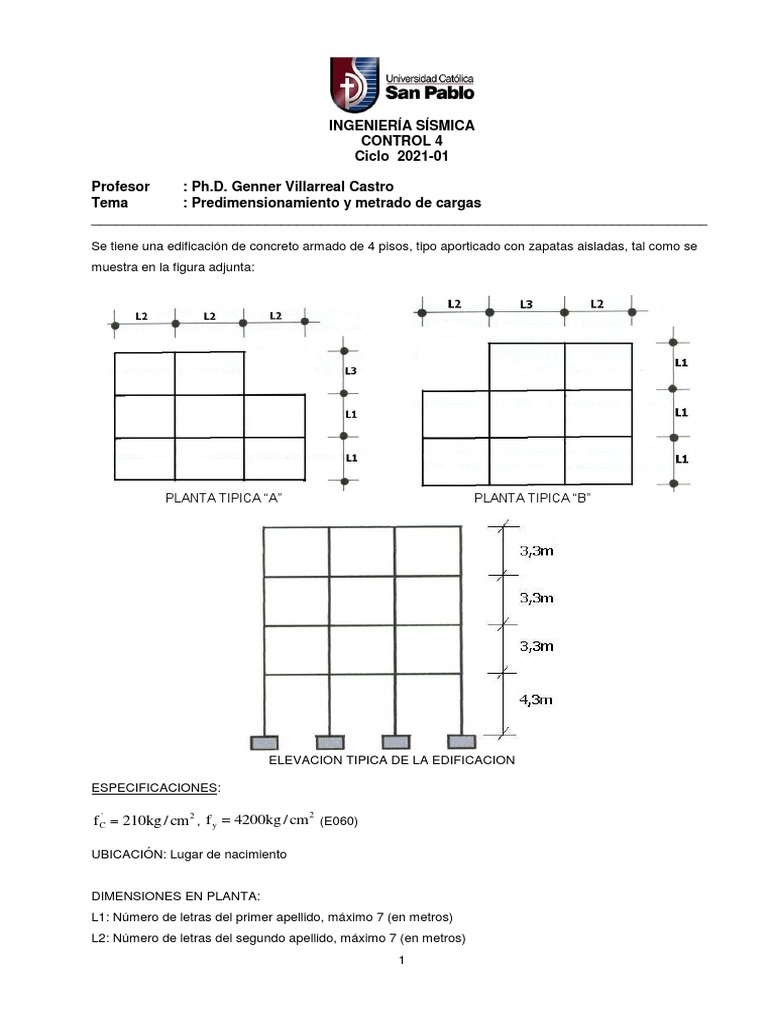

Se tiene una edificación de concreto armado de 4 pisos, tipo aporticado con zapatas aisladas, tal como se
muestra en la figura adjunta:

PLANTA TIPICA “A” PLANTA TIPICA “B”

ELEVACION TIPICA DE LA EDIFICACION

ESPECIFICACIONES:

f C'  210kg / cm 2 , f y  4200kg / cm 2 (E060)

UBICACIÓN: Lugar de nacimiento

DIMENSIONES EN PLANTA:
L1: Número de letras del primer apellido, máximo 7 (en metros)
L2: Número de letras del segundo apellido, máximo 7 (en metros)
1
L3: Número de letras del primer nombre, máximo 7 (en metros)

DIAFRAGMA HORIZONTAL: Losa aligerada unidireccional

USO: Según primera letra del primer apellido

A – CH : vivienda, planta “A”
D–G : colegio, planta “B”
H–K : hospital, planta “A”
L–N : hotel, planta “B”
Ñ–Q : centro penitenciario, planta “A”
R–U : oficina, planta “B”
V–Z : tienda comercial, planta “A”

TIPO DE SUELO: Según primera letra del segundo apellido

A–M : suelo rígido
N–Z : suelo intermedio

SE PIDE:

a) Efectuar un predimensionamiento sencillo de vigas, columnas, losas y zapatas aisladas, controlando

el peralte de la zapata a través de la verificación por punzonamiento.
b) Realizar el Metrado de cargas por sismo, calculando los pesos sísmicos por piso y de todo el
edificio.

Arequipa, 16 de abril de 2021
