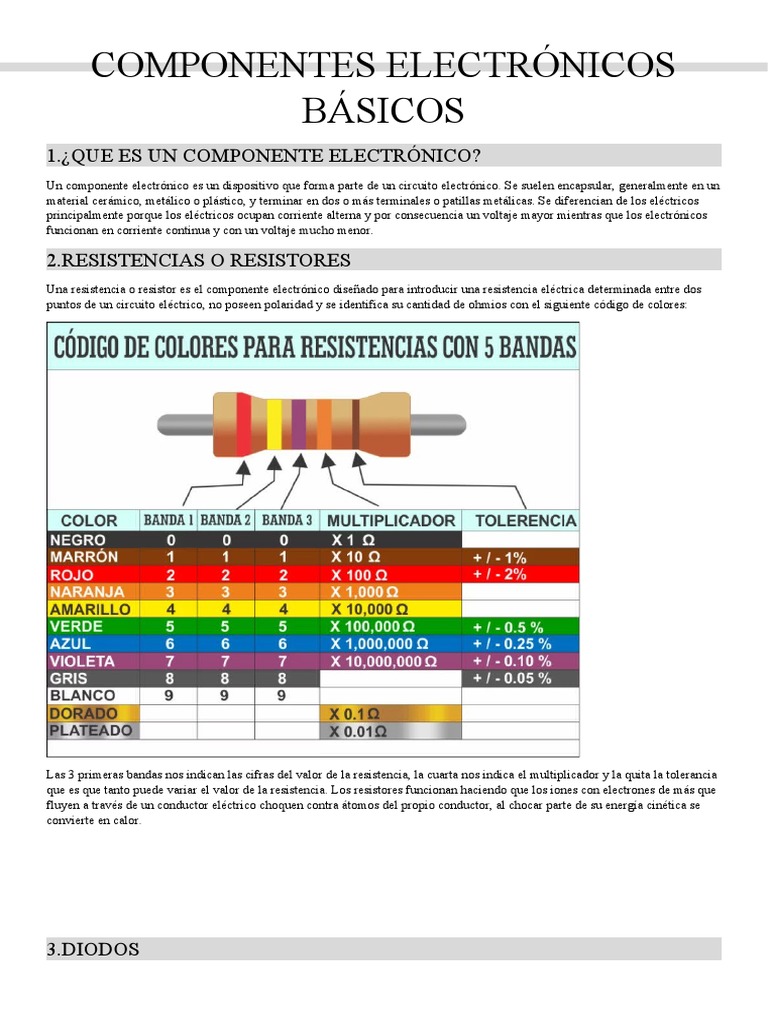

COMPONENTES ELECTRÓNICOS

BÁSICOS
1.¿QUE ES UN COMPONENTE ELECTRÓNICO?
Un componente electrónico es un dispositivo que forma parte de un circuito electrónico. Se suelen encapsular, generalmente en un
material cerámico, metálico o plástico, y terminar en dos o más terminales o patillas metálicas. Se diferencian de los eléctricos
principalmente porque los eléctricos ocupan corriente alterna y por consecuencia un voltaje mayor mientras que los electrónicos
funcionan en corriente continua y con un voltaje mucho menor.

2.RESISTENCIAS O RESISTORES
Una resistencia o resistor es el componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos
puntos de un circuito eléctrico, no poseen polaridad y se identifica su cantidad de ohmios con el siguiente código de colores:

Las 3 primeras bandas nos indican las cifras del valor de la resistencia, la cuarta nos indica el multiplicador y la quita la tolerancia
que es que tanto puede variar el valor de la resistencia. Los resistores funcionan haciendo que los iones con electrones de más que
fluyen a través de un conductor eléctrico choquen contra átomos del propio conductor, al chocar parte de su energía cinética se
convierte en calor.

3.DIODOS
Un diodo es un componente electrónico semiconductor ya que solo permite el paso de la corriente en un solo sentido. Un diodo
permite el paso de la corriente cuando está en polarización directa y ejerce una resistencia muy baja al contrario de cuando está en
polarización inversa y ejerce una alta resistencia para evitar el paso de la corriente, además de esto el diodo en polarización directa
posee una caída de voltaje que ronda los voltios. Existen diversos tipos de diodos los más comunes son:

1. Diodo Emisor de Luz: también conocido como diodo LED, light emisor diode, al estar conectado en polarización
directa emite una luz además de la caída de voltaje de todo diodo, a su terminal positiva se le conoce como ánodo y al
negativo como cátodo. En los diodos led la terminal más larga siempre será la positiva, se utilizan en la mayoría de los
sistemas de iluminación modernos.

2. Diodo Gunn: se emplean en electrónica de alta frecuencia y se caracterizan por, en determinadas condiciones, presentar
una resistencia negativa. Los diodos Gunn se utilizan en la construcción de osciladores de microondas. En función de los
materiales empleados, se pueden conseguir frecuencias de oscilación por encima de 10GHz, siendo posible alcanzar
hasta 3THz con diodos de nitruro de galio.

3. Diodo Varicap o Varactor: están construidos de forma que en polarización inversa se comportan como un condensador
variable con una capacidad que depende de la tensión aplicada. Se utilizan en circuitos sintonizados donde los cambios
de capacidad son imprescindibles.

4. Diodo láser: similares a los LED, este tipo de diodos es la forma más habitual de generar un láser. Se aplican en
múltiples campos como: comunicaciones de fibra óptica, punteros, impresoras o lectores de códigos de barras, etc.
5. Diodo Zener: está diseñado para trabajar con polarización inversa. En lugar de cortar el flujo de corriente como el diodo
convencional, al alcanzar cierta tensión empieza a conducir en la dirección inversa. Se suele llamar tensión Zener al
punto en el que se estabiliza esta tensión. Este tipo de diodo semiconductor es una pieza fundamental de los reguladores
de tensión constante.

6. Diodo Schottky: recibe su nombre del físico alemán Walter H. Schottky. Su principal característica es que puede pasar
del estado de corte al de conducción muy rápido. Se utiliza en circuitos integrados donde se necesitan altas velocidades
de conmutación.

7. Diodo Shockley: se diferencia de los anteriores en que contiene cuatro capas alternas de semiconductores en lugar de
dos. Se utilizan en aplicaciones digitales como contadores y circuitos temporizadores.
 8. Diodo Rectificador: es un dispositivo semiconductor que se utiliza para convertir la corriente alterna en corriente
continua.

9. Fotodiodo: es un semiconductor construido con una unión PN, sensible a la incidencia de la luz visible o infrarroja. Para
que su funcionamiento sea correcto se polariza inversamente, con lo que se producirá una cierta circulación de corriente
cuando sea excitado por la luz.

Como hemos visto, en función del tipo de diodo las aplicaciones son muy variadas, utilizándose en iluminación, demoduladores
de radio, protectores de sobretensión o puertas lógicas, dispositivos electrónicos esenciales en la construcción de microchips, pero
una de las más comunes es en las fuentes de alimentación donde actúan como rectificadores de onda, mediante los puentes
rectificadores de onda. Entre los puentes rectificadores más comunes se encuentran el de media onda y el de onda completa. Un
rectificador de media onda elimina la parte negativa de la corriente alterna mientras un rectificador de onda completa convierte la
parte negativa de la corriente en positiva. Una configuración muy habitual es la que emplea cuatro diodos y que se conoce como
puente Graetz o puente rectificador de doble onda. Los puentes de diodos de este tipo son muy comunes, por ejemplo, en fuentes
de alimentación DC, Direct Current.

4.CAPACITORES O CONDENSADORES
Un capacitor es un dispositivo que almacena energía dentro de un campo eléctrico. Esto se logra al tener dos conductores
eléctricos cargados opuestamente, separados por materiales dieléctricos, pueden ser electrolíticos o de cerámica. Las aplicaciones
más comunes de los capacitores son:
1. Filtros de señal: los capacitores se utilizan en filtros de señal para eliminar frecuencias no deseadas y permitir que las
frecuencias deseadas pasen.
 2. Circuitos de temporización: los capacitores se utilizan en circuitos de temporización para controlar el tiempo que tarda
una señal en pasar de un punto a otro en el circuito.
3. Arranque de motores eléctricos: los capacitores se utilizan en el arranque de motores eléctricos para proporcionar un
impulso inicial de energía para superar la inercia del motor.
4. Fuentes de alimentación: los capacitores se utilizan en fuentes de alimentación para suavizar la salida de voltaje y
reducir el ruido eléctrico.
5. Circuitos de oscilación: los capacitores se utilizan en circuitos de oscilación para almacenar y liberar energía eléctrica a
una frecuencia determinada.
6. Acoplamiento de señales: los capacitores se utilizan en circuitos de acoplamiento de señales para permitir que las
señales de audio y video pasen de una sección del circuito a otra.
7. Protección contra sobretensiones: los capacitores se utilizan en circuitos de protección contra sobretensiones para
absorber y disipar la energía eléctrica excesiva que puede dañar los componentes del circuito.
8. Iluminación: los capacitores se utilizan en la iluminación LED para mejorar la eficacia energética y prolongar la vida
útil de las luces.

5.TRANSISTORES
El transistor es un dispositivo electrónico semiconductor que permite el paso de una señal en respuesta a otra. Los transistores son
componentes electrónicos que se utilizan en una amplia variedad de aplicaciones, ya que pueden actuar como interruptores y
amplificadores de señales eléctricas, algunas de sus aplicaciones más comunes son:
1. Amplificación de señales: los transistores se utilizan comúnmente en amplificadores de señales, donde pueden aumentar
la potencia de una señal eléctrica.
2. Conmutación: los transistores se utilizan en circuitos de conmutación, donde se utilizan para controlar la conexión y
desconexión de otros componentes electrónicos.
3. Regulación de voltaje: los transistores también se utilizan en circuitos reguladores de voltaje, donde se utilizan para
controlar el flujo de corriente eléctrica y mantener un voltaje constante.
4. Osciladores: los transistores también se utilizan en circuitos osciladores, donde se utilizan para generar señales eléctricas
oscilantes.
5. Lógica digital: los transistores se utilizan en circuitos de lógica digital, donde se utilizan para realizar operaciones
lógicas como AND, OR y NOT.
6. Memoria: los transistores se utilizan en la memoria de los ordenadores, donde se utilizan para almacenar y recuperar
datos.
7. Radiofrecuencia: los transistores se utilizan en circuitos de radiofrecuencia, donde se utilizan para amplificar y modular
señales de radio.

6.LOS CIRCUITOS INTEGRADOS

Los circuitos integrados, CI o IC por sus siglas en inglés, son componentes electrónicos que contienen múltiples dispositivos
semiconductores, tales como transistores, diodos y resistencias, entre otros, en un solo chip de silicio. Estos chips están diseñados
para realizar una variedad de funciones electrónicas, desde amplificadores y osciladores hasta microprocesadores y memorias.
Los circuitos integrados se utilizan en una amplia gama de dispositivos electrónicos, desde teléfonos móviles y ordenadores hasta
sistemas de control industrial y electrónica de consumo. Hay dos tipos principales de circuitos integrados:
1. Circuitos Integrados Digitales: se utilizan en la lógica binaria y realizan operaciones aritméticas y lógicas.
2. Circuitos Integrados Analógicos: se utilizan para procesar señales continuas y realizar operaciones matemáticas
complejas.
Los circuitos integrados se fabrican en una amplia variedad de tamaños y diseños, desde pequeños chips que contienen solo unos
pocos dispositivos hasta chips complejos con millones de dispositivos en su interior. La fabricación de circuitos integrados es un
proceso altamente especializado y requiere equipos y técnicas de fabricación de alta precisión.

7.FUSIBLES
Los fusibles electrónicos son dispositivos de protección eléctrica diseñados para interrumpir la corriente eléctrica cuando ésta
sobrepasa un nivel seguro para el circuito o el dispositivo que protege. Estos fusibles están formados por un filamento conductor
que se rompe cuando la corriente eléctrica que lo atraviesa alcanza un valor crítico. La rotura del filamento evita que la corriente
eléctrica siga fluyendo, protegiendo así el circuito o el dispositivo. Los fusibles electrónicos se utilizan en una amplia variedad de
aplicaciones, desde los circuitos eléctricos de los automóviles hasta los sistemas de energía renovable, pasando por los equipos de
telecomunicaciones y los dispositivos electrónicos de consumo. Es importante elegir el fusible adecuado para cada aplicación, ya
que diferentes dispositivos y circuitos tienen requerimientos de protección diferentes.

8.POTENCIÓMETROS
Un potenciómetro es un dispositivo electrónico que se utiliza para controlar la cantidad de corriente que fluye a través de un
circuito. Consiste en una resistencia variable y tres terminales, dos de los cuales están conectados a los extremos de la resistencia
y el tercero está conectado a un cursor que se puede mover a lo largo de la resistencia para cambiar la resistencia efectiva del
circuito. Los potenciómetros se utilizan comúnmente en circuitos de control de volumen, control de brillo de pantallas, ajuste de
frecuencia, y en cualquier otro lugar donde sea necesario controlar la corriente eléctrica en un circuito. Además, los
potenciómetros pueden ser lineales o logarítmicos, dependiendo de cómo varía la resistencia con el movimiento del cursor. Los
potenciómetros lineales tienen una variación constante de resistencia mientras que los potenciómetros logarítmicos tienen una
variación exponencial de resistencia.
9.RELEVADORES O RELÉS
Un relevador o relé es un elemento electromagnético que se puede comportar como un pulsador que se acciona de forma eléctrica.
Su principal función es abrir y cerrar entradas y salidas por mediación de una bobina y un electroimán. Existen diversos tipos de
relevadores cada uno diseñado para una función específica, los más comunes son:

1. Relé de uso general: este tipo de relevador es utilizado para una variedad de aplicaciones, y es comúnmente utilizado en
aplicaciones industriales y automotrices.
2. Relé de estado sólido: este tipo de relevador utiliza componentes electrónicos en lugar de componentes mecánicos, lo
que los hace más confiables y duraderos. Son comúnmente utilizados en aplicaciones de alta frecuencia.
3. Relé de seguridad: estos relevadores se utilizan para garantizar que un sistema no opere en condiciones peligrosas. Por
ejemplo, se pueden utilizar para interrumpir el suministro de energía a una máquina si se detecta un fallo en el sistema.
4. Relé de tiempo: este tipo de relevador se utiliza para controlar el tiempo de encendido o apagado de un dispositivo. Se
utilizan comúnmente en sistemas de iluminación y calefacción.
5. Relé de sobreintensidad: estos relevadores se utilizan para proteger los circuitos eléctricos de daños causados por
corrientes excesivas. Se utilizan comúnmente en sistemas de protección de motores y transformadores.
6. Relé de secuencia de fase: este tipo de relevador se utiliza para detectar y proteger contra condiciones de secuencia de
fase incorrecta en un sistema eléctrico trifásico.

10.INDUCTORES O BOBINAS
Los inductores o bobinas son componentes electrónicos que están diseñados para almacenar energía en un campo magnético.
Consisten en un conductor enrollado en una forma cilíndrica, con un núcleo ferromagnético si se desea aumentar la inductancia.
Cuando se aplica una corriente eléctrica a través de una bobina, se crea un campo magnético alrededor de ella. Este campo
magnético se opone a cualquier cambio en la corriente que lo creó, y esto da lugar a una propiedad fundamental de los inductores
conocida como inductancia, la inductancia es una medida de la cantidad de energía que se puede almacenar en un inductor. Los
inductores se utilizan en una amplia variedad de aplicaciones, incluyendo filtros, transformadores, osciladores, circuitos
resonantes y dispositivos de alimentación de energía. También son una parte esencial de muchos dispositivos eléctricos y
electrónicos, desde los simples como las luces fluorescentes hasta los complejos como los ordenadores y los teléfonos móviles. La
elección del inductor adecuado para una aplicación particular depende de varios factores, incluyendo la frecuencia de operación,
la corriente máxima y la tolerancia de la inductancia. Existen diversos tipos que se pueden clasificar en 4 grupos, veremos los más
comunes:

1. Según su forma:
 Bobinas cilíndricas: son las más comunes y suelen tener un núcleo de aire o de algún material magnético.
 Bobinas toroidales: tienen forma de donut y suelen tener un núcleo magnético que permite aumentar la
inductancia.
 2. Según su núcleo:
 Bobinas con núcleo de aire: no tienen ningún tipo de material dentro de la bobina, por lo que su inductancia es
baja.
 Bobinas con núcleo magnético: pueden tener diferentes tipos de materiales magnéticos como hierro, ferrita o
polvo de hierro, lo que les permite tener una inductancia mayor.
3. Según su aplicación:
 Bobinas de potencia: se utilizan en circuitos de alta corriente y potencia, como transformadores, convertidores
DC-DC y filtros de señal.
 Bobinas de señal: se utilizan en circuitos de baja corriente y frecuencia, como osciladores y filtros de
radiofrecuencia.
4. Según su construcción:
 Bobinas enrolladas: se construyen enrollando un hilo conductor sobre un núcleo.
 Bobinas moldeadas: se construyen moldeando el hilo conductor en una forma específica mediante un proceso
de inyección de plástico o resina.

11.BOCINAS O ALTAVOCES
Los altavoces electrónicos son dispositivos que convierten una señal eléctrica en una señal acústica audible. Se utilizan
comúnmente en sistemas de audio para reproducir sonido, ya sea en estéreo o en sistemas de sonido envolvente. Existen diferentes
tipos de altavoces electrónicos, desde los pequeños altavoces de ordenador hasta los altavoces de alta fidelidad utilizados en
sistemas de audio de alta gama. También existen altavoces inalámbricos que se conectan a través de tecnologías como Bluetooth o
Wi-Fi, lo que permite la reproducción de sonido desde dispositivos móviles y otros equipos de audio. La calidad de los altavoces
electrónicos está determinada por varios factores, como el tamaño del altavoz, la calidad del material utilizado en su construcción,
la potencia del amplificador utilizado para impulsar la señal eléctrica y la acústica de la sala donde se utilizan. En general, los
altavoces de alta calidad suelen tener un mejor rendimiento y una reproducción más precisa del sonido que los modelos más
económicos.

12.MICRÓFONOS
Un micrófono es un transductor, en otras palabras, un dispositivo capaz de transformar o convertir energía. Detecta energía
acústica y la transforma en energía eléctrica equivalente.
13.FINALES DE CARRERA
Los finales de carrera electrónicos, también conocidos como interruptores de límite electrónicos, son dispositivos utilizados en la
automatización industrial para detectar la posición final de un objeto o máquina, los finales de carrera electrónicos utilizan
sensores electrónicos, como fotodiodos, sensores de proximidad, interruptores de láminas, entre otros. Estos sensores detectan el
objeto o la máquina y envían una señal eléctrica al controlador de la máquina. Entre las aplicaciones más comunes de los finales
de carrera electrónicos se incluyen el control de la posición de la máquina en líneas de producción, la limitación de movimientos
en robots industriales, el control de puertas automáticas, entre otros.

14.VISUALIZADOR O DISPLAY
Se llama visualizador o display en inglés a un dispositivo de ciertos aparatos electrónicos que permite mostrar información al
usuario de manera visual o táctil. Un visualizador de una señal de vídeo se llama más comúnmente pantalla, los dos ejemplos más
comunes son el televisor y el monitor de computadora.

15.INTERRUPTORES DIP
Los interruptores DIP, Dual In-line Package, son dispositivos electrónicos que permiten seleccionar entre varias opciones de
configuración en un circuito. Estos interruptores se presentan en forma de pequeñas cajas rectangulares con pines en ambos lados
que se conectan a una placa de circuito impreso. Cada interruptor DIP tiene una serie de interruptores mecánicos internos que
pueden ser activados o desactivados mediante una palanca o un interruptor deslizante en la parte superior de la caja. Cada
interruptor representa un bit de información, lo que significa que un interruptor DIP de ocho pines puede representar ocho
opciones de configuración diferentes. Los interruptores DIP electrónicos se utilizan comúnmente en dispositivos electrónicos,
como computadoras, routers y otros equipos de red. Estos interruptores son útiles porque proporcionan una forma rápida y fácil de
configurar un circuito sin necesidad de un software especializado o una programación compleja.

Además, los interruptores DIP son resistentes y duraderos, lo que los hace ideales para entornos de trabajo difíciles.

16.PANTALLA LCD
Una pantalla LCD,Liquid Crystal Display, es un tipo de pantalla electrónica que utiliza cristales líquidos para producir imágenes.
Los cristales líquidos se encuentran entre dos capas de material conductor y cuando se aplica una corriente eléctrica a través de
ellos, los cristales se alinean y permiten que la luz pase a través de ciertas áreas y se bloquee en otras, creando así la imagen en la
pantalla. Las pantallas LCD se utilizan en una amplia variedad de dispositivos electrónicos, desde televisores y monitores de
computadora hasta relojes y teléfonos móviles. Son populares debido a su bajo consumo de energía, su delgadez y su capacidad
para mostrar imágenes de alta calidad. Además, las pantallas LCD tienen algunas desventajas, como los ángulos de visión
limitados y la incapacidad de mostrar verdaderos negros. Sin embargo, han evolucionado mucho a lo largo de los años y hoy en
día existen pantallas LCD de alta calidad que son capaces de producir imágenes brillantes y detalladas con ángulos de visión
amplios y negros profundos.

17.PANTALLA LED
Una pantalla LED es un tipo de pantalla electrónica que utiliza diodos emisores de luz para mostrar imágenes, videos y otros tipos
de información. Los diodos emisores de luz son pequeñas luces que se encienden cuando la corriente eléctrica pasa a través de
ellos, lo que hace que sean una opción popular para la iluminación y las pantallas. Las pantallas LED pueden encontrarse en una
variedad de dispositivos electrónicos, desde televisores y computadoras hasta teléfonos móviles y paneles publicitarios exteriores.
Algunas ventajas de las pantallas LED incluyen su bajo consumo de energía, su larga vida útil, su brillo y su capacidad para
mostrar colores vibrantes. En general, las pantallas LED se consideran una tecnología de pantalla superior a las pantallas LCD ya
que son más delgadas, más livianas y tienen un mejor contraste y ángulo de visión.
18.MOTOR DC
Los motores DC electrónicos son motores eléctricos que funcionan con corriente continua y son controlados electrónicamente.
Estos motores utilizan un conjunto de imanes permanentes y un conjunto de bobinas de alambre para crear un campo magnético
que gira el rotor del motor. La electrónica en estos motores se utiliza para controlar la velocidad y la dirección del motor. Los
motores DC electrónicos son comunes en aplicaciones que requieren un control preciso de la velocidad, como en maquinaria
industrial, robots, herramientas eléctricas y juguetes controlados por radio. Poseen la característica de que si se cambia su
polaridad giran en sentido opuesto. Hay dos tipos principales de motores DC electrónicos: motores sin escobillas, brushless en
inglés, y motores con escobillas, brushed en inglés. Los motores sin escobillas son más eficientes y duraderos que los motores con
escobillas, pero también son más caros. Los motores con escobillas son menos costosos, pero tienen una vida útil más corta y
requieren mantenimiento regular. En general, los motores DC electrónicos son una opción popular en muchas aplicaciones debido
a su alta eficiencia, bajo ruido y su capacidad para controlar la velocidad y la dirección con precisión.

19.SERVOMOTOR
Un servomotor electrónico es un tipo de motor eléctrico que utiliza la retroalimentación de posición para controlar la velocidad y
la posición. Estos motores son muy precisos y se utilizan en una amplia gama de aplicaciones, como robots, maquinaria CNC,
aviones, automóviles y muchos otros sistemas de control de movimiento. El servomotor electrónico funciona mediante la
recepción de una señal de control de un controlador o microcontrolador que indica la posición deseada del motor. La señal de
control se compara con la posición real del motor, que se mide mediante un sensor de retroalimentación, como un encoder. Si hay
una diferencia entre la posición deseada y la posición real, el controlador ajusta la señal de control para corregir la posición del
motor. Esto se repite continuamente para mantener la posición del motor en línea con la posición deseada. Los servomotores
electrónicos son muy precisos y pueden ser controlados con gran exactitud. También son muy eficientes y pueden proporcionar un
alto par motor en un tamaño relativamente pequeño. Estas características los hacen ideales para aplicaciones que requieren un
control de movimiento preciso y repetible, como en robots industriales, máquinas de corte por láser y sistemas de automatización
de fábricas.
20.FOTORRESISTENCIA
Una fotorresistencia es un componente electrónico que cambia su resistencia eléctrica en respuesta a la intensidad de la luz
incidente. También se conoce como célula fotoeléctrica o LDR, Light Dependent Resistor. Las fotorresistencias se utilizan en una
amplia variedad de aplicaciones que requieren la medición o control de la luz, como en cámaras fotográficas, sensores de luz para
controlar la iluminación en una habitación, sistemas de seguridad, entre otros. Las fotorresistencias funcionan mediante el uso de
materiales semiconductores, que tienen una resistencia eléctrica que varía en función de la cantidad de luz que incide sobre ellos.
Al aumentar la intensidad de la luz incidente, la resistencia de la fotorresistencia disminuye, permitiendo que fluya más corriente
eléctrica a través de ella. La respuesta de una fotorresistencia a la luz puede variar según la longitud de onda de la luz. Por
ejemplo, algunas fotorresistencias son más sensibles a la luz infrarroja que a la luz visible, y viceversa.

21.TERMISTOR
Un termistor es un elemento de detección de temperatura compuesto por material semiconductor sinterizado que presenta un gran
cambio en la resistencia en proporción a un cambio pequeño en la temperatura.

22.PROTOBOARD
Una Protoboard o placa de pruebas es una herramienta simple que se usa en proyectos de robótica y electrónica que permite
conectar fácilmente componentes electrónicos entre sí, sin necesidad de realizar una soldadura. Se divide en filas y columnas,
además de los buses de alimentación en la parte superior e inferior, el canal central y las pistas. La pista superior se alimenta del
bus de alimentación superior mientras que la inferior del bus inferior, para mantener alimentada toda la placa habrá que unir el bus
superior con el inferior. Para las conexiones es importante saber que estas van por columnas por lo cual cada terminal de un
componente electrónico debe encontrarse en una columna diferente a excepción de que pase por encima del canal central. Existen
diversos tamaños de Protoboard que se clasifican por su cantidad de puntos, cada una se usara dependiendo del tipo de circuito
que queramos construir.

23.FUENTE PARA PROTOBOARD

La fuente para Protoboard es un módulo que permite alimentar Protoboards de 400 y 830 puntos, puede suministrar una
alimentación de 5 o 3.3V, es compatible con las Protoboards que tengan rieles o líneas de VCC-GND, es ideal para proyectos o
prototipos en donde se requiera una fuente regulada.

24.BATERIAS Y PILAS
La pila es un dispositivo que utiliza energía química y produce energía eléctrica y no pierde energía con el paso del tiempo si no
está en uso mientras la batería también convierte energía química en energía eléctrica y si necesita de recargas continuas para no
perder su carga aún si no está en uso.
25.INTERRUPTORES
Bloquean el paso de la corriente cuando están abiertos y lo permiten cuando están cerrados. Se les conoce como interruptores
SPST por sus siglas en inglés que indica que tienen una vía.

26.CONMUTADORES
Conmutan o varían entre varias vías o caminos de un circuito eléctrico, existen diversos tipos dependiendo de la cantidad de vías
que poseen. Los de dos vías y un camino se llaman SDPT por sus siglas en inglés, los conmutadores dobles se les conoce como
DPDT que indica dos polos y dos vías o caminos.

27.PULSADORES
Se accionan al ser pulsados o al dejar de serlos también son interruptores del tipo SPST por sus siglas en inglés que indica que
tienen una vía, existen dos tipos:

1. N.O, normally open: se encuentran abiertos, se accionan al ser pulsados, al cerrarse.

2. N.C, normally close: se encuentran cerrados, se desactivan al ser pulsados, al abrirse.
28.SENSORES ELECTRÓNICOS
Los sensores electrónicos son dispositivos que convierten una magnitud física en una señal eléctrica que se puede medir y
procesar. Estos sensores son ampliamente utilizados en una variedad de aplicaciones, desde la industria automotriz hasta la
biotecnología y la robótica. Existen muchos tipos de sensores electrónicos, y cada uno se especializa en medir una magnitud física
específica. Algunos ejemplos comunes de sensores electrónicos incluyen sensores de temperatura, luz, presión, fuerza, sonido, etc.

29.PLACAS DE DESARROLLO PROGRAMABLE

Las placas de programación o de desarrollo son dispositivos que cuentan con un microcontrolador o microchip programable que
puede ejecutar diferentes instrucciones y, por lo tanto, son adecuadas para crear todo tipo de dispositivos inteligentes, incluidos
robots algunas de estas placas pueden ser el Arduino Uno, microbit, etc.
30.TRANSDUCTORES
Los transductores son dispositivos claves en los sistemas de automatización y de control, pues son los que permiten detectar,
registrar y transformar diferentes tipos de magnitudes físicas en señales eléctricas. En su forma más básica, un transductor es un
dispositivo que convierte un tipo de energía en otra. Existen dos tipos de transductores:

1. Los sensores: detectan formas de energía como pueden ser luz o fuerza y las convierten en una salida de información
digital. Por ejemplo, un termopar que produce un cambio medible en la tensión eléctrica cuando se calienta o enfría o la
carga que se genera cuando se aplica una fuerza a un anillo piezoeléctrico de medida de fuerzas.
2. Los actuadores: también reciben una entrada y generan una salida, pero funcionan en sentido opuesto a un sensor, un
actuador es un transductor que recibe información y produce una salida, consistente en alguna forma de energía física.
Por ejemplo, cuando un teléfono móvil vibra en nuestro bolsillo, lo hace por efecto de actuadores.

31.TABLA DE SÍMBOLOS ESQUEMÁTICOS

A la hora de diseñar circuitos electrónicos muchas veces se realizan esquemas o diagramas en los que cada componente se
representa con un símbolo. Algunos de los símbolos más usados son estos:
