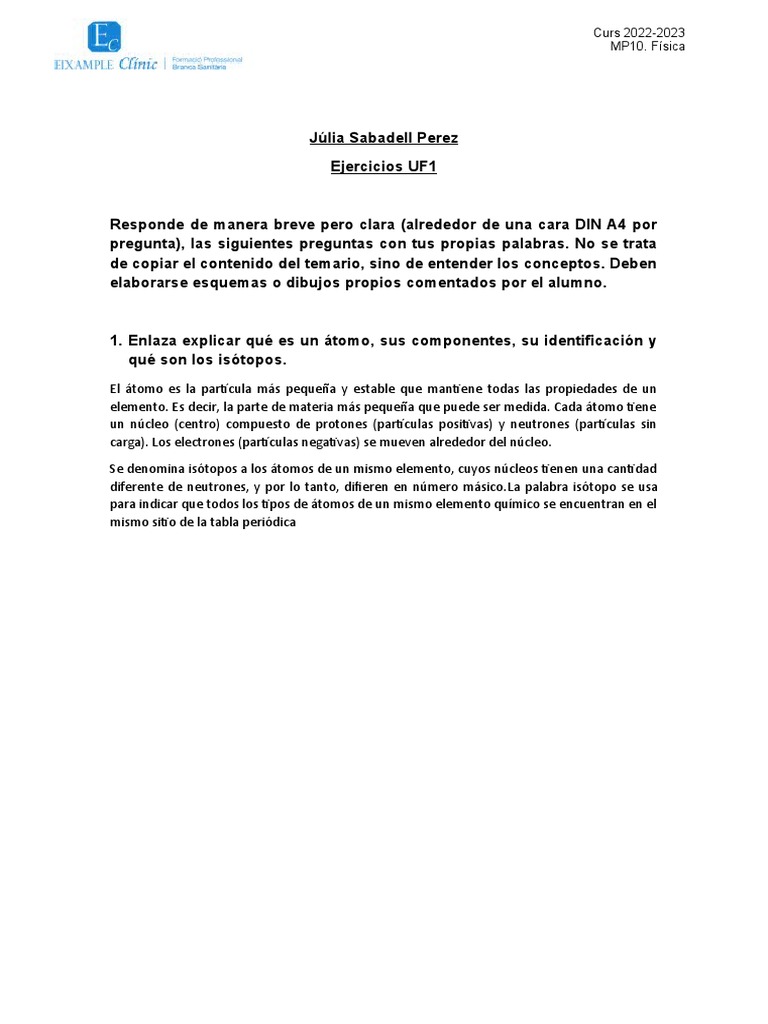

Curs 2022-2023
MP10. Física
Júlia Sabadell Perez
Ejercicios UF1
Responde de manera breve pero clara (alrededor de una cara DIN A4 por
pregunta), las siguientes preguntas con tus propias palabras. No se trata
de copiar el contenido del temario, sino de entender los conceptos. Deben
elaborarse esquemas o dibujos propios comentados por el alumno.
1. Enlaza explicar qué es un átomo, sus componentes, su identificación y
qué son los isótopos.
El átomo es la partícula más pequeña y estable que mantiene todas las propiedades de un
elemento. Es decir, la parte de materia más pequeña que puede ser medida. Cada átomo tiene
un núcleo (centro) compuesto de protones (partículas positivas) y neutrones (partículas sin
carga). Los electrones (partículas negativas) se mueven alrededor del núcleo.
Se denomina isótopos a los átomos de un mismo elemento, cuyos núcleos tienen una cantidad
diferente de neutrones, y por lo tanto, difieren en número má[Link] palabra isótopo se usa
para indicar que todos los tipos de átomos de un mismo elemento químico se encuentran en el
mismo sitio de la tabla periódica
Curs 2022-2023
MP10. Física
2. Cuadro con todos los tipos de radiación y sus clasificaciones.
3. Desarrolla qué tipos componen el espectro de rayos X y explica cada
uno de ellos.
Los fotones que integran el haz de rayos X emitido por el tubo presentan una distribución
continua en energías con valores comprendidos, teóricamente, entre 0 y un valor máximo que
corresponde al valor de tensión o kilovoltaje aplicado al tubo de rayos X. En efecto, si
aplicamos una tensión, por ejemplo, de 90 kV entre el cátodo y el ánodo, los electrones
adquirirán una energía de 90 keV, y al chocar contra el ánodo, perderán energía emitiendo
Curs 2022-2023
MP10. Física
radiación de frenado. Los fotones de rayos X emitidos tendrán energías comprendidas entre 0
y 90 keV. Esta distribución de energías forma un espectro continuo.
Además de esta componente continua, el espectro de rayos X está formado también por una
parte discreta en forma de picos de gran intensidad que se superponen a la primera. Estos
picos se denominan radiación característica, ya que su posición dentro del espectro depende
del material del ánodo, y más concretamente de su número atómico (número de protones de
cada átomo).
4. Cuáles son las partes del equipo de rayos X y para qué sirve cada una
de ellas.
● Generador
El generador de rayos X se dispone en dos compartimentos separados: un panel de control o
consola y un transformador. Los mandos del panel de control permiten al operador
seleccionar el kV, los mA y el tiempo de exposición apropiados para cada estudio particular.
Existe un transformador de bajo voltaje para el circuito de filamento y un transformador de
alto voltaje junto a un grupo de rectificadores para el circuito de alto voltaje.
● Filamento
El cátodo del tubo de rayos X es un filamento que produce electrones cuando es sometido a
un calentamiento. La forma de calentarlo es hacer pasar por el mismo una corriente eléctrica.
Cuando un metal se calienta, sus átomos absorben energía térmica y algunos de los electrones
del mismo adquieren suficiente energía como para separase a una pequeña distancia de la
superficie del metal. Este escape es lo que se conoce como emisión termoiónica
● Ánodo
El ánodo es el material (blanco) contra el que chocan los electrones para producir rayos X,
normalmente de wolframio. Se llama mancha focal al área del ánodo en la que impactan los
electrones procedentes del cátodo. La mayoría de la energía de los electrones se convierte en
calor. Puesto que el calor se distribuye uniformemente sobre la mancha focal, cuanto más
grande sea ésta mayor cantidad de calor podrá acumular antes de que llegue a producirse un
daño en el ánodo.
● Voltaje
La aceleración de los electrones a alta velocidad se consigue aplicando una diferencia de
potencial (expresada habitualmente en kV) entre el filamento (cátodo o elemento cargado
negativamente) y el blanco (ánodo o elemento cargado positivamente). Cuando se aplica esa
diferencia de potencial, los electrones que estaban formando la nube de carga espacial fluyen
desde las proximidades del filamento hasta el ánodo produciendo la corriente del tubo. Si el
potencial aplicado es insuficiente como para impulsar todos los electrones fuera del filamento,
Curs 2022-2023
MP10. Física
existirá una carga espacial próxima al filamento que actúa, como ya se ha descrito
anteriormente, limitando el número de electrones disponible y, por tanto, la corriente del
tubo.
● Vacío
Todos los elementos descritos anteriormente están encerrados en una ampolla de vidrio en la
que se ha hecho el vacío. Si existiera un gas dentro del tubo, los electrones chocarían contra
las moléculas de gas en su camino entre cátodo y ánodo y perderían energía, con lo que no
adquirirían la velocidad deseada.
● Blindaje
el tubo está rodeado de un blindaje de plomo que sirve para absorber fotones primarios y
secundarios que de otro modo producirían una alta intensidad de radiación alrededor del
mismo, dando lugar a una exposición innecesaria tanto de pacientes como de profesionales,
además de un velo y una borrosidad excesivas para las radiografías.
La efectividad del blindaje para limitar la radiación de fuga debe cumplir las especificaciones
de la ICRP (International Commission of Radiation Protection), la cual establece que la
radiación de fuga medida a 1 metro de la fuente no debe exceder de 1 mGy/h cuando el tubo
opera a la máxima potencia.
Otra función del blindaje es proporcionar protección frente a los altos voltajes requeridos para
producir los rayos X. Los cables de alto voltaje, que están conectados al tubo a través de
receptáculos apropiados en el blindaje, contienen una conexión a tierra.
● Filtros
Los filtros son capas de material metálico que se colocan a la salida del haz de rayos X y
absorben parte de la radiación que sale del tubo a través de la ventana, fundamentalmente la
radiación de baja energía. Dicha radiación de baja energía no contribuye a la formación de la
imagen ya que, dado su bajo poder de penetración no es capaz de atravesar al paciente por
completo para llegar al receptor de imagen, pero en cambio sí aumenta la dosis al paciente. , .
Por tanto, si mediante filtros eliminamos parte de esos rayos X, conseguiremos impartir
menores dosis en piel sin afectar a la calidad de imagen.
5. Explica qué son el Efecto Compton y el Efecto fotoeléctrico.
El efecto fotoeléctrico se produce cuando tiene lugar una colisión entre un fotón de la
radiación incidente y un electrón cortical de un átomo del material absorbente. En este
impacto, o interacción, el fotón incidente de radiación cede toda su energía, por lo que es
completamente absorbido y desaparece.
Curs 2022-2023
MP10. Física
A este efecto se le denomina efecto fotoeléctrico, y es el efecto deseado para obtener una
buena imagen radiológica; aunque implica la absorción de esa energía del fotón de radiación,
y por ello, un posible efecto biológico sobre el paciente.
El efecto fotoeléctrico
depende, por tanto, de la
energía de ligadura de las
distintas capas orbitales del
átomo. Dado que estas
energías son características
de cada elemento, la
atenuación o absorción de los
fotones de radiación
dependerá del átomo del
absorbente que se exponga a
la radiación.
El efecto Compton supone una interacción de los fotones con el paciente no deseada, pero
que resulta inevitable; siempre está presente con las energías empleadas en el
radiodiagnóstico médico.
Se trata de una interacción que se produce mayoritariamente con electrones atómicos poco
ligados (los de las capas orbitales
más externas). En el medio
absorbente de nuestro paciente,
en cada una de las colisiones, se
cede más energía a los electrones
corticales que la energía de
ligadura que los mantiene en sus
órbitas orbitales. Se producirá un
arrancamiento de esos electrones
de sus orbitales con los procesos
de ionización y/o excitación que
se han descrito anteriormente
Como consecuencia de esta
interacción Compton, en
Radiología suceden dos
situaciones de interés:
1.- El fotón de radiación incidente no es absorbido, sino que contínua su trayectoria tras
múltiples colisiones que le provocan múltiples desviaciones de su trayectoria; ello dará lugar a
la radiación dispersa que disminuirá la calidad de la imagen radiológica, y provocará el riesgo
Curs 2022-2023
MP10. Física
de irradiación del personal que se encuentre dentro de la sala durante la exploración
radiológica.
2.- Se producirán múltiples ionizaciones en los átomos del tejido del paciente al absorberse
parte de la energía de estos fotones tan energéticos; y que son la base de las teorías por las
que se explican los efectos lesivos producidos por la radiación ionizante.
6. Qué radiaciones se producen cuando se dispara un equipo de rayos X.
El tubo de rayos X es el lugar en donde se generan los rayos X, en base a un procedimiento
mediante el cual se aceleran unos electrones en primer lugar, para después frenarlos
bruscamente. De esta forma se obtienen los fotones que constituyen la radiación ionizante
utilizada en radiodiagnóstico
