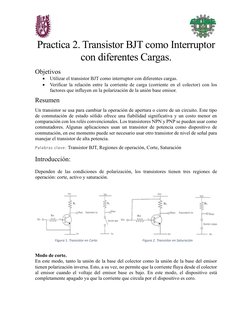

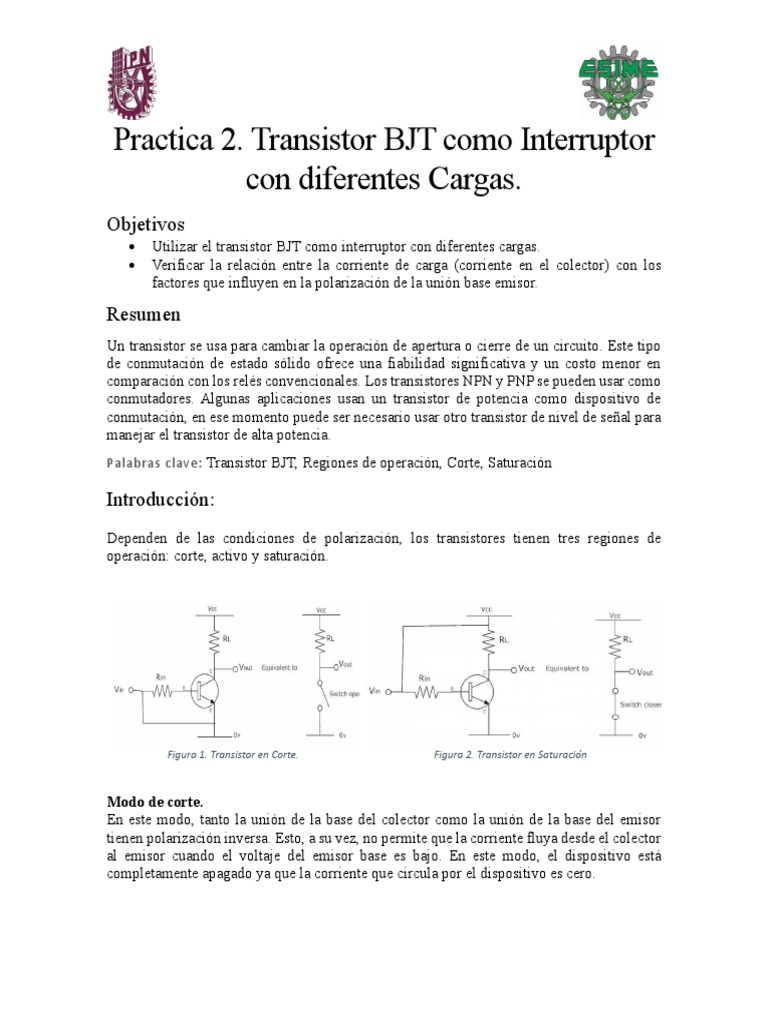

Practica 2.
Transistor BJT como Interruptor
con diferentes Cargas.
Objetivos
• Utilizar el transistor BJT como interruptor con diferentes cargas.
• Verificar la relación entre la corriente de carga (corriente en el colector) con los
factores que influyen en la polarización de la unión base emisor.
Resumen
Un transistor se usa para cambiar la operación de apertura o cierre de un circuito. Este tipo
de conmutación de estado sólido ofrece una fiabilidad significativa y un costo menor en
comparación con los relés convencionales. Los transistores NPN y PNP se pueden usar como
conmutadores. Algunas aplicaciones usan un transistor de potencia como dispositivo de
conmutación, en ese momento puede ser necesario usar otro transistor de nivel de señal para
manejar el transistor de alta potencia.
Palabras clave: Transistor BJT, Regiones de operación, Corte, Saturación
Introducción:
Dependen de las condiciones de polarización, los transistores tienen tres regiones de
operación: corte, activo y saturación.
Figura 1. Transistor en Corte. Figura 2. Transistor en Saturación
Modo de corte.
En este modo, tanto la unión de la base del colector como la unión de la base del emisor
tienen polarización inversa. Esto, a su vez, no permite que la corriente fluya desde el colector
al emisor cuando el voltaje del emisor base es bajo. En este modo, el dispositivo está
completamente apagado ya que la corriente que circula por el dispositivo es cero.

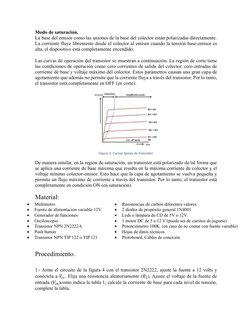

Modo de saturación.
La base del emisor como las uniones de la base del colector están polarizadas directamente.
La corriente fluye libremente desde el colector al emisor cuando la tensión base-emisor es
alta, el dispositivo está completamente encendido.
Las curvas de operación del transistor se muestran a continuación. La región de corte tiene
las condiciones de operación como cero corrientes de salida del colector, cero entradas de
corriente de base y voltaje máximo del colector. Estos parámetros causan una gran capa de
agotamiento que además no permite que la corriente fluya a través del transistor. Por lo tanto,
el transistor está completamente en OFF (en corte).
Figura 3. Curvas típicas de transistor.
De manera similar, en la región de saturación, un transistor está polarizado de tal forma que
se aplica una corriente de base máxima que resulta en la máxima corriente de colector y el
voltaje mínimo colector-emisor. Esto hace que la capa de agotamiento se vuelva pequeña y
permita un flujo máximo de corriente a través del transistor. Por lo tanto, el transistor está
completamente en condición ON (en saturación).
Material:
• Multímetro • Resistencias de carbón diferentes valores.
• Fuente de alimentación variable 12V. • 2 diodos de propósito general 1N4001
• Generador de funciones • Leds o lampara de CD de 5V o 12V.
• Osciloscopio • 1 motor DC de 5 a 12 V (puede ser de carritos de juguete).
• Transistor NPN 2N2222A • Potenciómetro 100K. (en caso de no contar con fuente variable)
• Push button • Hojas de datos técnicos
• Transistor NPN TIP 122 o TIP 121 • Protoboard, Cables de conexión
Procedimiento.
1.- Arme el circuito de la figura 4 con el transistor 2N2222, ajuste la fuente a 12 volts y
conéctela a 𝑉𝑐𝑐 . Elija una resistencia aleatoriamente (𝑅2 ). Ajuste el voltaje de la fuente de
entrada (𝑉𝑖𝑛 )como indica la tabla 1, calcule la corriente de base para cada nivel de tensión,
complete la tabla.
Figura 4
2.- considerando un voltaje de entrada en la base igual a 5V calcule la resistencia de base
(𝑅𝑏 ) para encender el led. Reporte sus resultados.
3.- Si se conoce el consumo de corriente del motor monte el circuito de la figura 5, realice y
registre los cálculos necesarios para controlar el encendido y apagado del motor. Si
desconoce la corriente nominal del motor mida la corriente en el circuito como se muestra
en la figura 6.
Figura 6
Figura 5
4.- En el circuito de la figura 5 sustituya el voltaje en base (𝑉𝑖𝑛 ) con una señal cuadrada de
5V. Muestre los cálculos pertinentes para poner en saturación al transistor y observe la
respuesta del circuito a pulsos rectangulares. Reporte las graficas obtenidas en el
osciloscopio.

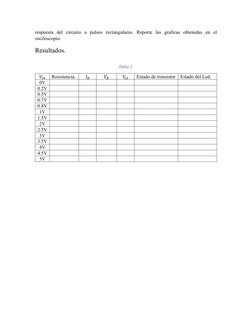

Resultados.
Tabla 1.
𝑉𝑖𝑛 Resistencia. 𝐼𝐵 𝑉𝐵 𝑉𝑐𝑒 Estado de transistor Estado del Led.
0V
0.2V
0.5V
0.7V
0.8V
1V
1.5V
2V
2.5V
3V
3.5V
4V
4.5V
5V
