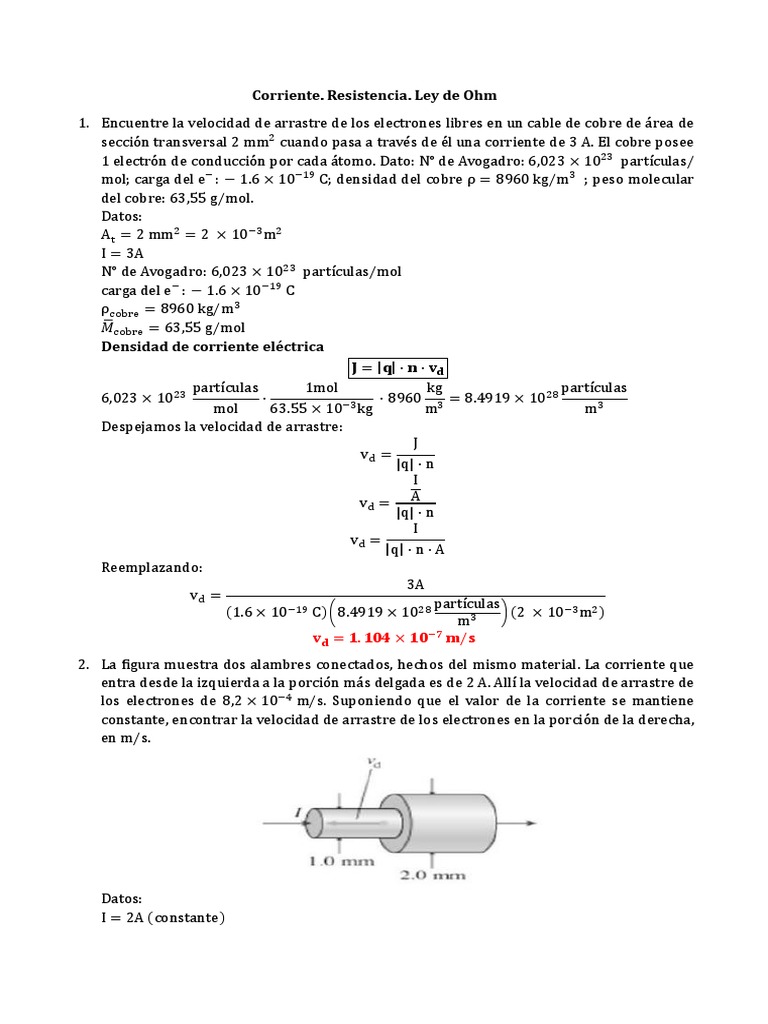

Corriente. Resistencia.

Ley de Ohm
1. Encuentre la velocidad de arrastre de los electrones libres en un cable de cobre de area de
seccion transversal 2 mm2 cuando pasa a traves de el una corriente de 3 A. El cobre posee
1 electron de conduccion por cada atomo. Dato: N° de Avogadro: 6,023 × 1023 partículas/
mol; carga del e− : − 1.6 × 10−19 C; densidad del cobre ρ = 8960 kg/m3 ; peso molecular
del cobre: 63,55 g/mol.
Datos:
At = 2 mm2 = 2 × 10−3 m2
I = 3A
N° de Avogadro: 6,023 × 1023 partículas/mol
carga del e− : − 1.6 × 10−19 C
ρcobre = 8960 kg/m3
𝑀̅cobre = 63,55 g/mol
Densidad de corriente eléctrica
𝐉 = |𝐪| ⋅ 𝐧 ⋅ 𝐯𝐝
partículas 1mol kg partículas
6,023 × 1023 ⋅ ⋅ 8960 = 8.4919 × 1028
mol 63.55 × 10−3 kg m3 m3
Despejamos la velocidad de arrastre:
J
vd =
|q| ⋅ n
I
vd = A
|q| ⋅ n
I
vd =
|q| ⋅ n ⋅ A
Reemplazando:
3A
vd =
partículas
(1.6 × 10−19 C) (8.4919 × 1028 ) (2 × 10−3 m2 )
m3
𝐯𝐝 = 𝟏. 𝟏𝟎𝟒 × 𝟏𝟎−𝟕 𝐦/𝐬
2. La figura muestra dos alambres conectados, hechos del mismo material. La corriente que
entra desde la izquierda a la porcion mas delgada es de 2 A. Allí la velocidad de arrastre de
los electrones de 8,2 × 10−4 m/s. Suponiendo que el valor de la corriente se mantiene
constante, encontrar la velocidad de arrastre de los electrones en la porcion de la derecha,
en m/s.

Datos:
I = 2A (constante)
 Vd1 = 8,2 × 10−4 m/s (en la porción delgada)
Vd2 =? ? (en la porción gruesa)
At1 = π(0.5 × 10−3 m)2 = π ⋅ 0.25 × 10−6 m2
At2 = π(1 × 10−3 m)2 = π ⋅ 1 × 10−6 m2
Densidad de corriente eléctrica
𝐈
𝐉 = |𝐪| ⋅ 𝐧 ⋅ 𝐯𝐝 =
𝐀
Reemplazando:
I
J1 = |q| ⋅ na ⋅ vd1 =
A t1
I
J2 = |q| ⋅ na ⋅ vd2 =
A t2
Dividiendo:
I
J1 |q| ⋅ n ⋅ vd1 At1 J1 vd1 At2
= = ⟶ = =
J2 |q| ⋅ n ⋅ vd2 I J2 vd2 At1
A t2
Reemplazando datos en:
vd1 At2
=
vd2 At1
8,2 × 10−4 m/s π ⋅ 1 × 10−6 m2
=
vd2 π ⋅ 0.25 × 10−6 m2
𝐯𝐝𝟐 = 𝟐. 𝟎𝟓 × 𝟏𝟎−𝟒 𝐦/𝐬
3. El cable de cobre de calibre 12 en un típico edificio residencial tiene un area de seccion
transversal de 3,31 × 10−6 m2 . Si conduce una corriente de 10,0 A, ¿cual es la velocidad de
deriva de los electrones? Suponga que cada atomo de cobre contribuye con un electron libre
g
a la corriente. La densidad del cobre es 8,95 cm3 .
Datos:
At = 3,31 × 10−6 m2
I = 10 A
g 106 cm3 1kg kg
ρcobre = 8,95 3 ⋅ ⋅ = 8950
cm 1m3 103 g m3
̅ cobre = 63,55 g/mol
M
N° de Avogadro: 6,023 × 1023 partículas/mol
carga del e− : − 1.6 × 10−19 C
vd =? ?
Densidad de corriente eléctrica
𝐈
𝐉 = |𝐪| ⋅ 𝐧 ⋅ 𝐯𝐝 =
𝐀
partículas 1mol kg partículas
Na = 6,023 × 1023 ⋅ ⋅ 8950 = 8.4824 × 1028
mol 63.55 × 10−3 kg m3 m3
Despejamos la velocidad de arrastre:
 J
vd =
|q| ⋅ 𝑛
I
vd = A
|q| ⋅ n
I
vd =
|q| ⋅ n ⋅ A
Reemplazando:
10A
vd =
partículas
(1.6 × 10−19 C) (8.4824 × 1028 ) (3,31 × 10−6 m2 )
m3
𝐯𝐝 = 𝟐. 𝟐𝟐𝟔 × 𝟏𝟎−𝟒 𝐦/𝐬
4. Si la superficie interior y la superficie exterior de un conductor cilíndrico de longitud L,
radio interior a y radio exterior b, se le conecta a una determinada diferencia de potencial
V, ¿cual sería la resistencia que presentaría el conductor cilíndrico al paso de la corriente?

Ecuación general de la resistencia:

𝐋
𝐑=𝛒
𝐀
Diferencial de resistencia:
dL dr
dR = ρ =ρ
A 2πrL
Integramos:
b b
dL dr
R=∫ ρ =∫ ρ
a A a 2πrL
b
ρ dr
R= ∫
2πL a r
𝛒 𝐛
𝐑= 𝐥𝐧 ( )
𝟐𝛑𝐋 𝐚
5. Un alambre de cobre del numero 18 (el calibre que por lo general se utiliza en los cables
para lamparas), tiene un diametro nominal de 1,02 mm. Conduce una corriente constante
de 1,67 A para alimentar una bombilla de 200 watts. La densidad de electrones libres es de
e− 𝑠
8,5x1028 m3 . Determinar las magnitudes de: a) la densidad de corriente. b) la velocidad de
deriva.
Datos:
 D = 1.02 mm = 1.02 × 10−3 m
I = 1.67 A
J
P = 200 watts = 200
s
28
e− s
n = 8,5x10
m3
Hallamos el area:
2
1.02 × 10−3 m
At = π ( ) = 8.1713 × 10−7 m2
2
a) La densidad de corriente
𝐈
𝐉 = |𝐪| ⋅ 𝐧 ⋅ 𝐯𝐝 =
𝐀
I
J=
A
Reemplazando:
1.67 A
J=
8.1713 × 10−7 m2
𝐀
𝐉 = 𝟐. 𝟎𝟒𝟑𝟕 × 𝟏𝟎𝟔 𝟐
𝐦
b) La velocidad de deriva
𝐈
𝐉 = |𝐪| ⋅ 𝐧 ⋅ 𝐯𝐝 =
𝐀
J = |q| ⋅ n ⋅ vd
J
vd =
|q| ⋅ n
Reemplazando:
A
2.0437 × 106 2
vd = m
e− s
(1.6 × 10−19 C) (8,5x1028 3 )
m
−𝟒
𝐯𝐝 = 𝟏. 𝟓 × 𝟏𝟎 𝐦/𝐬
6. Un termometro de resistencia, que mide la temperatura mediante la medicion del cambio
de resistencia de un conductor, esta hecho de platino y tiene una resistencia de 50.0  a
20.0°C. Cuando se sumerge en un recipiente que contiene indio fundido, su resistencia
aumenta a 76.8 . Calcule el punto de fusion del indio.
𝐑 𝐟 = 𝐑 𝟎 (𝟏 + 𝛂(𝐓 − 𝐓𝟎 ))
Coeficiente de temperatura del platino: α = 3.92 × 10−3 C−1
Reemplazando:
76.8 = 50.0 (1 + (3.92 × 10−3 °C−1 )(T − 20°C))
76.8
(1 + (3.92 × 10−3 C−1 )(T − 20°C)) =
50.0
76.8
(3.92 × 10−3 C−1 )(T − 20°C) = −1
50.0
26.8
(T − 20°C) =
(50.0)(3.92 × 10−3 °C−1 )
 26.8
T= + 20°C
(50.0)(3.92 × 10−3 °C−1 )
𝐓 = 𝟏𝟓𝟔. 𝟕𝟑𝟒 °𝐂
7. Estimar el costo de cocinar un pavo durante 4 h en un horno que funciona de forma
continua a 20.0 A y 220 V. Considerar que la energía se adquiere a un precio de 0,80
centavos de Sol por kW-h.
Datos:
t = 4h
I = 20.0 A
∆V = 220 V
Hallamos la potencia:
𝐏 = 𝐈 ⋅ ∆𝐕
Reemplazando:
P = (20.0 A)(220 V)
P = 4400 watts
Hallamos la energía:
∆𝐄 = 𝐏 ⋅ ∆𝐭
Reemplazando:
∆E = (4400 watts)(4h)
∆E = 17600 watts ⋅ h
Por lo tanto el costo seria:
1k watts 0.8 centavos de sol
17600 watts ⋅ h ⋅ 3 ⋅ = 𝟏𝟒. 𝟎𝟖 𝐜𝐞𝐧𝐭𝐚𝐯𝐨𝐬 𝐝𝐞 𝐬𝐨𝐥
10 watts kw ⋅ h
8. Un alambre de cobre tiene un diametro de 1,02mm, seccion transversal de 8,2 × 10−7 m2 y
transporta una corriente I = 1,67 A. Calcule: a) La magnitud del campo electrico en el
alambre. b) La diferencia de potencial entre dos puntos del alambre separados por una
distancia de 50m. c) La resistencia de un trozo de 50 m de longitud de ese alambre.
Respuesta a) E =0,035 V/m b) V =1,75 V c) R =1,05Ω.
Datos:
D = 1.02mm
At = 8,2 × 10−7 m2
I = 1,67 A
ρ sobre el cobre = 1.7 × 10−8  ⋅ m
a) La magnitud del campo electrico en el alambre.
De:
𝐉 = 𝛔𝐄
1
E = J( )
σ
E = J(𝜌)
I
E=ρ
A
Reemplazando:
1,67 A
E = (1.7 × 10−8  ⋅ m) ( )
8,2 × 10−7 m2
 𝐕
𝐄 = 𝟎. 𝟎𝟑𝟒𝟔
𝐦
b) La diferencia de potencial entre dos puntos del alambre separados por una distancia de
50m.
∆𝐕 = 𝐄𝐋
Reemplazando:
V
∆V = (0.0346 ) (50.0 m)
m
∆𝐕 = 𝟏. 𝟕𝟑 𝐕
c) La resistencia de un trozo de 50 m de longitud de ese alambre.
𝐋
𝐑=𝛒
𝐀
Reemplazando:
50.0 m
R = (1.7 × 10−8  ⋅ m) ( )
8,2 × 10−7 m2
𝐑 = 𝟏. 𝟎𝟑𝟕
9. Si la intensidad de corriente que circula a traves de la seccion de un conductor es 30 mA,
¿Cuanta carga habra atravesado dicha seccion durante 2 minutos? ¿Cuantos electrones
habran circulado? (datos: e− = 1,6 × 10−19 C).
Datos:
I = 30 mA = 30 × 10−3 A
t = 2 min = 120 s
e− = 1,6 × 10−19 C
ne =? ?
Hallamos la carga:
𝐪
𝐈=
𝐭
Despejando q:
q=I⋅t
Reemplazando:
q = (30 × 10−3 A)(120 s)
q = 3.6 C
Hallamos el numero de electrones que circulan:
qt 3.6 C
ne = =
q e 1.6 × 10−19 C
𝐧𝐞 = 𝟐. 𝟐𝟓𝟏𝟎−𝟏𝟗 𝐞𝐥𝐞𝐜𝐭𝐫𝐨𝐧𝐞𝐬
10. Un alambre de cobre tiene un diametro de 1,02mm, seccion transversal de 8,2 × 10 − 7 m2 .
Suponga que la resistencia del alambre es R = 1,05 Ω a 20°C de temperatura. Calcule la
resistencia a 0°C y a 100°C. Respuesta: a) Ro = 0,97 Ω b) R (100) = 1,38 Ω.
𝐑 𝐟 = 𝐑 𝟎 (𝟏 + 𝛂(𝐓 − 𝐓𝟎 ))
Datos:
Coeficiente de temperatura del platino: α = 3.92 × 10−3 °C−1
D = 1.02mm
 At = 8,2 × 10−7 m2
R 0 = 1,05 Ω
T0 = 20°C
R(0°C) =? ?
R(100°C) =? ?
Reemplazando en la formula para hallar la resistencia en 0°C:
R(0°C) = R 0 (1 + α(T − T0 ))
R(0°C) = (1,05 Ω)(1 + (3.92 × 10−3 °C−1 )(0°C − 20°C))
𝐑(𝟎°𝐂) = 𝟎. 𝟗𝟔𝟖 Ω
Reemplazando en la formula para hallar la resistencia en 100°C:
R(100°C) = R 0 (1 + α(T − T0 ))
R(100°C) = (1,05 Ω)(1 + (3.92 × 10−3 °C−1 )(100°C − 20°C))
𝐑(𝟏𝟎𝟎°𝐂) = 𝟏. 𝟑𝟕𝟗 Ω
11. ¿Que longitud debe tener un hilo de carbono a 20° C para ofrecer una resistencia de 20
ohmios, si el hilo tiene un diametro de 1 mm? (Datos: ρcarbono − 20°C = 3500 × 10−8 Ωm)
Ecuación general de la resistencia:
𝐋
𝐑=𝛒
𝐀
Reemplazando:
L
20Ω = (3500 × 10−8 Ωm)
π(0.5 × 10−3 m)2
𝐋 = 𝟎. 𝟒𝟒𝟗 𝐦
12. Un voltímetro y un amperímetro ideales (Las resistencias internas Rv muy muy grande, Ra
muy muy pequeno) se colocan en posiciones diferentes de un circuito. ¿Cuales son las
lecturas del voltímetro y del amperímetro en las situaciones que se ilustran en las figuras a
y b? Respuesta: a) V = 8V I = 2A b) V = 12V I = 0A.

13. Dos lamparas identicas se conectan a una fuente con V = 8V y resistencia interna
despreciable. Cada lampara tiene una resistencia R = 2Ω. Calcule la corriente a traves de
cada lampara, la diferencia de potencial a traves de estas y la potencia total que se les
entrega para conexiones: a) en serie; b) en paralelo; c) suponga que una de las lamparas se
funde, es decir, su filamento se rompe y la corriente ya no puede fluir a traves de el. ¿Que
pasa con la otra lampara, para el caso de conexion en serie? ¿Y en el de conexion en
paralelo? Respuesta: a) I(R1) = I(R2) = 2A; V(R1) = V(R2) = 4V; Pot(R1) = Pot(R2) = 8W;
Pot(Total) = 16W b) I(R1) = I(R2) = 4A; V(R1) = V(R2) = 8V; Pot(R1) = Pot(R2) = 32W;
Pot(Total) = 64W c) Conexion serie: I(R1) = I(R2) = 0; Pot(Total) = 0. Al quemarse una
lampara el circuito se abre y la corriente se hace nula; no hay potencia disipada. Conexion
paralelo: I(R1) = 4A; V(R1) = 8V, Pot(R1) = 32W. Al quemarse una lampara solo una malla
se abre; por la otra malla circula corriente.

a) En serie

Por estar en serie la resistencia equivalente es:

R eq = R1 + R 2 = 2Ω + 2Ω = 4Ω
La corriente es la misma a traves de cada resistencia es la misma por estar en serie:
Vac 8V
I= = = 𝟐𝐀
R eq 4Ω
Como las lamparas tienen la misma resistencia, la diferencia de potencias es la misma
en cada una:
Vab = Vbc = IR = (2A)(2Ω) = 𝟒𝐕
La potencia total entregada a cada lampara:
2
(∆Vab )2
P = I ⋅ ∆Vab = I ⋅ R =
𝑅
Reemplazamos:
Pab = I ⋅ ∆Vab = (2A)(4V) = 8W
Pbc = I ⋅ ∆VbC = (2A)(4V) = 8W
∴ Ptotal = Pab + Pba = 8W + 8W = 16W
b) En paralelo

Como estan en paralelo la diferencia de potencial en cada una es la misma:

𝐕𝐝𝐞 = 𝟖𝐕
 Vde 8V
I= = = 𝟒𝐀
R 2Ω
La potencia entregada en cada lampara es:
P = I2 ⋅ R1 = (4A)2 (2Ω) = 32W
P = I2 ⋅ R 2 = (4A)2 (2Ω) = 32W
(∆Vde )2 (8V)2
∴ Ptotal = = = 𝟔𝟒 𝐖
R eq 2×2
(2 + 2) Ω
c) Suponga que una de las lamparas se funde, es decir, su filamento se rompe y la corriente
ya no puede fluir a traves de el. ¿Que pasa con la otra lampara, para el caso de conexion
en serie? ¿Y en el de conexion en paralelo?
- En el caso en serie, fluye la misma corriente a traves de las dos lamparas. Si una de
estas se fundiera no habría corriente en todo el circuito, y ninguna lampara brillaría.
- En el caso en paralelo, la diferencia de potencial a traves de cualquier lampara
permanecería igual a 8V, aun si una de las lamparas se fundiera, de ahí que la
corriente a traves de la lampara en funcionamiento sería igual a 4A y la potencia
entregada en esa lampara seguiría igual a 32W, como antes de que la bombilla se
fundiera.
14. Calcular las corrientes I e I1. Sabiendo que I2 = 4A; R1 = 4Ω; R2 = 2Ω.

Divisor de corriente:
𝐑𝟏
𝐈𝐑𝟐 = 𝐈𝐓 ( )
𝐑𝟏 + 𝐑𝟐
Reemplazando:
4Ω
4A = I ( )
4Ω + 2Ω
 𝐈 = 𝟔𝐀
Del circuito:
𝐈𝐭 = 𝐈𝟏 + 𝐈𝟐
Reemplazando:
6A = I1 + 4A
𝐈𝟏 = 𝟐𝐀
15. Dado el circuito de corriente continua de la figura, el amperímetro, de resistencia interna
despreciable, indica que el valore de la corriente I1 a traves de R1 es de 10A Calcular a) la
resistencia equivalente; b) las intensidades de corriente en cada resistor del circuito; c) la
potencia entregada por la fuente al circuito.
16. Para el circuito que se ilustra en la figura, determine la lectura del amperímetro ideal (No
hay caída de potencial) si la batería tiene una resistencia interna de 3,26Ω. Respuesta: I =
0,769 A.
17. Analiza el circuito y obten la resistencia equivalente entre los puntos A y B.
18. Dado el circuito de la figura calcular: a) las intensidades IT, I1, I2 e I3; b) la diferencia de
potencial, ddp, entre los puntos A y B.
19. Tres resistencias de 1,2Ω, 2,7Ω y 4,7Ω estan conectadas en paralelo a una batería de 28V
que tiene resistencia interna despreciable. Calcule: a) La resistencia equivalente de la
combinacion. b) La corriente en cada resistencia. c) La corriente total a traves de la batería.
d) El voltaje a traves de cada resistencia. e) La potencia disipada en cada resistencia. f) ¿Cual
resistencia disipa la mayor cantidad de potencia: la de mayor resistencia o la de menor
resistencia? Analice su respuesta. Respuesta a) R eq = 0,706Ω b) I1 = 23,3A I2 = 10,37A I3
= 5,957A c) Itotal = 39,63A d) V(R) =28 e) Pot(R1) = 651,5W Pot(R2) = 280,4W Pot(R3) =
166,8W f) La resistencia de menor valor disipara mayor potencia.
20. La potencia nominal de una resistencia es la potencia maxima que esta puede disipar de
forma segura sin que se eleve demasiado la temperatura para no causar dano a la
resistencia. a) Si la potencia nominal de una resistencia de 15kΩ es de 5W, ¿cual es la
diferencia de potencial maxima permisible a traves de los terminales de la resistencia? b)
Una resistencia de 9kΩ va a conectarse a traves de una diferencia de potencial de 120V.
¿Que potencia nominal se requiere? c) A traves de una diferencia de potencial variable se
conectan en serie dos resistencias, una de 100Ω y otra de 150Ω, ambos con potencia
nominal de 2W. ¿Cual es la maxima diferencia de potencial que se puede establecer sin que
se caliente en exceso ninguna de las resistencias? Respuesta a) Vmáx = 274V b) Pot = 1,6W
c) Vmáx = 28,87V.
21. Dado el circuito mostrado en el esquema, determinar los valores: a) de tension e intensidad
de corriente, para cada elemento del circuito; b) la potencia entregada por la fuente y la
potencia disipada por Ra y Rc. Datos: Rd = 70Ω VF = 120V Ra = 15Ω Rb = 420Ω Rc = 180Ω.
22. Determine el valor del resistor R2 del circuito mostrado: Datos: VF = 60V, Pot(R3) = 2W, R1
= 100Ω, R3 =200Ω. Respuesta: R2 = 300 [Ω].
