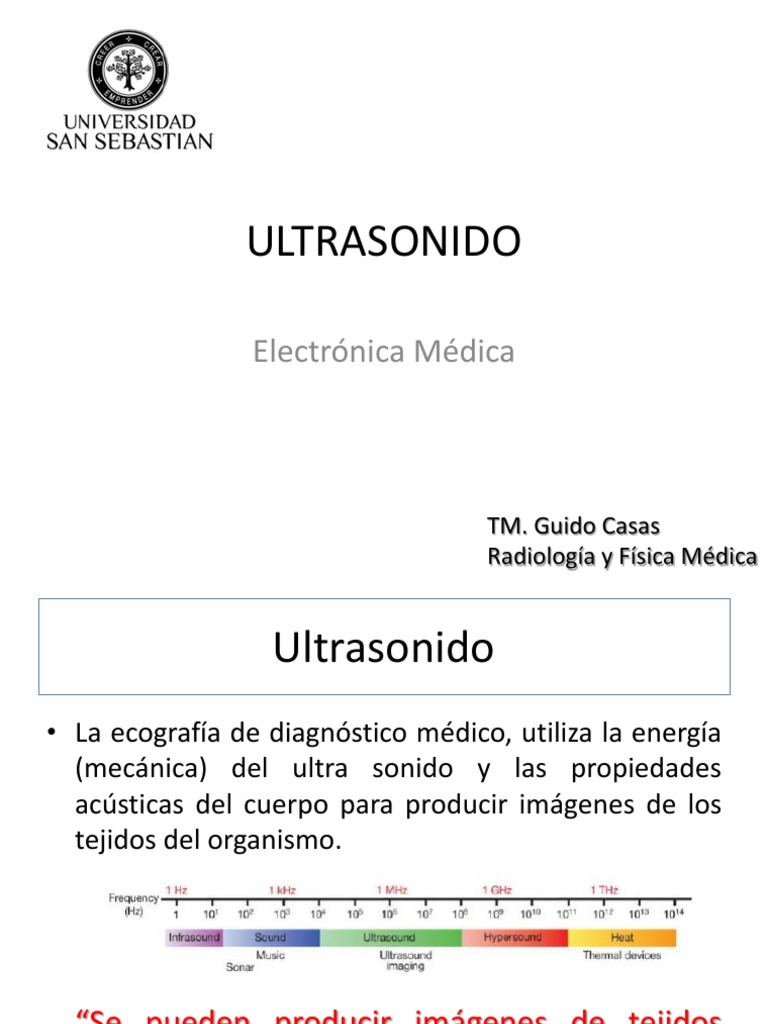

ULTRASONIDO
Electrónica Médica
TM. Guido Casas
Radiología y Física Médica
Ultrasonido
• La ecografía de diagnóstico médico, utiliza la energía
(mecánica) del ultra sonido y las propiedades
acústicas del cuerpo para producir imágenes de los
tejidos del organismo.
“Se pueden producir imágenes de tejidos
estacionarios o en movimiento”.
Ultrasonido
• El ultrasonido o pulso viaja a la velocidad del sonido a
través de los tejidos, produciendo cambios en las
propiedades acústicas de estos. Una fracción del pulso se
refleja como un eco que regresa a la fuente.
• La recopilación de los ecos a lo largo del tiempo y la
grabación de las amplitudes de eco proporcionan
información sobre los tejidos a lo largo de la ruta de viaje
del sonido.
La amplitud del eco se representa en la imagen a través de una escala de grises.
Ultrasonido
Ultrasonido: Características del sonido
Propagación del sonido:
➢El sonido es energía mecánica producido por una fuente, que se propaga a
través de un medio elástico y continuo por la compresión y rarefacción de las
partículas que lo componen.
Ultrasonido: Características del sonido
Longitud de onda, frecuencia y velocidad:
➢ La longitud de onda de la energía del ultrasonido (mm o um),
es la distancia entre compresiones, rarefacciones o dos
puntos que se repiten en la onda.
➢ La frecuencia (f), es el número de veces que la onda oscila a
través de un ciclo (segundo).
Ultrasonido médico usa frecuencias en el rango de 2 a 28 MHz
Ultrasonido: Características del sonido
Longitud de onda, frecuencia y velocidad:
• La velocidad del sonido depende del medio de propagación y
varía ampliamente en diferentes materiales.
• La velocidad de la onda esta determinada por la rigidez del
medio, su resistencia a ser comprimido y su densidad.
Ejemplo:
❑ Un medio altamente compresible como el aire tiene una baja
velocidad de sonido en comparación con el hueso.
❑ Un medio con mayor densidad (aire húmedo), tiene menor
velocidad que un medio menos denso (aire seco).
Ultrasonido: Características del sonido
Velocidades de
mayor importancia
para uso médico
La diferencia en la velocidad del sonido en los límites del tejido es una propiedad
fundamental que genera ecos (y contraste) en una imagen de ultrasonido.
Ultrasonido: Características del sonido
• La longitud de onda de un haz de 10 MHz es 0.154 mm y la de
un haz de 1 MHz es 1.54 mm.
• La resolución espacial de la imagen de ultrasonido y la
atenuación de la energía del haz de ultrasonido dependen de
la longitud de onda y la frecuencia, respectivamente.
Alta frecuencia, menor Baja frecuencia, mayor
longitud de onda (7,5 a 10 longitud de onda (3,5 a 5
MHz) MHz)
Menor penetración Mayor penetración
Mayor resolución Menor resolución
Transductores de alta Transductores de baja
frecuencia para uso superficial frecuencia para uso
(tiroides, mama, etc) abdomino-pélvico
Ultrasonido: Características del sonido
Presión, intensidad:
➢ La energía del sonido provoca desplazamientos de partículas
y variaciones en amplitud de presión local, en el medio de
propagación.
➢ La intensidad, es la cantidad de energía por unidad de tiempo
y área la cual es proporcional al cuadrado de la amplitud de
presión.
Interacciones del ultrasonido con la
materia
Interacciones del ultrasonido con la materia:
❑ Cuando la energía acústica interactúa con los tejidos
corporales, las moléculas tisulares son estimuladas y la
energía se transmite de una molécula a otra adyacente en la
misma dirección.
❑ Estas ondas sonoras corresponden básicamente a la
rarefacción y compresión periódica del medio en el cual se
desplazan.
Interacciones del ultrasonido con la
materia
Impedancia acústica:
➢ Es la resistencia que opone el medio o los tejidos a la
propagación de la onda.
➢ Cuando dos materiales tienen la misma impedancia no ocurre
el eco.
➢ Si la diferencia de la impedancia entre tejidos es:
➢ Pequeña, se producirá un eco débil.
➢ Amplia, se producirá un eco fuerte.
➢ Muy grande, se reflejará todo el haz de ultrasonido.
Interacciones del ultrasonido con la
materia
Reflexión:
➢ Cuando una onda de US atraviesa un tejido suceden una serie
de hechos; entre ellos, la reflexión o rebote de los haces
ultrasónicos hacia el transductor, que es llamado «eco»
➢ La reflexión ocurre en los límites del tejido donde hay una
diferencia en la impedancia acústica de los tejidos adyacentes.
Interacciones del ultrasonido con la
materia
Reflexión:
➢ Para una interfaz muscular-grasa típica, se refleja aproximadamente el 1%
de la intensidad del ultrasonido , por lo tanto, casi el 99% de la intensidad
se transmite a mayores profundidades en los tejidos. En una interfaz
músculo-aire, se refleja casi el 100% de la intensidad incidente, haciendo
que la anatomía no se vea más allá del aire. Es por eso que se debe usar
un gel de acoplamiento acústico entre la cara del transductor y la piel para
eliminar las bolsas de aire.
Interacciones del ultrasonido con la
materia
Interacciones del ultrasonido con la
materia
Refracción, Angulo de incidencia o isonación:
❑ La intensidad con la que un haz de ultrasonido se refleja dependerá
también del ángulo de incidencia o isonación.
❑ La reflexión es máxima cuando la onda sonora incide de forma
perpendicular a la interfase entre dos tejidos.
❑ Si el haz ultrasónico se aleja sólo unos cuantos grados de la perpendicular,
el sonido reflejado no regresará al centro de la fuente emisora y será tan
sólo detectado parcialmente, o bien, no será detectado por la fuente
receptora.
Interacciones del ultrasonido con la
materia
Refracción, Angulo de incidencia o isonación:
Interacciones del ultrasonido con la
materia
Dispersión:
❑ La dispersión es producida por reflexión o refracción, cuando
pequeñas partículas o interfases (rugosas no definidas) dentro
de un tejido tienen aproximadamente el tamaño de la
longitud de onda, esto produce que la dirección del sonido
incidente se difunda en muchas direcciones.
Interacciones del ultrasonido con la
materia
Interacciones del ultrasonido con la
materia
Atenuación:
➢ La pérdida de intensidad del haz de ultrasonidos causada por
absorción o dispersión en el medio.
➢ La absorción es el proceso mediante el cual la energía acústica
se convierte en energía térmica.
Interacciones del ultrasonido con la
materia
Atenuación:
➢ Mientras las ondas ultrasónicas se propagan a través de las diferentes
interfases tisulares, la energía ultrasónica pierde potencia y su intensidad
disminuye progresivamente a medida que inciden estructuras más
profundas.
Interacciones del ultrasonido con la
materia
Interacciones del ultrasonido con la
materia
A mayor frecuencia, mayor será la atenuación que experimentara
la onda frente a un tejido determinado.
Transductores de ultrasonido
• Dispositivo capaz de transformar o convertir un determinado
tipo de energía de entrada en otra de diferente a la salida.
• La energía ultrasónica se genera en el transductor que
contiene a los cristales piezoeléctricos. Éstos poseen la
capacidad de transformar la energía eléctrica en sonido y
viceversa, de tal manera que el transductor actúa como
emisor y receptor de ultrasonidos.
• Existen varios tipos de transductores que difieren tan sólo en
la manera en que están dispuestos sus componentes
Transductores de ultrasonido
❑ La ecografía se produce y detecta con un transductor,
compuesto por uno o más elementos cerámicos
(piezoeléctrico) con propiedades electromecánicas y
componentes periféricos.
❑ El elemento cerámico convierte la energía eléctrica en energía
mecánica para producir ultrasonidos y energía mecánica en
energía eléctrica para la detección de ultrasonidos y
formación de la imagen.
Transductores de ultrasonido
Material piezoeléctrico:
➢ Componente funcional del transductor (cristal o cerámica).
➢ Convierte la energía eléctrica en energía mecánica (sonido)
por deformación física de la estructura cristalina. Por el
contrario, la presión mecánica aplicada a su superficie crea
energía eléctrica.
Transductores de ultrasonido
Transductores de ultrasonido
• Los materiales piezoeléctricos se caracterizan por una
disposición molecular bien definida de dipolos eléctricos.
• Los dipolos eléctricos son entidades moleculares que
contienen cargas eléctricas positivas y negativas que tienen
una carga neutral global.
Cuando se comprime mecánicamente mediante una
presión aplicada externamente, la alineación de los
dipolos se perturba desde la posición de equilibrio
para provocar un desequilibrio en la distribución de la
carga. Se crea una diferencia de potencial (voltaje) a
través del elemento con una superficie que mantiene
una carga neta positiva y una superficie con una carga
neta negativa.
Transductores de ultrasonido
Transductores de ultrasonido
Transductor lineal:
• De alta frecuencia (5 – 10 MHz). Se utiliza para
visualizar y localizar estructuras superficiales Ej.: para
estudios de vasos superficiales, para estudio de
musculo-esquelético, mamas, etc.
Transductores de ultrasonido
Transductores convexos:
• De baja frecuencia (2 – 5 MHz). Se emplea
generalmente para estudio de estructuras de la
cavidad abdominal.
Transductores de ultrasonido
Transductor sectorial:
• De baja frecuencia (2 – 5 MHz). Por su pequeño
tamaño lo hace ideal para estudios cardiográficos.
Transductores de ultrasonido
Transductor intracavitario:
• De alta frecuencia (5 – 7,5 MHz). Pueden ser lineales
o convexos, se usan para exploraciones intra-rectales
o intra-vaginales.
Formación de la imagen
❑ La imágenes ecográficas está formada por una matriz de
elementos fotográficos.
❑ Las imágenes en escala de grises están generadas por la
visualización de los ecos, regresando al transductor como
elementos fotográficos (pixeles).
❑ Su brillo dependerá de la intensidad del eco que es captado
por el transductor en su viaje de retorno.
Formación de la imagen
➢ El circuito receptor puede determinar la amplitud de la onda
sonora de retorno y el tiempo de transmisión total, ya que
rastrea tanto cuando se transmite como cuando retorna.
Conociendo el tiempo del recorrido se puede calcular la
profundidad del tejido refractante usando la constante para
tejido blando de 1,540 metros/segundo como velocidad del
sonido. La amplitud de la onda sonora de retorno determina
la gama o tonalidad de gris que deberá asignarse
Formación de la imagen
Modalidades de ecografía
Modo A (amplitud):
• Se utilizó en un principio para diferenciar
estructuras quísticas de solidas.
• Sirve para medir distancias.
• Hoy en día es excepcionalmente utilizada.
Modalidades de ecografía
Modo M (movimiento):
• Se emplea para las estructuras en movimiento como
el corazón; se realiza una representación gráfica de la
señal.
Modalidades de ecografía
Modo B (brillo):
• Representación pictórica de la suma de los ecos en
diferentes direcciones (axial, lateral), favoreciendo que el
equipo reconozca la posición espacial y la dirección del
haz.
• Ésta es la modalidad es empleada en todos los equipos
de ecografía en tiempo real y se trata de una imagen
bidimensional estática
• Modo B dinámico: se obtiene en varias imágenes por
segundo (aproximadamente 28 imágenes/seg). Es el
modo ultrasonográfico más utilizado en medicina
Ecografía doppler
• El principio básico de la ecografía Doppler radica en la
observación de cómo la frecuencia de un haz ultrasónico se
altera cuando en su paso se encuentra con un objeto en
movimiento.
• En la práctica clínica, el doppler se utiliza para evaluar el flujo
sanguíneo por medio de la medición del movimiento de las
células sanguineas. Éstos actúan como pequeños reflectores
que devuelven el sonido a modo de un eco.
Ecografía doppler
Ecografía doppler
❑La información obtenida mediante técnica
Doppler puede presentarse de diferentes
formas:
❑Doppler continuo
❑Doppler pulsado
❑Doppler color
❑Doppler espectral
❑Doppler poder
Ecografía doppler
Doppler continuo (CW):
• El transductor emite y recibe la señal al
mismo tiempo, adquiriendo todos los
flujos y movimientos a lo largo del haz,
sin determinar la posición o
profundidad del vaso.
• La ventaja es que no tiene límite de
velocidad para su medición, es decir,
permite evaluar velocidades muy alta,
como ocurre en las cavidades cardiacas.
Ecografía doppler
Doppler pulsado:
• Se envían pulsos de onda de ultrasonido que interrogan
el vaso, esperando que la información regrese antes de
enviar el próximo pulso. Esto permite la discriminación
espacial, interrogando en forma precisa el vaso a estudiar
– Doppler espectral
– Doppler color
– Doppler poder (Power doppler)
Ecografía doppler
Doppler espectral:
• Consiste en una curva de velocidad vs tiempo, que representa la variación
de la velocidad de flujo de los glóbulos rojos a lo largo del ciclo cardiaco.
• El tiempo es representado en el eje horizontal y la velocidad en el vertical.
• La dirección del flujo se muestra por el signo de la velocidad. Los valores
positivos se acercan al transductor y los negativos se alejan
Ecografía doppler
Doppler color:
• Codifica la velocidad media del flujo sanguíneo en colores, de acuerdo a
una determinada escala, superponiéndola a la imagen modo B
(bidimensional en blanco y negro).
• La zona de muestreo está determinada por el ROI (caja de color)
• El color muestra la dirección del flujo. Mientras mayor sea la velocidad, el
color es mas brillante
Rojo: flujo en dirección
al transductor
Azul: flujo que se aleja
del transductor
Ecografía doppler
Doppler power:
• Representa la potencia o intensidad del espectro del flujo, no
la velocidad como los otros modos. Este parámetro se obtiene
de la misma curva espectral
• Cuanto mayor sea el número de glóbulos rojo moviéndose,
mayor va a ser la información.
• La ventajas son que tiene una sensibilidad entre 3 y 5 veces el
doppler color, no presenta aliasing y es independiente del
ángulo de incidencia
Equipamiento: Partes básicas de un
ecógrafo
Equipamiento: Partes básicas de un
ecógrafo
Equipamiento: avances
Lenguaje ecográfico
Estructura ecogénica, es aquella que es capaz
de generar ecos debido a que presenta distintas
interfases acústicas en su interior.
Lenguaje ecográfico
Términos utilizados en ecografía para describir
estructuras y su comportamiento en US.
Lenguaje ecográfico
Lenguaje ecográfico
Lenguaje ecográfico
Lenguaje ecográfico
Algunos artefactos
Algunos artefactos
Sombra acústica posterior: responsable,
estructura que refleja todo el US.
Algunos artefactos
Refuerzo acústico posterior: responsable,
estructura que transmite todo el US
Fin…
