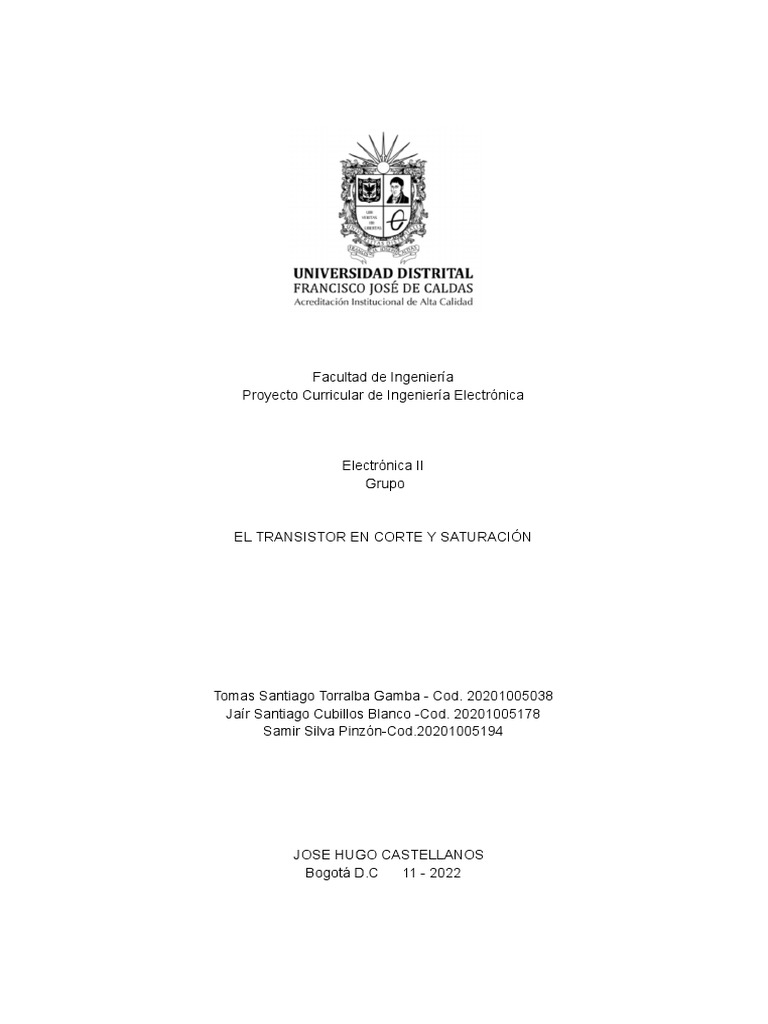

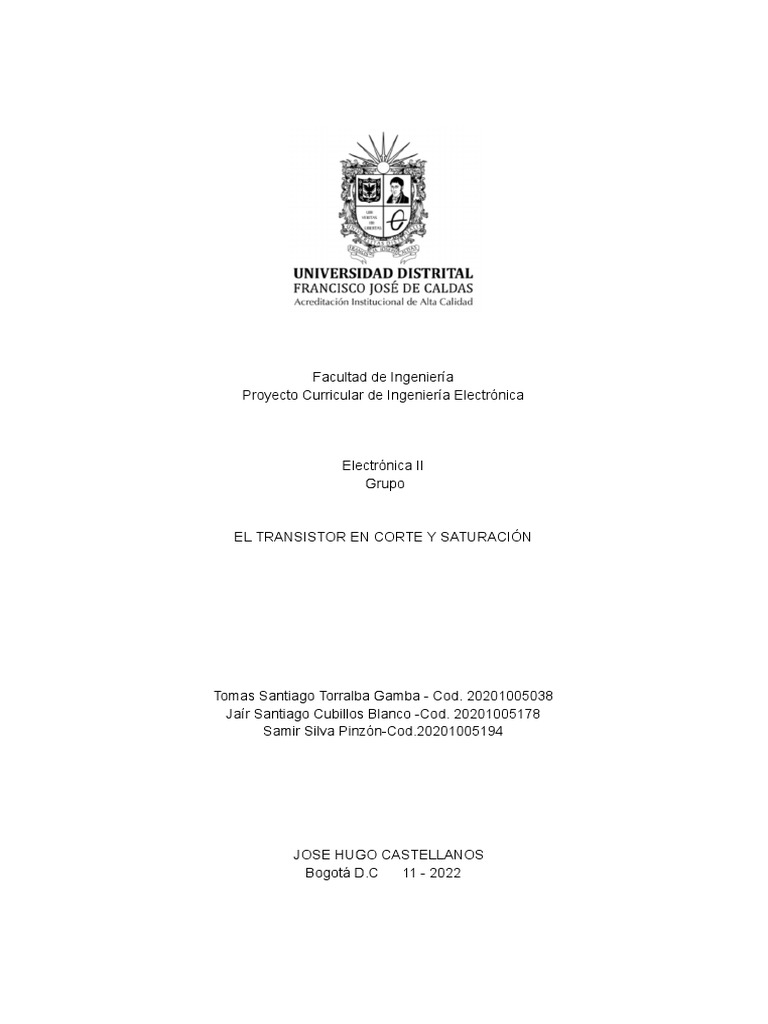

Facultad de Ingeniería

Proyecto Curricular de Ingeniería Electrónica

Electrónica II
Grupo

EL TRANSISTOR EN CORTE Y SATURACIÓN

Tomas Santiago Torralba Gamba - Cod. 20201005038

Jaír Santiago Cubillos Blanco -Cod. 20201005178
Samir Silva Pinzón-Cod.20201005194

JOSE HUGO CASTELLANOS

Bogotá D.C 11 - 2022
Corte y saturación

Figura 1. Curva característica del transistor.

Para la configuración emisor común del transistor BJT, el transistor se puede operar en la
zona de corte y saturación, comportándose en estas regiones como un interruptor. Para poder
polarizar el transistor con el fin de que opere en dichas regiones de corte o saturación
debemos tener unas consideraciones especiales.

En la región de saturación, consideramos que el valor del voltaje VCE vale cero, esto
anterior, para determinar la corriente de saturación. Por lo tanto:

𝑉𝑐𝑐 = 𝐼𝑐 * 𝑅𝑐 + 𝑉𝑐𝑒

𝑉𝑐𝑐 = 𝐼𝑐 * 𝑅𝑐 + 0

𝑉𝑐𝑐
𝐼𝑐 = 𝑅𝑐

𝐼𝑐
𝐼𝐵 = ℎ𝑓𝑒

Para determinar el corte, consideramos que la corriente de base es igual a cero, por lo tanto la
corriente de colector es igual a cero:

𝑉𝑐𝑐 = 𝐼𝑐 * 𝑅𝑐 + 𝑉𝑐𝑒

𝑉𝑐𝑐 = 0 * 𝑅𝑐 + 𝑉𝑐𝑒

𝑉𝑐𝑐 = 𝑉𝑐𝑒
Multivibradores.

En electrónica, un multivibrador es un circuito capaz de generar una onda cuadrada sin recibir
algún tipo de señal alterna, esto es posible ya que dicho circuito está conformado por un par
de transistores que trabajan en la zona de corte o saturación; los cuales gracias a su capacidad
de funcionar como interruptores, cargan y descargan un condensador, el cual si se mide en el
osciloscopio nos arroja una señal cuadrada.

Existen dos tipos de multivibradores los cuales a su vez se dividen en diferentes

configuraciones:

● De funcionamiento continuo: genera ondas sin utilizar una fuente de alimentación

ac.
● De funcionamiento impulsado: Requieren de una señal de entrada para empezar a
regular.
Multivibrador Astable.
Este multivibrador no tiene ningún estado estable, lo que significa que posee dos estados
inestables entre los que conmuta, permaneciendo en cada uno de ellos un tiempo
determinado; en estos circuitos la forma de onda de la oscilación vibra en múltiples
frecuencias, donde la frecuencia de conmutación depende, en general, de la carga y descarga
de condensadores.

Figura 2. Multivibrador astable.

Figura 3.Curvas de salida del multivibrador astable.

Multivibrador Monoestable.
El multivibrador monoestable presenta un comportamiento secuencial, al recibir una señal
exterior, cambia de estado y se mantiene en él durante un periodo que viene determinado por
la constante tao. Transcurrido dicho período, la salida del monoestable vuelve a su estado
original.

Figura 4. Multivibrador astable.

Figura 5.Curvas de salida del multivibrador monoestable.

Multivibrador Biestable.
El multivibrador biestable o flip-flop, presenta dos estados estables y puede almacenar
energía. Se puede hacer que cambie de estado mediante señales aplicadas a una o más
entradas de control y tiene una o dos salidas.

Figura 6. Multivibrador biestable.

 Figura 7. Curvas de salida del multivibrador biestable.

DISEÑO.

Multivibrador astable:

Del datasheet del CA3086 tenemos que:

𝐼𝑐 𝑠𝑎𝑡 = 5𝑚𝐴; 𝑉𝐵𝐸 𝑠𝑎𝑡 = 0, 72𝑉; 𝑉𝐶𝐸 𝑠𝑎𝑡 = 0, 23𝑉; ℎ𝑓𝑒 𝑠𝑎𝑡 ≃ 82

Utilizaremos un voltaje de alimentación 𝑉𝑐𝑐 = 15𝑉.

𝑉𝑐𝑐 15𝑉
𝑅𝑐 = 𝐼𝑐
= 5𝑚𝐴
= 3𝑘Ω

𝐼𝑐 5𝑚𝐴
𝐼𝐵 = ℎ𝑓𝑒
= 82
= 62, 5𝑢𝐴

𝐼𝐵 = 70𝑢𝐴

𝑉𝑐𝑐−𝑉𝐵𝐸 15𝑉−0,72𝑉
𝑅𝐵 = 𝐼𝐵
= 70𝑢𝐴
≃ 220𝑘Ω

(Escogemos un valor menor, para garantizar una correcta polarización)

𝑅𝐵 = 180𝑘Ω

1 1
𝑇= 𝑓
= 1𝑘𝐻𝑧
= 1𝑚𝑠

𝑇 = 1, 4 * 𝑅𝐵 * 𝐶𝐵
 𝑇 1𝑚𝑠
𝐶𝐵 = 1,4*𝑅𝐵
= 1,4*(228𝑘Ω)
= 3, 13 𝑛𝐹

Figura 8. Diagrama multivibrador astable.

Diseño multivibrador bistable:

𝑉𝑐𝑐−𝑉𝐶𝐸𝑠𝑎𝑡 15𝑉−0.23𝑉
𝑅𝐶 = 𝐼𝑐𝑠𝑎𝑡
= 10𝑚𝐴
≃ 1. 5𝑘Ω(5%)
Tomamos como voltaje pulso de disparo 5v

(𝑉𝑃−𝑉𝐵𝐸𝑠𝑎𝑡)*ℎ𝑓𝑒 (5𝑉−0.8𝑉)*90
𝑅𝐵 = 𝐼𝑐𝑠𝑎𝑡
− 𝑅𝐶 = 10𝑚𝐴
− 1. 5𝑘Ω = 36. 300𝑘Ω ≃ 39𝑘Ω(5%)
Escogemos este valor para garantizar saturación

1 1
𝐶= 1,4*𝑅𝐵*𝑓𝑜
= 1,4*39𝑘*1200
= 15. 25𝑛𝐹
Para tener un divisor por 4 debemos usar dos multivibradores biestables ya que
naturalmente la señal de salida de un biestable tiene la mitad de la frecuencia de la
señal de entrada, así pues, la siguiente etapa tendrá los mismos valores de
Resistencias 𝑅𝐶y 𝑅𝐵, pero el capacitor que deriva el pulso de salida de la primera
etapa del biestable será distinto.
1 1
𝐶= 1,4*𝑅𝐵*𝑓𝑜
= 1,4*39𝑘*600
= 30. 5𝑛𝐹
 Figura 9. Diagrama biestable.

Diseño multivibrador monoestable:

𝑉𝑐𝑐−𝑉𝐶𝐸𝑠𝑎𝑡 15𝑉−0.23𝑉
𝑅𝐶 = 𝐼𝑐𝑠𝑎𝑡
= 10𝑚𝐴
≃ 1. 5𝑘Ω(5%)

(𝑉𝑐𝑐−𝑉𝐵𝐸𝑠𝑎𝑡)*ℎ𝑓𝑒 (15𝑉−0.8𝑉)*90
𝑅𝐵 ≤ 𝐼𝑐𝑠𝑎𝑡
− 𝑅𝐶 = 10𝑚𝐴
− 1. 5𝑘Ω = 140. 5𝑘Ω ≃ 120𝑘Ω(5%)
Escogemos este valor para garantizar saturación

1 1
𝐶2 = 1,4*𝑅𝐵*𝑓𝑜
= 1,4*120𝑘*1200
= 4. 9𝑛𝐹

𝑇 = 0. 7 * 𝑅𝐶2𝐶1 → 𝐶1 =
1 1
𝑓 1200
0.7*𝑅𝐶2
= 𝑇 = 0. 7 * 𝑅𝐶2𝐶1 → 𝐶1 = 0.7*1500
= 0. 7µ𝐹
 Figura 10 . Diagrama monoestable.

DESARROLLO

Para la primera parte se desarrolló un astable con un ciclo útil del 50%, como se puede

observar en la figura 11, se logró obtener Q Y Q’

Figura 11. Señal obtenida del astable.

Para el tercer apartado, se quiso obtener un multivibrador monoestable, la señal obtenida la
podemos ver en la figura 13, la cual nos muestra tanto el disparo como el cambio que genera
en la señal.

Figura 13. Señal obtenida del monostable

CONCLUSIONES

● El circuito Monoestable, permite implementar un divisor por 4 sin necesidad de hacer uso

de dos biestables divisores por dos, basta con realizar los cálculos correspondientes y se tiene

como resultado una funcionalidad parecida a la del ya mencionado biestable para dividir por

●Es posible manipular los estados de estos transistores para determinada cantidad de pulsos y

no limitarse a pulsos sencillos, lo que aumenta las posibilidades de uso.

●Cada multivibrador tiene posibilidades distintas y así mismo aplicaciones, aunque hay casos

en los que varios de ellos pueden servir para obtener una misma salida.

●En el caso del multivibrador Astable vemos que el ciclo útil de la señal es de alrededor del

50%, y dado el correcto cálculo del elemento almacenador de energía, la frecuencia de la

señal es aproximadamente de 2,2KHz es decir que la señal presenta un error, dado el valor

comercial del elemento almacenador y la tolerancia de las resistencias.

BIBLIOGRAFIA.

- Torres, H. (2021, 7 marzo). Transistor BJT corte y saturación en emisor común.

HeTPro-Tutoriales. (https://hetpro-store.com/TUTORIALES/transistor-bjt/)

- colaboradores de Wikipedia. (2022, 12 septiembre). Multivibrador. Wikipedia, la

enciclopedia libre. ( https://es.wikipedia.org/wiki/Multivibrador)

- Hugo Castellanos, J. (2020, 14 julio). Moodle Pregrados Universidad Distrital: Log

in to the site. Moodle.

(https://pregradoaulas.udistrital.edu.co/login/index.php?id=159812)
