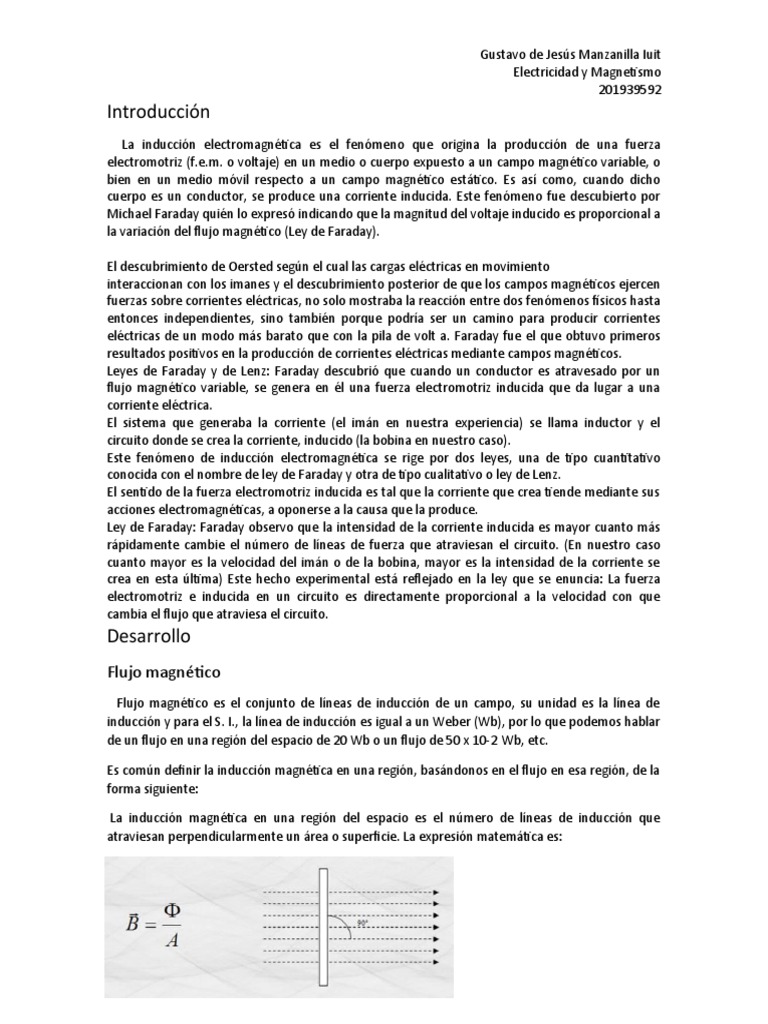

Introducción
La inducción electromagnética es el fenómeno que origina la producción de una fuerza
electromotriz (f.e.m. o voltaje) en un medio o cuerpo expuesto a un campo magnético variable, o
bien en un medio móvil respecto a un campo magnético estático. Es así como, cuando dicho
cuerpo es un conductor, se produce una corriente inducida. Este fenómeno fue descubierto por
Michael Faraday quién lo expresó indicando que la magnitud del voltaje inducido es proporcional a
la variación del flujo magnético (Ley de Faraday).

El descubrimiento de Oersted según el cual las cargas eléctricas en movimiento

interaccionan con los imanes y el descubrimiento posterior de que los campos magnéticos ejercen
fuerzas sobre corrientes eléctricas, no solo mostraba la reacción entre dos fenómenos físicos hasta
entonces independientes, sino también porque podría ser un camino para producir corrientes
eléctricas de un modo más barato que con la pila de volt a. Faraday fue el que obtuvo primeros
resultados positivos en la producción de corrientes eléctricas mediante campos magnéticos.
Leyes de Faraday y de Lenz: Faraday descubrió que cuando un conductor es atravesado por un
flujo magnético variable, se genera en él una fuerza electromotriz inducida que da lugar a una
corriente eléctrica.
El sistema que generaba la corriente (el imán en nuestra experiencia) se llama inductor y el
circuito donde se crea la corriente, inducido (la bobina en nuestro caso).
Este fenómeno de inducción electromagnética se rige por dos leyes, una de tipo cuantitativo
conocida con el nombre de ley de Faraday y otra de tipo cualitativo o ley de Lenz.
El sentido de la fuerza electromotriz inducida es tal que la corriente que crea tiende mediante sus
acciones electromagnéticas, a oponerse a la causa que la produce.
Ley de Faraday: Faraday observo que la intensidad de la corriente inducida es mayor cuanto más
rápidamente cambie el número de líneas de fuerza que atraviesan el circuito. (En nuestro caso
cuanto mayor es la velocidad del imán o de la bobina, mayor es la intensidad de la corriente se
crea en esta última) Este hecho experimental está reflejado en la ley que se enuncia: La fuerza
electromotriz e inducida en un circuito es directamente proporcional a la velocidad con que
cambia el flujo que atraviesa el circuito.
Desarrollo
Flujo magnético
Flujo magnético es el conjunto de líneas de inducción de un campo, su unidad es la línea de
inducción y para el S. I., la línea de inducción es igual a un Weber (Wb), por lo que podemos hablar
de un flujo en una región del espacio de 20 Wb o un flujo de 50 x 10-2 Wb, etc.

Es común definir la inducción magnética en una región, basándonos en el flujo en esa región, de la
forma siguiente:

 La inducción magnética en una región del espacio es el número de líneas de inducción que
atraviesan perpendicularmente un área o superficie. La expresión matemática es:


 Gustavo de Jesús Manzanilla Iuit
Electricidad y Magnetismo
201939592
Si las líneas de inducción no atraviesan perpendicularmente el área mencionada, sino
oblicuamente, la inducción aumentará debido a la reducción aparente del área perpendicular a las
líneas de inducción, para un flujo constante. Así, donde “B” es la inducción magnética en el área
oblicua al flujo, “Asen q” es el área perpendicular al flujo y “q” es el ángulo que forman las líneas
de inducción y una línea imaginaria sobre la superficie, ambas líneas en el mismo plano. De las
ecuaciones anteriores es común obtener el flujo que atraviesa un área, por lo que a:

se le denomina el flujo máximo

que atraviesa un área a éste.

Matemáticamente, si q es
90°, sen 90° = 1, el flujo es máximo y físicamente el área es
perpendicular a las líneas de inducción pasando todas por el área; si el ángulo es 0°,  sen 0° = 0; y el
flujo es cero, lo que indica físicamente que el plano del área coincide con las líneas de inducción.
Por lo que ninguna línea lo atraviesa. Ver figura.

Al igual que en la definición de trabajo, el producto escalar de los vectores mencionados es igual a
multiplicar la magnitud de B por la magnitud de A por el coseno del ángulo que forman los
vectores, quedando el modelo matemático siguiente:


F = B A cos q

Aquí, el flujo es nulo si q es 90° ya que cos 90°= 0; y es máximo, igual a B A si el ángulo es 0°,
puesto que cos =° = 1. (Ing. Braulio Barbosa García, s.f.)

Fem inducida y Ley de Faraday

El flujo de un campo magnético se calcula de forma análoga al flujo del campo eléctrico. ◼ La
unidad del flujo magnético es el weber (Wb) Φm =∫S ⃗ B·⃗ nds=∫S Bn ds 2

1 Wb=1T · m 2
Es muy común tener el caso de una superficie rodeada por una bobina que contiene N vueltas de
alambre.

En este caso, el flujo del campo magnético es: Φm =N B Acos θ, siendo N el número de vueltas, A
el área de la superficie plana encerrada por una sola vuelta.

Faraday y Lenz demostraron que si el flujo magnético a través de un área rodeada por un circuito
(por ejemplo, una espira) varía, se induce una fem (fuerza electromotriz) que es igual en módulo a
la variación por unidad de tiempo del flujo que atraviesa el circuito. (htt)

Ley de Lenz
 Gustavo de Jesús Manzanilla Iuit
Electricidad y Magnetismo
201939592
“El sentido de la corriente inducida sería tal que su flujo se opone a la causa que la produce”.

la Ley de Lenz plantea que los voltajes inducidos serán de un sentido tal que se opongan a la variación del
flujo magnético que las produjo. Esta ley es una consecuencia del principio de conservación de la energía.
La polaridad de un voltaje inducido es tal, que tiende a producir una corriente, cuyo campo magnético se
opone siempre a las variaciones del campo
existente producido por la corriente
original. El flujo de un campo magnético
uniforme a través de un circuito plano viene
dado por:

Si el

pulgar, el dedo índice y el dedo medio de la

mano derecha se coloca en el ángulo recto
entre sí, apuntando con el pulgar en la
dirección que se mueve el conductor y
apuntándose con el índice en la dirección
del campo (NaS), el dedo medio apuntara en
la dirección convencional de la corriente
inducida. (Jiménez, s.f.)

FEM de movimiento
Es la fem que aparece cuando un conductor se desplaza en el interior de un campo magnético. La
fem de movimiento puede explicarse y calcularse a partir de las fuerzas que el campo magnético

ejerce sobre las cargas en movimiento del conductor. Puede ser explicada sin necesidad de la Ley
de Faraday. Para estos casos la Ley de Faraday simplemente proporciona una visión alternativa
(en términos de cambio de flujo). Sin embargo, en situaciones donde el campo magnético varía en
el tiempo las corrientes inducidas solamente pueden explicarse y calcularse con la Ley de Faraday.
(Sánchez, s.f.)

Inductancia
 Gustavo de Jesús Manzanilla Iuit
Electricidad y Magnetismo
201939592
La inductancia es la creación de un campo eléctrico debido a un cambio en la densidad del flujo
magnético. Este cambio en la densidad del flujo genera una fuerza que actúa en el conductor. Este
principio se aplica a motores y, si la fuerza resulta en un movimiento en el campo eléctrico, a
generadores.

Un cambio en la corriente eléctrica altera el campo magnético y la inductancia induce una

contra fuerza electromotriz que actúa contra el flujo de corriente. Una inductancia pura resulta en
un cambio de fase donde la corriente desfasa el voltaje en 90°. Las resistencias óhmicas o
capacitancias en circuitos reales producen un ángulo de cambio de fase φ.

En un circuito de CA, una inductancia produce una reactancia inductiva que, si se ignora el ángulo
de cambio de fase, es el producto de la frecuencia angular ω y la inductancia. Tomando en
consideración el ángulo de fase, este proporciona la impedancia compleja jωL. (item, s.f.)

Energía magnética
La fuerza magnética entre imanes y/o electroimanes es un efecto residual de la fuerza magnética
entre cargas en movimiento. Esto se debe a que dentro de los imanes convencionales hay
microcorrientes que macroscópicamente dan lugar a líneas de campo magnético cerrado que
salen del material y vuelven a entrar en él. Los puntos de entrada forman un polo y los puntos de
salida al otro polo.

La fórmula para calcular la energía magnética es aplicable a través de la ley de Coulomb

f = k M. M. M. M.

f = fuerza magnética
k = culombio constante
M y M = masas magnéticas situadas en este espacio o campo magnético.

La energía magnética terrestre y la de los imanes naturales o artificiales se manifiestan con

máxima intensidad concentrados en dos puntos determinados de la Tierra y de los imanes,
llamados polos magnéticos, que se distinguen con los apodos de Polo Norte y Polo Sur. La fuerza
de atracción que se observa entre los polos del nombre opuesto de dos imanes o la repulsión
entre los polos del mismo nombre es la manifestación más obvia de la energía magnética.

Puede haber un ejemplo o manifestación de un imán con un objeto que lo atrae, como un clavo u
otro material que lo atrae como fuerza de gravedad. (htt1)

Circuitos RL
El resistor (R), el inductor (L) y el condensador (C) son los elementos básicos del circuito lineal
pasivo. Estos componentes juegan un papel clave para formar un circuito eléctrico de cuatro
formas diferentes, como el circuito RL, el circuito LC y el
circuito RLC.
 Gustavo de Jesús Manzanilla Iuit
Electricidad y Magnetismo
201939592
Un circuito RL (también conocido como filtro RL, circuito resistor-inductor o red RL) se puede
definir como un circuito eléctrico que se puede construir con elementos de circuito pasivo de un
resistor (R) y un inductor (L) conectados entre sí, a través de una fuente de corriente o de voltaje.

Dado que tanto los componentes como R & L están conectados en serie, entonces el flujo de
corriente dentro de ambos componentes y el circuito completo será el mismo como IR = IL = I. La
caída de voltaje a través de la resistencia y el inductor son VR y VI.

Aplicando la ley de voltaje de Kirchhoff (es decir, la suma de la caída de voltaje debe ser igual para
aplicar voltaje) a este circuito obtenemos;

V = VR + VL

 En un circuito RL en serie, el flujo de corriente se retrasa con respecto al voltaje a través de un
ángulo «ϕ» debido al efecto inductor. Entonces, aquí, el factor de potencia se puede dar como el
coseno del ángulo de retraso «ϕ»

El factor de potencia = Cos ϕ = Resistencia/Impedancia = R/Z

Cos ϕ = R/√R2+XL2 = R/√R2+ (ω L)2

La ecuación anterior se puede dividir con «R»

Cos ϕ = 1/√1+ (ω L/R)2

De hecho, cuando tenemos ω L>>R, que es un factor de potencia pequeño, el «1» en el
denominador se vuelve insignificante.

Entonces, Cos ϕ = R / ω L (electrónicaonline, s.f.)
