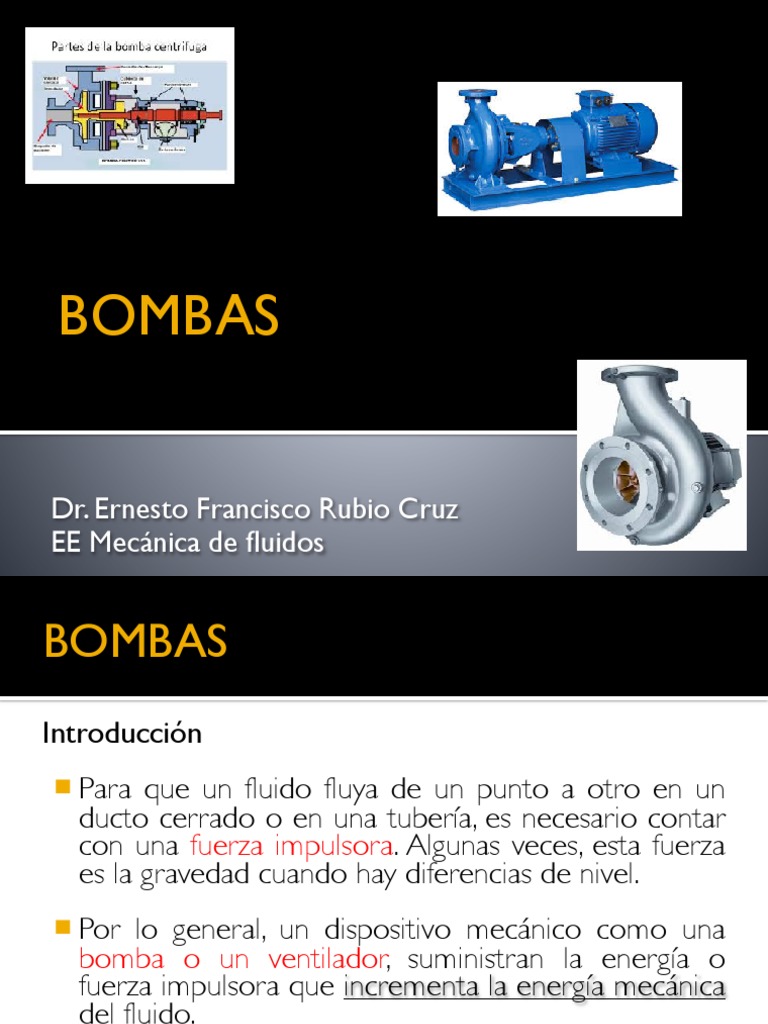

BOMBAS

Dr. Ernesto Francisco Rubio Cruz

EE Mecánica de fluidos
BOMBAS
Introducción
Para que un fluido fluya de un punto a otro en un
ducto cerrado o en una tubería, es necesario contar
con una fuerza impulsora. Algunas veces, esta fuerza
es la gravedad cuando hay diferencias de nivel.
Por lo general, un dispositivo mecánico como una
bomba o un ventilador, suministran la energía o
fuerza impulsora que incrementa la energía mecánica
del fluido.
Esta energía puede usarse para aumentar la
velocidad (mover el fluido), la presión o la
elevación del fluido, tal como lo expresa la
ecuación del balance de energía mecánica,
ecuación (1):

que relaciona v con p, ρ y el trabajo.

Los métodos más comunes para adicionar energía
son el desplazamiento positivo y la acción centrífuga.
En general, la palabra “bomba” describe una máquina
o dispositivo que se usa para mover un líquido
incompresible.

En las bombas y los ventiladores, la densidad del

fluido no varía de manera apreciable y se puede
suponer que existe un flujo incompresible.
1. Potencia y trabajo requeridos.

Mediante la expresión del balance total de

energía mecánica, ecuación (1) para una bomba
y un sistema de tuberías, puede calcularse la
energía mecánica real o teórica Ws en J/kg
adicionada al fluido por la bomba.
Si la eficiencia fraccionaria es η y Wp es el
trabajo axial suministrado por la bomba, la
ecuación da:
La potencia real (o potencia al freno de una
bomba) es la siguiente:
2. Altura de aspiración.
La potencia calculada depende de las diferencias de
presión y no de que las presiones reales estén por
encima o por abajo de la presión atmosférica.
Sin embargo, el límite inferior de la presión absoluta
en la línea de aspiración (entrada) de la bomba
queda fijado por la presión de vapor del líquido a su
temperatura en la línea de aspiración. Si la presión
sobre el líquido en la línea de aspiración se reduce a
la presión de vapor, parte del líquido se evapora
instantáneamente (cavitación).
En estas condiciones, no puede introducirse
líquido a la bomba. Para el caso especial en que
el líquido no es volátil, la fricción en la línea de
aspiración de la bomba es despreciable y si el
líquido está siendo bombeado desde un
depósito abierto, la bomba operará con su
máximo de altura vertical de aspiración.
Para agua fría esto sería de unos 10.4 m de
agua. No obstante, en condiciones prácticas, la
fricción, la presión de vapor, los gases disueltos y
las pérdidas en la entrada, hacen que este valor
sea muy inferior.
3. Bombas centrífugas.

Las industrias de proceso emplean con

frecuencia bombas centrífugas. Se pueden
adquirir en tamaños desde 0.004 hasta 380 m3/
min (1 a 100,000 gal/min) y para presiones de
descarga desde unos cuantos metros de carga
hasta 5000 kPa. Una bomba centrífuga consiste,
en su forma más simple, en un propulsor que
gira dentro de una armadura.
 Figura 1. Bomba centrífuga simple.
El líquido entra axialmente a la bomba en el punto 1 en la
línea de aspiración y penetra hasta el centro de rotación del
propulsor, de donde se distribuye de manera radial. Al
hacerlo así, se introduce en los canales, entre las paletas en
el punto 2, y fluye por dichos canales hacia el punto 3,
situado en la periferia del impulsor. Aquí se recolecta en la
cámara espiral 4 y fluye hacia la descarga de la bomba 5.
Símbolos de equipos para diagramas de
flujo - Bombas
