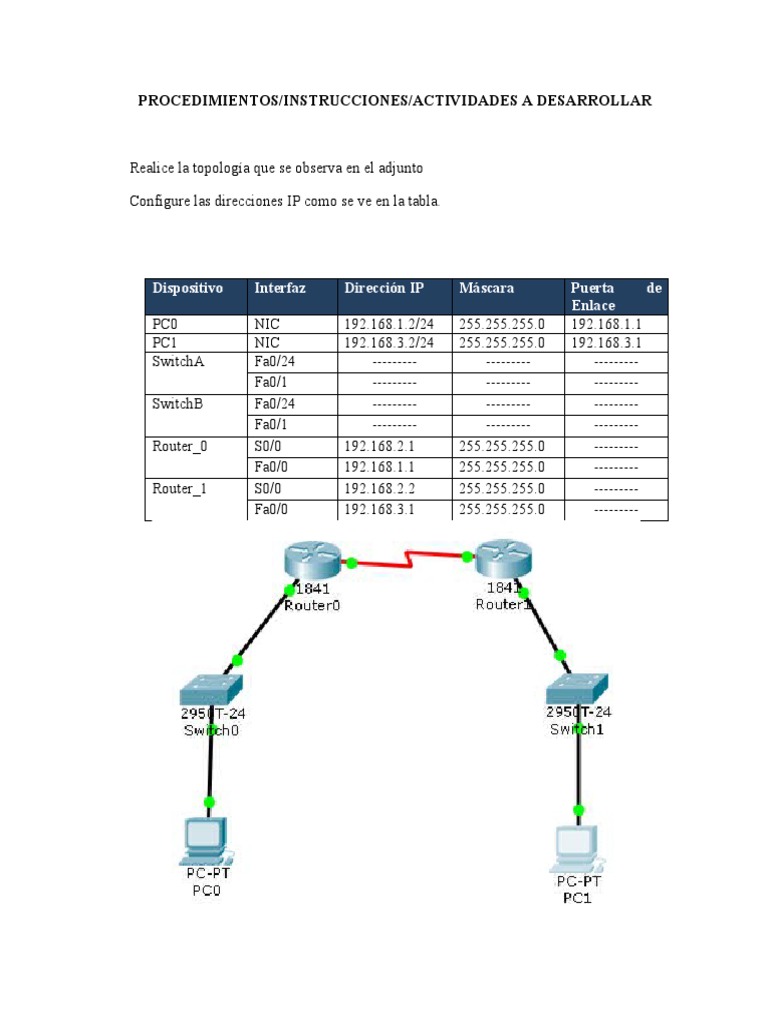

PROCEDIMIENTOS/INSTRUCCIONES/ACTIVIDADES A DESARROLLAR

Realice la topología que se observa en el adjunto

Configure las direcciones IP como se ve en la tabla.

Dispositivo Interfaz Dirección IP Máscara Puerta de

Enlace
PC0 NIC 192.168.1.2/24 255.255.255.0 192.168.1.1
PC1 NIC 192.168.3.2/24 255.255.255.0 192.168.3.1
SwitchA Fa0/24 --------- --------- ---------
Fa0/1 --------- --------- ---------
SwitchB Fa0/24 --------- --------- ---------
Fa0/1 --------- --------- ---------
Router_0 S0/0 192.168.2.1 255.255.255.0 ---------
Fa0/0 192.168.1.1 255.255.255.0 ---------
Router_1 S0/0 192.168.2.2 255.255.255.0 ---------
Fa0/0 192.168.3.1 255.255.255.0 ---------
Vamos a colocar las direcciones IP a las PC, de la siguiente forma:

Clic sobre la PC, en la ventana seleccione la pestaña Desktop, aparece la ventana

mostrada

Ahora seleccione ip configuration y coloque la siguiente configuración en las PC:

PC0 PC1

Dirección IP 192.168.1.2 Dirección IP 192.168.3.2

Máscara de 255.255.255.0 Máscara de Subred 255.255.255.0

Suborned

Puerta de Enlace 192.168.1.1 Puerta de Enlace 192.168.3.1

Ahora se configurarán los Router. De un Clic en el Router, esta vez seleccione la pestaña
CLI para entrar a la consola del Router, inicialmente le preguntará si desea entrar al dialogo
de configuración, escriba no y de un enter, de otro enter para iniciar, e introduzca la
siguiente configuración:

Para el Router0

Router>enable

Router# configure Terminal

Router(config) # interface fastethernet 0/0

Router(config-if)# ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)# interface serial 0/0/0

Router(config-if)# ip address 192.168.2.1 255.255.255.0

Router(config-if)# no shutdown

Router(config-if)# clock rate 1000000

Router(config-if)# exit

Router(config)# hostname Router_0

Router_0(config)# router rip

Router_0(config-router)# network 192.168.1.0

Router_0(config-router)# network 192.168.2.0

Router_0(config-router)# exit

Router_0(config)# exit

Router_0# copy running-config startup-config

Para el Router1

Router> enable

Router# configure Terminal

Router(config) # interface fastethernet 0/0

Router(config-if)# ip address 192.168.3.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)# interface serial 0/0/0

Router(config-if)# ip address 192.168.2.2 255.255.255.0

Router(config-if)# no shutdown
 Router(config-if)# exit

Router(config)# hostname Router_1

Router_1(config)# router rip

Router_1(config-router)# network 192.168.3.0

Router_1(config-router)# network 192.168.2.0

Router_1(config-router)#exit

Router_1(config)# exit

Router_1# copy running-config startup-config

Haga pruebas de conectividad entre las computadoras, para ello haga un clic en las
computadoras, seleccione la pestaña Desktop y luego haga clic en Command Prompt, luego
escriba ping [dirección ip]

Hasta el momento usted ha realizado la configuración básica de los router por medio de la
CLI (línea de interfaz de comando) ubicada en la ventana emergente al dar clic en el router,
en un equipo real el acceso a la CLI, se realiza por medio de una interfaz física llamada
consola. Utilizando la consola configuraremos las contraseñas tanto para router, telnet y
consola y colocaremos descripciones a las interfaces.

Agregue una laptop a la topología e interconéctela con el router0 por medio de un cable de
consola (cable celeste), desde la interface serial RS232 de la laptop hacia la interface
consola del router.
De un clic izquierdo en la laptop,pestaña Desktop, seleccione terminal y verifique la
configuración de la transmisión serial.
 Configuración de la interfaz serial

1. Si están correctos los valores presione OK, en ese instante deberá aparecer la CLI
del router donde podremos revisar las configuraciones hechas anteriormente con el
comando show running-config en el modo de privilegiado (#).

2. Ahora se configuraran las contraseñas encriptadas para router, consola y telnet,

además colocaremos descripciones a las interfaces, para esto entre en el modo de
configuración de router (config) y escriba lo siguiente.

Para el Router0

Router (config)#service password-encryption

Router (config)#enable secret redes

Router (config)#line vty 0 4

Router (config-line)#password redes2

Router (config-lin)#login

Router (config-line)#exit

Router (config)#line console 0

Router (config-line)#password exito

Router (config-lin)#login

Router (config-line)#exit
Router(config) # interface fastethernet 0/0

Router(config-if)#description Enlace FastEthernet con switch de la red LAN

Router(config-if)#exit

Router (config)#interface Serial 0/0/0

Router(config-if)#description Enlace Serial punto a punto con la interfaz Serial 0/0 de

Router1

Router(config-if)#exit

Router(config) #exit

Router#exit

De acuerdo con las configuraciones anteriores, las contraseñas quedan de la siguiente

forma:

Router: redes

telnet: redes2

consola: exito

REFERENCIAS BIBLIOGRÁFICAS

TANENBAUM, ANDREW S., WETHERALL, DAVID. (2012). REDES DE

COMPUTADORAS. MÉXICO: PEARSON EDUCACIÓN, (1 EJEMPLAR
DISPONIBLE EN BIBLIOTECA)
