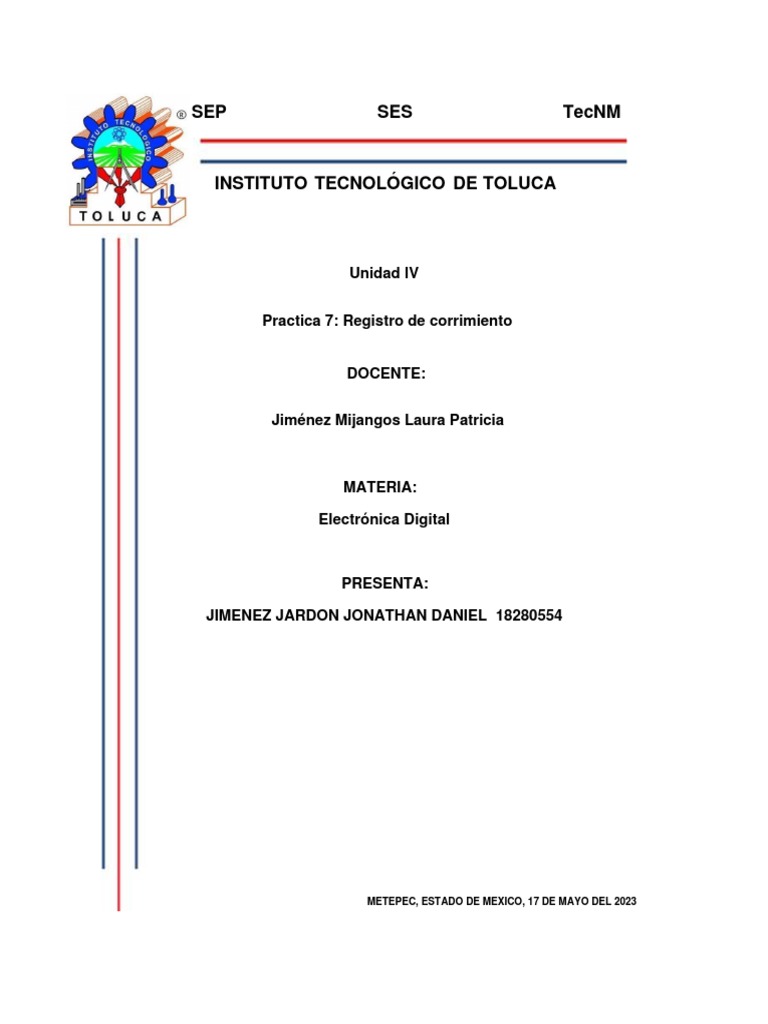

SEP SES TecNM

INSTITUTO TECNOLÓGICO DE TOLUCA

Unidad lV

Practica 7: Registro de corrimiento

DOCENTE:

Jiménez Mijangos Laura Patricia

MATERIA:

Electrónica Digital

PRESENTA:

JIMENEZ JARDON JONATHAN DANIEL 18280554

METEPEC, ESTADO DE MEXICO, 17 DE MAYO DEL 2023

Contenido
Introducción................................................................................................................................ 3
Objetivos…................................................................................................................................. 4
Materiales y equipo…...………………………………………………………………….……………. 5
Desarrollo……………………………………………..………………………………………………… 6
Resultados ……………………..…………………………………………………………………….… 7
Conclusión ................................................................................................................................. 8
Fuentes bibliográficas................................................................................................................. 9
Introducción
Los registros de corrimiento son componentes esenciales en la electrónica digital, y su
implementación utilizando flip-flops sincronizados por medio de un 555 agrega un elemento
adicional de sincronización y control. Esta práctica tiene como objetivo explorar el uso de un
circuito integrado 555 como generador de señales de reloj para sincronizar los flip-flops y crear
un registro de corrimiento.

El circuito integrado 555 es un versátil temporizador que se utiliza comúnmente en aplicaciones

electrónicas. Su configuración básica incluye resistencias y capacitores que determinan los
tiempos de retardo y los ciclos de trabajo de las señales generadas. En esta práctica,
emplearemos el 555 para generar una señal de reloj, que sincronizará los flip-flops en el registro
de corrimiento.

Un registro de corrimiento es una cadena de flip-flops conectados en cascada, donde cada flip-
flops almacena un bit de información. El 555 generará pulsos de reloj que controlarán el
desplazamiento de los bits dentro del registro, permitiendo la transferencia de datos en
secuencia. Al utilizar flip-flops sincronizados por medio de un 555, aseguramos un
funcionamiento coordinado y controlado del registro.

Durante esta práctica, aprenderemos cómo configurar el 555 como generador de señales de
reloj y cómo utilizarlo para sincronizar los flip-flops en el registro de corrimiento. También
exploraremos diferentes modos de operación del 555, como el modo astable, que nos permitirá
generar pulsos de reloj periódicos.

Además, investigaremos las aplicaciones prácticas de los registros de corrimiento sincronizados

por un 555. Estas incluyen la transferencia de datos en sistemas de comunicación serie, el
desplazamiento de bits en registros de desplazamiento paralelo-serie y serie-paralelo, y la
implementación de contadores y registros de desplazamiento con retroalimentación.

Durante la práctica, utilizaremos herramientas de diseño y simulación para visualizar el

funcionamiento del registro de corrimiento y realizar pruebas de funcionamiento. Al finalizar,
habremos adquirido un conocimiento sólido sobre el uso de flip-flops sincronizados por medio
de un 555 en la construcción de registros de corrimiento y su aplicación en circuitos digitales.
Objetivo

El objetivo de esta práctica es familiarizarse con la implementación de registros de corrimiento

utilizando flip-flops sincronizados por medio de un circuito integrado 555. A través de esta
práctica, aprenderemos a configurar el 555 como generador de señales de reloj y a utilizarlo
para sincronizar los flip-flops en el registro de corrimiento. Además, exploraremos las
aplicaciones prácticas de estos registros en el diseño de circuitos digitales.

Durante la práctica, lograremos los siguientes objetivos específicos:

1. Comprender el funcionamiento básico de un registro de corrimiento y su importancia en

la electrónica digital.

2. Configurar el circuito integrado 555 en el modo astable para generar pulsos de reloj
periódicos.

3. Diseñar y construir un registro de corrimiento utilizando flip-flops sincronizados por medio

del 555.

4. Realizar pruebas de funcionamiento del registro de corrimiento, observando el

desplazamiento controlado de los bits en respuesta a los pulsos de reloj generados por
el 555.

5. Explorar aplicaciones prácticas de los registros de corrimiento, como la transferencia de

datos en sistemas de comunicación serie, el desplazamiento de bits en registros paralelo-
serie y serie-paralelo, y la implementación de contadores y registros con
retroalimentación.

6. Utilizar herramientas de diseño y simulación para visualizar y verificar el funcionamiento

del registro de corrimiento.

Al finalizar la práctica, se espera adquirir una comprensión sólida de cómo implementar registros
de corrimiento utilizando flip-flops sincronizados por medio de un 555, así como de las
aplicaciones prácticas de estos registros en el diseño de circuitos digitales.
Materiales y equipo
Cantidad Material Imagen
1 555

1 Resistencia de 1kΩ

4 Resistencia de 220
Ω
1 Capacitor de 100 uf

1 Capacitor de 0.1 uf

3 Display de 7
segmentos

3 74LS48

6 74LS74

1 MM74C922N

1 Teclado matricial 4x4

1 Led
Desarrollo
• Paso 1: En el simulador de circuitos “Proteus” conectar el circuito integrado 555 en modo
astable para generar un tren de pulsos de reloj. Ajustar los valores de resistencia y
capacitancia para obtener una frecuencia adecuada para el funcionamiento del registro
de corrimiento.

• Paso 2: Conectar los flip-flops al circuito 555, asegurándose de sincronizarlos

correctamente con los pulsos de reloj generados.

• Paso 3: Conectar el decodificador de 7 segmentos a los flip-flops para convertir los datos
binarios almacenados en los registros en una representación visual legible en los
displays.

• Paso 4: Establecer un valor inicial en los flip-flops para comenzar el proceso de

corrimiento de bits. Este valor puede ingresarse manualmente o mediante interruptores
o dip switch (teclado matricial 4x4) conectados al circuito.

• Paso 5: Observar el desplazamiento secuencial de los bits en los registros de corrimiento

a medida que los pulsos de reloj son aplicados. Verificar la correcta visualización de los
datos en los displays de 7 segmentos.
Resultados
Durante la práctica, se observó un funcionamiento adecuado del circuito de registros de
corrimiento utilizando flip-flops sincronizados por medio del 555. Se pudo comprobar el
desplazamiento secuencial de los bits a medida que los pulsos de reloj eran aplicados, y los
resultados se visualizaron correctamente en los displays de 7 segmentos.

Además, se constató que la frecuencia de los pulsos de reloj tiene un impacto directo en la
velocidad del corrimiento de bits. A mayor frecuencia, el desplazamiento ocurre de manera más
rápida, mientras que una menor frecuencia genera un corrimiento más lento.
Conclusión
En resumen, la práctica de registros de corrimiento en electrónica digital ha proporcionado una
comprensión profunda de su funcionamiento y aplicaciones. A través de la realización de
diferentes experimentos y observaciones, se han obtenido los siguientes resultados y
conclusiones:

• Los registros de corrimiento son circuitos fundamentales en electrónica digital utilizados

para desplazar y almacenar datos de forma secuencial. Estos registros permiten el
desplazamiento de bits a través de sus celdas, lo que facilita diversas aplicaciones como
la transmisión de datos en serie, generación de señales, entre otras.
• Se observó que el corrimiento de bits dentro del registro se logra mediante la aplicación
de pulsos de reloj. Cada pulso de reloj permite que los bits se desplacen una posición
hacia la derecha o hacia la izquierda, según el tipo de registro utilizado (desplazamiento
a la derecha o a la izquierda).
• Durante la práctica, se pudo constatar que los registros de corrimiento son altamente
eficientes y rápidos en la manipulación de datos secuenciales. Esto los convierte en una
herramienta invaluable en aplicaciones donde se requiere el procesamiento y
almacenamiento de grandes volúmenes de datos en tiempo real.

Finalmente, se concluye que los registros de corrimiento son una parte esencial en el diseño de
circuitos digitales y tienen una amplia gama de aplicaciones en diversos campos, como las
comunicaciones, la criptografía, el procesamiento de señales y la lógica secuencial.

.
Fuentes bibliográficas
1. Vázquez, J. (2019). Diseño y análisis de registros de corrimiento en electrónica digital.
Revista Iberoamericana de Tecnología en Educación y Educación en Tecnología, 24,
53-62.
2. López, M. P., & Fernández, G. R. (2020). Implementación de registros de corrimiento
utilizando flip-flops en un curso de electrónica digital. Revista Tecnológica-Educativa,
34, 89-98.
3. García, A. M., & Torres, L. J. (2017). Aplicación de registros de corrimiento en la
transmisión de datos en electrónica digital. Revista de Investigación en Electrónica y
Telecomunicaciones, 5(2), 78-86.
