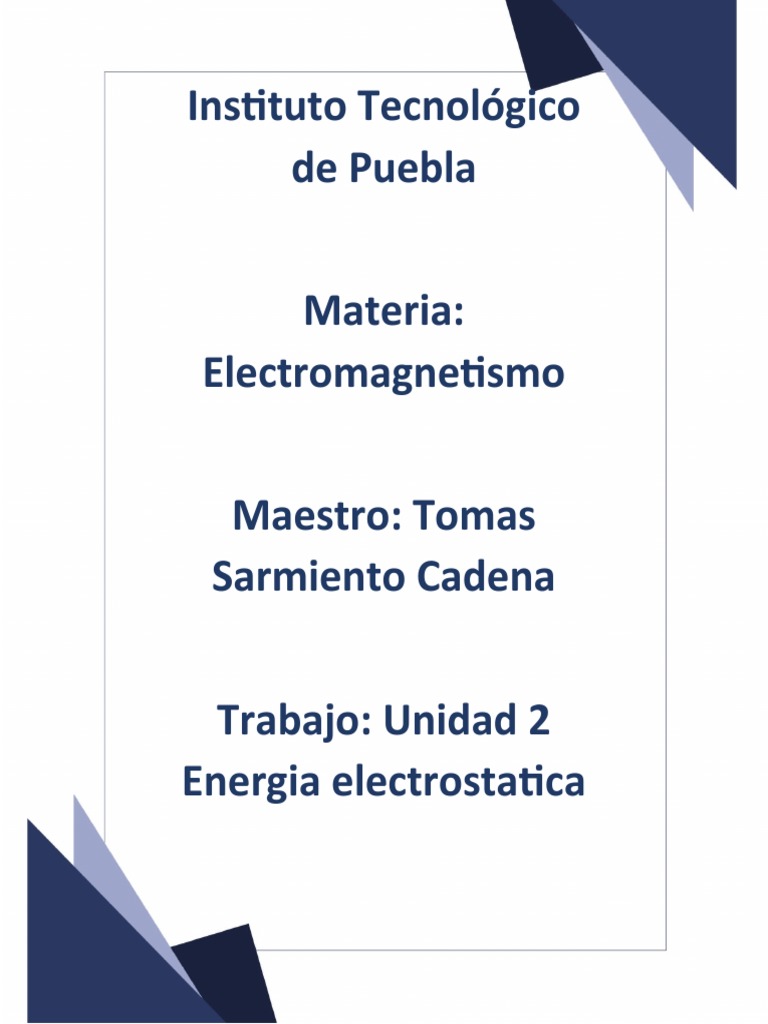

Instituto Tecnológico
de Puebla
Materia:
Electromagnetismo
Maestro: Tomas
Sarmiento Cadena
Trabajo: Unidad 2
Energia electrostatica
Energía potencial electrostática y potencial
electrostático
La energía potencial eléctrica o energía potencial electrostática es
una energía potencial medida en Joules que resulta de las fuerzas
conservativas de Coulomb y esta asociada con la configuración de
un conjunto particular de cargas puntuales dentro de un sistema
definido. Un objeto puede tener energía potencial eléctrica en virtud
de los elementos clave: su propia carga eléctrica y su posición a
otros objetos cargados eléctricamente.
El término “Energía potencial eléctrica” se usa para describir
potencial en sistemas con campo eléctricos variables en el tiempo
mientras que el tiempo “Energía potencial electrostática” se usa para
describir la energía potencial en sistemas con campo eléctricos
variables en el tiempo.
La energía potencial eléctrica de un sistema de cargas puntuales se
define como el trabajo requerido para ensamblar este sistema de
cargas acercándolas, como en el sistema desde una distancia infinita.
Alternamente, la energía potencial eléctrica de cualquier carga o
sistema de cargas dado se denomina el trabajo total realizado por un
conjunto externo al llevar la carga o el sistema de cargas dado se
denomina el trabajo total realizado por un agente externo al llevar la
carga o el sistema de cagas desde el infinito hasta la configuración
actual sin sufrir ninguna aceleración. La energía potencial
electrostática.
U E, de una carga puntual
q en la posición
r en presencia de un campo eléctrico
E se define como el negativo del trabajo
W realizado por la fuerza electrostática para llevarla desde la
posición de referencia
r ref a esa posición
E es el campo electrostático y d
r' es el vector de desplazamiento en una curva desde la posición de
referencia
r ref hasta la posición final
r.
La energía potencial electrostática también se puede definir a partir
del potencial eléctrico de la siguiente manera: La energía potencial
electrostática,
U E, de una carga puntual
q en la posición
r en presencia de un potencial eléctrico
se define como el producto de la carga y el potencial eléctrico.
donde
es el potencial eléctrico generado por las cargas, que es función de
la posición
r.
Capacitancia
La capacitancia eléctrica es una propiedad única que posee un
componente o circuito para almacenar energía en forma de carga
eléctrica y se representa con la letra C. La capacitancia siempre será
una cantidad positiva y depende de la forma y geometría del
capacitor o conductores.
Capacitores y capacitancia
Un capacitor o también conocido como condensador son
componentes que almacenan energía, y lo hacen a través de dos
placas de material conductor separadas por un material dieléctrico.
Esta configuración de placas dieléctrico permite a los condensadores
almacenar energía en forma de carga eléctrica y por lo tano esta
presente la capacitancia, el tipo de material dieléctrico y la distancia
entre las placas determinar el valor de la capacitancia presente en el
capacitor.
Unidades de capacitancia
La capacitancia la podemos expresar como la relación entre la carga
eléctrica que posee un conductor y la diferencia de potencial que
esta presente entre dos conductores.
La unidad de la capacitancia la medimos en faradios, donde un
faradio = Coulomb/Volt según el sistema internacional de unidades
y la podemos representar por la letra F esto en honor al físico ingles
Michael Faraday, el faradio es una unidad bastante grande para
efectos prácticos, ya que, un faradio es una unidad indicara que
tenemos una gran capacitancia.
FACTORES QUE AFECTAN O AUMENTAN
LA CAPACITANCIA
Si las placas están más cerca entre si la capacitancia aumentara
y por lo contrario si se alejan la capacitancia disminuirá.
Placas más grandes aumentan el valor de la capacitancia.
El material dieléctrico es un factor determinante y
directamente defina la capacitancia.
Capacitores en paralelo, serie y mixtos
FORMULA DE LA CAPACITANCIA EN
SERIE
Como regla general, puedes comprobar que tu calculo es correcto si
el valor resultante de la siguiente formula es menor que el valor de
capacitancia más pequeña del circuito.
Formula de la capacitancia equivalente en un circuito serie de
capacitores
FORMULA DE LA CAPACITANCIA EN
PARALELO
A diferencia de la capacitancia en serie, cuando estamos en paralelo,
el valor resultante es mayor que la capacitancia más grande en el
circuito.
CT = C1 + C2 + C3 + C4 + … + Cn
Dieléctricos en campos eléctricos
Los materiales utilizados en la industria electrónica se clasifican en
función de la conducción de la electricidad. Son de tres tipos:
conductores, semiconductores y aislantes/
La finalidad de los materiales dieléctricos es impedir la conducción
de electricidad, se asemejan a la funcionalidad de los aislantes.
La aplicación más común del material dieléctrico se observa en los
condensadores por que las placas conductoras están separadas por
un medio no conductor conocido como material aislante. Según el
tipo de material aislante elegido se clasifican varios tipos de
condensadores,
Que es un material dieléctrico
Un material dieléctrico
se define como el
material no metálico
con alta resistividad, es
decir, un aislante, lo
que significa que
cuando se aplica un
voltaje, no puede pasar
corriente a través del
material. La otra forma
de definir el material dieléctrico es que es un material no conductor
que almacena cargas.
Consideración importante sobre los materiales
dieléctricos
Una consideración importante para un material dieléctrico es su
capacidad para soportar un campo electrostático, disipando al mismo
tiempo un mínimo de energía en forma de calor. Este calor disipado
o pérdida de energía se conoce como pérdida dieléctrica. Cuanto
menor sea la pérdida dieléctrica, más eficaz será la sustancia como
material dieléctrico.
La constante dieléctrica, que es el grado en que una sustancia
concentra las líneas electrostáticas de flujo. Las sustancias con una
constante dieléctrica baja son el vacío perfecto, el aire seco y la
mayoría de los gases puros y secos, como el helio y el nitrógeno.
Los materiales con constantes dieléctricas moderadas son la
cerámica, el agua destilada, el papel, la mica, el polietileno y el
vidrio. Los óxidos metálicos, en general, tienen constantes
dieléctricas altas.
Características dieléctricas
Los materiales dieléctricos son malos conductores de la electricidad
porque no tienen electrones sueltos o libres que puedan desplazarse
por el material. Los electrones son necesarios para que fluya la
corriente eléctrica. La corriente fluye del terminal positivo al
negativo y, en sentido contrario, en forma de electrones libres que
fluyen del terminal negativo al positivo.
Los materiales dieléctricos admiten la polarización dieléctrica, que
les permite actuar como dieléctricos en lugar de conductores. Este
fenómeno se produce cuando un dieléctrico se coloca en un campo
eléctrico y las cargas positivas se desplazan en la dirección del
campo eléctrico, mientras que las cargas negativas se desplazan en
la dirección opuesta. Esta polarización crea un fuerte campo interno
que reduce el campo eléctrico global dentro del material.
Momento dipolar eléctrico
El momento dipolar eléctrico o dipolo eléctrico es el nombre que se
da a la configuración particular de dos cargas eléctricas, de
naturaleza contraria pero igual cantidad de carga eléctrica, que están
separadas a una distancia fija.
Para analizar el momento dipolar eléctrico y su relación con el
vector campo eléctrico, pensemos en dos cargas eléctricas q1 y q2,
separadas a una distancia D. que tienen la misma cantidad de carga
eléctrica siendo la primera positiva y la segunda negativa
Como deseamos analizar una cantidad vectorial, vector campo
eléctrico, requerimos de un espacio euclidiano que, por
conveniencia, tendrá su origen de forma equidista a las dos cargas
eléctricas con un eje coordenadas en la dirección de la línea
imaginaria que une a las dos cargas eléctricas
Polarización eléctrica
La polarización eléctrica (también llamada densidad de polarización
o simplemente polarización) es el campo vectorial que expresa la
densidad de los momentos eléctricos dipolares permanentes o
inducidos en un material dieléctrico. El vector de polarización P se
define como el momento dipolar por unidad de volumen. La unidad
de medida en el SI es coulomb por metro cuadrado (C/m²)¹
La polarización eléctrica es uno de los tres campos eléctricos
macroscópicos que describen el comportamiento de los materiales.
Los otros dos son el campo eléctrico E y desplazamiento eléctrico D.
