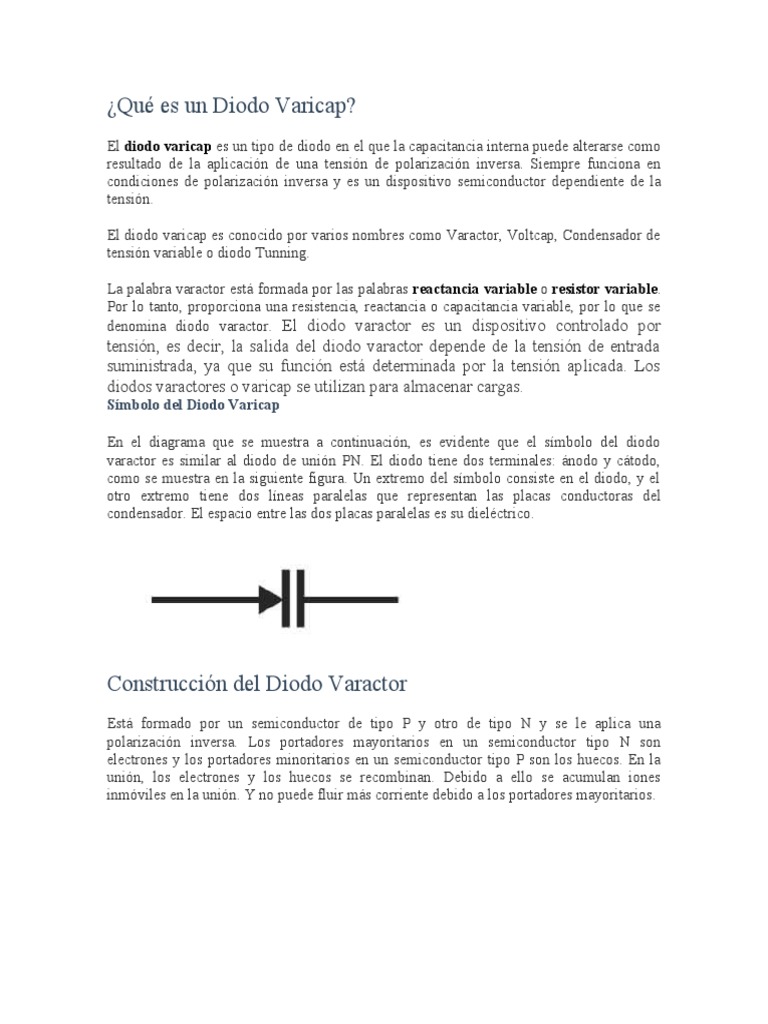

¿Qué es un Diodo Varicap?

El diodo varicap es un tipo de diodo en el que la capacitancia interna puede alterarse como
resultado de la aplicación de una tensión de polarización inversa. Siempre funciona en
condiciones de polarización inversa y es un dispositivo semiconductor dependiente de la
tensión.

El diodo varicap es conocido por varios nombres como Varactor, Voltcap, Condensador de
tensión variable o diodo Tunning.

La palabra varactor está formada por las palabras reactancia variable o resistor variable.

Por lo tanto, proporciona una resistencia, reactancia o capacitancia variable, por lo que se
denomina diodo varactor. El diodo varactor es un dispositivo controlado por
tensión, es decir, la salida del diodo varactor depende de la tensión de entrada
suministrada, ya que su función está determinada por la tensión aplicada. Los
diodos varactores o varicap se utilizan para almacenar cargas.
Símbolo del Diodo Varicap

En el diagrama que se muestra a continuación, es evidente que el símbolo del diodo

varactor es similar al diodo de unión PN. El diodo tiene dos terminales: ánodo y cátodo,
como se muestra en la siguiente figura. Un extremo del símbolo consiste en el diodo, y el
otro extremo tiene dos líneas paralelas que representan las placas conductoras del
condensador. El espacio entre las dos placas paralelas es su dieléctrico.

Construcción del Diodo Varactor

Está formado por un semiconductor de tipo P y otro de tipo N y se le aplica una
polarización inversa. Los portadores mayoritarios en un semiconductor tipo N son
electrones y los portadores minoritarios en un semiconductor tipo P son los huecos. En la
unión, los electrones y los huecos se recombinan. Debido a ello se acumulan iones
inmóviles en la unión. Y no puede fluir más corriente debido a los portadores mayoritarios.
Así, se forma la región de agotamiento. La región de agotamiento se llama así porque está
vacía de portadores de carga, es decir, los portadores mayoritarios están ausentes en la
región de agotamiento. Esto funciona como una capa dieléctrica y los semiconductores de
tipo P y N funcionan como placas de un condensador.

Funcionamiento del Diodo Varicap

La función del diodo varicap es almacenar cargas, por lo que siempre funciona en
condiciones de polarización inversa. Cuando se aplica una tensión en polarización directa,
la corriente eléctrica fluye, como resultado, la región de agotamiento se vuelve
insignificante, lo cual es indeseable.
. . la capacitancia y la cantidad de carga
que se puede almacenar depende del
área de las placas y de la distancia entre
ellas. .
La capacitancia de unión de un diodo de unión p-n es inversamente proporcional al ancho
de la capa de agotamiento. En otras palabras, si la anchura de la capa de agotamiento es
menor, la capacitancia es mayor, y viceversa. Por lo tanto, si necesitamos aumentar la
capacitancia de un diodo varicap, la tensión de polarización inversa debe disminuir. Esto
hace que la anchura de la capa de agotamiento disminuya, dando como resultado una mayor
capacitancia.

Del mismo modo, aumentar la tensión de polarización inversa debería disminuir la

capacitancia. Esta capacidad de obtener diferentes valores de capacitancia simplemente
cambiando la tensión aplicada es la mayor ventaja de un diodo varactor en comparación
con un condensador variable normal

La curva característica del diodo varactor es la que se muestra a continuación,

Estudiando el gráfico podemos explicar que el diodo varactor funciona en

condiciones de polarización inversa y que la anchura de la región de agotamiento
aumenta al aumentar la tensión inversa ‘V’, lo que da lugar a una disminución de
la capacitancia de unión ‘C’. Los diodos varactores se utilizan normalmente para
proporcionar una variación de alto rango en la capacitancia.
CIRCUITO VARACTER
Circuito Equivalente
Para diseñar circuitos que utilicen las propiedades de un diodo varactor, primero tenemos
que desglosar sus propiedades eléctricas y visualizar un circuito equivalente con
componentes básicos como resistores, condensadores e inductores. La siguiente imagen
muestra un circuito equivalente aproximado de un diodo varactor cuando funciona en
condiciones de polarización inversa.

RR es la resistencia de polarización inversa y R G es la resistencia geométrica del

diodo varactor. CJ es la capacitancia de unión que depende de la tensión de
polarización inversa. LF es la inductancia efectiva y depende de los límites de
frecuencia bajo los cuales debe funcionar un diodo varactor.
Sintonizador con Diodo Varicap

Una aplicación popular del diodo varicap está en los circuitos de

sintonización electrónica, como los sintonizadores de televisión. El voltaje
de control DC varia la capacidad del diodo varicap, resintonizando
el circuito resonante.
