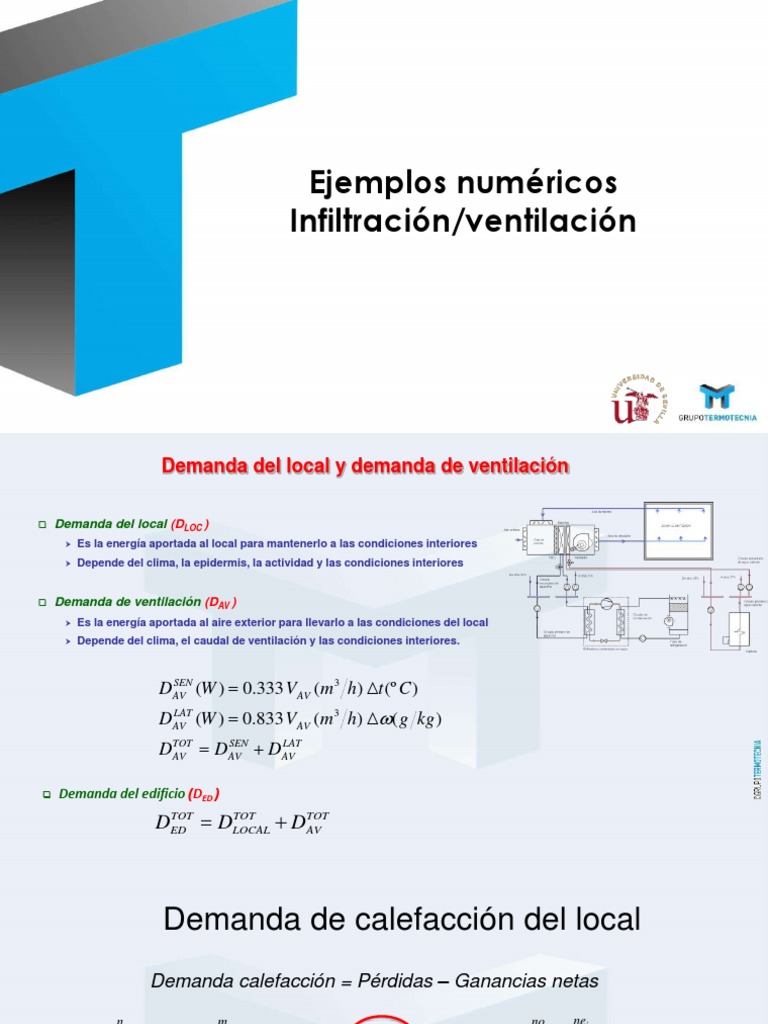

Ejemplos numéricos
Infiltración/ventilación
Demanda del local y demanda de ventilación
Demanda del local (DLOC )
Es la energía aportada al local para mantenerlo a las condiciones interiores
Depende del clima, la epidermis, la actividad y las condiciones interiores
Demanda de ventilación (DAV )
Es la energía aportada al aire exterior para llevarlo a las condiciones del local
Depende del clima, el caudal de ventilación y las condiciones interiores.
SEN
DAV (W ) 0.333 VAV (m3 h) t (º C )
LAT
DAV (W ) 0.833 VAV (m3 h) ( g kg )
TOT
DAV DAV
SEN
DAV
LAT
Demanda del edificio (DED )
TOT
DED DLOCAL
TOT
DAV
TOT
Demanda de calefacción del local
Demanda calefacción = Pérdidas – Ganancias netas
n m no nei
DCL ( U i ·Ai j ·l j a c pa ACH envV )GH 24 h ( I i As , j ,i a ·t )·
i 1 j 1 i 1 j 1
Demanda de calefacción del aire de
ventilación (impulsión mecánica)
DCAV a c pa ACH avV GH on
Cálculo ACHeq (demanda sobre el local)
Situaciones:
-No funcionamiento del sistema de ventilación.
-Extracción
-Impulsión
-Impulsión y extracción
Patrones de funcionamiento estándar: 8h,12h, 16h, 24h
Objetivo: ACH único (ACHeq) ponderando los ACH individuales en función de los GH
Cálculo ACHeq (demanda sobre el local)
Cuestión de ventilación
Supóngase un edificio residencial de 500m3 en el que la permeabilidad n50 es igual a 7 h-1. El caudal
nominal de ventilación para garantizar la calidad del aire interior es de 250 m3 /h.
Calcular el ACHenv en las siguientes situaciones.
• El aire se proporciona mediante extracción mecánica y en ausencia de viento.
• El aire se proporciona mediante extracción mecánica y la velocidad del viento es de 2.8 m/s.
• El aire se proporciona mediante un sistema de impulsión y extracción mecánica, siendo la impulsión de
250 m3 /h y la extracción de 225 m3 /h, con velocidad del viento de 2.8 m/s.
Uso: 24 horas
Grupo Termotecnia. Universidad de Sevilla. Quedan reservados todos los derechos (Ley de Propiedad Intelectual vigente - Real Decreto Legislativo 1/1996 y posteriores modificaciones)
Gráfica para 2.8m/s
Grupo Termotecnia. Universidad de Sevilla. Quedan reservados todos los derechos (Ley de Propiedad Intelectual vigente - Real Decreto Legislativo 1/1996 y posteriores modificaciones)
• Supóngase un edificio residencial de 500m3 en el que la permeabilidad n50 es igual a 6 h-1. El caudal nominal
de ventilación para garantizar la calidad del aire interior es de 250 m3 /h.
250
𝑨𝑪𝑯𝑵 =500 = 0.5
1. El aire se proporciona mediante extracción mecánica y en ausencia de viento.
V=0
Aire de impulsión 0
Aire que entra a 𝑨𝑪𝑯𝟎 = 𝟎, 𝟓
través de la envuelta
𝐺𝐻𝑜𝑛 𝐺𝐻𝑜𝑓𝑓
𝐴𝐶𝐻𝑒𝑞 = 𝐴𝐶𝐻𝑜𝑛 𝐺𝐻 + 𝐴𝐶𝐻𝑜𝑓𝑓 𝐺𝐻 =0.5
𝑡𝑜𝑡𝑎𝑙 𝑡𝑜𝑡𝑎𝑙
Grupo Termotecnia. Universidad de Sevilla. Quedan reservados todos los derechos (Ley de Propiedad Intelectual vigente - Real Decreto Legislativo 1/1996 y posteriores modificaciones)
2. El aire se proporciona mediante extracción mecánica y la velocidad del viento es de 2.8 m/s.
V=2.8m/s
Aire de impulsión 0
Aire que entra a través de la 𝑨𝑪𝑯𝟐.𝟖 = 𝟎, 𝟓𝟐
envuelta
Grupo Termotecnia. Universidad de Sevilla. Quedan reservados todos los derechos (Ley de Propiedad Intelectual vigente - Real Decreto Legislativo 1/1996 y posteriores modificaciones)
• El aire se proporciona mediante un sistema de impulsión y extracción mecánica, siendo la impulsión de 250
m3 /h y la extracción de 225 m3 /h, con velocidad del viento de 2.8m/s.
𝑨𝑪𝑯𝒊𝒎𝒑 =0,5 0,5-0,45 = 0,05
225
𝑨𝑪𝑯𝒆𝒙𝒕 =500 = 0,45
V=2.8m/s
Aire de impulsión 𝑨𝑪𝑯𝒊𝒎𝒑 = 𝟎, 𝟓𝟎
Aire que entra a través de la envuelta 𝑨𝑪𝑯𝒊𝒏𝒇 = 𝟎, 𝟑𝟎
𝐺𝐻𝑜𝑛 𝐺𝐻𝑜𝑓𝑓
𝐴𝐶𝐻𝑒𝑞 = 𝐴𝐶𝐻𝑜𝑛 𝐺𝐻 + 𝐴𝐶𝐻𝑜𝑓𝑓 𝐺𝐻 =0.3
𝑡𝑜𝑡𝑎𝑙 𝑡𝑜𝑡𝑎𝑙
Grupo Termotecnia. Universidad de Sevilla. Quedan reservados todos los derechos (Ley de Propiedad Intelectual vigente - Real Decreto Legislativo 1/1996 y posteriores modificaciones)
Cuestión de ventilación
• En un edificio, las renovaciones hora nominales son de 0.4 ACH. El n50
medido es de 5 h-1 . Inicialmente utiliza un sistema de solo extracción de
12 h de operación y opera durante 5 días a la semana.
• Calcular el ACHeq para v=2.8 m/s (régimen de invierno)
Grupo Termotecnia. Universidad de Sevilla. Quedan reservados todos los derechos (Ley de Propiedad Intelectual vigente - Real Decreto Legislativo 1/1996 y posteriores modificaciones)
Gráfica para 2.8m/s
Grupo Termotecnia. Universidad de Sevilla. Quedan reservados todos los derechos (Ley de Propiedad Intelectual vigente - Real Decreto Legislativo 1/1996 y posteriores modificaciones)
• Cálculo del ACH envuelta en la situación inicial (sólo extracción)
El ACH_on vale 0,5
Grupo Termotecnia. Universidad de Sevilla. Quedan reservados todos los derechos (Ley de Propiedad Intelectual vigente - Real Decreto Legislativo 1/1996 y posteriores modificaciones)
• Cálculo del ACH envuelta en la situación inicial (sólo extracción)
El ACH_off vale 0,34
Grupo Termotecnia. Universidad de Sevilla. Quedan reservados todos los derechos (Ley de Propiedad Intelectual vigente - Real Decreto Legislativo 1/1996 y posteriores modificaciones)
• Cálculo del ACH envuelta (ACHeq) en la situación inicial (sólo extracción)
5 𝐺𝐻𝑜𝑛 𝐺𝐻𝑜𝑓𝑓 2 5 2
𝐴𝐶𝐻𝑒𝑞 = 𝑥 𝐴𝐶𝐻𝑜𝑛 + 𝐴𝐶𝐻𝑜𝑓𝑓 + 𝑥 𝐴𝐶𝐻 𝑜𝑓𝑓 = 𝑥 0.5 𝑥 0.43 + 0.34 𝑥 0.57 + 𝑥 0.34 = 0.38
7 𝐺𝐻𝑡𝑜𝑡𝑎𝑙 𝐺𝐻𝑡𝑜𝑡𝑎𝑙 7 7 7
Coeficientes de ponderación
Tabla de coeficientes de ponderación en función del uso del edificio: 8, 12, 16, 24h y régimen (invierno/verano)
Uso Ghon/Ghtotal Ghoff/Ghtotal Ghon/Ghtotal Ghoff/Ghtotal
invierno invierno verano verano
8h 0.31 0.69 0.44 0.56
12h 0.43 0.57 0.69 0.31
16h 0.54 0.46 0.90 0.1
24h 1 0 1 0
Ejemplo de ventilación con Control de Presencia
0.5
Caudal Extracción (Ventilación en ACH)
0.45
0.4
0.35
0.3
0.25
0.2
0.15
0.1
0.05
0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
V=2.8 m/s V=2.8 m/s
Aire de 𝑨𝑪𝑯𝒊𝒎𝒑𝟏 Aire de impulsión 𝑨𝑪𝑯𝒊𝒎𝒑𝟐
impulsión
Aire que entra a El de infiltración según la
Aire que entra a El de infiltración según la
través de la gráfica
través de la gráfica
envuelta
envuelta
𝟐𝟏 𝟑
𝑨𝑪𝑯𝒐𝒏 = 𝑨𝑪𝑯𝒐𝒏𝟏 ∙ 𝟐𝟒 + 𝑨𝑪𝑯𝒐𝒏𝟐 ∙ 𝟐𝟒
Ejemplo del control de presencia (n50=9)
0.5
0.45
Caudal Extracción (Ventilación en
0.4
0.35
0.3
ACH)
0.25
0.2
0.15
0.1
0.05
0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
𝟐𝟏 𝟑
𝑨𝑪𝑯𝒐𝒏 = 𝑨𝑪𝑯𝒐𝒏𝟏 𝟎, 𝟓𝟓 ∙ + 𝑨𝑪𝑯𝒐𝒏𝟐 𝟎, 𝟔 ∙ = 𝟎, 𝟓𝟔
𝟐𝟒 𝟐𝟒
