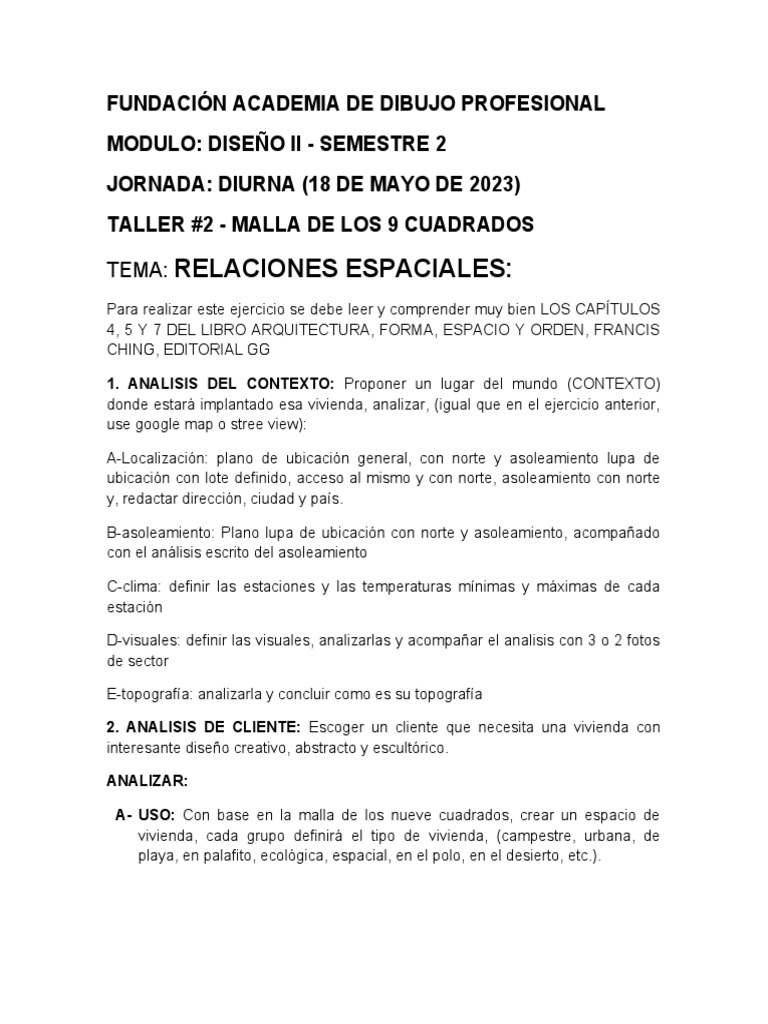

FUNDACIÓN ACADEMIA DE DIBUJO PROFESIONAL

MODULO: DISEÑO II - SEMESTRE 2

JORNADA: DIURNA (18 DE MAYO DE 2023)
TALLER #2 - MALLA DE LOS 9 CUADRADOS

TEMA: RELACIONES ESPACIALES:

Para realizar este ejercicio se debe leer y comprender muy bien LOS CAPÍTULOS
4, 5 Y 7 DEL LIBRO ARQUITECTURA, FORMA, ESPACIO Y ORDEN, FRANCIS
CHING, EDITORIAL GG

1. ANALISIS DEL CONTEXTO: Proponer un lugar del mundo (CONTEXTO)

donde estará implantado esa vivienda, analizar, (igual que en el ejercicio anterior,
use google map o stree view):

A-Localización: plano de ubicación general, con norte y asoleamiento lupa de

ubicación con lote definido, acceso al mismo y con norte, asoleamiento con norte
y, redactar dirección, ciudad y país.

B-asoleamiento: Plano lupa de ubicación con norte y asoleamiento, acompañado

con el análisis escrito del asoleamiento

C-clima: definir las estaciones y las temperaturas mínimas y máximas de cada

estación

D-visuales: definir las visuales, analizarlas y acompañar el analisis con 3 o 2 fotos

de sector

E-topografía: analizarla y concluir como es su topografía

2. ANALISIS DE CLIENTE: Escoger un cliente que necesita una vivienda con

interesante diseño creativo, abstracto y escultórico.

ANALIZAR:

A- USO: Con base en la malla de los nueve cuadrados, crear un espacio de

vivienda, cada grupo definirá el tipo de vivienda, (campestre, urbana, de
playa, en palafito, ecológica, espacial, en el polo, en el desierto, etc.).
 B- CARACTERISTICAS REQUERIDAS POR EL CLIENTE PARA LA
VIVIENDA:

ANALIZAR: Ambiente y características que debe tener esa vivienda empleando

una lista de 3 PALABRAS CLAVES (en orden de importancia: a, b, c.), que deben
expresar claramente lo que el cliente quiere que refleje el diseño de su vivienda
(sea un sentimiento, el estilo de vida del cliente, o su obra en el caso que sea un
artista o escritor, o cualquier elemento que el cliente requiera que se destaque y
refleje en el diseño. DEFINIR CADA PALABRA CLAVE, redactar su significado lo
más completo posible y acompañar la con una representación con una fotografía
natural y otra fotografía artificial por cada palabra clave, Ej.: ELEGANCIA,
CREATIVA, ORIGAMI

APLICACIÓN DEL CONCEPTO POR CADA PALABRA CLAVE: Como se

podría aplicar y percibir ese concepto en la vivienda o espacio abstracto y
escultórico

2. CONCEPTO DE DISEÑO:

Con base a lo anterior definir y redactar claramente el concepto de la propuesta de

diseño (usando y resaltando las TRES, Palabras CLAVES escogidas), basadas en
lo que el diseño de la vivienda debe reflejar según los requerimientos del cliente
(Definido por cada grupo) sea un sentimiento, el estilo de vida del cliente, o su
obra en el caso que sea un artista o escritor, o cualquier elemento que el cliente
requiera que se destaque y refleje en el diseño y sea la base de la creación e
inspiración del diseño a proponer.

Explique en forma sintetizada el concepto escogido

4. MOOD BOARD: Construya un mood board que exprese y comunique

claramente y visualmente el concepto de diseño.

RELACIÓN ESPACIAL ESCOGIDA: Proponer un diseño abstracto creativo, rico

en volumetría y composición, que responda a todo lo anterior y basándose en la
aplicación de UNA (SOLO UNA) DE LAS SIGUIENTES RELACIONES
ESPACIALES (que ayude a comunicar el concepto que se quiere expresar):

A. ESPACIO INTERIOR A OTRO

B. ESPACIOS CONEXOS

C. ESPACIOS CONTIGUOS

D. ESPACIOS VINCULADOS POR OTRO COMÚN

5. SUSTENTACIÓN DE ACCESOS Y DE LAS CUALIDADES DE LA
FORMA APLICADOS EN SU DISEÑO:

DEBE PLANTEAR Y SUSTENTAR:

1. LA APROXIMACIÓN AL EDIFICIO
2. EL DISEÑO DEL ACCESO
3. CONCEPTO DE CONTORNO Y FORMA
4. CONCEPTO DE TAMAÑO
5. CONCEPTO DE COLOR
6. CONCEPTO DE TEXTURA
7. CONCEPTO DE ORIENTACIÓN
8. CONCEPTO DE LA POSICIÓN
9. CONCEPTO DE INERCIA VISUAL

6. SUSTENTACIÓN DE LOS PRINCIPIOS DE DISEÑO APLICADOS EN EL

EJERCICIO

Use (y sustente donde y porqué lo aplicó) UNO o DOS de los siguientes

PRINCIPIOS ordenadores de diseño, destacándolos claramente en la composición
volumétrica y espacial de la propuesta de diseño (SE DEBEN VER CLARAMENTE
REFLEJADO EN LA MAQUETA):

DESGARRAMIENTO

EJE - DIRECCIONALIDAD

EQUILIBRIO: SIMETRICO -ASIMETRICO

JERARQUÍA

ACENTO

RITMO: REPETICIÓN, RADIAL, ALTERNANCIA, PROGRESIÓN

ANOMALIA

TRANSPARENCIA

REMATE VISUAL
NOTA:
Se puede suprimir (sustraer) algunas pocas columnas o vigas siempre y cuando
se aplique una lógica estrutural y se conserve gran parte de la malla y ló sustenten
com critério.

Se puede jugar con formas y volúmenes diversos (curvos, inclinados, ortogonales,

irregulares, solidos platónicos etc.), siempre y cuando se trabaje con base a los
módulos de la malla y se perciba esta, (la malla), de alguna forma clara.

Se pueden utilizar algunos pocos elementos decorativos como: jardines, pérgolas,

pasamanos, marquesinas, celosías, espejos de agua, texturas en muros y/o
paredes, tensores, deck de madera, materiales diversos, etc.

LOS ESPACIOS DE LA VIVIENDA DEBEN TENER ACCESOS Y RECORRIDOS

LÓGICOS TANTO EN CIRCULACIONES HORIZONTALES COMO
VERTICALES, NO SE DEBEN UTILIZAR PLANTAS O ARBOLES QUE ESTEN
FUERA DE ESCALA Y QUE NO SEAN LOS ELABORADOS PARA UNA
MAQUETA PROFESIONAL

OJO ¡DEBE TENER FIGURA HUMANA (VARIAS) Y MUY PULIDA

LA MAQUETA!

PRESENTAR:
1. MAQUETA: FISICA, ESCALA 1:50
2. MEMORIA GRÁFICA: PRESENTARLA EN POWER POINT

MATERIALES A UTILIZAR:

BALSO 6mm, CARTON PAJA, ACETATO, CARTULINA CANSSON, PAPEL

IGRES, ICOPOR, LAMINA METÁLICA, ACRILICO, OTRAS TEXTURAS Y
MATERIALES

MAQUETA:

DEBE TENER UNAS PROPORCIONES RESPECTO A LA BASE (QUE SE

DESTAQUE).

DEBE TENER VARIAS FIGURAS HUMANAS

LA MAQUETA DEBE REPOSAR EN UN PLANO DE TRIPLEX, ICOPOR O

CUALQUIER AGLOMERADO, (APROXIMADAMENTE 0.50 X 0.60 COMO
MINIMO) USANDO LAS TEXTURAS DE PISOS O ZONAS LIBRES, CON
ROTULO QUE CONTENGA LA SIGUIENTE INFORMACIÓN EN COMPUTADOR:
  FUNDACIÓN ACADEMIA DE DIBUJO PROFESIONAL
 FACULTAD DE DIBUJO ARQUITÉCTÓNICO Y DECORACIÓN
 PROGRAMA: TECNICO PROFESIONAL EN DIBUJO ARQUITECTÓNICO
 MODULO: DISEÑO II
 SEMESTRE: 2º
 TIPO DE RELACION ESPACIAL: XXX
 DISEÑO: NOMBRE Y APELLIDOS DE LOS ESTUDIANTES
 DOCENTE: OSCAR BUSTAMANTE PINEDA
 CIUDAD Y FECHA: CALI, 18 DE MAYO DE 2023

¡OJO! ¡QUE NO FALTE EL ROTULO!

ENTREGA Y SUSTENTACION: MIERCOLES 18 DE MAYO DE 2023
