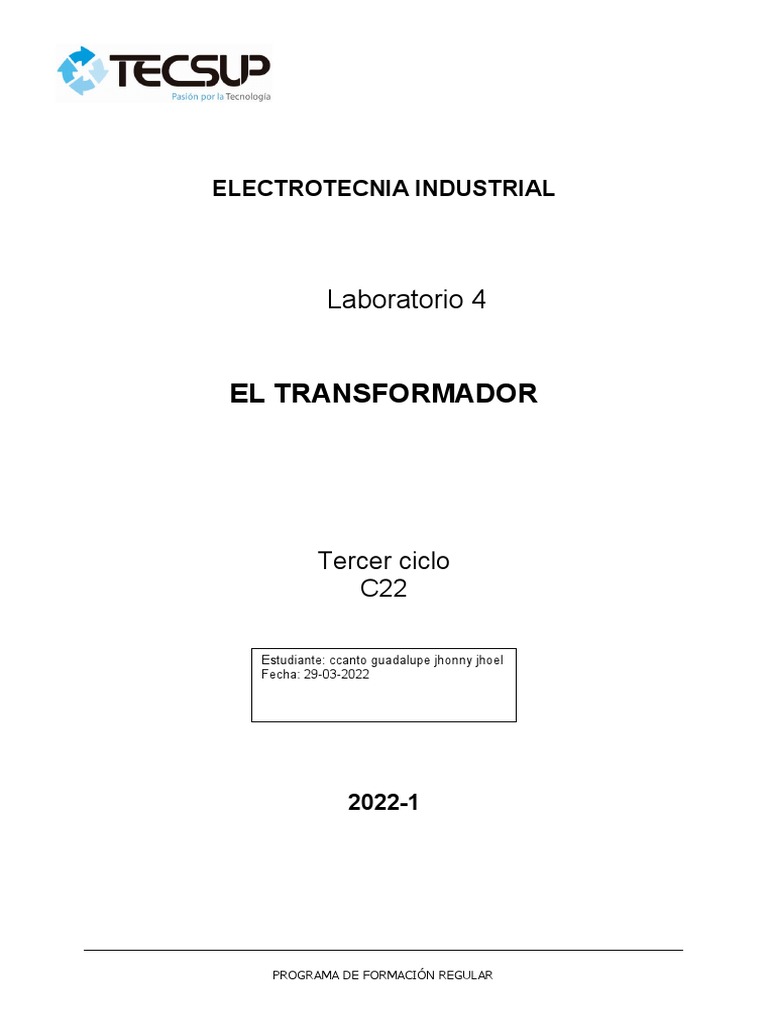

ELECTROTECNIA INDUSTRIAL

Laboratorio 4

EL TRANSFORMADOR

Tercer ciclo
C22

Estudiante: ccanto guadalupe jhonny jhoel

Fecha: 29-03-2022

2022-1

PROGRAMA DE FORMACIÓN REGULAR

 Lab. Electrotecnia Industrial CÓDIGO: EyE-GUÍA 04
Laboratorio 4 EMISIÓN: 2022 – 03 – 01
El Transformador PÁGINA: 2 de 10

Índice

Recomendaciones generales de seguridad…………………………………………… 2

Análisis de Trabajo Seguro (ATS)……………………………………………………… 3
1. Capacidades…………………………………………………………………………… 4
2. Documentos o normas de referencia………………………………………………. 4
3. Descripción del proceso……………………………………………………………… 4
3.1. Fundamento teórico……………………………………………………………… 4
3.2. Recursos…………………………………………………………………………. 4
3.2.1. Charla de seguridad 5 minutos……………………………………………. 4
3.2.2. Equipos de protección personal (EPPs) de uso obligatorio……………. 5
3.2.3. Equipos y materiales……………………………………………………… 5
3.3. Descripción del proceso………………………………………………………… 5
4. Evaluación……………………………………………………………………………… 10
5. Observaciones y conclusiones………………………………………………………. 11

PROGRAMA DE FORMACIÓN REGULAR

 Lab. Electrotecnia Industrial CÓDIGO: EyE-GUÍA 04
Laboratorio 4 EMISIÓN: 2022 – 03 – 01
El Transformador PÁGINA: 3 de 10

Recomendaciones generales de seguridad

Normas de seguridad

1. Condiciones obligatorias para el uso del ambiente

2. Respuesta a emergencias

 Vías de acceso y evacuación

 Equipos de respuesta a emergencias
 Señalización de seguridad

3. Normas de seguridad generales

 Utilice su equipo de protección personal. Es obligatorio el uso de las botas de

seguridad para el ingreso al laboratorio.
 Trabaje de manera segura, complete el formato de análisis de trabajo seguro y
cumpla cabalmente.
 Tenga en cuenta el orden y limpieza antes, durante y después del laboratorio.
 Verificar que la fuente de tensión esté apagada antes de empezar el laboratorio.
 Los trabajos se trabajarán en pares, por lo que debe haber coordinación, respeto y
seguridad.

PROGRAMA DE FORMACIÓN REGULAR

 CÓDIGO: CSST-TC-PG05.03-FO01
ANÁLISIS DE SEGURIDAD DE LA TAREA (AST) EMISIÓN: 2019-04-08
Páginas: 1 de 1

TAREA Operaciones con transformador FECHA 23/03/2022 EQUIPO DE Guantes y bota

PROTECCIÓN dieléctricas,gafaas de
PERSONAL (EPP)
protección

ÁREA/LUGAR Taller electric Tecsup

EQUIPOS
Y
Transformadores ,cables , fuentes PERSONAL EJECUTOR
Ccanto guadalupe jhonny FIRMA
HERRAMIENTAS

EMPRESA Tecsup
EJECUTORA

N° NIVEL DE RIESGO CONTROLES A RESPONSABLE

PASOS DE LA TAREA PELIGROS RIESGOS IMPLEMENTARSE
Probabilidad Severidad Nivel del Riesgo
1 Inseccionar el uso de los componetes a Lesiones Heridas. 1 1 1 ninguna Docente
Quemaduras
emplear Golpes
2 Armar circuitos de corriente alterna Electrocución Heridas. 1 1 1 Ninguna Docente
Quemaduras
Golpes

3 Medición de parámetros eléctricos. Electrocución Quemaduras. 1 1 1 Ninguna Docente

Choque electrico

4 Verificar interruptor termomagnético esté Electrocución La muerte 1 1 1 Ninguna Docente

abierto, palanca hacia abajo
5 Sin energía. Electrocución La muerte 1 1 1 Ninguna Docente
Pedir autorización al docente para
energizar.
6 Recoger materiales y limpiar Caidas Golpes, fractura 1 1 1 ninguna Docente

Revisado por: Mirko Contreras Aprobado por:

Docente responsable del cumplimiento del Jefe del Departamento

AST
Fecha: Fecha:
1. Capacidades

• Trabajar con responsabilidad y seguridad.

• Identificar las características de un transformador.
• Realiza pruebas de vacío y cortocircuito en un transformador.

2. Documentos o normas de referencia

 Ley N° 29783, Ley de seguridad y salud en el trabajo. Artículo 18: Principios del sistema
de gestión de la seguridad y salud en el trabajo.
 IEC 60479 -1:2018 – Efectos de la corriente eléctrica
 RM 091-2002-EM/VME Norma DGE – Terminología en Electricidad y Norma DGE -
Símbolos gráficos en electricidad
 Ministerio de Energía y Minas. (s.f.). Compendio de Normas. Recuperado el 8 de marzo
de 2020 de
http://www.minem.gob.pe/_detalle.php?idSector=6&idTitular=126&idMenu=sub114&idCateg=126

3. Descripción del proceso

3.1. Fundamento teórico

Un transformador posee dos bobinados: uno primario y otro secundario que se arrollan sobre
un núcleo magnético común, formado por chapas magnéticas apiladas. Por el bobinado
primario se conecta la tensión de entrada y por el bobinado secundario obtenemos la tensión
de salida.

N1 = Nº de espiras del primario

N2 = Nº de espiras del secundario
U1 = Tensión del primario
U2 = Tensión del secundario

Ensayos o pruebas a un transformador

En la operación de transformadores, es necesario conocer las pérdidas que se originan en

los devanados y en el núcleo, además, la regulación, eficiencia y temperatura del
transformador bajo diferentes condiciones de carga, tensión y frecuencia.

Las pruebas que se efectúan para obtener estos datos deseados son:
 Prueba de vacío.
 Prueba de corto circuito.

3.2. Recursos
 3.2.1. Charla de 5 minutos

El docente explicará claramente las normas de seguridad básica a cumplir en

cada proceso durante el desarrollo de la sesión.

3.2.2. Equipos de protección personal obligatorio

3.2.3. Equipos y materiales

Cantidad Descripción Marca Modelo Observación

01 Fuente de tensión AC trifásica.
01 Transformador monofásico 250 VA, 208 V / 120 V
01 Multímetro digital.
01 Interfaz de adquisición de datos
10 Cables para conexión.

3.3. Descripción del proceso:

Señales de advertencia

1. Etapa del proceso 2. Peligros potenciales 3. Riesgo 4. Controles

Inspección preuso: Riesgo eléctrico Verificar interruptor

1. Componentes. termomagnético esté
2. Equipos abierto, palanca hacia
abajo
Armado de circuitos Riesgo eléctrico
3. Armar circuitos de corriente Sin energía.
alteran Pedir autorización al
docente para energizar.
Medición Riesgo eléctrico Uso de guantes
4. Medición de parámetros Uso de lentes de
eléctricos. seguridad.

PROCEDIMIENTO

1. DATOS DEL TRANSFORMADOR:

POTENCIA (VA) TENSIÓN (V) CORRIENTE(A)

 U1 U2 I1 I2
120v 24v 1a 5a
240
Tabla 4.1. Datos del transformador

2. PRUEBA DE CONTINUIDAD Y RESISTENCIA DE LAS BOBINAS:

RESISTENCIA (Ω)
BOBINA TERMINALES Indicar entre qué terminales la resistencia es mayor y explique
porqué
AT 1–2 2.9 Ω

BT 4-5 0.2 Ω
Tabla 4.2. Prueba de continuidad y resistencia del transformador

3. PRUEBA DE RELACIÓN DE TRANSFORMACIÓN

Realice la conexión del circuito de la siguiente figura, regule la tensión hasta que el V1
indique 380 V, anote los valores registrados en los voltímetros y determine la relación de
transformación.

Figura 4.2. Relación de transformación del transformador

Relación de transformación

U1 (V) U2 (V)

213.2 42.02 5.07

Tabla 4.3. Relación de transformación del transformador

4. DETERMINACIÓN DE LA EFICIENCIA DEL TRANSFORMADOR:

a) Pérdidas en el núcleo (prueba de vacío):

Regular la tensión hasta que el voltímetro indique la tensión nominal (380 V).

Figura 4.3. Circuito para la prueba de vacío

Tensión nominal Corriente de vacío Pérdidas en el

primaria U1 (V) primaria I0 (A) núcleo P (W)
121w 0.85a 7.882w

Tabla 4.4. Datos de la prueba de vacío

b) Pérdidas en el cobre y tensión de cortocircuito (prueba de cortocircuito):

Regular la tensión hasta que el amperímetro indique la corriente nominal (0,66 A).
 Figura 4.4. Circuito para la prueba de cortocircuito

Corriente nominal Tensión de Pérdidas en las

primario IN (A) cortocircuito Ucc (V) bobinas P (W)
1.079a 8.471v 9.153w

Tabla 4.5. Datos de la prueba de cortocircuito

c) Eficiencia:

4. Evaluación

c: Los estudiantes conducen pruebas y mediciones, analizan e interpretan sus resultados para
Resultado:
evaluar y mejorar sistemas.
Criterio de desempeño: c1: Aplica medidas preventivas en la conexión de los interruptores de protección eléctrica.

Curso: ELECTROTECNIA INDUSTRIAL Ciclo: 3

Actividad 4: El Transformador Semana: 2

Nombre y apellido del
Ccanto guadalupe jhonny Periodo: 2022 – 1
estudiante:
Sección: Fecha: 23/03/2022 Docente: Mirko Contreras
Documento de evaluación
Laboratorio: X Taller:  Proyecto: Trabajo: Otros:

Requiere No
CRITERIOS A EVALUAR Excelente Bueno
mejora aceptable
Conocimiento sobre el tema (30%)
Prueba escrita u oral 6,0 4,0 2,0 0,0

Desarrollo de la experiencia (30%)

Selecciona y ubica los componentes en el módulo de trabajo. 2,0 1,0 0,5 0,0

Realiza las conexiones según lo indicado en la guía. 2,0 1,0 0,5 0,0

Realiza mediciones y apunta en las tablas correspondientes. 2,0 1,0 0,5 0,0

Informe (30%)

Elabora el análisis de trabajo seguro (ATS) 2,0 1,0 0,5 0,0

Analiza e interpreta los resultados de las mediciones realizadas, da sus
3,0 2,0 1,0 0,0
conclusiones y observaciones.
Calcula la tensión de cortocircuito en forma porcentual y la eficiencia del
1,0 0,5 0,0 0,0
transformador
Aptitudes (10%)
Presenta su reporte puntualmente, con orden, buena redacción y
2,0 1,0 0,5 0,0
respetando las reglas ortográficas.

Puntaje total:

Comentario al estudiante:

DESCRIPCIÓN DE LA EVALUACIÓN
Excelente Completo entendimiento y realización de la actividad, cumpliendo todos los requerimientos.
Bueno Entiende y realiza la actividad cumpliendo la mayoría de los requerimientos.
Requiere mejora Bajo entendimiento de la actividad cumpliendo pocos de los requerimientos.
No aceptable No demuestra entendimiento de la actividad.
