Capacidad de Carga

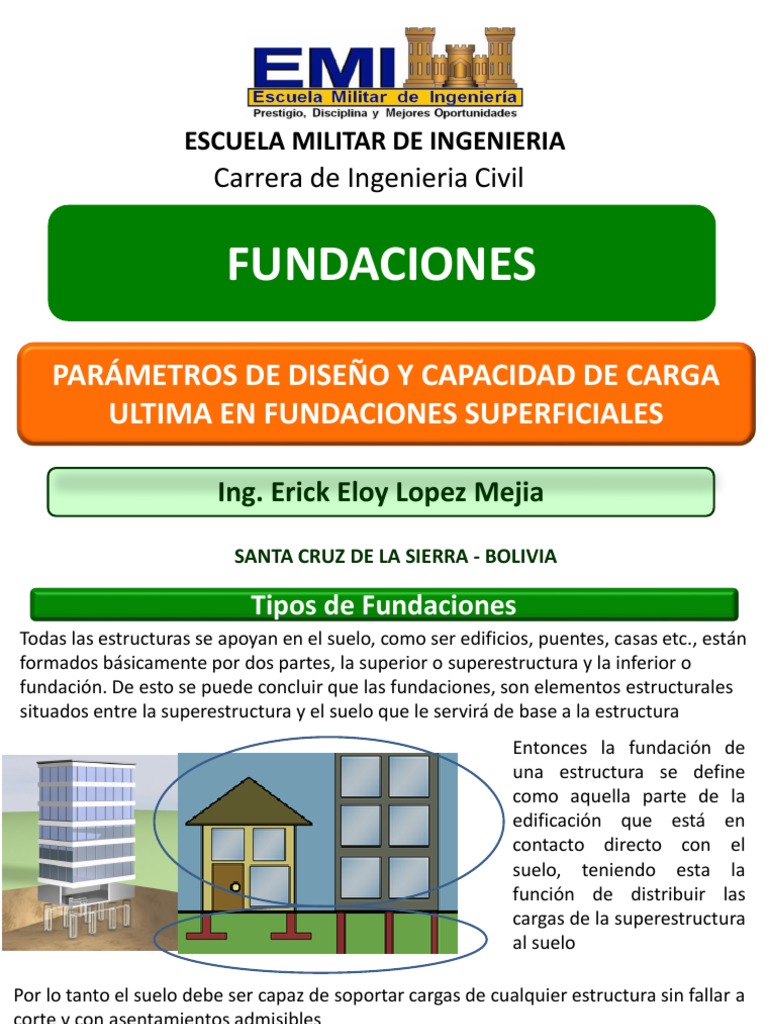

ESCUELA MILITAR DE INGENIERIA
Carrera de Ingenieria Civil
FUNDACIONES
PARÁMETROS DE DISEÑO Y CAPACIDAD DE CARGA

ULTIMA EN FUNDACIONES SUPERFICIALES
Ing. Erick Eloy Lopez Mejia
SANTA CRUZ DE LA SIERRA - BOLIVIA

Tipos de Fundaciones
Todas las estructuras se apoyan en el suelo, como ser edificios, puentes, casas etc., están
formados básicamente por dos partes, la superior o superestructura y la inferior o
fundación. De esto se puede concluir que las fundaciones, son elementos estructurales
situados entre la superestructura y el suelo que le servirá de base a la estructura
Entonces la fundación de
una estructura se define
como aquella parte de la
edificación que está en
contacto directo con el
suelo, teniendo esta la
función de distribuir las
cargas de la superestructura
al suelo
Por lo tanto el suelo debe ser capaz de soportar cargas de cualquier estructura sin fallar a
corte y con asentamientos admisibles
Por lo general podemos clasificar a las fundaciones como;
 Fundaciones Superficiales
 Fundaciones Profundas
Fundaciones
La forma y las dimensiones de las fundaciones
están en función de la estructura, de las cargas y
de la naturaleza del terreno.
Cuando el terreno lo permite se suele acudir a
fundaciones directas o superficiales, que
reparten las cargas de estructura en un plano
de apoyo superficial y horizontal.
Habitualmente, pero no siempre, este tipo de

cimentación se construye a poca profundidad
bajo la superficie, por lo que también son
llamadas cimentaciones superficiales.
En otras ocasiones el suelo en la superficie NO
tiene la resistencia suficiente o rigidez
adecuadas para permitir que el apoyo se
superficial (las cargas son mas altas) y es
necesario acudir a fundaciones profundas
(pilotes), que transmiten las cargas de
estructura fundamentalmente en vertical, ya
sea de forma repartida o concentrada
Fundaciones Superficiales
Se conoce como fundación superficial o directa cuando el plano de asiento de las
fundaciones se encuentra a poca profundidad.
Este tipo de fundaciones está limitado para edificaciones que transmiten al suelo cargas
relativamente bajas , además el suelo donde se asienta tienen que ser resistente.
La fundación superficial tiene que cumplir con los siguientes objetivos:
 La fundación tiene que ser segura contra una falla por corte del suelo que la soporta
(Que no se Dañe).
 La fundación no debe presentar asentamientos excesivos (Que no se hunda)
 Deberá tener la geometría de hormigón y refuerzo de acero apropiado para transmitir los
esfuerzos provenientes de las columnas hacia el suelo, sin involucrar la falla de la estructural
 Que no se dañe o que los movimientos (asientos,
desplazamientos horizontales, giros) causados por la
deformación del terreno causados por el peso de la
estructura sean aceptables
 Que no se hunda saber dimensionar la

fundacion según las cargas y la resistencia del
terreno para evitar asentamientos o
hundimientos indeseados
 Que no dañe a otros, Elegir la fundación
correcta o el proceso constructivo correcto
para que en un futuro no dañe a los edificios
colindantes, o sea se debe de asegurar que
las fundaciones no afecte negativamente a
las construcciones vecinas
Limpieza y desbroce Nivelación
Trazo y colocación de caballetes Se marca sobre el terreno

Excavaciones
Para
Obras de
gran
magnitud
se ocupa
topógrafo
Profundidad del plano de cimentación (Df)
Como son fundaciones superficiales , entendiéndose como superficial a la poca
profundidad que puede ser alcanzada con la excavación manual o con maquinaria
convencional (0.5 m. a 4 m).
Las fundaciones superficiales se define una
profundidad mínima con el objetivo de
protegerla frente a modificaciones naturales o
artificiales del entorno (erosiones, helada,
cambios de volumen, variaciones del nivel
freático, efectos dinámicos, excavaciones
próximas, etc.)
Pero la profundidad de
fundación esta en
función del tipo de
estructura y estudio de
suelos ya que a cierta
profundidad se tendrá
una resistencia para
soportar la estructura
Profundidad del plano de cimentación
Se recomienda una profundidad de fundación
para arenas tratando de evitar la erosión.
En arcillas y limos se recomienda una
profundidad superior a la profundidad activa
por cambios de humedad se produce cambios
de volumen
El Ingeniero Manuel Delgado Vargas, en su libro “Ingenieria de Cimentaciones”, afirma

que se requiere cierta profundidad de cimentación, para evitar la socavación del suelo
por debajo de la fundación superficial de no menos de 0.50 m
Para el libro de ATM - Army Technical Manual (Manual Técnico del Ejercito de los EEUU)
la profundidad de fundación tiene que ser mayor o igual a 1.20 m, para evitar los
cambios de volumen del suelos según temporadas
En Bolivia por lo general el nivel de Fundación es de 0.60 a 0.80 m para construcciones
menores.
REQUISITOS PARA HACER UNA BUENA FUNDACIÓN SUPERFICIAL
a). Conocer las características del terreno (Estudio de Suelos)
b). Conocer los esfuerzos a los que va estar sometida dicha fundación.
c). No deberá producir un asiento en el terreno que no sea absorbible por la
estructura.
a). Conocer las características del terreno (Estudio de Suelos)
Para asegurar un conocimiento del suelo en forma adecuada es conveniente hacer ensayos
en el laboratorio y en el sitio, de esta manera luego de un adecuado procesamiento de los
datos obtenidos se podrá conocer los valores de resistencia y asentamiento, para el análisis y
diseño de la fundación
• Ensayo de penetración estándar (SPT)
• Ensayo de placa de carga
Estima los parámetros de resistencia como ser su capacidad portante y coeficiente de
balasto de los suelos en que resulta difícil el proceso de muestrear y ensayar de una
manera representativa
• Ensayo de penetración de cono (CPT)

Asientos Permisibles y Admisibles
Una cimentación puede fallar por falla de corte del suelo soportado, sin embrago, antes
de la ocurrencia de la falla de corte en el suelo, también es posible que una cimentación
se someta a un asentamiento lo suficientemente grande para causar daño a una
estructura y hacerla disfuncional para el fin par el q esta diseñada.
El Asentamiento puede ser de dos tipos:
1. Asentamiento por consolidación (depende del tiempo) y de las capas de arcilla

ubicadas por debajo del nivel de fundación.
2. Asentamiento Elástico, la cual se produce en un corto tiempo inmediatamente
después de que la cimentación se someta a la carga estructural.
Para evitar los asientos diferenciales debe procurarse que la tensión del terreno bajo las
distintas zapatas sea la misma, no obstante la heterogeneidad del terreno hace que esto
sea imposible.
Asi, puede admitirse un asiento total entre 2 – 4 cm. para estructuras con muros de
mampostería y de 4 – 7 cm para estructuras de hormigón armado o estructuras
metálicas.
TIPOS DE FUNDACIONES SUPERFICIALES
Dependiendo de las necesidades de la fundación y de las características del suelo puede
diseñarse diferentes tipos de fundaciones superficiales;
TIPOS DE FUNDACIONES SUPERFICIALES
1.- Zapatas
4 Aisladas
2.- Zapatas
Medianera
2
3 3.- Zapatas
Combinada
4.- Zapata
Continua
1 5
5.- Losa de
Fundación
a). Zapatas de fundación
a.1). Zapatas Aisladas .- Son las que transmiten
la carga de una sola columna al suelo
a.2). Zapatas Combinadas.- emplea cuando se tiene dos

columnas cercanas o cuando una de ellas se sitúa en el
límite de propiedad del terreno.
a.3). Zapatas Conectadas.-

Cuando se emplea viga para
conectar zapatas aisladas
cercanas o cuando una de ellas
se sitúa en el límite de propiedad
del terreno, se la emplea mucho
porque su costo es menor que
la zapata combinada.
a.4). Zapata Continuas o corridas.- Son
aquellas que unen varias columnas en una
hilera.
a.5). Losa de fundación.- Son necesarias
cuando el área de soporte requerida es
mayor al 50 % de la planta del edificio,
generalmente abarca toda la superficie de
la estructura, y soporta varias columnas.
Este tipo de fundación se utiliza
generalmente para edificios mayores a
cuatro plantas o cuando se tiene la
presencia de un sótano o semisótano.
a.6). Vigas de arriostramiento.- Son las que unen a los diferentes tipos de zapatas,
cumpliendo la función de encadenamiento.
FUNDACIONES SUPERFICIALES
Por su Morfología, las zapatas pueden ser: Másicas o Aligeradas
Por la relacion entre sus dimensiones (lo que condiciona la forma de trabajo), pueden
ser Rígidas y Flexibles
Y por su forma pueden ser: Rectangulares, Cuadradas, Circulares y poliginales

COMPROBACIÓN AL VUELCO Y AL DESLIZAMIENTO
La primera comprobación de debe efectuarse en zapatas sometidas a esfuerzos es, la
seguridad al vuelco, se obtiene expresando que los momentos estabilizadores de las
fuerzas exteriores, respecto al punto A, superan a los momentos de vuelco:
En el caso de zapatas sometidas a efectos horizontales y no arriostradas, deberá

comprobarse la seguridad al deslizamiento, como fuerza estabilizante se contara solo el
rozamiento entre la base y el terreno:
DISTRIBUCIÓN DE TENSIONES EN EL TERRENO
La distribución de las tensiones sobre la base de una zapata (dato para no superar la
tensión admisible del terreno y para calcular esfuerzos den la zapata), depende
fundamental mente del tipo de suelo y rigidez de la zapata:
La distribución de las tensiones sobre la base de una zapata (dato para no superar la
tensión admisible del terreno y para calcular esfuerzos den la zapata), depende
fundamental mente del tipo de suelo y rigidez de la zapata:
CAPACIDAD ÚLTIMA DE CARGA DE FUNDACIONES SUPERFICIALES
Se puede definir la capacidad última de carga (qu), como la carga donde la fundación
ocurre la falla por corte en el suelo
La capacidad última de carga es un parámetro muy importante que estima la
resistencia máxima de apoyo del suelo, para el diseño de fundaciones. En función del
estado y tipo de suelo (cohesivos o no cohesivos), humedad, etc.
ESTIMACIÓN DE LA CAPACIDAD ÚLTIMA DE CARGA
Para la determinación de la capacidad última de carga
existen diversos autores y formulas empíricas o semi-
empíricas
a) Métodos empíricos
Estos métodos se basan en ensayos donde
indirectamente o por correlaciones
determinadas empíricamente se obtiene
este parámetro, los mas conocidos son los
ensayos in-situ tales como el SPT, el CPT,
ensayo de Placa de carga y otros
b) Métodos semi-empíricos para determinar la capacidad última de carga
Este método es el mas analítico utilizado en la actualidad para la determinación de la
capacidad última de carga, esta en función de parámetros del suelo (Cohesión y ángulo
de fricción – obtenido por ensayos), profundidad de fundación (Df) y dimensiones de la
fundación antes de su falla de esta manera poder realizar un diseño que evite tales fallas
Existe diversos autores y varias formulas mas o menos precisas, pero solo nombraremos
las mas conocidas, por lo tanto mas antiguas.
1) Teoría de la capacidad de carga según Terzaghi
Terzaghi (1943) fue el primero en presentar una teoría completa para evaluar la capacidad
de carga última en fundaciones superficiales
El peso del suelo que se encuentra
sobre la fundación puede suponerse
remplazado por una sobrecarga
equivalente
q =γ .Df
γ = peso especifico del suelo.
Df = profundidad de Fundación
I) Punzonamiento , que se da
Inmediatamente debajo de la
fundación una zona tipo cuña
(triangulo)
II) La zona de Corte Local,
cuando existen estratos
intermedios débiles
III) La zona de Corte General,
donde todo el suelo falla
I) Punzonamiento , que se da
Inmediatamente debajo de la
fundación una zona tipo cuña
(triangulo)
II) La zona de Corte Local,
cuando existen estratos
intermedios débiles
III) La zona de Corte General,
donde todo el suelo falla
1.2 )Modos de falla a corte en el suelo
La falla al corte se produce cuando la capacidad última de carga (qu) es alcanzada y sobre
pasada, y esta se presenta formando una superficie de deslizamiento claramente definida
bajo la fundación que progresa hacia uno o ambos lados y finalmente a la superficie del
terreno
a) Falla por punzonamiento (suelos malos)
b) Falla por corte local (suelos regulares)
c) Falla por corte General (suelos buenos)
a) Falla por punzonamiento (suelos malos)
Deformación
P1
Elástica
b) Falla por corte local (suelos regulares)

Deformación
P2 Elástica
Zona de
Corte Local
c) Falla por corte General (suelos buenos)
Deformación
Elástica
………(1)
Donde:
Sc, Sγ = Coeficientes de Forma de Terzaghi
γ = Peso Especifico del Suelo
c = Cohesión del Suelo
q = Presión vertical del suelo (γ*Df)
B = Ancho menor de la fundación o zapata
Nc, Nq, Nγ = Factores de capacidad de carga adimensionales que están únicamente en
función del ángulo Ø de fricción del suelo
Entonces para estimar la capacidad de carga última en fundaciones o cimentaciones
cuadradas o circulares, la ecuación (1) puede modificarse a;
(1.1) (Para una Fundación corrida B / L ≈ 0)
(1.2)
(1.3)
1.3) Calculo de los Factores de Capacidad de carga de Terzaghi (Nc, Nq, Nγ )
A continuación se presentan las formulas y tabla se presenta los valores de los factores
de capacidad de carga de Terzaghi; para una serie de ángulos de fricción Ø
TABLA N 1
tan   K p 
  1
2  cos2  
A continuación se observa
la Tabla se presentan los
valores de capacidad
portante de Terzaghi para
una serie de ángulos de
fricción, de falla General .
Cuando la fundación presenta falla local de corte en el suelo, Terzaghi sugirió modificar
su formula la cohesión de c=2*c/3 quedando las ecuaciones 1.1 – 1.2 y 1.3 de la
siguiente manera;
N′c, N′q, N′γ son los Factores de capacidad de carga Modificada para Corte Local del Suelo
Estos se pueden calcular a partir de las ecuaciones para el factor de capacidad de carga ( Nc,
Nq, Nγ respectivamente), que ya se nombraron, donde solo se reemplaza Ø = Ø′, de la
siguiente ecuación;
La variación de N'c, N'q y N'γ con el ángulo Ø de fricción se presenta en la siguiente tabla;
La formula de Terzaghi solo se suele ocupar para fundaciones SUPERFICIALES

TABLA N 2
Existen otras tablas para calcular el Factor de carga de Terzaghi como la recomendada
por Bowles
TABLA N 3
GRAFICO N 1, según Bowles
Ø = 30° Entro al grafico en forma horizontal

Nc = 30.1 Según la tabla 3, da Nc = 30.14
Nq = 18.5 Según la tabla 3, da Nq = 18.4 Valores Aceptables
Ny = 19.9 Según la tabla 3, da Ny = 22.4
2) Teoría de la capacidad de carga según Meyerhoff
Meyerhoff (1951-1963) propuso una ecuación de capacidad última de carga similar
a la de Terzaghi. Donde incluye el factor de forma (S), factores de profundidad (d) y
el factor de inclinación (i), para este ultimo es en que la carga aplicada a la
fundación se encuentre inclinada en el ángulo θ respecto a la vertical
Ecuación de
Terzaghi (1.1)
Forma (S)→ Sc Sq Sy
Profundidad (d)→ dc dq dy
Inclinación (i)→ ic iq iy
de la carga
Ecuación (2)
Esta es la ecuación propuesta por Meyerhoff puede ser aplicada a fundaciones

superficiales como profundas
Meyerhoff toma en cuenta la resistencia al corte del suelo por encima de la base de la
zapata (es decir toma en cuenta la resistencia cortante del suelo a lo largo de la superficie
de falla DI
Factores de Forma (dependen de la forma en planta de la zapata)
Factores de Profundidad (representan el efecto de la resistencia al corte del

terreno situado encima del plano de apoyo)
Factores de Inclinación de la carga

3) Teoría de la capacidad de carga según Hansen
Hansen (1970) propuso una ecuación general de capacidad última de carga. Y es una
continuación al trabajo de Meyerhoff;
Ecuación de
Terzaghi (1.1)
de la carga
Inclinación de (b)→ bc bq by
la fundación
Influencia de (g)→ gc gq gy Ecuación de
Talud Hansen (3)
Para Arcillas puras

Ecuación (3.1)
4) Teoría de la capacidad de carga según Vesic
Las ecuaciones propuestas por Vesic (1973) es esencialmente igual a la propuesta
por Hansen (1961), salvo la introducción de algunos cambios que se especifica a
continuación;
Ecuación de
Terzaghi (1.1)
de la carga
Inclinación de (b)→ bc bq by
la fundación
Influencia de (g)→ gc gq gy
Talud Ecuación de
Vesic (4)
Calculo de los Factores de Capacidad de carga para Diferentes Autores
A continuación se presentan las formulas y tabla de los factores de capacidad de carga
de los diferentes autores en función del ángulo de fricción Ø
Formulas para Nq, Nc, Ny según Meyerhoff
Formulas para Nq, Nc, Ny según Hansen
Formulas para Nq, Nc, Ny según Vesic

TABLA N 3
MEYERHOFF
HANSEN VESIC
Factores de Forma para Hasen y Vesic
Únicamente para la
ecuación de Hansen
y
Estos factores se aplican a ambos

métodos a menos que se utilicen los
sufijos (H) o (V)
Factores de Inclinación para Hasen

Factores de Inclinación para Vesic

Criterios para la elección de la ecuación adecuada en la determinación
de la capacidad última de carga
Se aclara que los resultados de los calculo con los mismos datos y diferentes formulas son
distintos, por lo general, es buena práctica usar al menos dos métodos y comparar los
resultados obtenidos con cada método. Si los valores obtenidos son muy diferentes se
aconseja utilizar un tercer método. Otra buena práctica es utilizar un valor promedio de los
valores obtenidos
Bowles (1988) sugiere para la elección de ecuaciones tomar en cuenta el criterio escrito en
la Tabla
CAPACIDAD ADMISIBLE DEL SUELO
Se puede definir la resistencia admisible del suelo como el esfuerzo de trabajo o con la que
se diseña, es decir, “la capacidad última de carga dividido por un factor de seguridad”
FACTORES DE SEGURIDAD
La elección adecuada del factor de seguridad para el diseño, debe hacerse con el ajuste del
grado de veracidad de todos los parámetros que entran en el diseño, por consiguiente la
elección de un adecuado valor para el factor de seguridad depende tanto del criterio como
de la experiencia profesional del ingeniero. Coduto (1994); indica que para la elección de un
adecuado valor del factor de seguridad debe tomarse en cuenta los siguientes aspectos
• El tipo de suelo, se recomienda usar valores altos para arcillas y valores regular para
arenas
• La importancia de la estructura y las consecuencias de una posible falla
Por lo general se suele tomar un factor de Seguridad de 2 a 4, se suele tomar 2 para suelos
buenos y la obras de poca importancia o para obras temporales.
Finalmente, Coduto (1994) presenta la siguiente tabla. Esta sugiere ciertos valores para el
factor de seguridad; tales valores dependen fundamentalmente del tipo de estructura
MODIFICACIÓN DE LAS ECUACIONES POR LA POSICIÓN DEL NIVEL FREÁTICO
Según temporadas el Nivel de Agua (Nivel Freático) varia en su ubicación, cusando el Nivel de
agua esta muy debajo de la fundación, no afecta en NADA, pero si este esta cerca de la
fundación será necesario modificar las ecuaciones ya mencionadas (Terzaghi, Meyerhoff,
Hansen y Vesic
Caso I; (d < Df)

Para este caso, la sobrecarga “q” será
igual
NF d
Además el valor de “γ” en el último

término de la ecuación tiene que ser
remplazada por;
Df = Nivel de Desplante
d = Nivel Freático (agua)
B = Ancho menor de la Fundacion
= Peso unitario o especifico Efectivo

Caso II; (d = 0)
Para este caso, la sobrecarga “q” será igual
Además el valor de “γ” en el último término de

la ecuación tiene que ser remplazada por; NF
= Peso unitario Efectivo

Caso III; (d = Df)

Para este caso, la sobrecarga “q” será igual
Además el valor de “γ” en el último término de

la ecuación tiene que ser remplazada por;
NF

Caso IV; (d ≤ Df + B)
Para este caso, la sobrecarga “q” será igual O sea Normal
Además el valor de “γ” en el último

término de la ecuación tiene que ser
remplazada por un peso unitario
promedio;
NF
B

Caso V; (d > Df + B)
Para este caso donde el nivel freático (agua) esta por debajo de (Df + B) o es mas
profundo, no se realiza ninguna modificación

Capacidad de Carga

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Capacidad de Carga

Cargado por

Copyright:

Formatos disponibles

ESCUELA MILITAR DE INGENIERIA

Carrera de Ingenieria Civil

PARÁMETROS DE DISEÑO Y CAPACIDAD DE CARGA

Ing. Erick Eloy Lopez Mejia

SANTA CRUZ DE LA SIERRA - BOLIVIA

Habitualmente, pero no siempre, este tipo de

 Que no se hunda saber dimensionar la

Limpieza y desbroce Nivelación

Trazo y colocación de caballetes Se marca sobre el terreno

El Ingeniero Manuel Delgado Vargas, en su libro “Ingenieria de Cimentaciones”, afirma

• Ensayo de penetración de cono (CPT)

1. Asentamiento por consolidación (depende del tiempo) y de las capas de arcilla

a.2). Zapatas Combinadas.- emplea cuando se tiene dos

a.3). Zapatas Conectadas.-

Y por su forma pueden ser: Rectangulares, Cuadradas, Circulares y poliginales

En el caso de zapatas sometidas a efectos horizontales y no arriostradas, deberá

b) Falla por corte local (suelos regulares)

(1.1) (Para una Fundación corrida B / L ≈ 0)

La formula de Terzaghi solo se suele ocupar para fundaciones SUPERFICIALES

Ø = 30° Entro al grafico en forma horizontal

Esta es la ecuación propuesta por Meyerhoff puede ser aplicada a fundaciones

Factores de Forma (dependen de la forma en planta de la zapata)

Factores de Profundidad (representan el efecto de la resistencia al corte del

Factores de Inclinación de la carga

Para Arcillas puras

Formulas para Nq, Nc, Ny según Hansen

Formulas para Nq, Nc, Ny según Vesic

Factores de Forma para Hasen y Vesic

Estos factores se aplican a ambos

Factores de Inclinación para Hasen

Factores de Inclinación para Vesic

Caso I; (d < Df)

Además el valor de “γ” en el último

= Peso unitario o especifico Efectivo

Además el valor de “γ” en el último término de

= Peso unitario Efectivo

Caso III; (d = Df)

Además el valor de “γ” en el último término de

= Peso unitario Efectivo

Además el valor de “γ” en el último

= Peso unitario Efectivo

También podría gustarte
